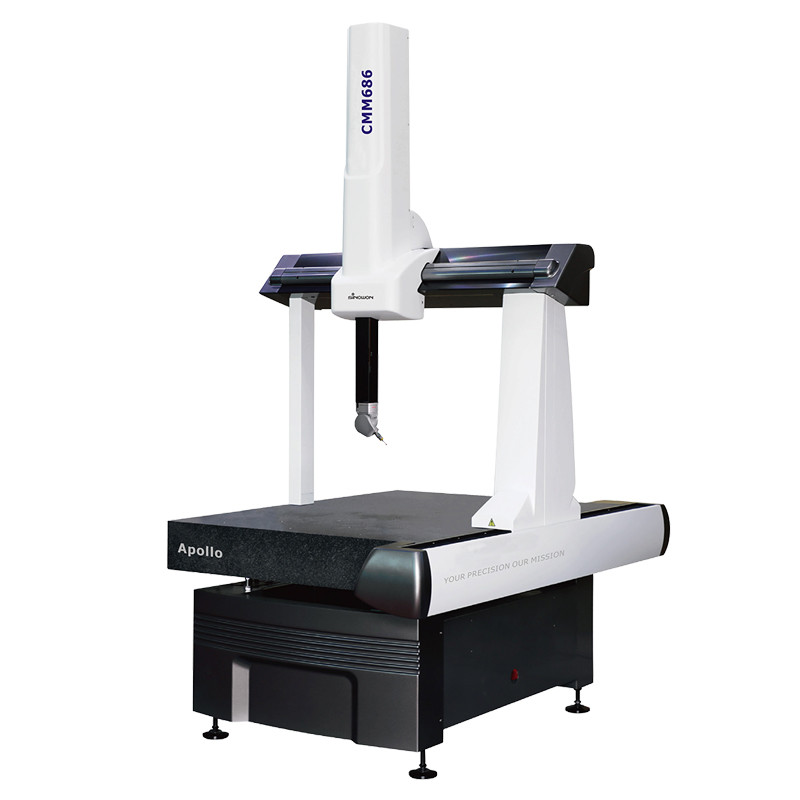

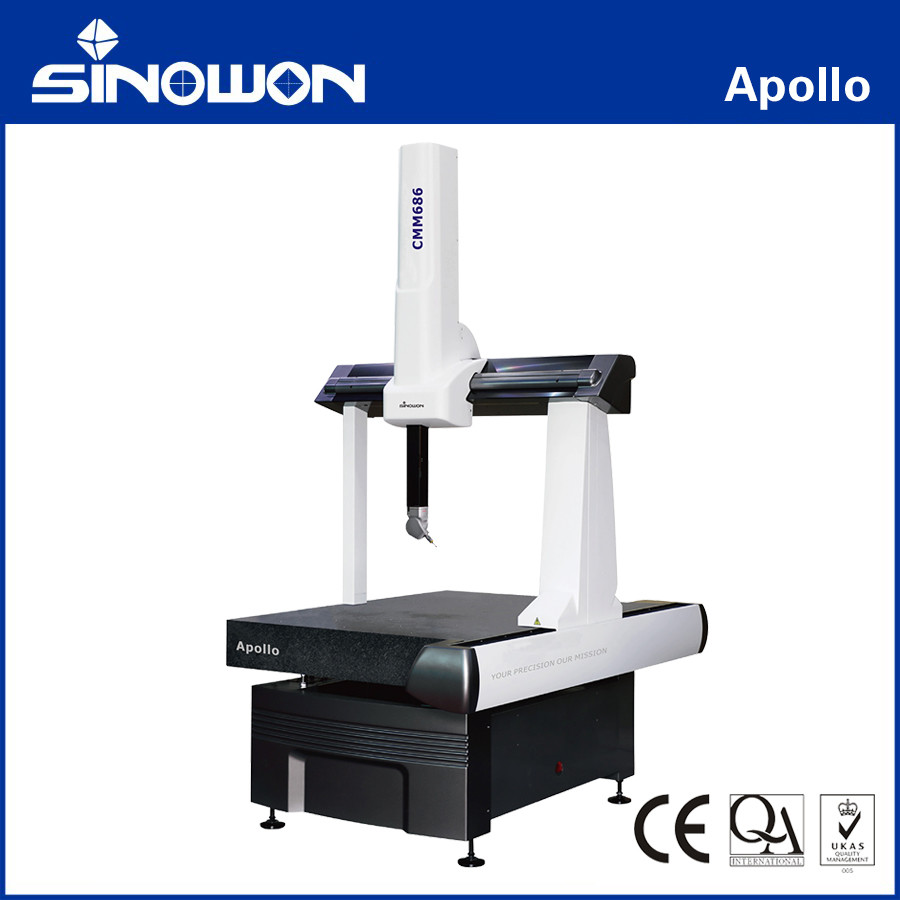

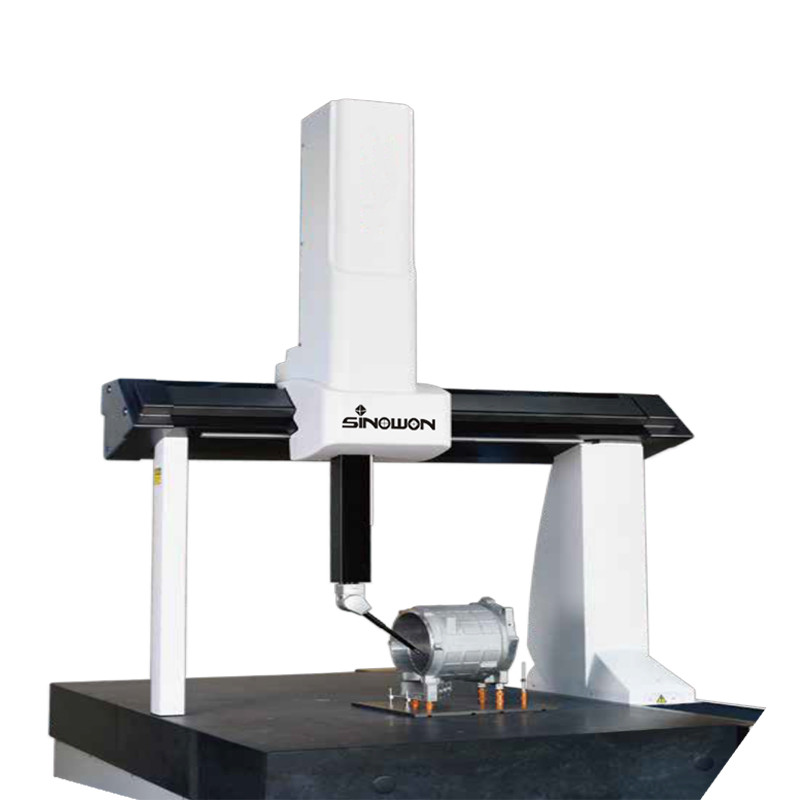

3차원 측정기 Apollo 시리즈
제품 소개:
Apollo는 경쟁력이 매우 뛰어난 완전 자동 CMM입니다. 강력한 Rational-DMIS 측정 소프트웨어를 갖추고 직관적이고 지능적이며 효율적이며 풍부한 측정 모듈, 강력한 편집 가능성, 강력한 호환성을 갖추고 개인화된 측정 요구 사항을 완벽하게 충족합니다.
이는 자동차 부품 산업, 사출 성형 및 금형 산업, 3C 전자 산업, 절단 및 공구 산업, 정밀 가공 산업 및 제품 검사 및 고정 장치 검사를 포함한 기타 산업 계측 응용 분야에서 널리 사용됩니다.
제품 특성:
아폴로564 /686 /8xx6 사양:
|
모델 |
최대 허용 오차 MPE(μm), L(mm), (ISO10360-2) | 3D 맥스. 속도(mm/초) | 3D 맥스. 가속도(mm/s²) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | |||
| 아폴로 564 | 2.8+L/300 | 3.1 | 2.6+L/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730년 |
| 아폴로 686 | 2.8+L/300 | 3.1 | 2.6+L/300 | 2.9 | 2.4+L/300 | 2.7 | 520 | 1730년 |
| 아폴로 8106 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
| 아폴로 8126 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
| 아폴로 8156 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 2.6+L/300 | 2.8 | 520 | 1470 |
|
성능 테스트를 위한 프로브 구성: HHH-MI: 프로브 길이는 21mm, 팁 직경은 4mm입니다. HP-TMe/HP-THDe: 표준 힘 측정, 프로브 길이는 10mm, 팁 직경은 4mm입니다. 성능 지표는 다음 조건에서 유효합니다. 표준 주변 온도: 18 - 22°C 주변 온도 변화: 1°C/h - 2°C/24h 온도 구배: 1°C/m 상대 습도: 25% - 75% |
구조 다이어그램:
| 모델 | 이동 범위(mm) | 치수(mm) | 일광(mm) | 측정 대상물의 최대 중량(Kg) | 기계 중량(Kg) | ||||||
| 엑스 | 와이 | 지 | LX | 리 | Lz | Dx | Dz | Dz1 | |||
| 아폴로 564 | 500 | 600 | 400 | 1055 | 1535년 | 2247 | 634 | 114 | 594 | 300 | 590 |
| 아폴로 686 | 600 | 800 | 600 | 1150 | 1735년 | 2630 | 734 | 114 | 794 | 300 | 730 |
| 아폴로 8106 | 800 | 1000 | 600 | 1350 | 1935년 | 2640 | 934 | 114 | 794 | 500 | 1074 |
| 아폴로 8126 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
| 아폴로 8156 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |

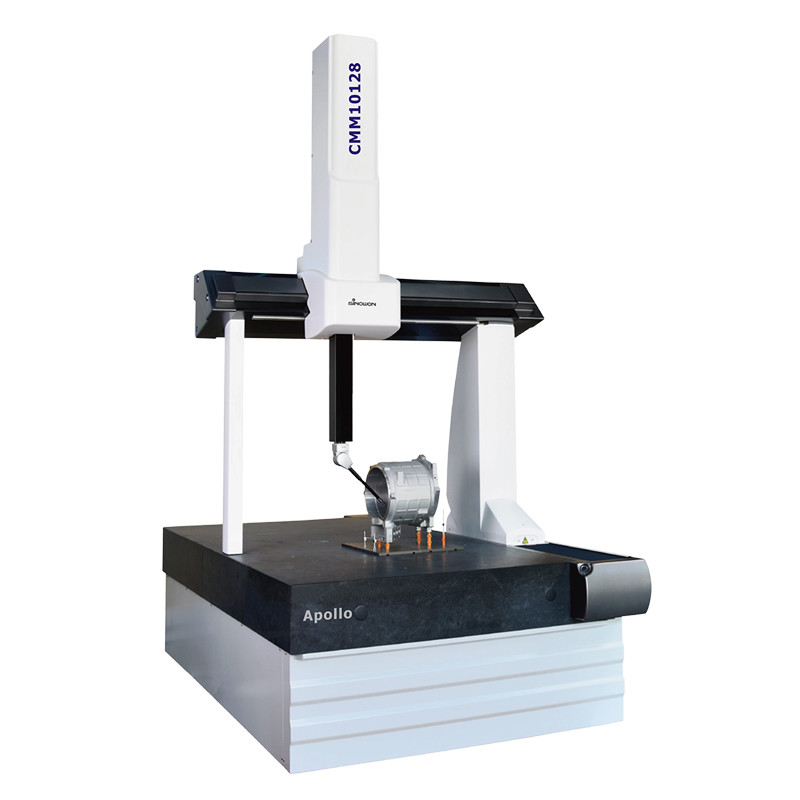

아폴로10xx8 사양:
|
모델 |
최대 허용 오차 MPE(μm), L(mm), (ISO10360-2) | 3D 맥스. 속도(mm/초) | 3D 맥스. 가속도(mm/s²) | |||||
| HH-MI | HP-TMe | HP-THDe | ||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | |||
| 아폴로 10128 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| 아폴로 10158 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| 아폴로 10218 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
| 아폴로 10308 | 3.2+L/300 | 3.4 | 3.0+L/300 | 3.2 | 2.8+L/300 | 3.0 | 520 | 1470 |
|
성능 테스트를 위한 프로브 구성: HHH-MI: 프로브 길이는 21mm, 팁 직경은 4mm입니다. HP-TMe/HP-THDe: 표준 힘 측정, 프로브 길이는 10mm, 팁 직경은 4mm입니다. 성능 지표는 다음 조건에서 유효합니다. 표준 주변 온도: 18 - 22°C 주변 온도 변화: 1°C/h - 2°C/24h 온도 구배: 1°C/m 상대 습도: 25% - 75% |
구조 다이어그램:
| 모델 | 이동 범위(mm) | 치수(mm) | 일광(mm) | 측정 대상물의 최대 중량(Kg) | 기계 중량(Kg) | ||||||
| 엑스 | 와이 | 지 | LX | 리 | Lz | Dx | Dz | Dz1 | |||
| 아폴로 10128 | 1000 | 1200 | 800 | 1615년 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | 1785년 |
| 아폴로 10158 | 1000 | 1500 | 800 | 1615년 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
| 아폴로 10218 | 1000 | 2100 | 800 | 1615년 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
| 아폴로 10308 | 1000 | 2980 | 800 | 1615년 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |

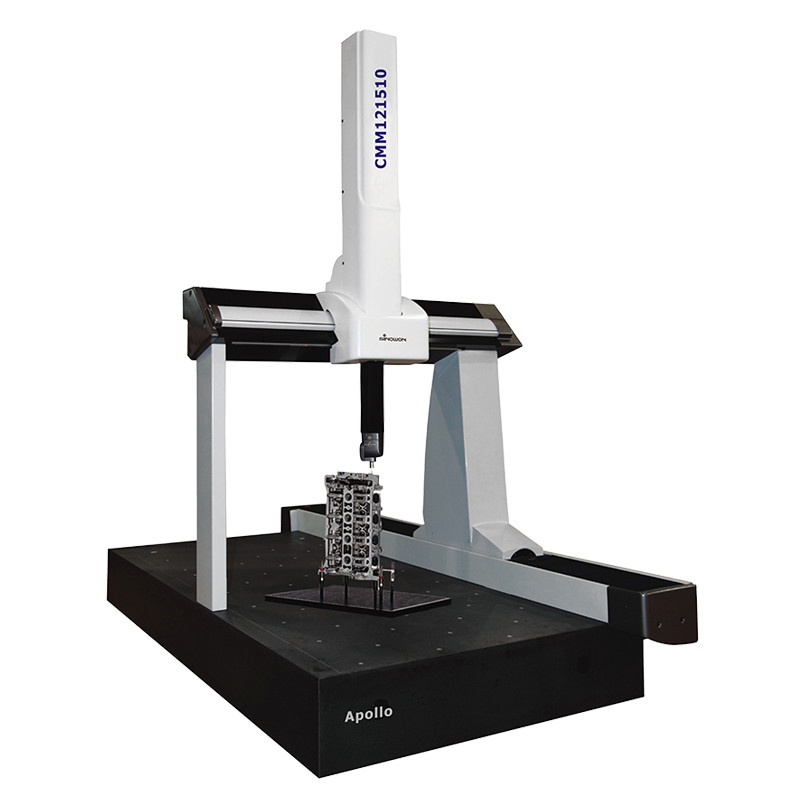

아폴로12xx10 /15xx10/15xx12 사양
| 모델 | 최대 허용 오차 MPE(μm), L(mm), (ISO10360-2) | 3D 맥스. 속도(mm/초) | 3D 맥스. 가속도(mm/s²) | |||
| HH-MI | HP-TMe | |||||
| MPEE | MPEP | MPEE | MPEP | |||
| 아폴로 121510 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| 아폴로 122210 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| 아폴로 123010 | 3.3+L/300 | 3.8 | 3.1+L/300 | 3.6 | 433 | 1040 |
| 아폴로 152210 | 3.8+L/300 | 4.3 | 3.6+L/300 | 4.1 | 433 | 1040 |
| 아폴로 153010 | 3.8+L/300 | 4.3 | 3.6+L/300 | 4.1 | 433 | 1040 |
| 아폴로 152212 | 4.3+L/300 | 4.8 | 4.1+L/300 | 4.6 | 433 | 1040 |
| 아폴로 153012 | 4.3+L/300 | 4.8 | 4.1+L/300 | 4.6 | 433 | 1040 |
|
성능 테스트를 위한 프로브 구성: HHH-MI: 프로브 길이는 21mm, 팁 직경은 4mm입니다. HP-TMe/HP-THDe: 표준 힘 측정, 프로브 길이는 10mm, 팁 직경은 4mm입니다. 성능 지표는 다음 조건에서 유효합니다. 표준 주변 온도: 18 - 22°C 주변 온도 변화: 1°C/h - 2°C/24h 온도 구배: 1°C/m 상대 습도: 25% - 75% |
구조 다이어그램:
| 모델 | 이동 범위(mm) | 치수(mm) | 일광(mm) | 측정 대상물의 최대 중량(Kg) | 기계 중량(Kg) | ||||||
| 엑스 | 와이 | 지 | LX | 리 | Lz | Dx | Dz | Dz1 | |||
| 아폴로 121510 | 1200 | 1500 | 1000 | 1840년 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
| 아폴로 122210 | 1200 | 2200 | 1000 | 1840년 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
| 아폴로 123010 | 1200 | 3000 | 1000 | 1840년 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
| 아폴로 152210 | 1500 | 2200 | 1000 | 2140 | 3595 | 3410 | 1639년 | 150 | 1173 | 2250 | 6730 |
| 아폴로 153010 | 1500 | 3000 | 1000 | 2140 | 4395 | 3440 | 1639년 | 150 | 1173 | 2250 | 9046 |
| 아폴로 152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639년 | 150 | 1373 | 2250 | 6760 |
| 아폴로 153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639년 | 150 | 1373 | 2250 | 9076 |
RationalDMIS2측정 소프트웨어:
ANSI, ISO, GB, PTB 표준 인증을 획득했으며 항상 고급 표준 및 고급 설계 개념과 동기화되며 국제적으로 널리 사용되는 I++ 제어 프로토콜을 완벽하게 지원합니다. 사용자 친화적이고 간단한 소프트웨어 인터페이스, 고유한 드래그 앤 드롭 빠른 작동 및 CAD 데이터와의 원활한 연결을 갖추고 있습니다. 측정부터 출력 보고서까지 100% 그래픽 시각화로 기업을 위한 완벽한 측정 솔루션을 제공합니다.
Rational DMIS 소프트웨어는 CAD, 얇은 벽 및 스캐닝 모듈을 통합하여 고객의 증가하는 측정 요구 사항을 충족합니다.
합리적인 DMIS의 특징:
● IGES, STEP, DXF, STL, XYZ 및 기타 형식을 지원합니다.
● CATIA, UG, PRO-E, Solidworks, Parasolid 직접 판독 인터페이스를 지원합니다.
● 지능형 감지: 감지 경로의 실시간 시뮬레이션, 감지 경로의 자동 최적화;
● 완벽하고 빠른 공차 계산: GB, ISO, Y14.5, ANSI, DIN, AGMA 및 기타 표준에 부합;
● 다양한 보고서 출력; HTML, Excel, PDF, OUT, TXT 형식을 지원합니다.
● 풍부한 특수 모듈: SPC 통계 분석, CCD 합성 이미지, 라인 레이저 스캐닝, 블레이드 분석, 원통형 인벌류트 기어 분석, 캠 분석, 네트워크 프로그래밍, 네트워크 보고서;
● 핵심 알고리즘은 PTB(Physikalisch-Technischen Bundesanstalt)의 인증을 받았습니다.
발각에스시스템:
HH-MI 수동 인덱싱 헤드
HH-MI는 고정밀 터치 트리거 프로브가 통합된 수동 색인형 프로브 헤드입니다. 프로브 헤드는 15° 증분으로 인덱싱할 수 있으며 재인증 없이도 168개의 고유한 위치를 달성할 수 있습니다. 헤드는 한 손으로 쉽게 잠그고, 잠금 해제하고, 회전할 수 있습니다. 내장된 접촉 트리거 프로브는 다양한 프로브 조합이 가능하도록 수동으로 조정할 수 있습니다.
| 위치 반복성 | 1.5μm |
| 증분 | 15° |
| 각도 회전 | A=0°-90° B=±180° |
| 측정방향 | ±X ±Y +Z |
| 조정 가능한 트리거 힘 | 0.1N-0.3N |
| 최대. 스타일러스 길이 | 100mm |
HH-MI-M 수동 인덱싱 헤드
HH-MI-M은 수동으로 인덱싱 가능한 프로브 헤드입니다. HH-MI-M은 HH-MI와 유사한 성능 지표를 가지고 있지만 통합 헤드 시스템이 아닌 자체 어댑터와 함께 제공되며 일치하는 모든 프로브와 호환됩니다.
| 위치 반복성 | 1.5μm |
| 증분 | 15° |
| 총 직위 수 | 168 |
| 각도 회전 | A=0°-90° B=±180° |
| 최대 연장 길이 | 50mm |
HH-A-M7.5 자동 회전 헤드
HH-A-T5는 고속 작동 및 높은 회전 토크를 특징으로 하는 전동식 인덱서블 프로브 헤드입니다. 프로브 헤드에는 다중 센서 지원을 제공하기 위해 다중 와이어에 연결할 수 있는 TKJ(운동학적 관절)가 장착되어 있습니다. TKJ는 재인증 없이 수동 또는 자동으로 변경할 수 있습니다. 프로브는 인덱싱이 가능합니다.
7.5°씩 증가하며 720개의 고유 위치를 달성할 수 있습니다.
| 위치 반복성 | 0.5μm |
| 증분 | 7.5° |
| 총 직위 수 | 720 |
| 각도 회전 | A=0°-105° B=±180° |
| 회전 속도 | 2초 안에 90° |
| 최대 연장 길이 | 300mm |
