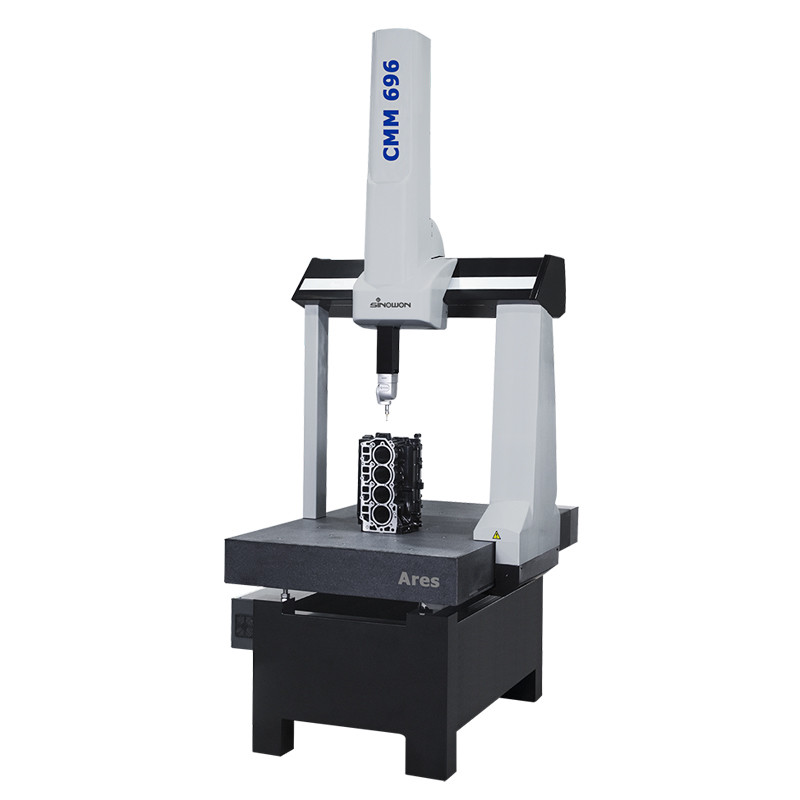

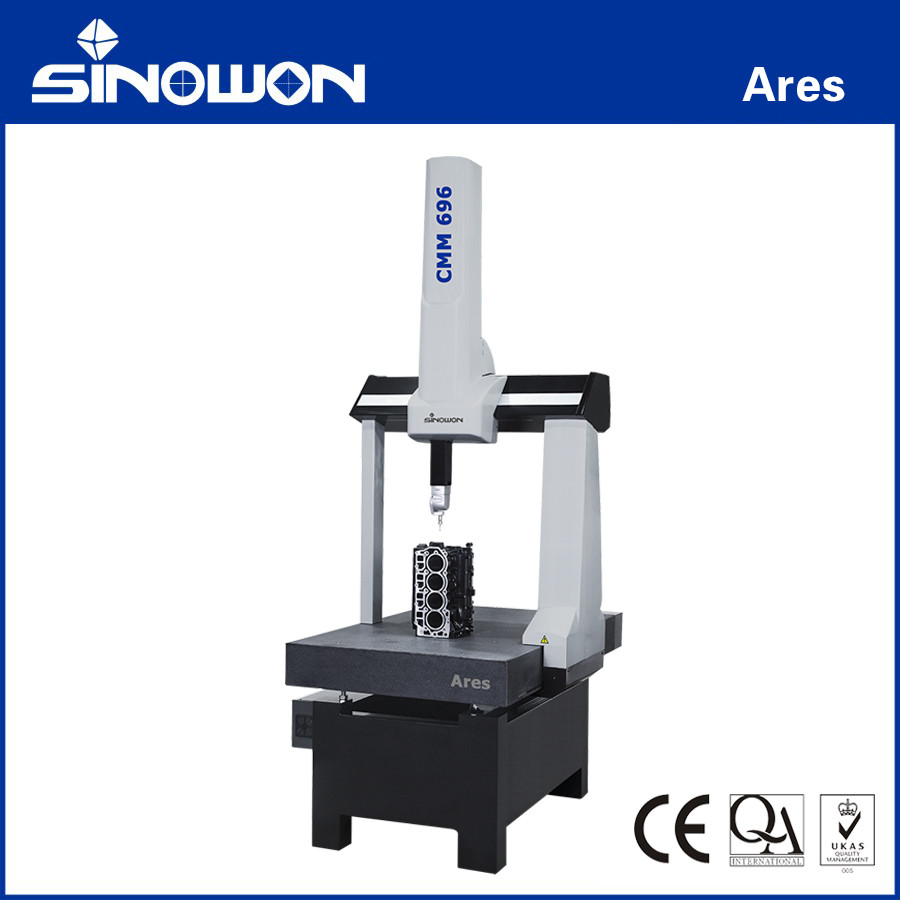

경제적인 좌표 측정 기계 Ares시리즈
소개:
아레스 본부는 알루미늄 구조를 채택하고 동시에다양한 컴퓨터 지원 설계 유한 요소 분석 원리와 모듈 디자인 원리가 설계 과정에 적용됩니다.이것은 온 기계 시스템 온도 저항과 변형 / 굽힘 저항을 향상, 전체 기계의 공간 구조의 안정성을 향상,그리고 구조적 미세 변형의 영향을 줄입니다., 진동 및 온도 기하급수 변화 측정 성능. 닫힌 루프 분산 공기 베어 디자인 측정 기계의 축의 기계적 움직임을 최적화합니다.그 결과, 전체 시스템은 측정 과정에서 높은 수준의 반복성과 시스템의 장기 안정성을 나타냅니다.
F식재료:
l X 방향 빔은 초고 강도 정밀 삼각형 빔 (Tricision ®) 기술을 채택합니다. 움직이는 부하를 줄임으로써 전체 기계의 성능이 향상됩니다.그리고 그것은 안정성과 딱딱성을 보장하는 최고의 구조 설계입니다..
l 세 축 모두 시크론 벨트로 구동됩니다. 이 벨트들은 콤팩트하고 미끄러지지 않고 빠르고 소음도 낮고 유지보수가 쉽습니다.
l 좌표 측정 소프트웨어로 장착되어 모든 일반 작업장 검사 요구를 충족시킬 수 있습니다.
l 전문적인 통합 설계 솔루션을 제공 할 수 있습니다. (기반, 진동 감축, 에어컨 공간, 로딩 및 배하 등)
사양:
|
모델 |
최대 허용 오류 MPE ((μm), L ((mm), (ISO10360-2) | 3D 최대 속도 (mm/s) |
3D 최대 가속 (mm/s2) |
|||||
| HP-TMe | HP-THDe | |||||||
| E0/E150 | PFTU | R0 | E0/E150 | PFTU | R0 | |||
| 아레스 696 | 2.5 + L/300 | 2.8 | 2.5 | 2.3+ L/300 | 2.6 | 2.3 | 520 | 1730 |
| 아레스 8116 | 2.7+ L/300 | 2.9 | 2.7 | 2.5+ L/300 | 2.7 | 2.5 | 520 | 1730 |
|
모델 |
이동 범위 (mm) | 크기 (mm) | 측정된 작업 조각의 최대 무게 (kg) | 기계 무게 (kg) | ||||
| X | Y | Z | Lx | 리 | Lz | |||
| 아레스 696 | 600 | 900 | 600 | 991 | 1488 | 2610 | 300 | 730 |
| 아레스 8116 | 800 | 1100 | 600 | 1191 | 1688 | 2610 | 500 | 1080 |
|
성능 테스트를 위한 탐사 장치 구성: HP-TMe/HP-THDe: 표준 힘 측정. 탐사선은 길이가 10mm이고 끝 지름은 4mm입니다. 성능 메트릭은 다음 조건에서 유효합니다. 표준 주변 온도:18~22°C 환경 온도 변화:1°C/h - 2°C/24h 온도 기울기:1°C/m 상대 습도: 25% ~ 75% |
구조 도표:
라셔널DMIS2측정 소프트웨어:
그것은 ANSI, ISO, GB, PTB 표준 인증을 얻었습니다. 항상 고급 표준과 고급 설계 개념과 동기화되었습니다.그리고 국제적으로 인기있는 I++ 제어 프로토콜을 완전히 지원합니다.사용자 친화적이고 간단한 소프트웨어 인터페이스, 독특한 드래그 앤 드롭 빠른 작동, CAD 데이터와 원활한 연결. 측정에서 출력 보고서까지 100% 그래픽 시각화,기업에 대한 완전한 측정 솔루션을 제공하는.
이성적인 DMIS 소프트웨어는 CAD, 얇은 벽 및 스캔 모듈을 통합하여 고객의 증가하는 측정 요구를 충족시킵니다.
특징합리적인 DMIS:
l IGES, STEP, DXF, STL, XYZ 및 기타 형식을 지원합니다.
l CATIA, UG, PRO-E, SolidWorks, Parasolid 직접 읽기 인터페이스를 지원합니다
l 지능형 탐지: 탐지 경로의 실시간 시뮬레이션, 탐지 경로의 자동 최적화
l 완전하고 빠른 허용량 계산: GB, ISO, Y14에 따라5, ANSI, DIN, AGMA 및 기타 표준
l 다양한 보고서 출력; HTML, 엑셀, PDF, OUT, TXT 형식을 지원;
l 풍부한 특수 모듈: SPC 통계 분석, CCD 복합 이미지, 라인 레이저 스캔, 블레이드 분석, 실린더 인볼루트 기어 분석, 캠 분석, 네트워크 프로그래밍, 네트워크 보고서
l 핵심 알고리즘은 PTB (Physical-Technical Bundesanstalt) 에 의해 인증됩니다.
