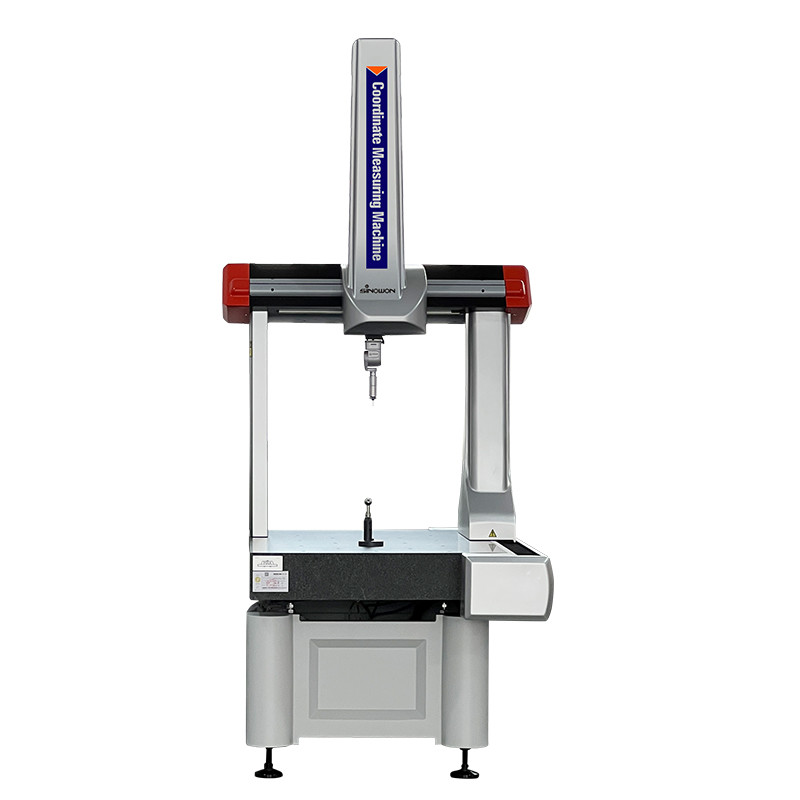

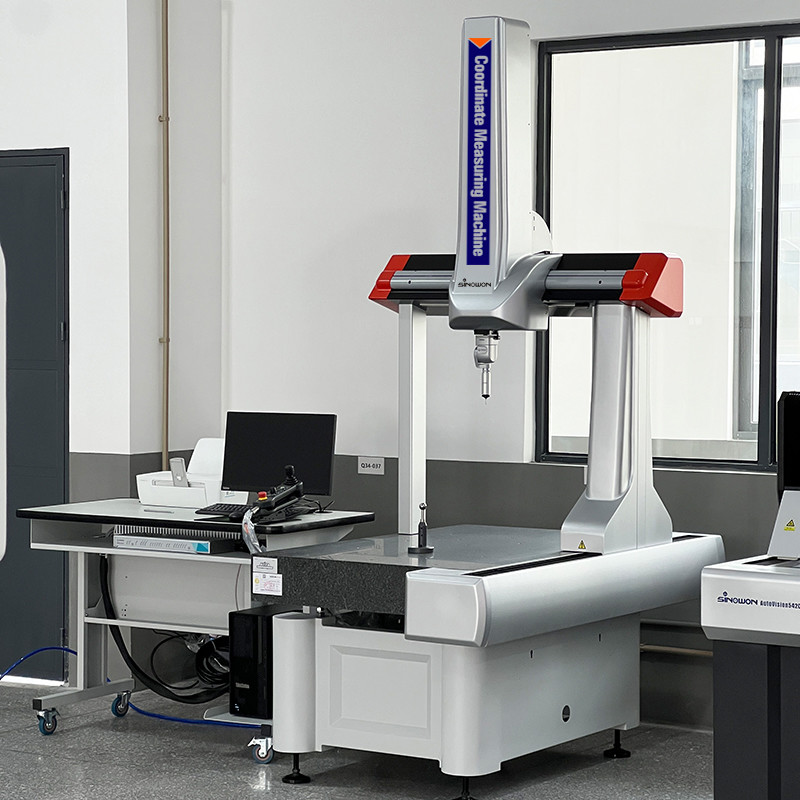

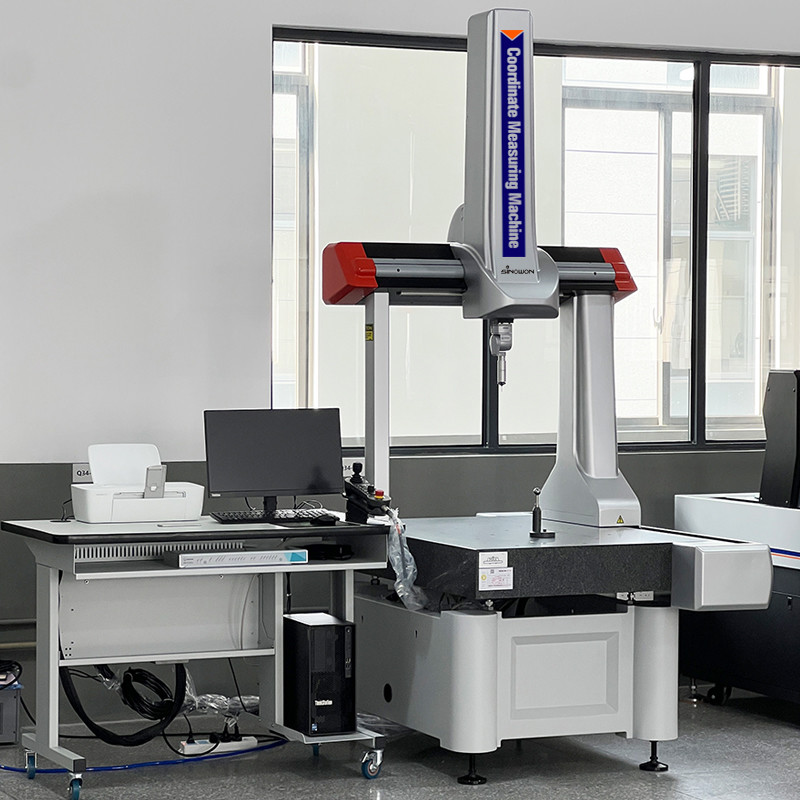

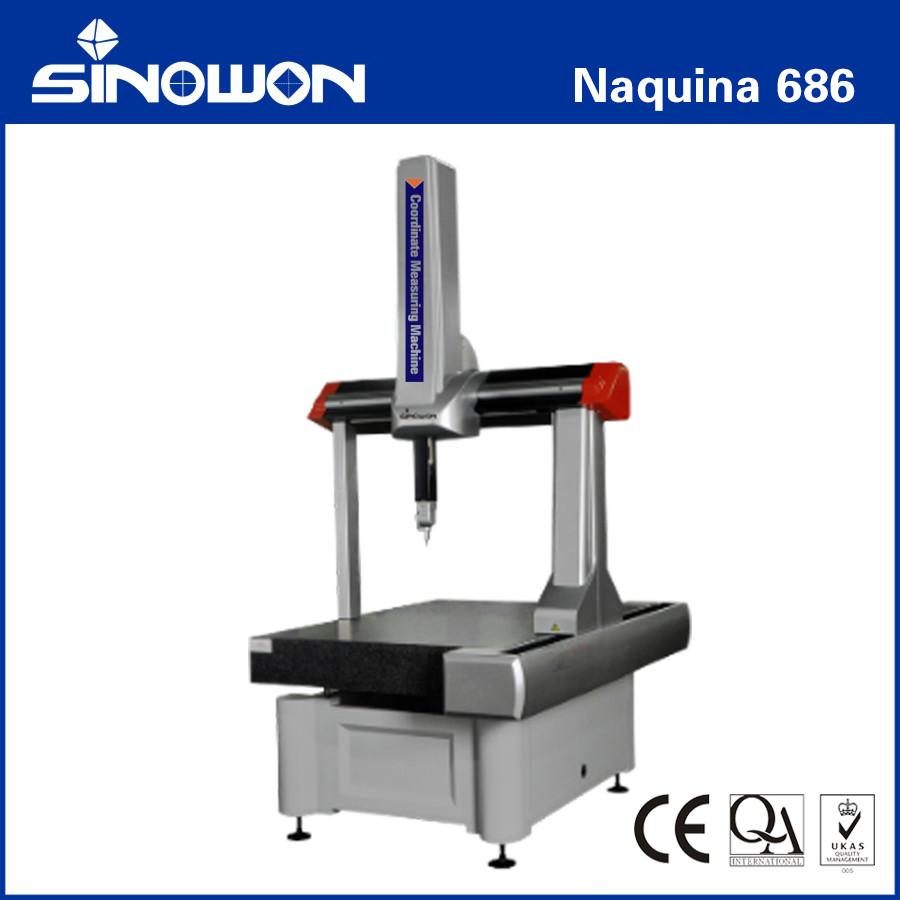

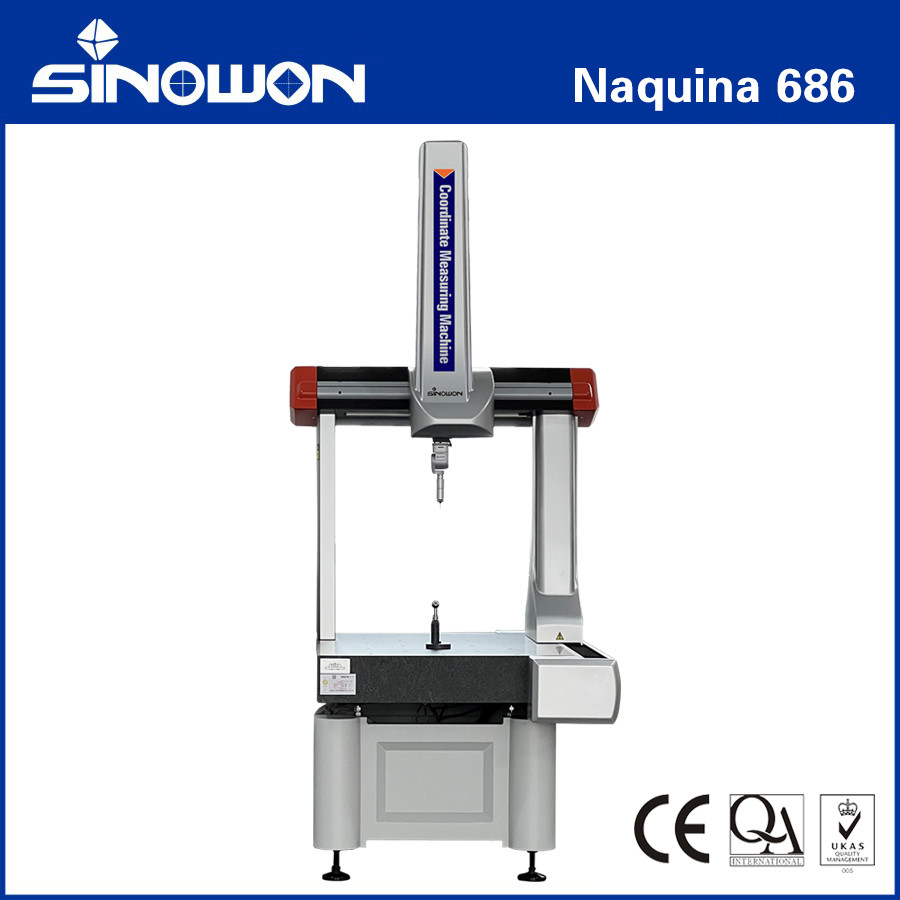

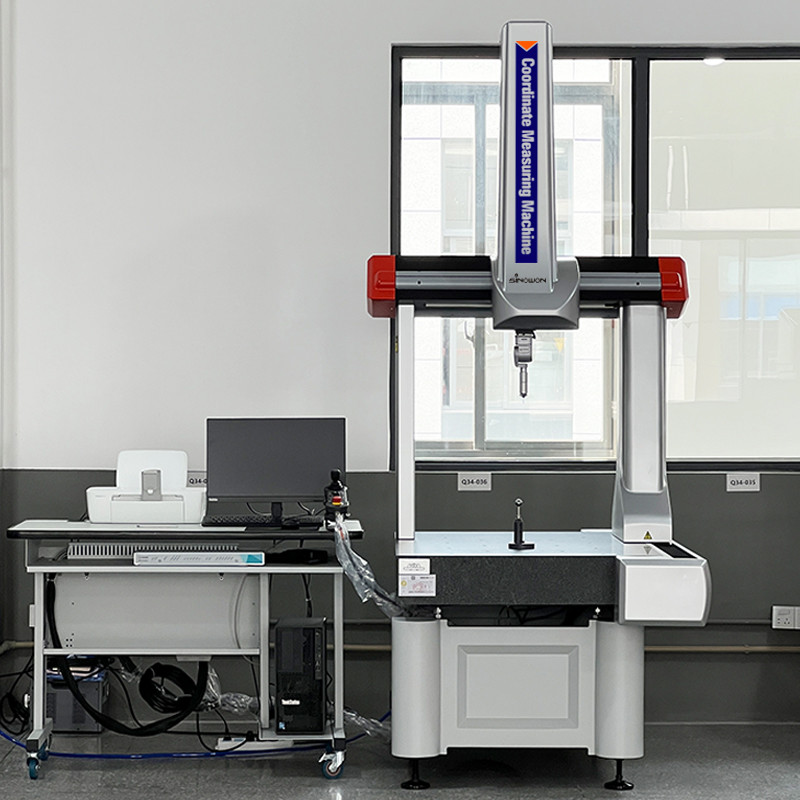

이동교 CMM 좌표 측정 기계 Naquina 686 CE 인증

움직이는 다리 좌표 측정 기계 나키나686

기술 설명

기술적 요점:

• 특유의 TRICISION^TMX 빔에 대한 브릿지 디자인은 최적의 딱딱함/물질 비율을 제공합니다.가벼운 합금 다리는 전통적인 디자인보다 25% 더 딱딱하고 X 레일은 부드러운, 정밀한 움직임. 경쟁 브리지 디자인보다 더 넓은 베어링 분리가 정확한 볼륨 측정 정확성, 감소 반복성 오류를 위해 브리지 축 롤의 향상 된 제어,가속/연속 증가 및 더 큰 측정 처리량.

• Y축에 특허 된 정밀 기계화 된 구두 꼬리 가이드웨이는 CMM의 정확성과 반복성을 향상시킵니다.
• 모든 기계 축의 변속 모드는 타이밍 벨트이며, 그 콤팩트하고 스리드 방지 구조는 높은 속도, 낮은 소음 및 간편한 유지보수에서 우수함을 제공합니다.
• Z축에 대한 Pneumatic counterbalance (조정 가능한) 는 Z축이 안정적으로 작동하도록 하고, 비상 상태에서 자동 브레이크를 사용하여 CMM을 안전하게 유지합니다.
• 독일 하이덴하인 (German Heidenhain) 의 금과 강철 등급은 독일 국립 과학기술 연구소인 PTB (Physikalisch-Technische Bundesanstalt) 에 의해 인증됩니다.그들의 우수한 진실성과 열 확장성의 일관성은 정확하고 안정적인 열 보수를 보장합니다..
• 원격 장착 드라이브 모터는 더 빠른 설정을 위해 움직이는 질량을 줄이고 기계 프레임에서 열을 분산시킵니다.
• Naquina 스캔 제어 시스템으로 장착된 Inspektor는 Leitz X1 스캔 탐사선으로 연속 스캔을 달성할 수 있습니다.
• 강력한 측정 소프트웨어 (RationalDMIS) 를 탑재하여, inspektor는 일반적인 작업장 측정 및 검사 작업을 처리할 수 있습니다.

사양:
