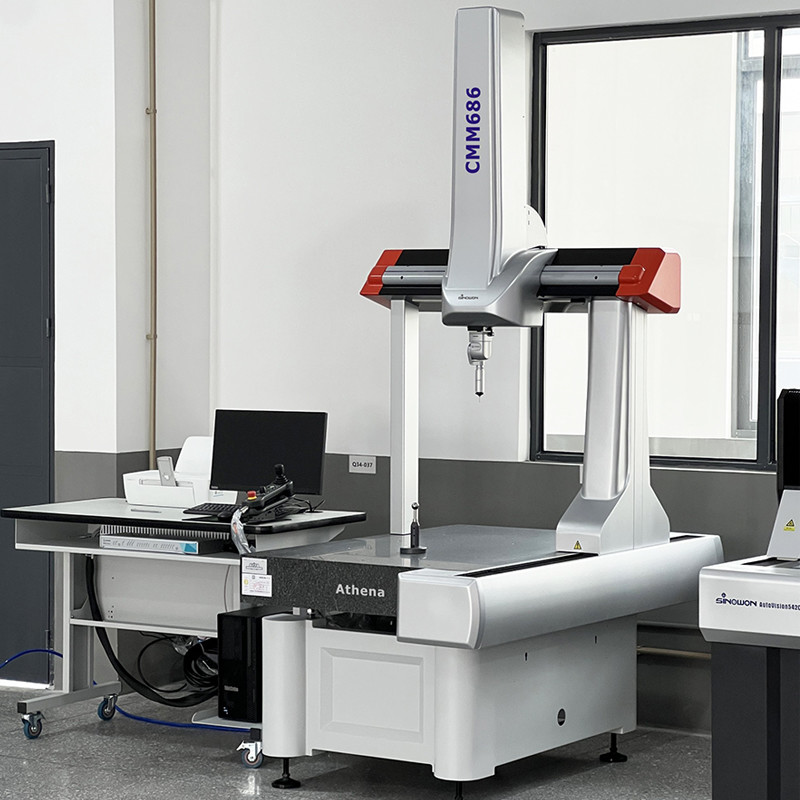

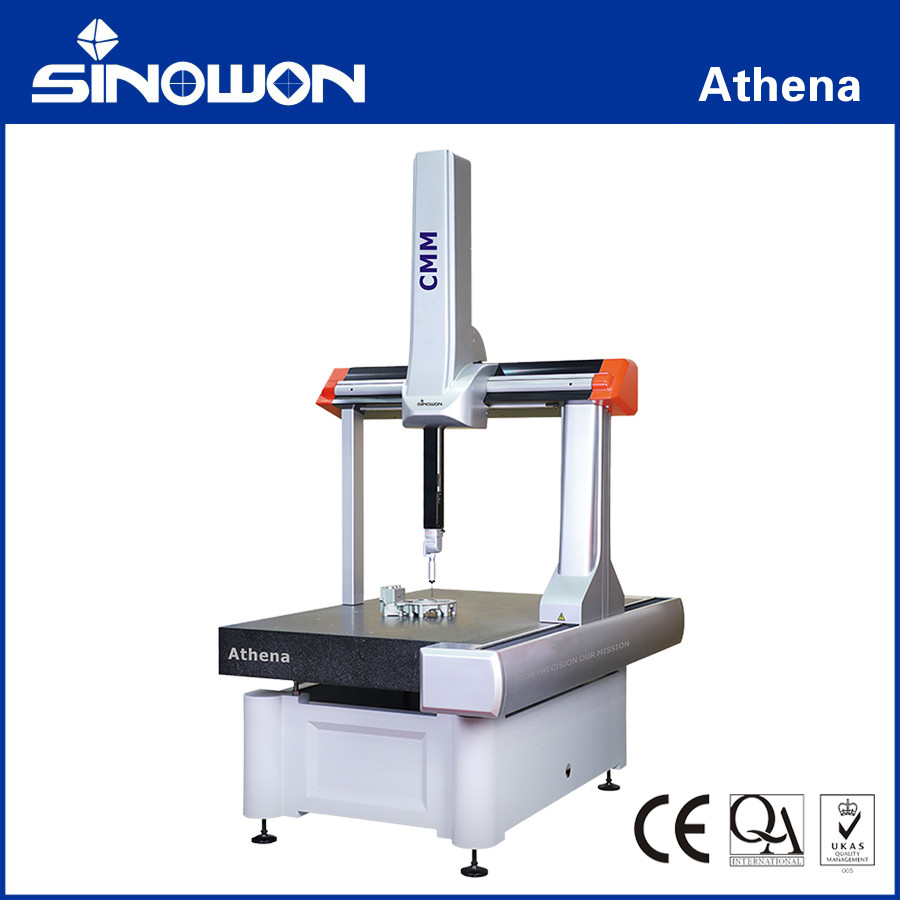

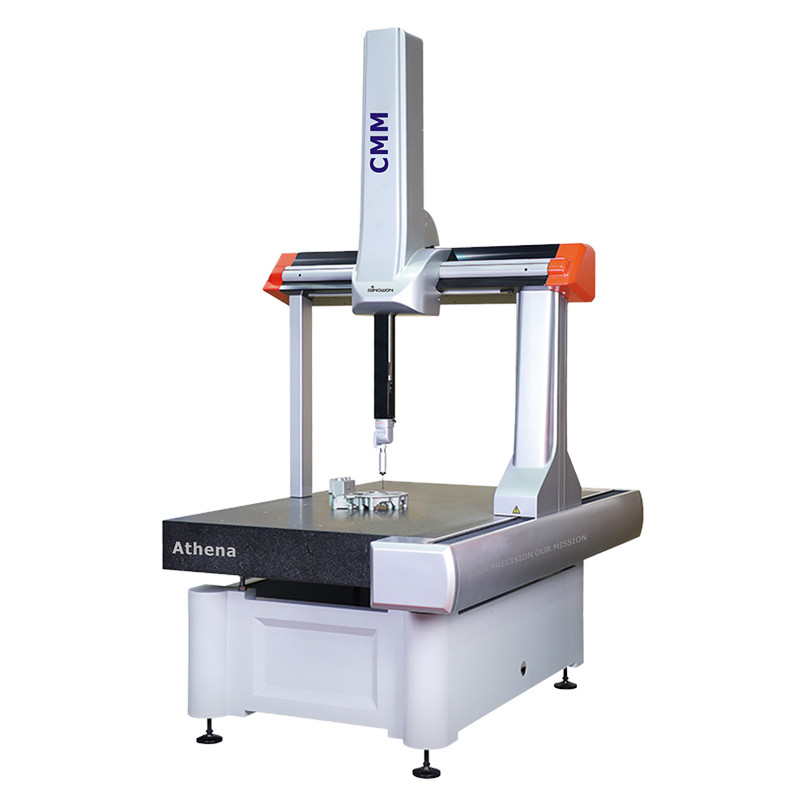

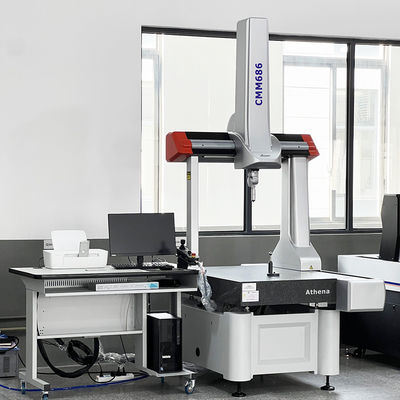

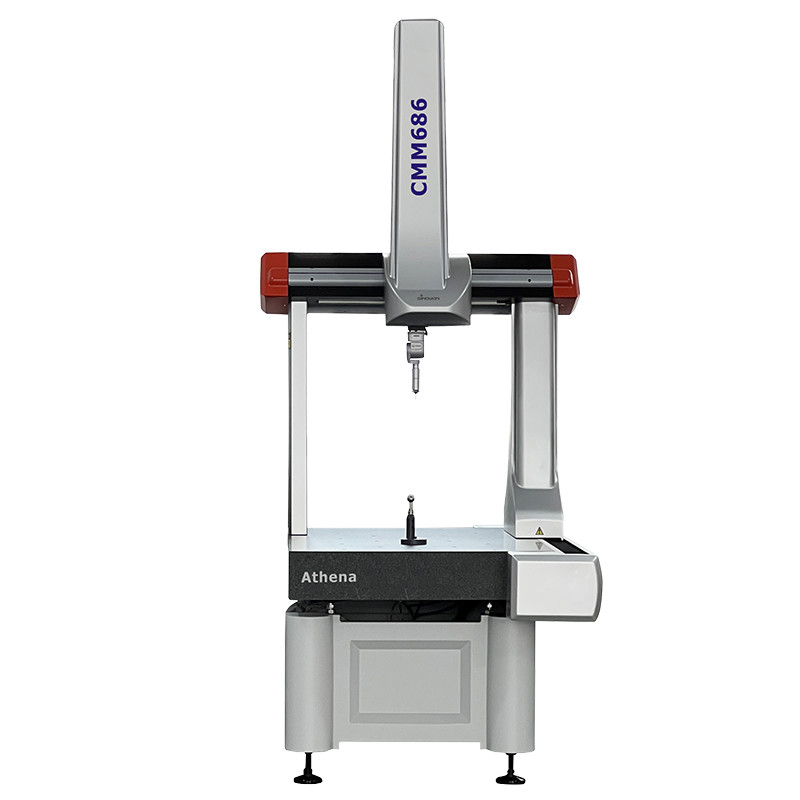

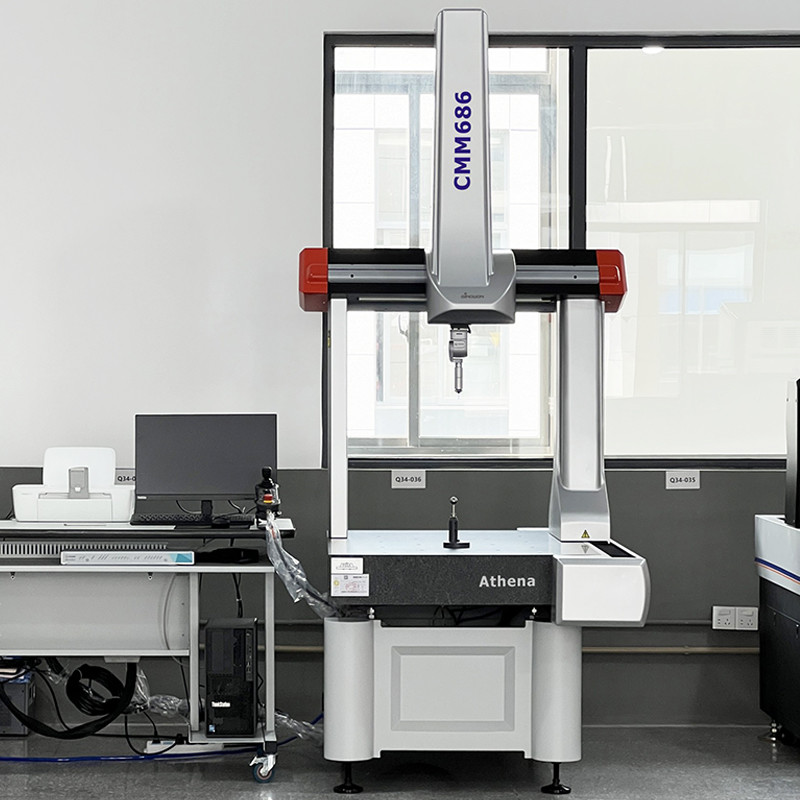

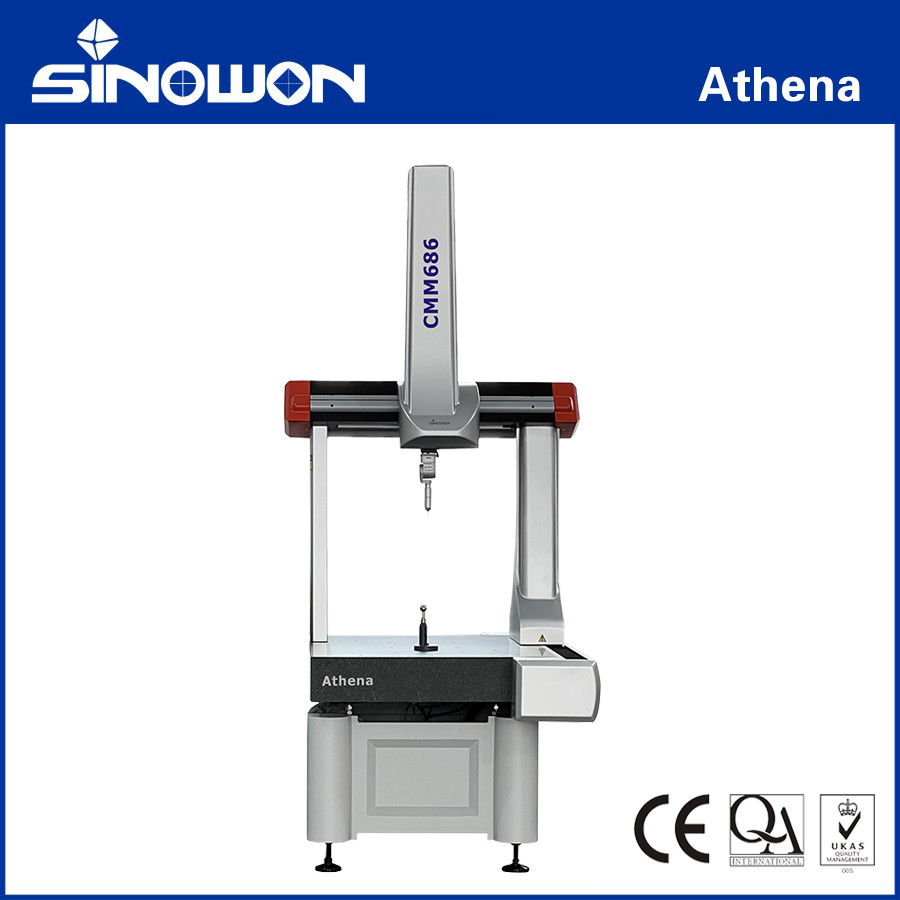

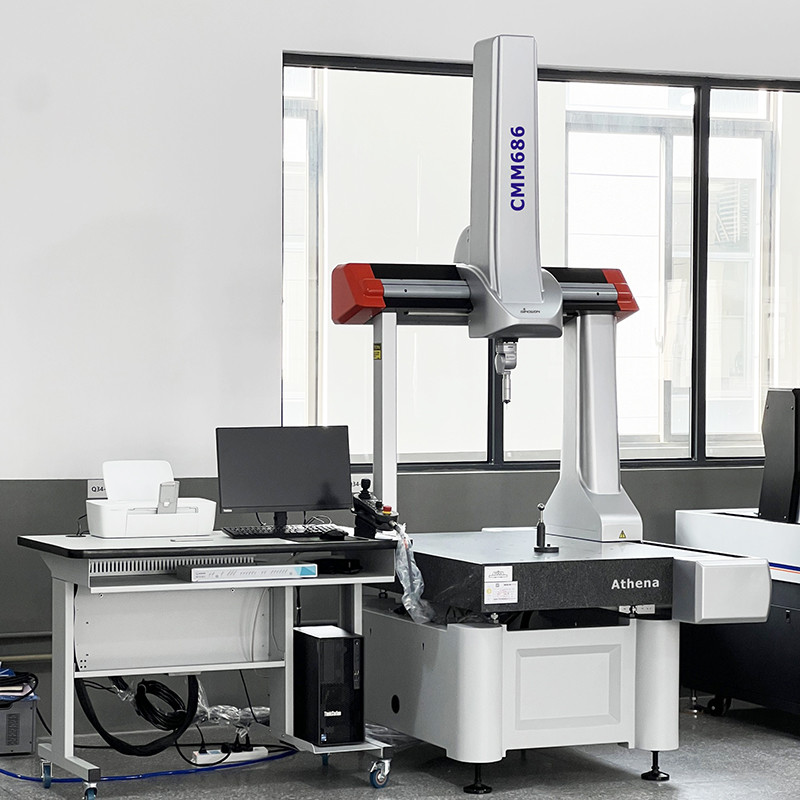

Name: 좌표 측정 기계 Athena 시리즈
Brand: Hoyamo and Sinowon Inc
SKU: 아테나 686
Availability: InStock

풍모 갤러리 제품 설명 따옴표를 요구하십시오

풍모

제품 사양

이동 범위(mm): 600*800*600

측정된 작업물의 최대 중량: 300kg

기계 무게: 730kg

3D 최대 속도(mm/s): 520

3D 최대 가속도(mm/s²): 1730

강조하다:

아테나 시리즈 좌표 측정 기계

기본 정보

원래 장소: 치안멘, 중국

브랜드 이름: SINOWON

인증: CE

모델 번호: 아테나 686

문서: D4 Sinowon Athena Series CM...a1.pdf

결제 및 배송 조건

Packaging Details: Plywood

배달 시간: 30 일

Payment Terms: L/C, T/T

Supply Ability: 50 Sets/Month

갤러리

좌표 측정 기계 Athena 시리즈

제품 설명

좌표 측정 기계 아테나 S에리어

제품 소개:

기본 기계 구조의 관점에서 아테나는 알루미늄 구조를 갖추고 있으며 유한 원소 분석 (FEA) 및 모듈 분석을 포함한 포괄적인 CAD 기술을 활용했습니다.더 나은 열, 차원 / 회전 및 기하학적 안정성 및 구조적 기울기 및 진동 및 열 변동의 측정 성능에 대한 영향을 줄입니다.에어 베어링 디자인은 축 운동학을 최적화합니다.따라서 전체 시스템은 최적의 측정 반복성과 장기 시스템 일관성을 특징으로합니다.

제품 특성:

X 빔은 초직성 기술을 채택했습니다. 이 구조는 주차의 무게를 가볍게하고 주차의 안정성과 딱딱성을 향상시키는 가장 좋은 솔루션입니다.그래서 CMM의 성능을 크게 향상시킬 수 있습니다.
모든 기계 축의 변속 모드는 타이밍 벨트이며, 콤팩트하고 스리드 없는 구조로 고속, 소음 낮고 간편한 유지보수를 할 수 있습니다.
Z축에 대한 Pneumatic counterbalance (정형) 은 Z축이 안정적으로 작동하도록 하고, 비상 상태에서 자동 브레이크를 사용하며 CMM을 안전하게 유지합니다.
원격 장착 된 드라이브 모터는 더 빠른 설정을 위해 움직이는 질량을 줄이고 기계 프레임에서 열을 분산합니다.
강력한 측정 소프트웨어로 장착되어 EXPLORER는 일반적인 작업장 측정 및 테스트 작업을 처리 할 수 있습니다.
세레인은 기초, 완화, 에어컨실, 로딩 및 배하 시스템 등을 포함한 전문적인 통합 솔루션을 제공할 수 있습니다.

사양:

모델	최대 허용 오류 MPE ((μm), L ((mm), (ISO10360-2)							3D 최대 속도 (mm/s)	3D 최대 가속 (mm/s2)
	HP-TMe		HP-THDe		HP-S-X1
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP	MPETHP/T
아테나 564	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
아테나 686	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
아테나 8106	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
아테나 8126	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
아테나 8156	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
아테나 10128	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
아테나 10158	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
아테나 10218	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
아테나 10308	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
아테나 121510	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
아테나 122210	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
아테나 123010	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
아테나 152210	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
아테나 153010	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
아테나 152212	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040
아테나 153012	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040

모델	이동 범위 (mm)			크기 (mm)			낮 빛 (mm)			측정된 작업 조각의 최대 무게 (kg)	기계 무게 (kg)
모델	X	Y	Z	Lx	리	Lz	Dx	즈	Dz1	측정된 작업 조각의 최대 무게 (kg)	기계 무게 (kg)
아테나 564	500	600	400	1055	1535	2247	634	114	594	300	590
아테나 686	600	800	600	1150	1735	2630	734	114	794	300	730
아테나 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
아테나 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
아테나 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379
아테나 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
아테나 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
아테나 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
아테나 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400
아테나 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
아테나 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
아테나 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
아테나 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
아테나 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
아테나 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
아테나 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076

성능 테스트를 위한 탐사 장치 구성:

HP-TMe/HP-THDe: 표준 힘 측정, 탐사선은 길이가 10mm, 끝 지름은 4mm입니다.

HP-S-X1:HP-S-X1S/HP-S-X1H/HP-S-X1C, 탐사선은 50mm 길이고, 끝 지름은 5mm입니다.

성능 메트릭은 다음 조건에서 유효합니다.

표준 주변 온도: 18~22°C

환경 온도 변화: 1°C/h - 2°C/24h

온도 기울기: 1°C/m

상대 습도: 25% ~ 75%

라셔널DMIS2측정 소프트웨어:

그것은 ANSI, ISO, GB, PTB 표준 인증을 얻었고, 항상 고급 표준과 고급 디자인 개념과 동기화되었습니다.그리고 국제적으로 인기있는 I++ 제어 프로토콜을 완전히 지원합니다.사용자 친화적이고 간단한 소프트웨어 인터페이스, 독특한 드래그 앤 드롭 빠른 작동, CAD 데이터와 원활한 연결. 측정에서 출력 보고서까지 100% 그래픽 시각화,기업에 대한 완전한 측정 솔루션을 제공하는.

이성적인 DMIS 소프트웨어는 CAD, 얇은 벽 및 스캔 모듈을 통합하여 고객의 증가하는 측정 요구를 충족시킵니다.

합리적인 DMIS의 특징:

● IGES, STEP, DXF, STL, XYZ 및 기타 형식을 지원합니다.

● CATIA, UG, PRO-E, Solidworks, Parasolid 직접 읽기 인터페이스를 지원합니다.

● 지능형 탐지: 탐지 경로의 실시간 시뮬레이션, 탐지 경로의 자동 최적화

● 완전하고 빠른 허용량 계산: GB, ISO, Y14에 따라5, ANSI, DIN, AGMA 및 기타 표준

● 다양한 보고서 출력; HTML, 엑셀, PDF, OUT, TXT 형식을 지원;

● 풍부한 특수 모듈: SPC 통계 분석, CCD 복합 이미지, 라인 레이저 스캔, 블레이드 분석, 실린더 인볼루트 기어 분석, 캠 분석, 네트워크 프로그래밍, 네트워크 보고서

● 핵심 알고리즘은 PTB (Physical-Technical Bundesanstalt) 에서 인증되었습니다.
