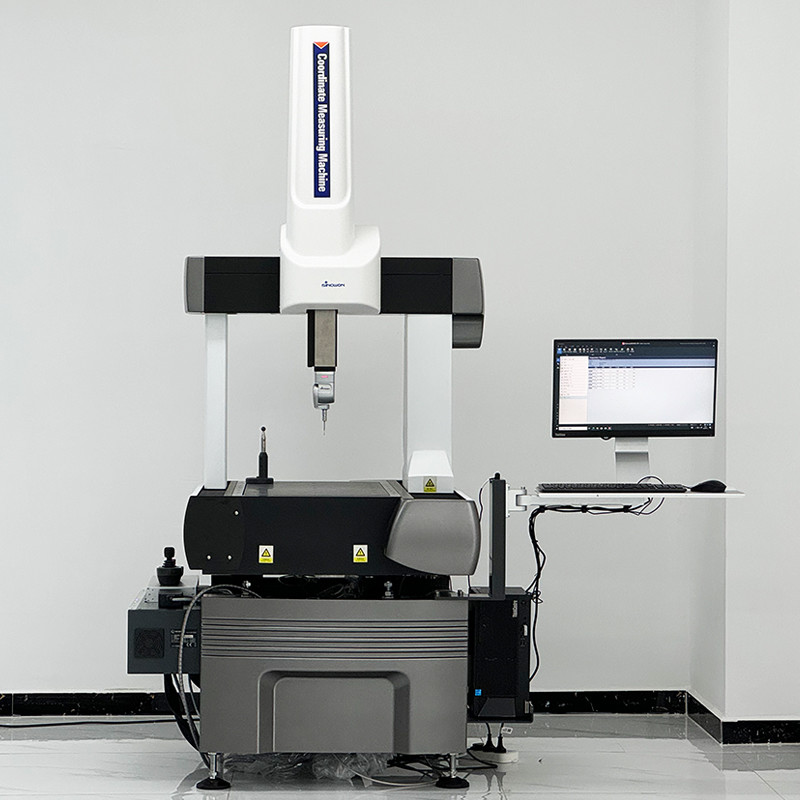

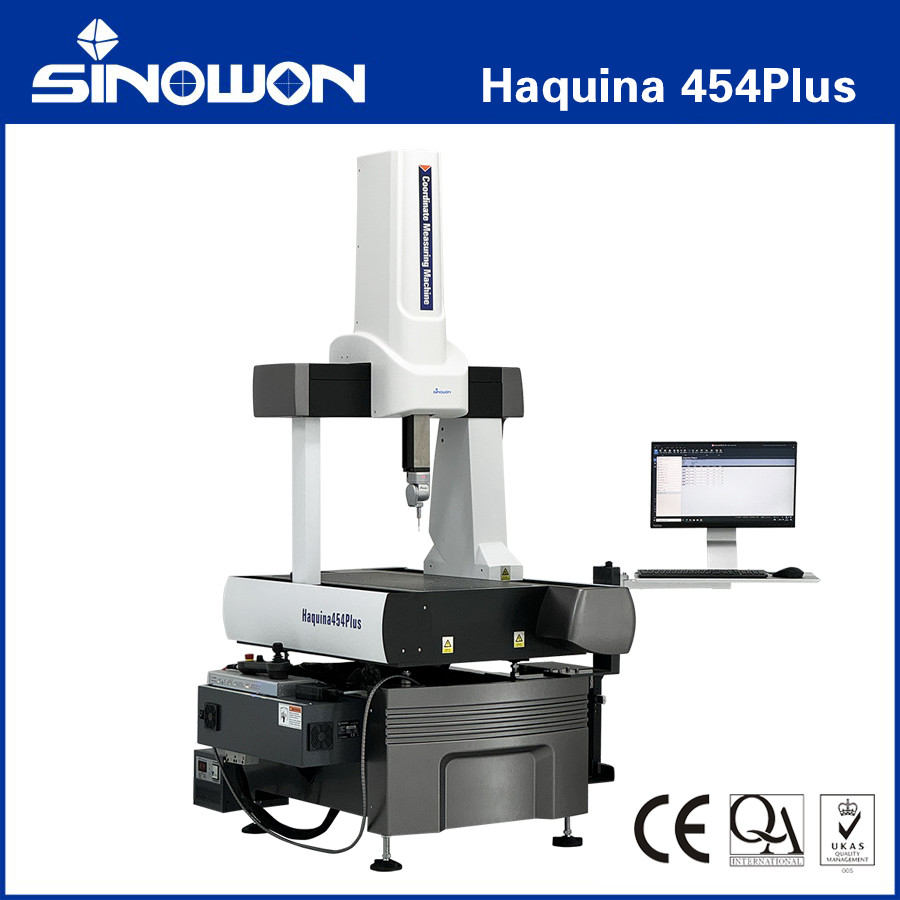

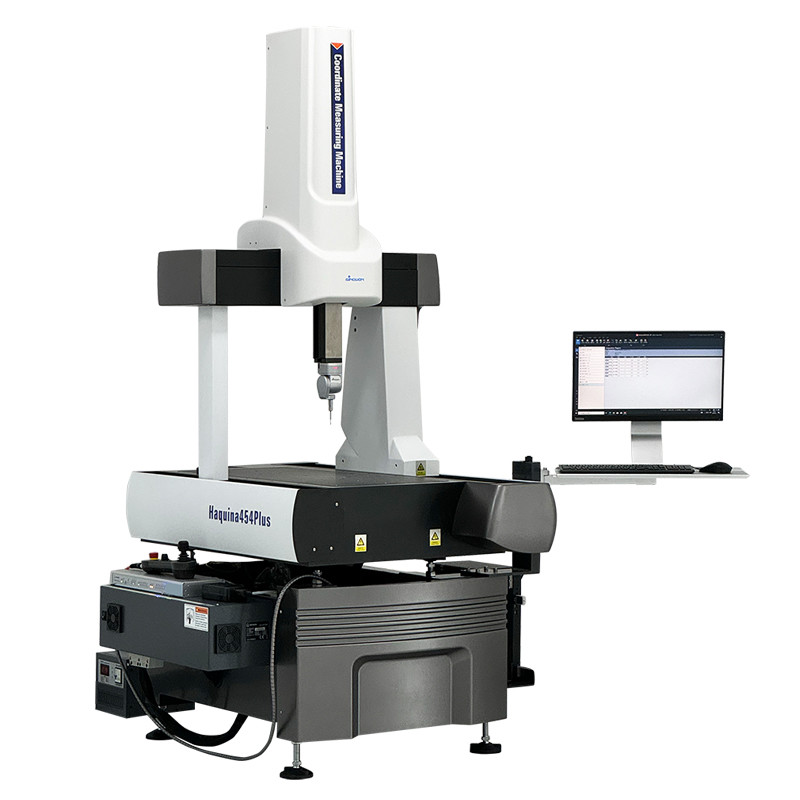

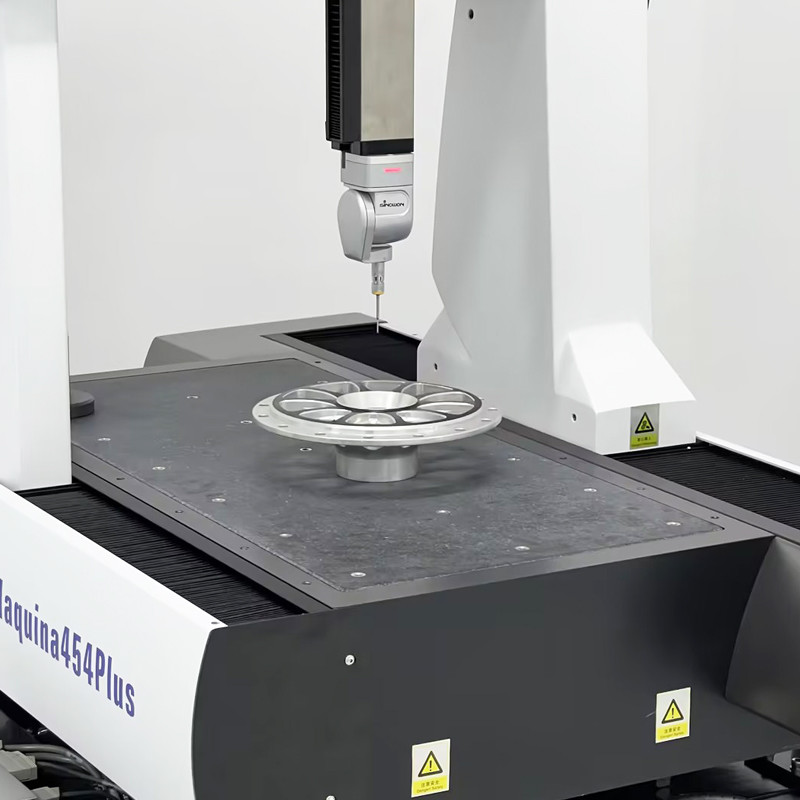

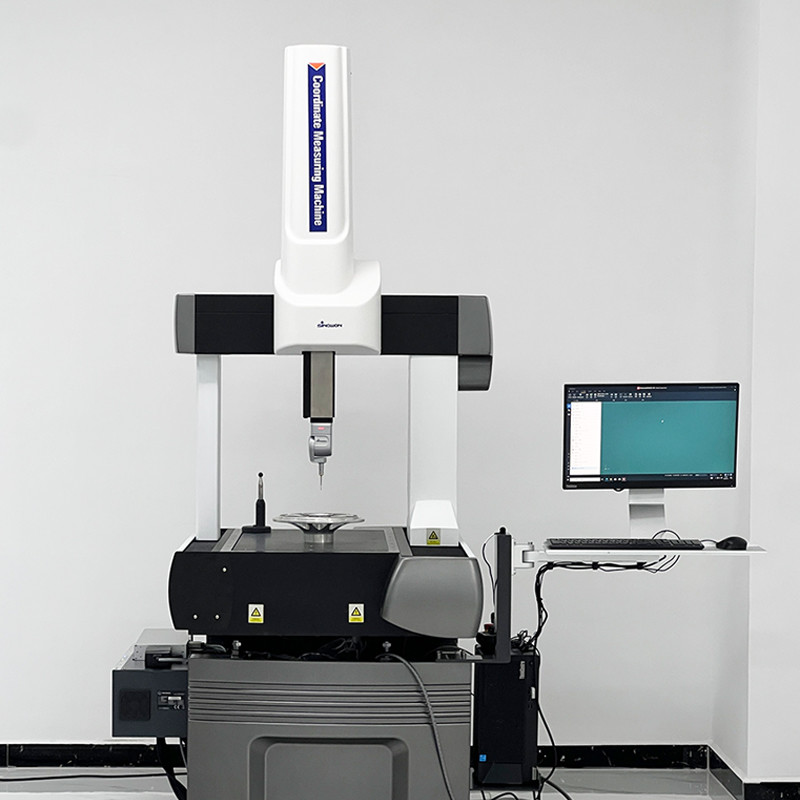

반자동 이동 브리지 좌표 측정기 Haquina 454플러스
기술 설명
기술 하이라이트:
P사양:
| 측정 스트로크(mm) |
전체 치수(mm) |
기계 중량 (Kg) |
최대 부품 중량(Kg)
|
|||||
| X | Y | Z | Lx | Ly | Lz | |||
| 400 | 470 | 358 | 917 | 1400 | 2230 | 758 | 160 | |
| 정확도는 ISO 10360 – 2에 따릅니다. | ||||||||
| 크기 측정을 위한 CMM의 최대 허용 표시 오차(mm) | 최대 허용 프로빙 오차(mm) | |||||||
|
3.5+L/300(20±2°) 4.5+L/300(20±5°) |
4.0 | |||||||
| 동적 성능 | ||||||||
| 3D 위치 지정 속도(mm/s²) | 3D 가속도(mm/s²) | |||||||
| 520 | 1730 | |||||||
환경 사양:
| 필요한 실 사양 | |
| 실내 온도 | 18～22°C |
| 온도 구배(시간 내) | 1°C /h |
| 온도 구배(시간 내) | 2°C /24h |
| 온도 구배(부피 내) | 1°C /m |
| 습도 요구 사항 | |
| 상대 습도 | 45-75％ |
| 공기 공급 시스템 요구 사항 | |
| 최소 공기압 | 5 bar [0.5 MPa] |
| 공기 소비량 | 150 NL/min |
| 전기 요구 사항 | |
| 전압 | 220 V ± 10% |
| 주파수 | 50/60 Hz |
| 전류 | 15 A |
| 전기 제어의 안정적인 작동을 위해 양호한 접지(4 W 미만)가 필요합니다. | |
참고: 현장 준비 가이드는 고객이 실내 요구 사항을 충족하는 방법을 아는 데 도움이 됩니다.
CMM 측정 및 검사 소프트웨어:
External-array Software, Inc는 2001년 초에 설립되었습니다. 25년 이상의 성공적인 CMM 소프트웨어 개발 경험을 가지고 있으며, RationalDMIS는 차세대 CMM 소프트웨어로, 완전한 독립성을 바탕으로 개발되었으며, 직관적이고 강력하며 매우 효율적인 기능을 갖추고 있습니다. 시장에 출시된 이후 CMM 업계 전문가들로부터 높은 평가를 받았을 뿐만 아니라 고객의 신뢰를 얻고 있습니다. 전 세계 판매량은 10000세트 이상입니다.
General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker…를 포함한 일부 고객.
간결하고 간결한 사용자 인터페이스, 팝업 창 없음, 복잡한 입력 및 확인 프로세스 없음, 팝업 창이 여러 개로 인해 발생하는 인터페이스 중복 방지. 드래그 앤 드롭은 작동 프로세스의 단순성을 극대화했습니다.
RationalDMIS는 I++를 지원하며 PTB의 인증을 성공적으로 통과했습니다.
100% 그래픽 표시: 모든 작동 프로세스는 그래픽으로 100% 표시될 수 있습니다.
프로브 시스템:

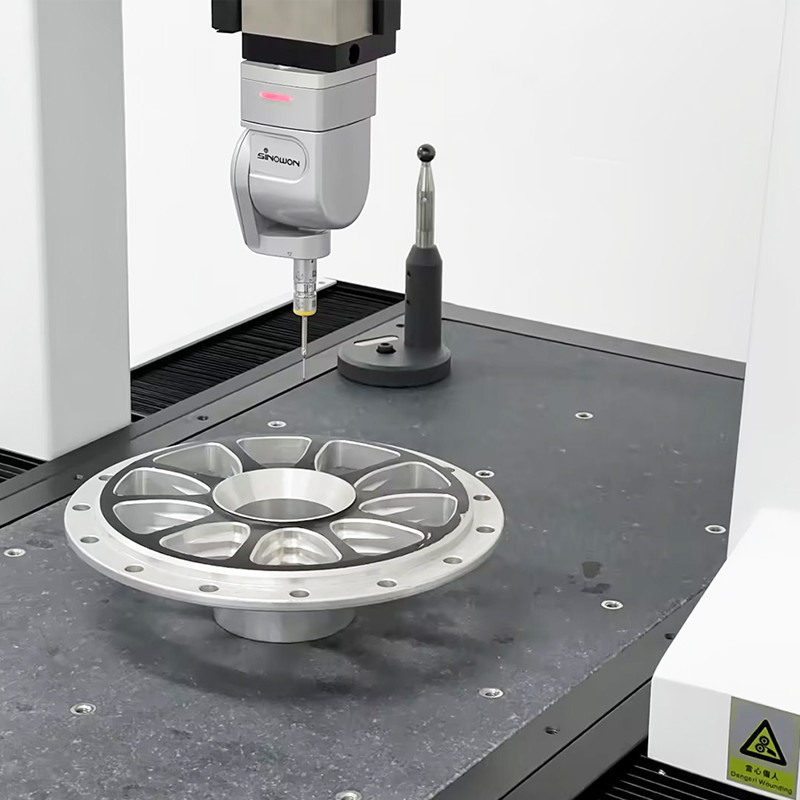

Renishaw MH20i 수동 인덱싱 프로브 헤드
MH20i는 Renishaw의 모듈 변경 기능이 있는 수동 조절 가능한 프로브 헤드입니다.
TP20 운동학적 마운트를 2축 인덱싱과 통합합니다.
15° 증분으로 168개의 반복 가능한 위치를 달성할 수 있습니다. 표준 힘 모듈도 포함되어 있습니다.
| 특성 | ||
| 인덱싱 가능한 축 A(피치) | 0°에서 90°까지, 15° 단계 | |
| 인덱싱 가능한 축 B(롤) | ±180°, 15° 단계 | |
| 무게 | 210g | |
| 위치 지정 반복성 | 1.5 µm | |
| 최대 연장 바 | 75mm | |
| TP20 특성 | ||
| 감지 방향 | 5가지 방법, ±X, ± Y, +Z | |
| 단방향 반복성 | 0.35 µm | |
| 모듈 변경 반복성 | 2.0 µm | |
