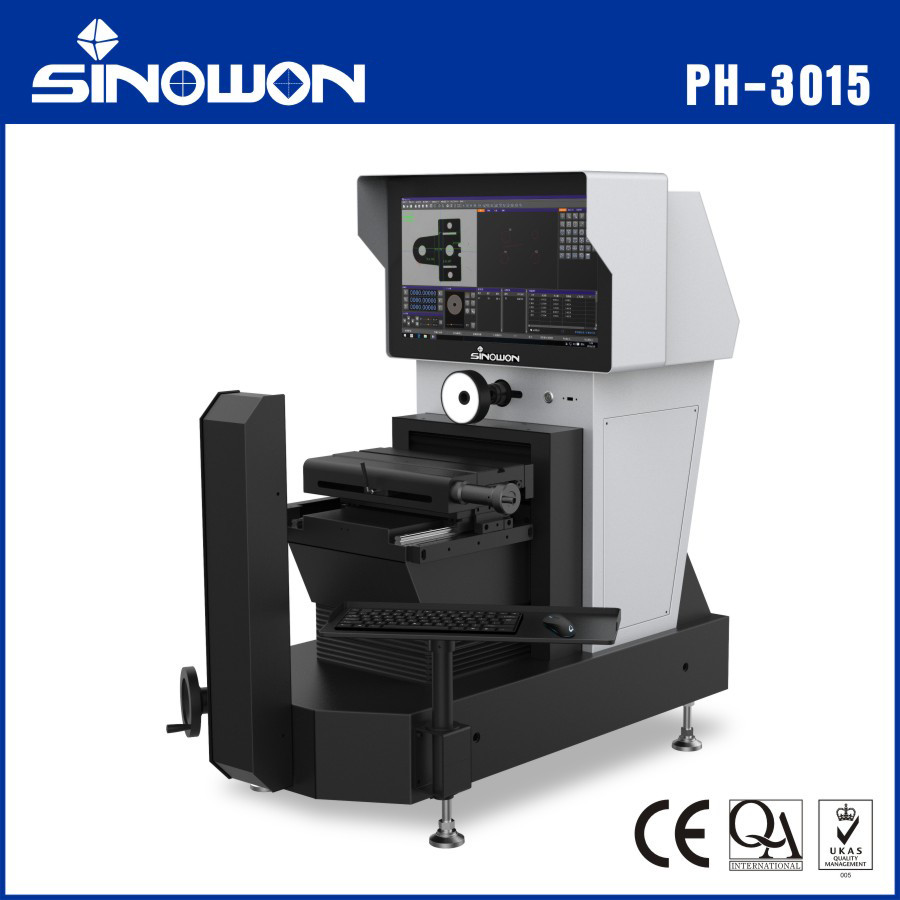

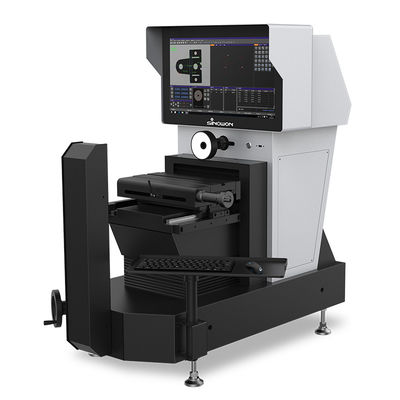

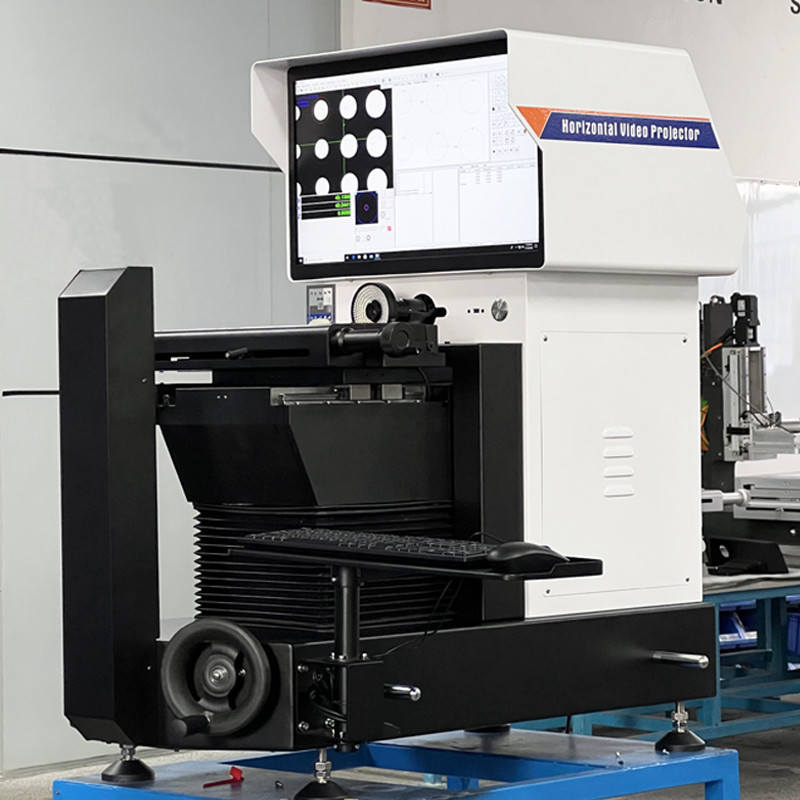

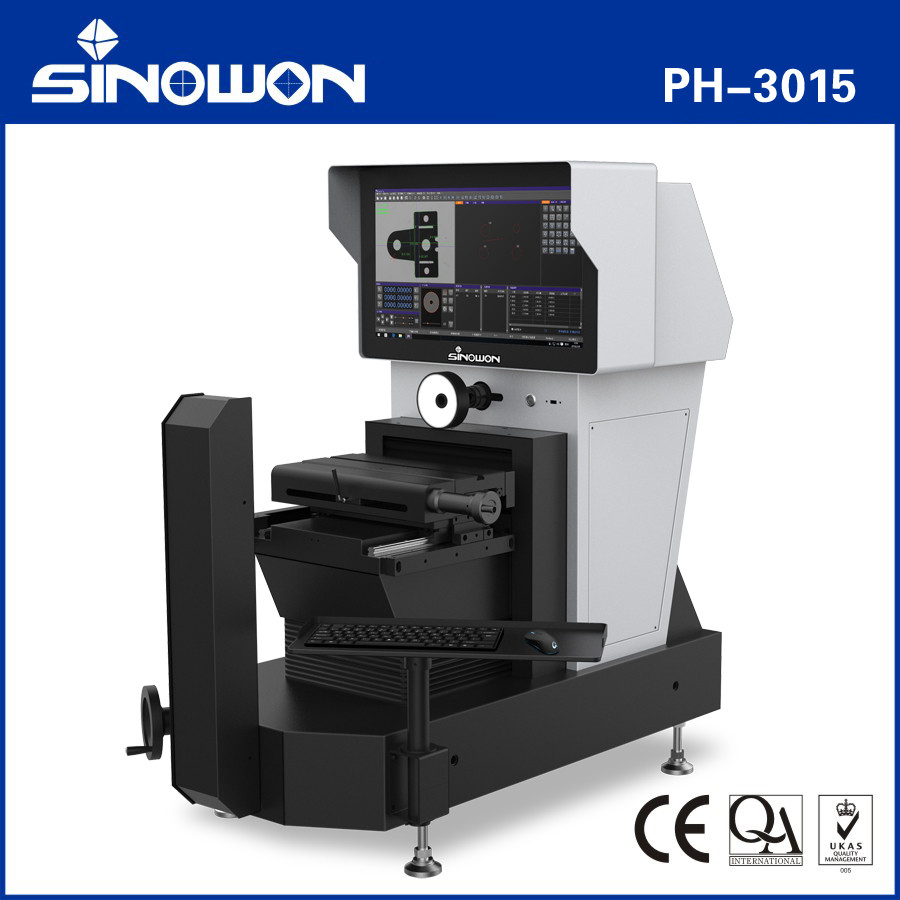

수평 비디오 프로젝터 PH-3015
특징:
● 리프트 시스템 은 선형 안내 레일 과 정밀 스퀴 드라이브 를 채택 하여 리프트 드라이브 를 보다 편안 하고 안정적 이 되게 한다.
● 정밀 치아없는 막대와 빠른 움직임 잠금 장치로, 반환 오류가 2um 내에 있는지 확인;
● 높은 정확성 광학 척도 및 정밀 작업 단계, 기계 정확도가 3+L / 200 um 내에 있는지 확인;
● HD 확대 렌즈와 HD 컬러 디지털 카메라, 왜곡 없이 명확한 이미지를 보장합니다.

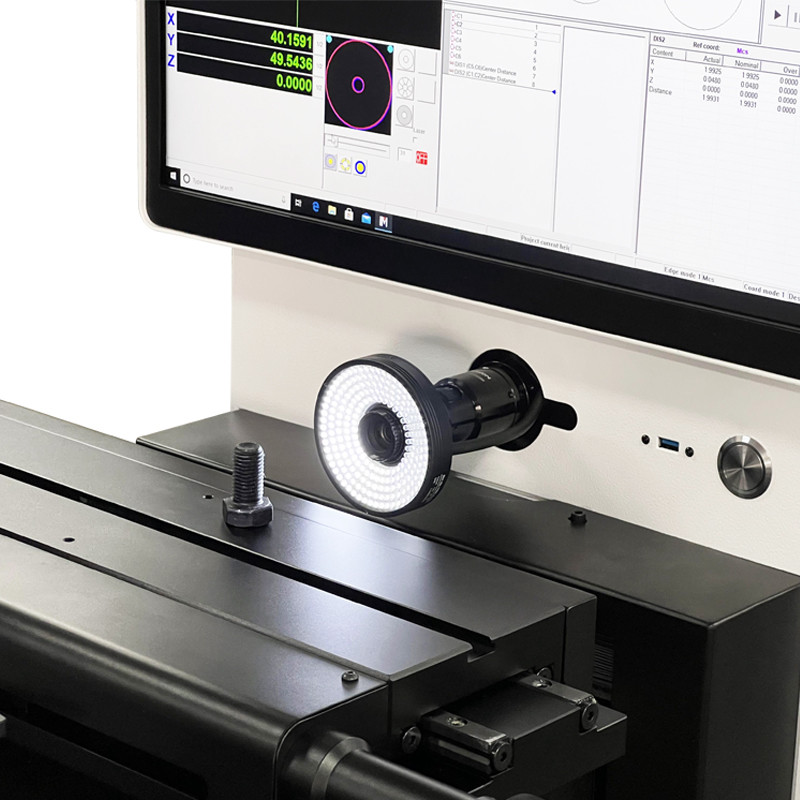

● 프로그래밍 가능한 표면 4 반지 8 분단 LED 차가운 빛과 윤곽 LED 병렬 조명으로 4 반지 8 분단의 밝기를 독립적으로 제어 할 수 있습니다.
● 강력한 iMeasuring 소프트웨어 시스템으로 제어 품질을 향상시킵니다.
● 옵션으로 수입 된 접촉 탐사선과 3D 측정 소프트웨어는 조정 측정 기계로 기계 업그레이드를 도울 수 있습니다.
● 선택적 인 FexQMS 측정 데이터 분석 및 실시간 모니터 소프트웨어, 프로세스 제어 강화, 재료 소비를 줄입니다.
스펙트럼
| 상품 | 수평 비디오 프로젝터 |
| 모델 | PH-3015 |
| 코드# | 542-310 |
| 작업 단계 여행 | 355x125mm |
| X/Y축 이동 | 200x120mm |
| Z축 | 110mm |
| 측정 정확성* | ≤3+L/200um |
| 결의 | 0.0005mm |
| CCD | HD 디지털 카메라 |
| 줌 렌즈** | 6.5 HDX 엑스레이트 줌 렌즈 |
| 광학 확대:0.7X-4.5X, 비디오 확대 23X~158X | |
|
조명 시스템 (소프트웨어 제어) |
표면: 조절 가능한 4개 반지 8개 분할 0~255도 LED 냉등 |
| 콘투어: LED 평행 조명 | |
| 작업 환경 |
온도:20°C±2°C,온도변화 <2°C/hr, 습도: 30~80% RH, 진동 <0.002g, < 15HZ |
| 측정 소프트웨어 | i측정 |
| 시스템 | XP, WIN7, WIN8, WIN10 32/64 비트 지원 |
| 힘 | AC110V/60Hz; 220V/50Hz,600W |
| 차원 | 1120*720*1100mm |
| 무게 | 165kg |
