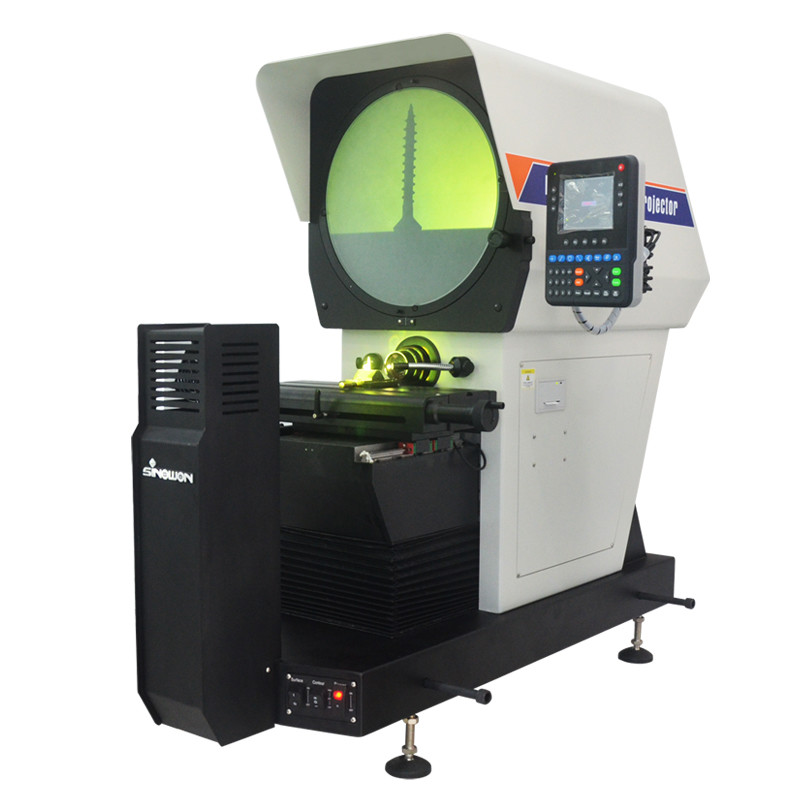

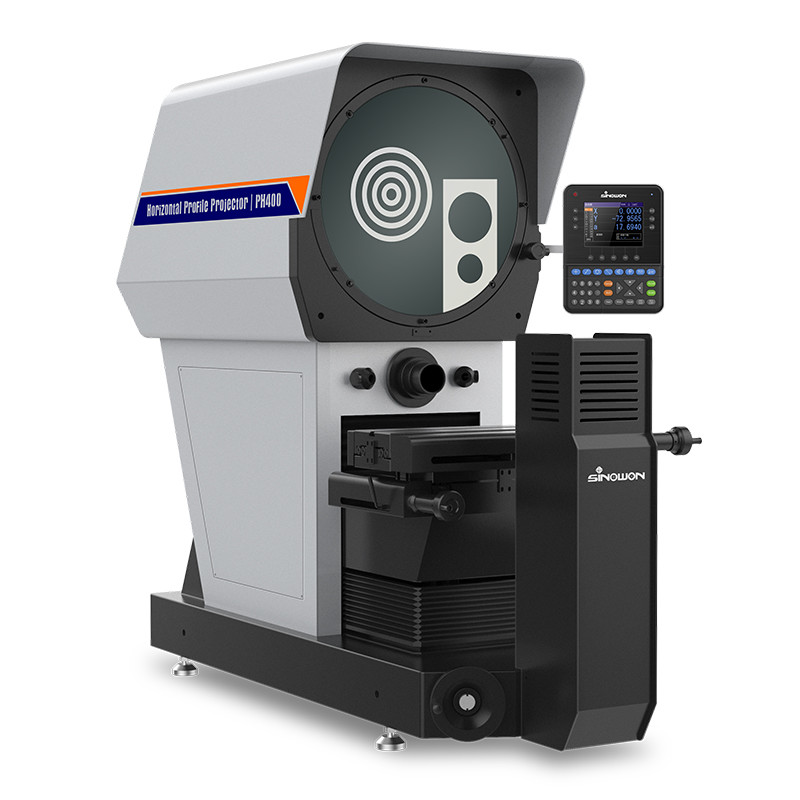

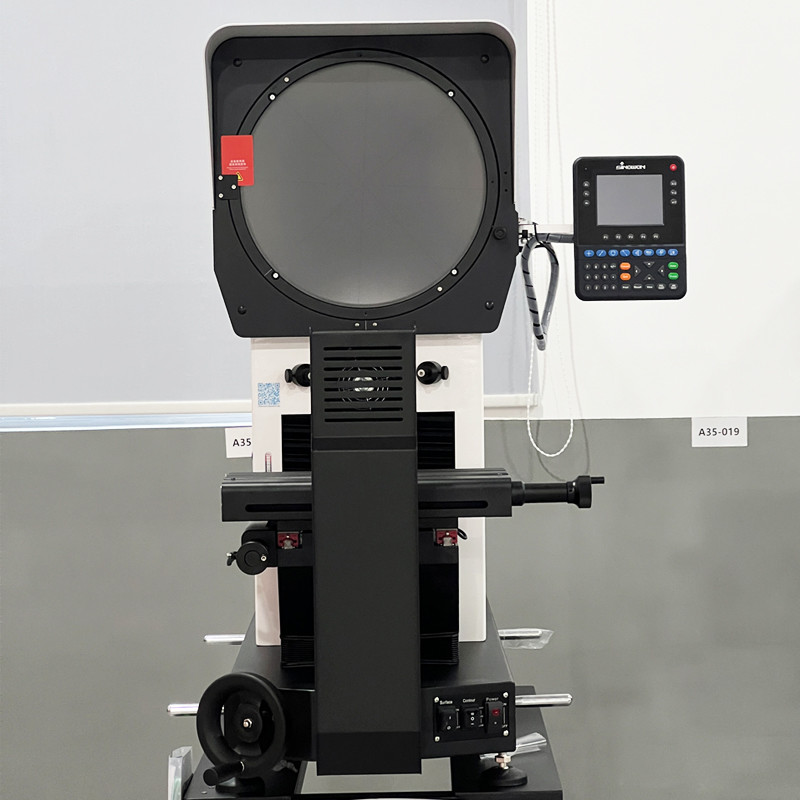

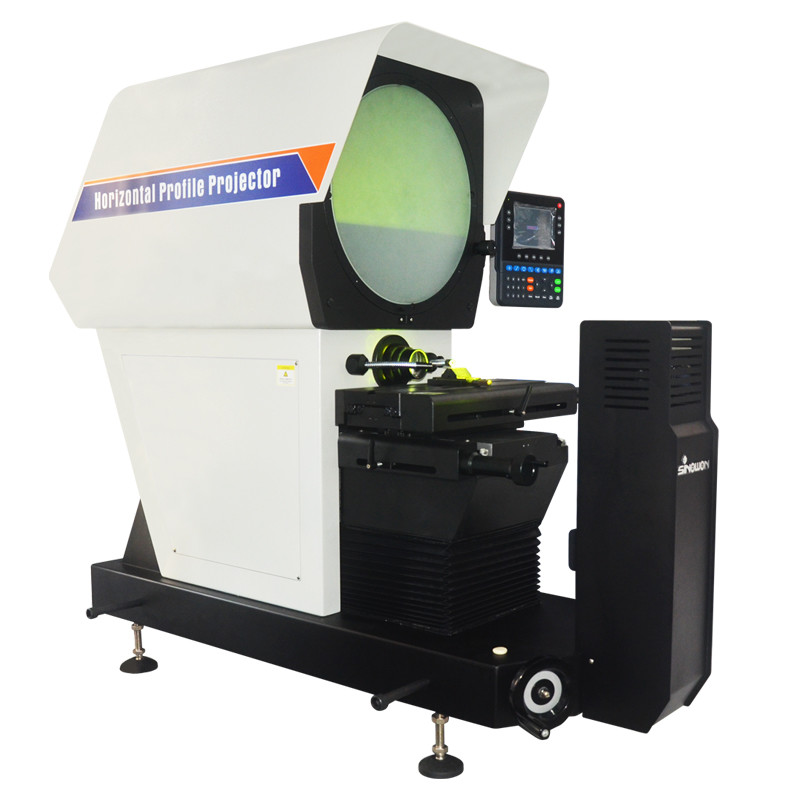

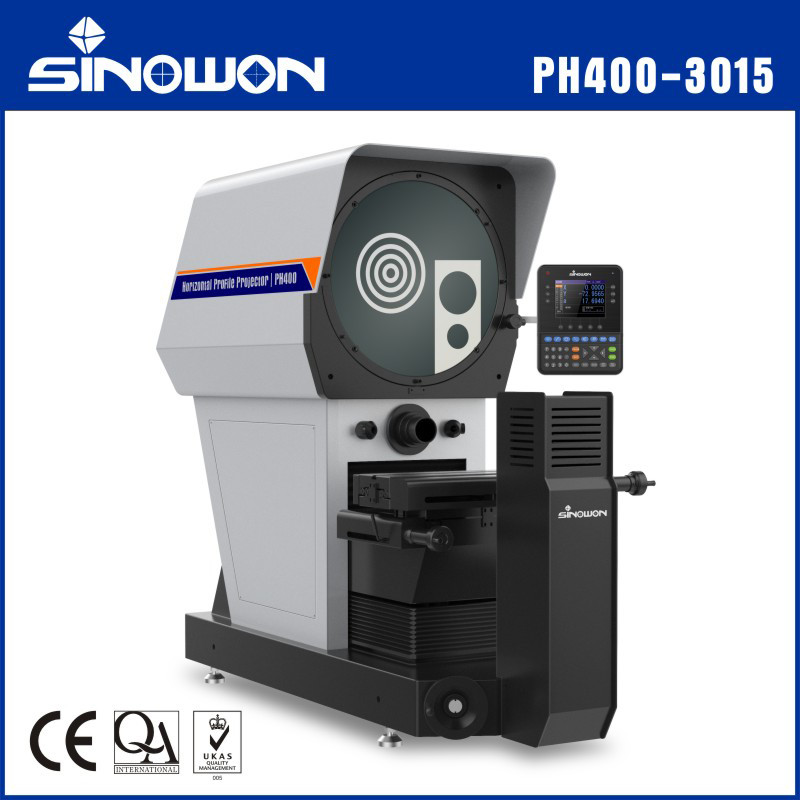

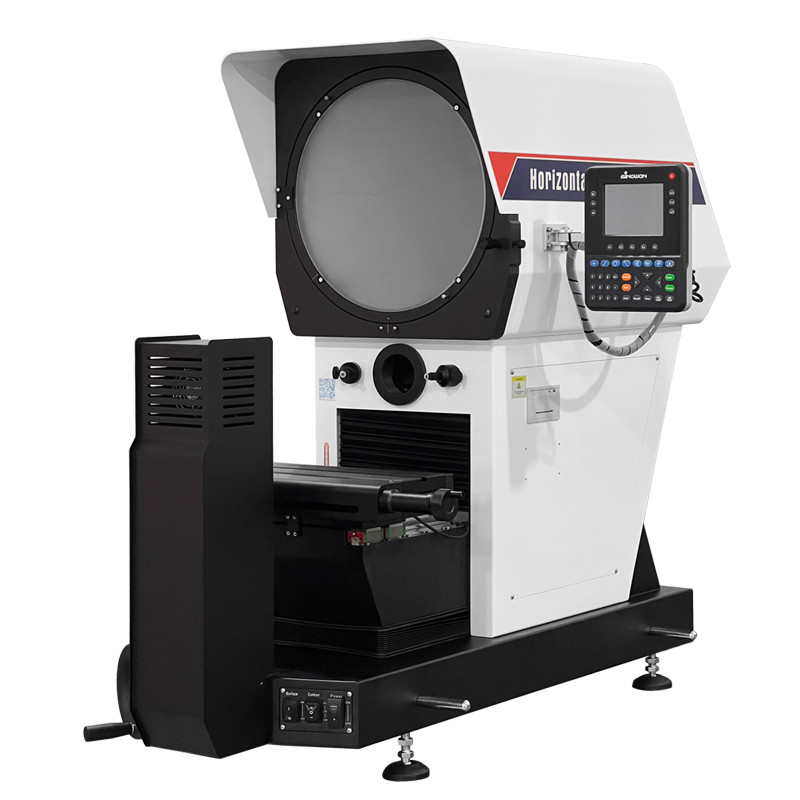

Ø400mm 디지털 수평 프로파일 프로젝터 PH400-3015
특징:
사양:
| 상품 | Ø400mm 디지털 수평 프로파일 프로젝터 |
| 모드 | PH400-3015 |
|
코드# |
512-400 |
| 작업 스테이지 크기 | 455x126mm |
| 작업 스테이지 이동 | 300x150mm |
| 초점 | 120mm |
| 정확도 | ≤3+L/200(um) |
| 해상도 | 0.0005mm |
| 적재 중량 | 15Kg |
| 화면 | Dia:412mm, 측정 범위 ≥ Ø400 |
| 회전 각도 0~360° ; 해상도: 1’ 또는 0.01°, 정확도 6’ | |
| 디지털 판독값 | DP400 다기능 컬러 LCD 디지털 판독값 |
| 조명 |
윤곽 조명: 3.2V/10W LED 표면 조명: 220V/130W 할로겐 램프 |
| 작업 환경 | 온도: 20℃±5℃, 습도: 40％－70％RH |
| 전원 공급 장치 | AC110V/60Hz; 220V/50Hz, 200W |
| 치수 (L×W×H) | 1210*633*1455mm |
| 포장 치수(L×W×H) | 1630*780*1500mm |
| 총/순 중량 | 350/300kg |
대물렌즈:
| 배율 | 5X(옵션) | 10X(표준) | 20X(옵션) | 50X(옵션) |
| 시야 | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| 작동 거리 | 65mm | 80mm | 67.7mm | 51.4mm |
컬러 화면 다기능 디지털 판독값 DP400
특징:
Ø 5.6〃컬러 화면 및 밀봉된 실리콘 터치 버튼, 전체 정보, 친숙한 작동, 긴 사용 수명;
Ø 100개의 영구 이미지 요소를 저장하고 현재 날짜를 설정하고 저장할 수 있습니다.
Ø 다기능 측정: 점, 선, 원, 각도, 거리, 직사각형, 나사산, 타원, 슬롯, 라운딩, 사전 설정, 구성 등;
Ø 정방향 또는 반대 방향 계산 기능, 1/2 값, 중간점, 허가 기능, 호출 기능, REC(기록) 기능 및 사이클 측정;
Ø 3축에 대해 섹션 및 선형 보정을 사용할 수 있어 측정 정확도를 높게 보장합니다.
Ø 풋 스위치, 프린터, 광학 에지 감지 및 기타 여러 보조 측정 도구를 연결할 수 있습니다.
Ø 극좌표 및 좌표계를 사용하여 밀리미터와 인치를 표시할 수 있으며 쉽게 전환할 수 있습니다.
Ø 독립적인 비밀번호 권한 기능으로 잘못된 조작으로 인한 데이터 편차 가능성을 방지하고 비밀번호 권한으로 원래 설정을 변경할 수도 있습니다.
Ø 여러 언어 지원: 중국어, 영어 및 기타 언어.
사양:
| 모델 | DP400 |
| 코드# | 510-340 |
| 언어 | 간체 중국어, 번체 중국어, 포르투갈어, 독일어 및 영어 등 |
| LCD 화면 크기 | 115mm×85mm |
| LCD 화면 해상도 | 640*480 |
| 디지털 디스플레이 범위 | 8자리(소수점 포함) |
| 디스플레이 축 | 3축(X,Y,Z/Q) |
| Z/Q 디스플레이 모델 | 길이 또는 각도 |
| 각도 디스플레이 모델 | 도, 분 및 초 또는 도 |
| 선형 스케일 신호 | TTL 사각파 또는 90 ° 위상각 차이의 AC 사인파, 구동 용량 10MA 이상 |
| 선형 스케일 해상도 | 0.1um, 0.2um, 0.5um, 1um, 2um, 5um |
| 전송 속도 | 4800, 9600, 14400, 19200, 38400, 57600 |
| 데이터 출력 포트 | RS232, DB-9 부모 인터페이스 |
| 작동 키보드 | 밀봉된 실리콘 터치 방식 키보드 |
| 확장 포트 | 풋 스위치, 프린터, 광학 에지 파인더 등 |
| 입력 전원 공급 장치 | AC90V-240V, 15W |
| 작동 환경 | 작동 온도: 0 ℃～40 ℃； 보관 온도: -10 ℃～60℃； 상대 습도:<90%RH |
