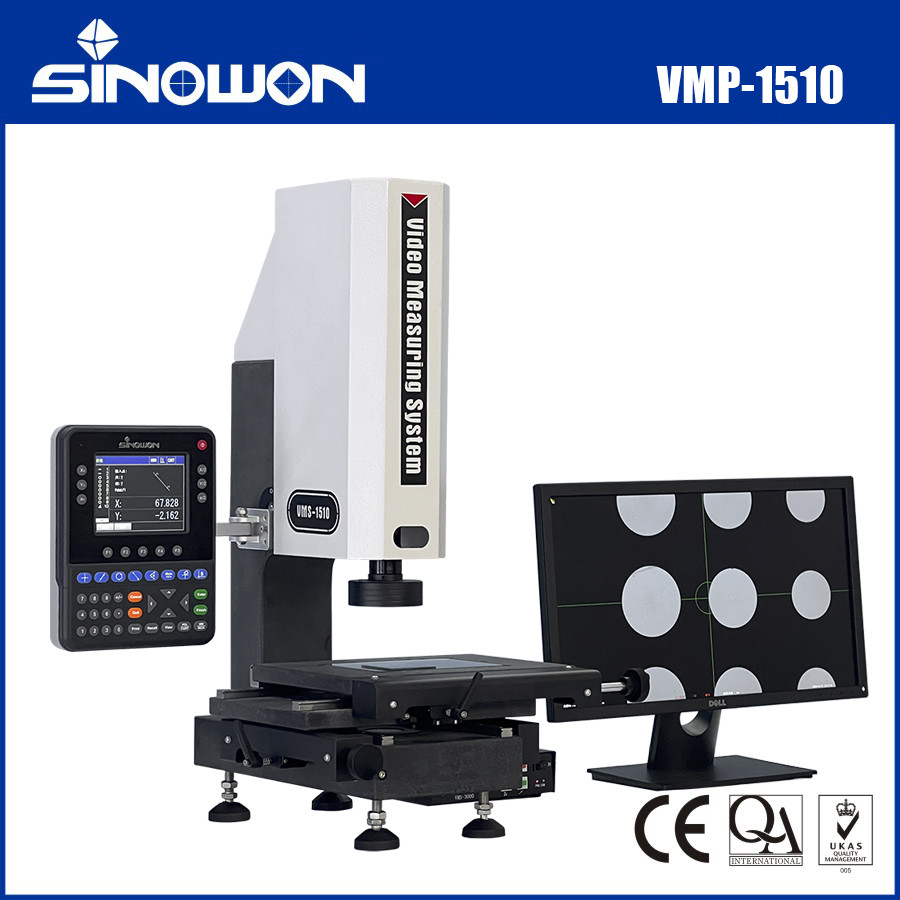

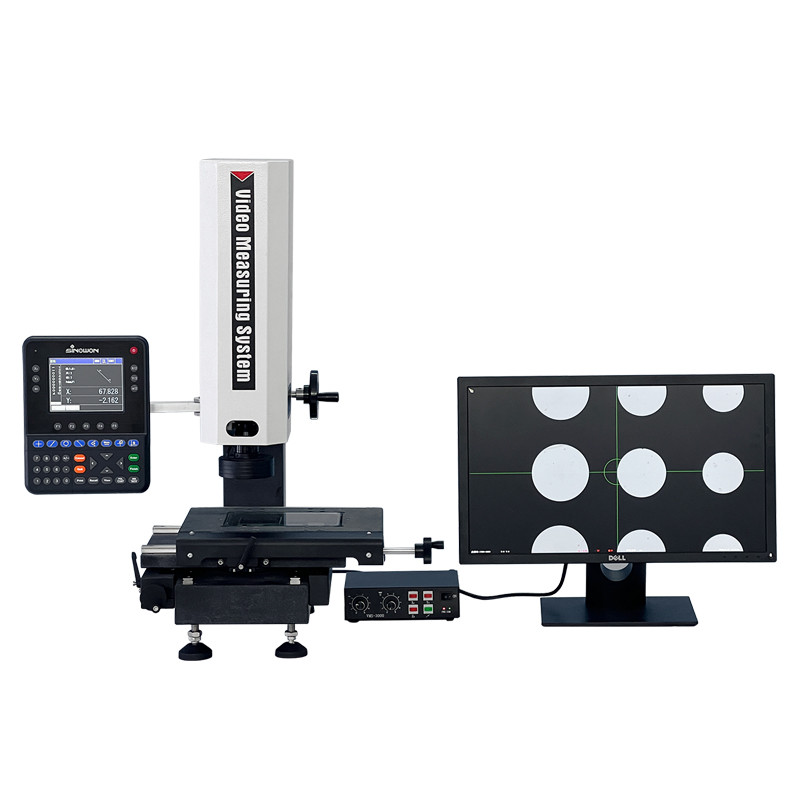

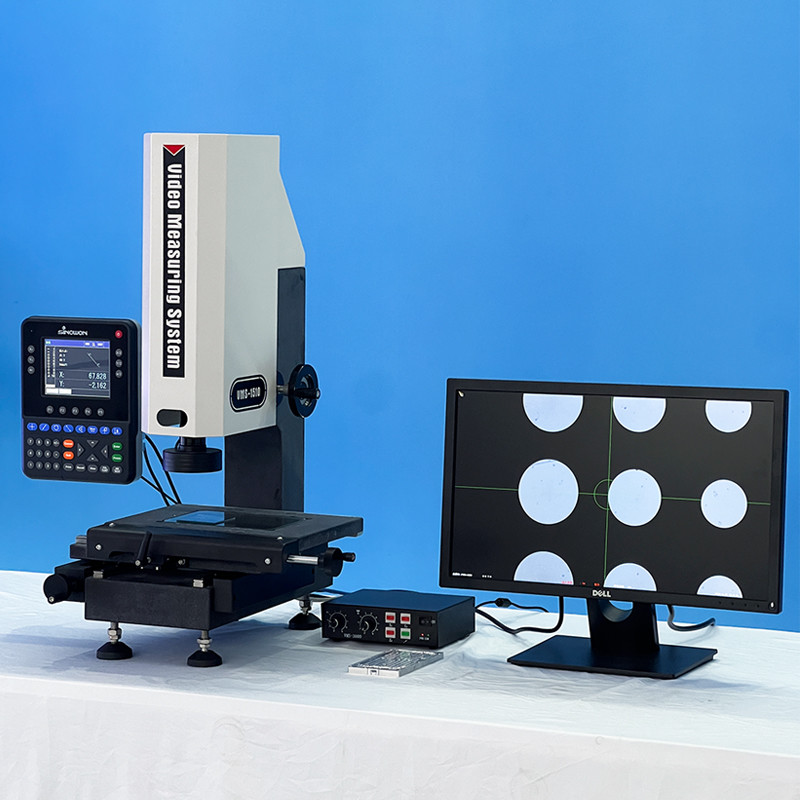

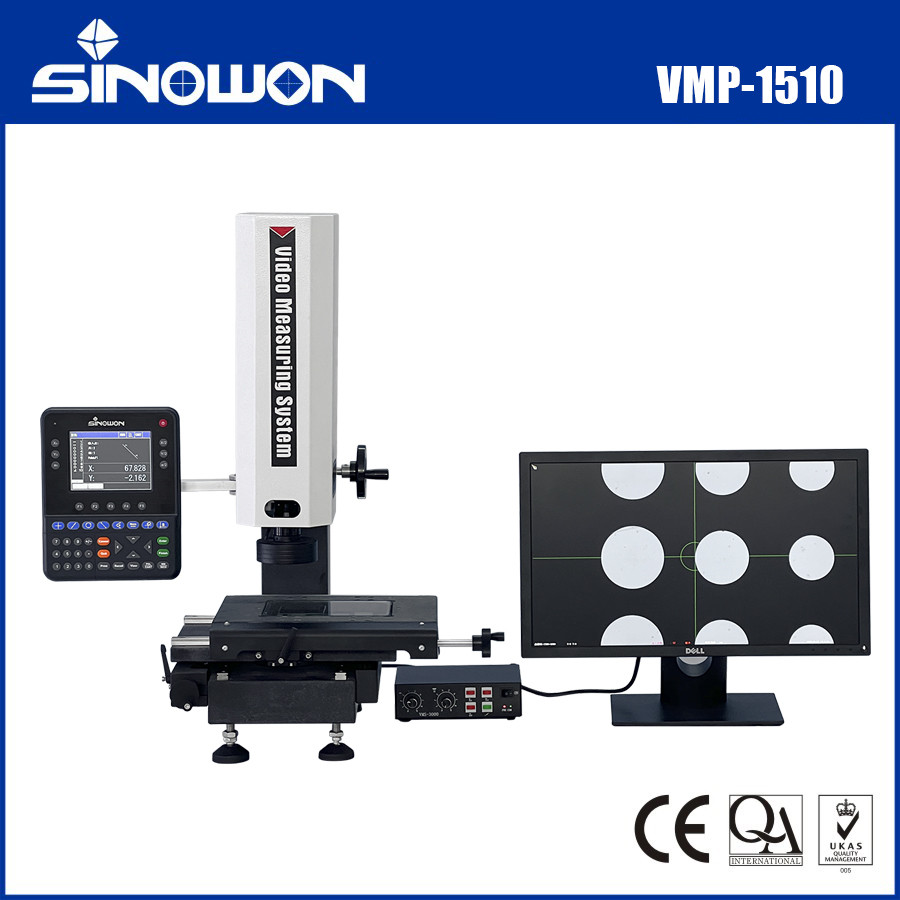

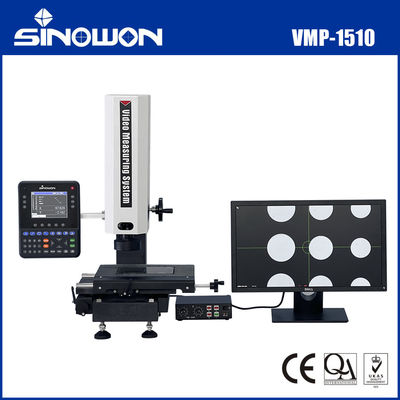

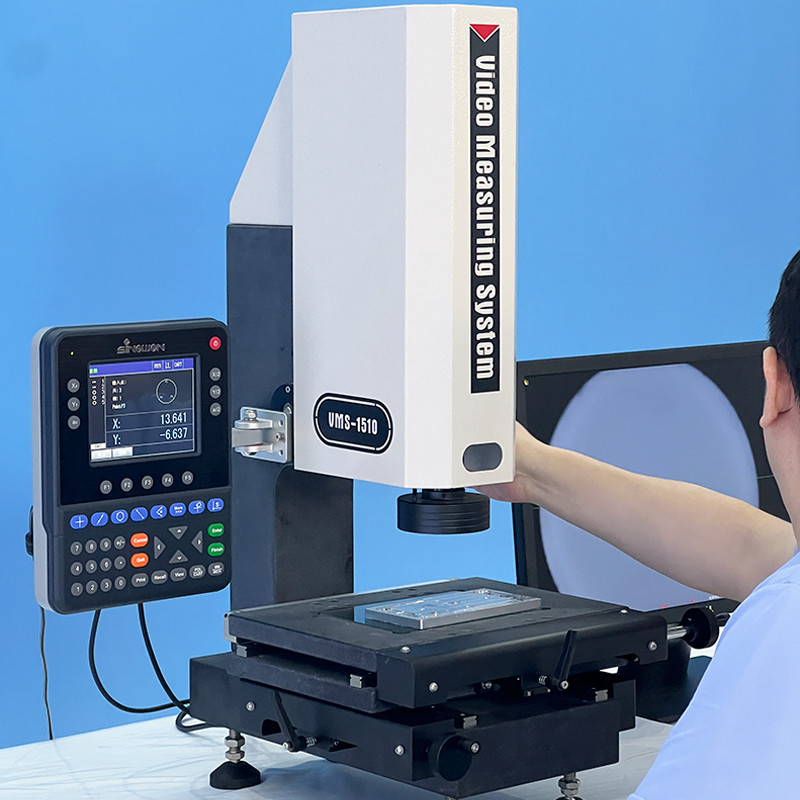

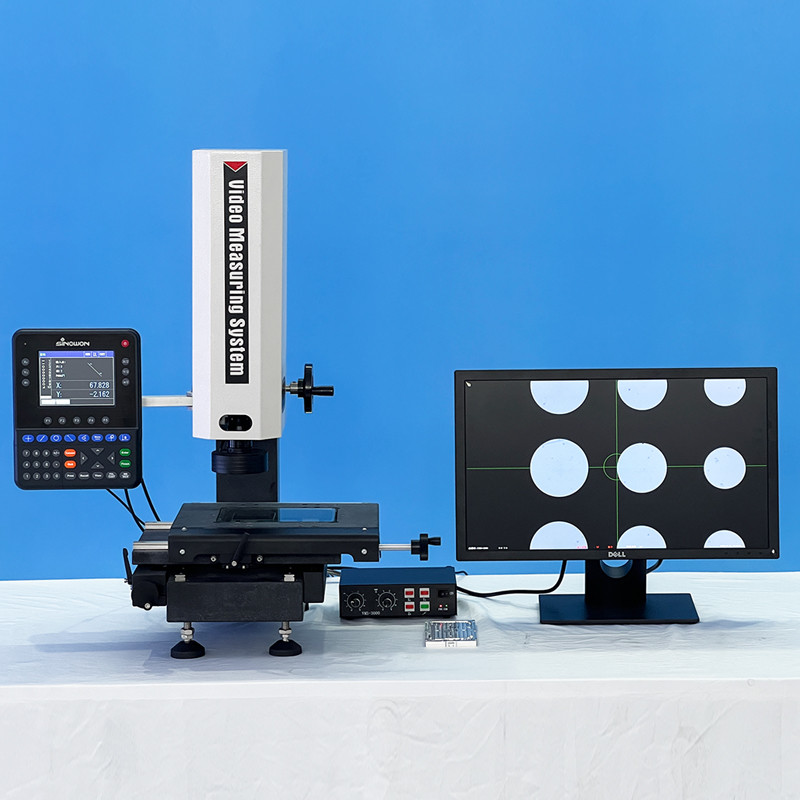

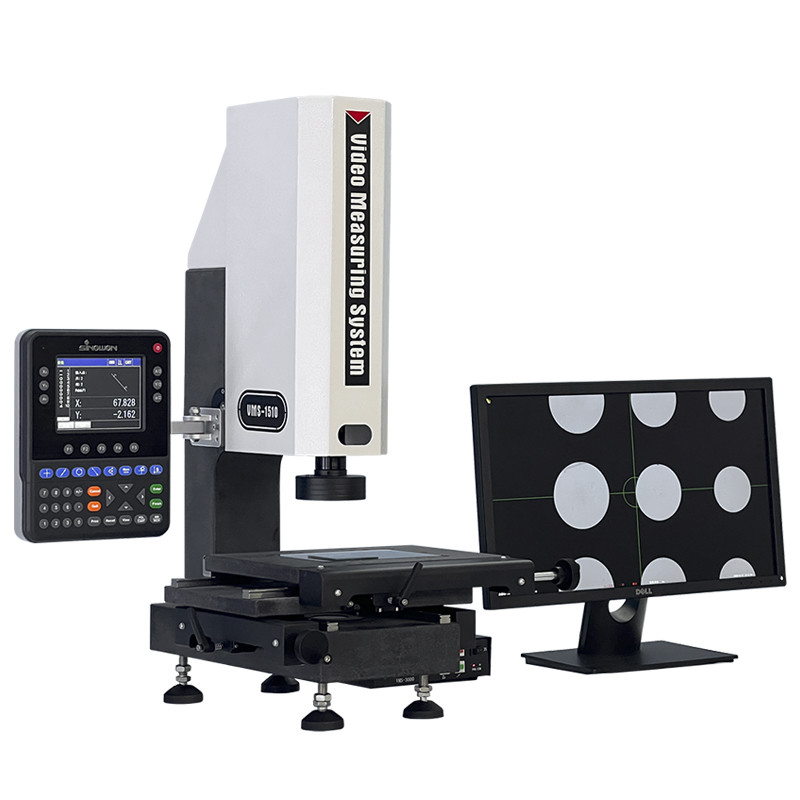

비디오 측정 프로젝터 VMP-1510
제품 특성:
l 기계의 안정성과 정밀도를 보장하기 위해 화강암 석재 바닥과 기둥을 채택합니다.
l 테이블의 반환 오류가 2um 이내인지 확인하기 위해 이가 없는 광택 막대와 빠르게 움직이는 잠금 장치를 채택합니다.
l 기계의 E1 정확도가 2.5+L/200um 이내인지 확인하기 위해 고정밀 계측기 광학 눈금자와 정밀 작업대를 채택합니다.
l 줌 렌즈와 고해상도 컬러 디지털 카메라를 채택하여 왜곡 없이 선명한 화질을 보장합니다.
l LED 차가운 표면 광원과 하단 LED 평행 광원을 프로젝터 조명으로 채택합니다.
l LED 차가운 표면 광원과 하단 LED 평행 광원을 프로젝터 조명으로 채택합니다.
l 측정된 지점을 조준하기 위해 십자선의 적절한 색상을 조정하도록 채택합니다.
l 고품질 컬러 스크린 계측 다기능 디지털 판독 DP400을 데이터 처리 시스템으로 채택합니다.
기술 사양:
| 상품 | 바이데오측정 프로젝터 |
| 모델 | VMP-1510 |
| 암호# | 525-020P |
| 화강암 무대 | (310*220)mm |
| 유리 무대 | (179.5*129.5)mm |
| X/Y 축 이동 | (150*100)mm |
| Z 축 이동 | 고정밀 리니어 가이드, 유효 이동 거리 100mm |
| X/Y 선형 스케일 | 해상도: 0.5um |
| 기기 베이스 및 컬럼 | 고정밀 화강암 석재 |
| 측정 정확도* | E1x, y: 2.5+L/200um |
| E2xy: 4+L/200um | |
| 반복성 정확도 | 2um |
| 조명 시스템 | LED 차가운 표면 조명 |
| 하단 LED 평행광 | |
| 옵션 동축 조명 | |
| HDMI 카메라 | 1/3" 2MPixel 고해상도 카메라: 1920*1080@30fps |
| 비디오 확대 | 6.5X 고해상도 줌 렌즈(광학 배율: 0.7X~4.5X, |
| 비디오 배율: 26X~172X(21.5' 모니터) | |
| 무선 마우스 | 측정점을 조준하는데 적합한 십자선의 색상을 조정하기 위해 적용 |
| HDMI LCD 모니터 | 21인치 HDMI LCD 모니터 |
| 측정 데이터 처리 | 다국어 영어, 중국어 번체, 기타 언어 버전 옵션을 갖춘 디지털 판독 DP400 |
| 전원공급장치 | AC220V/50Hz; 110V/60Hz |
| 크기(WxDxH) | (462*401*725)mm |
| 총중량/순중량 | 60/48Kg |

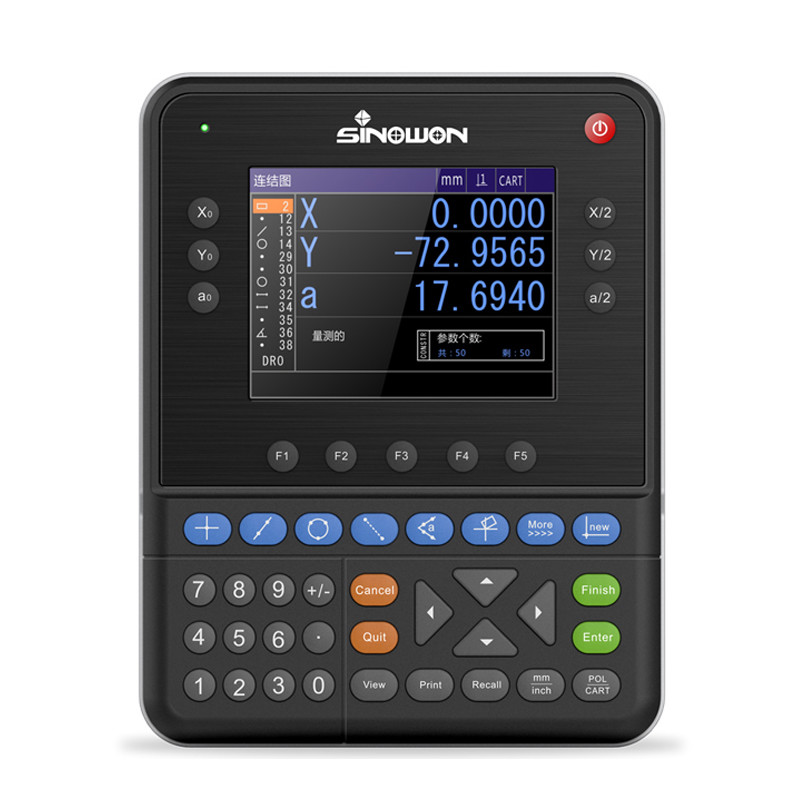

비디오 측정 프로젝터의 다기능 디지털 판독 DP400
특징:
Ø 5.6〃컬러 스크린 및 밀봉된 실리콘 터치 버튼, 전체 정보, 친숙한 작동, 긴 수명 사용;
Ø 100개의 영구 이미지 요소를 저장하고 현재 날짜를 설정하고 저장할 수 있습니다.
Ø 다기능 측정: 점, 선, 원, 각도, 거리, 직사각형, 나사산, 타원, 슬롯, 반올림, 사전 설정, 구성 등;
Ø 앞면 또는 반대 방향 계산 기능, 1/2 값, 중간점, 허용 기능, 호출 기능, REC(기록) 기능 및 사이클 측정;
Ø 단면 및 선형 보상은 3축에 사용 가능하며 측정 정확도가 매우 높습니다.
Ø 풋 스위치, 프린터, 광학 가장자리 감지 및 기타 여러 보조 측정 도구를 연결할 수 있습니다.
Ø 극좌표계를 사용하여 밀리미터와 인치를 표시할 수 있으며 쉽게 이동할 수 있습니다.
Ø 독립적인 비밀번호 허용 기능을 통해 잘못된 조작으로 인한 데이터 이탈 가능성을 방지하기 위해 비밀번호 허용으로 원래 설정을 변경할 수도 있습니다.
Ø 다중 언어 지원: 중국어, 영어 및 기타 언어.
다기능 디지털 판독 사양:
| 상품 | 비디오 측정 프로젝터의 다기능 디지털 판독 |
| 모델 | DP400 |
| 암호# | 510-340 |
| 언어 | 중국어, 포르투갈어, 독일어, 영어 등 |
| LCD 화면 크기 | 115mm×85mm |
| LCD 화면 해상도 | 640*480 |
| 디지털 디스플레이 범위 | 8자리(소수점 포함) |
| 디스플레이 축 | 3축(X,Y,Z/Q) |
| Z/Q 디스플레이 모델 | 길이 또는 각도 |
| 각도 표시 모델 | 도, 분, 초 또는 도 |
| 선형 스케일의 시그나 |
두 개의 90° 위상각 차이의 TTL 구형파 또는 AC 사인파, 10MA보다 큰 드라이브 용량 |
| 선형 스케일 분해능 | 0.1um,0.2um,0.5um, 1um,2um,5um |
| 전송 속도 | 4800,9600,14400,19200,38400,57600 |
| 데이터 출력 포트 | RS232,DB-9 상위 인터페이스 |
| 조작 키보드 | 밀폐형 실리콘 터치형 키보드 |
| 확장 포트 | 풋 스위치, 프린터, 광학 엣지 파인더 등 |
| 입력 전원 공급 장치 | AC90V-240V,15W |
