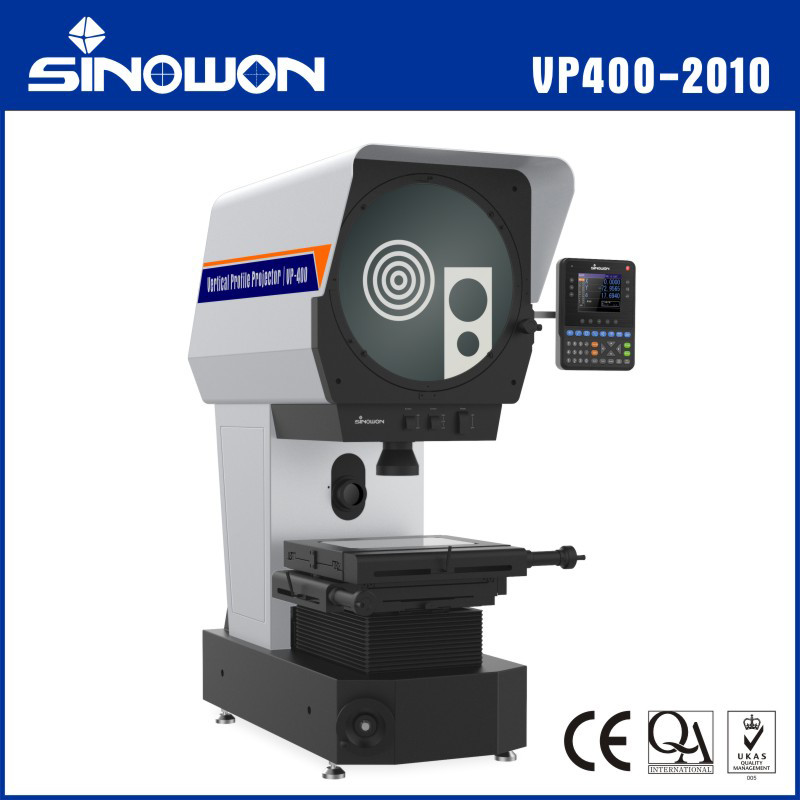

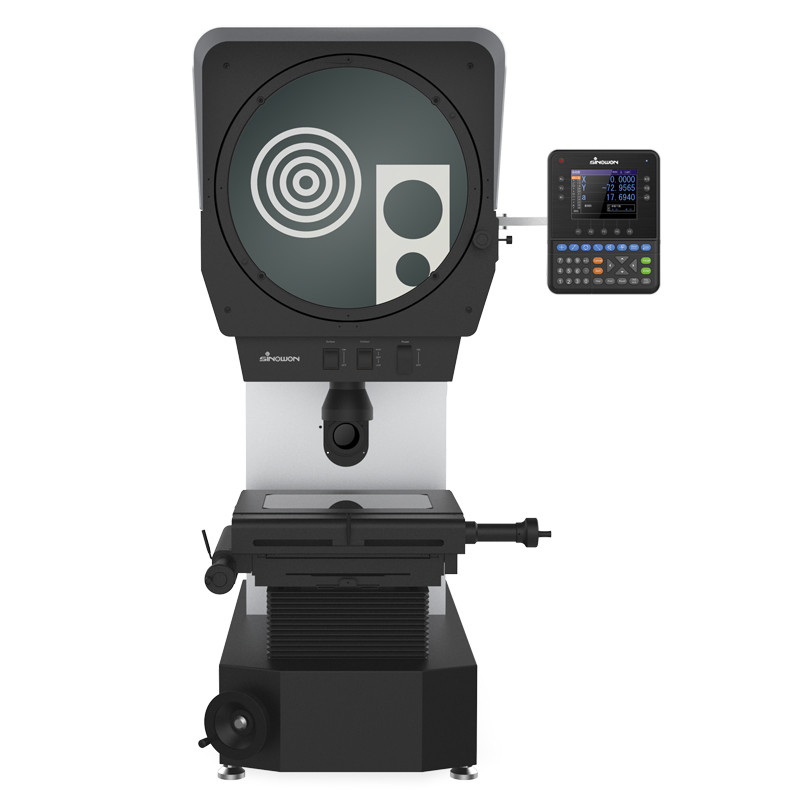

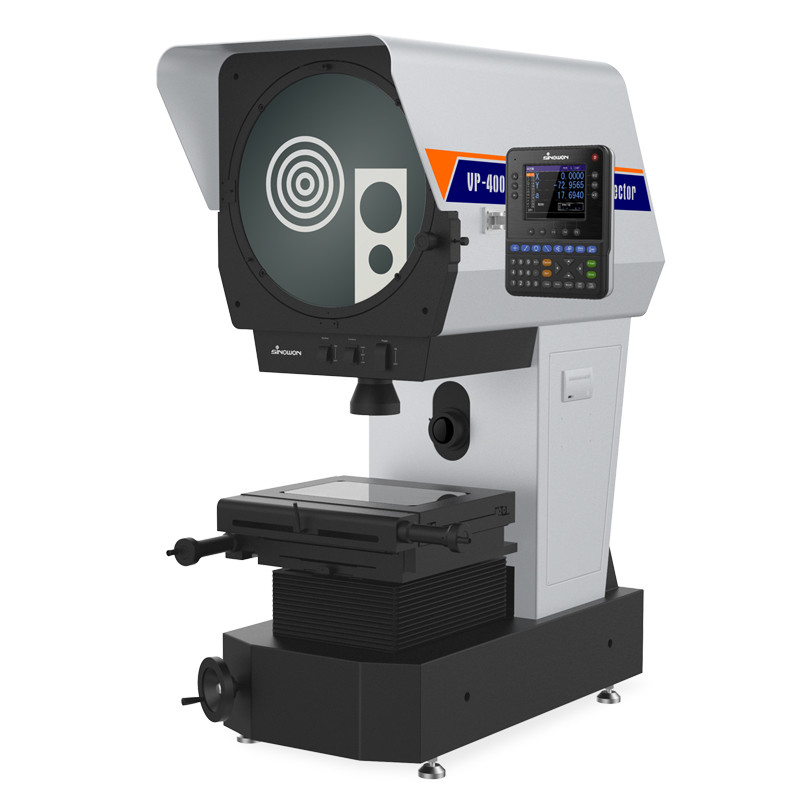

Ø400mm 디지털 수직 프로필 프로젝터 VP400-2010
특징:
● 리프팅 시스템은 크로스 롤레일 레일과 정밀 스퀴 드라이브를 채택하여 리프팅 드라이브를 더 편안하고 안정적으로 만듭니다.
● 코팅 과정 반사기, 더 명확 한 이미지 및 우수한 먼지 방지;
● 조정 가능한 윤곽 및 표면 조명, 차이 작업 조각 수요를 충족시키기 위해;
● 정밀 측정 수요를 보장하기 위해 높은 빛과 긴 사용 기간 LED 조명
● 높은 해상도 광 시스템, 명확한 이미지 및 확대 오류는 0.08% 미만입니다.
● 강력 한 양축 팬 냉각 시스템, 사용 수명을 크게 증가;
● 강력하고 다채로운 DRO DP400, 빠르고 정확한 2D 측정;
● 내장된 미니 프린터, 데이터를 인쇄하고 저장할 수 있습니다.
● 표준 10X 객체, 선택적 5X, 20X, 50X 객체, 회전 테이블, 발 스위치, 클램프 등
스펙트럼
| 상품 | Ø400mm 디지털 수직 프로필 프로젝터 | |
| 반면 이미지 | VP400-2010 (#511-410) | VP400-2515 (#511-420) |
| 앞면 이미지 | VP400-2010Z ((#511-410Z) | VP400-2515Z ((#511-420Z) |
| 금속 스테이지 크기 | 308x408mm | 308x408mm |
| 유리 스테이지 크기 | 198x306mm | 198x306mm |
| 무대 여행 | 200x100mm | 250x150mm |
| 제품 크기 (L × W × H) | 1003x617x1309mm | 1003x617x1309mm |
| 포장 크기 (L × W × H) | 1200x800x1580mm | 1200x800x1580mm |
| 집중력 | 100mm | |
| 정확성 | ≤3+L/200 ((um) | |
| 결의 | 0.0005mm | |
| 부하 무게 | 10kg | |
| 화면 | 지름:φ412mm, 측정 범위 ≥ Ø400 | |
| 회전 각 0~360°;해상도: 1 또는 0.01°,정밀도 6 | ||
| 디지털 판독 | DP400 (510-340) 다기능 다채로운 LCD 디지털 판독기 | |
| 조명 |
콘투어 조명:3.2V/10W LED 표면 조명:3.2V/10W LED |
|
| 작업 환경 | 온도 20°C±5°C, 습도 40%~70%RH | |
| 전원 공급 | AC110V/60Hz; 220V/50Hz,150W | |
| 총중량/순중량 | 280kg/230kg | 280kg/230kg |

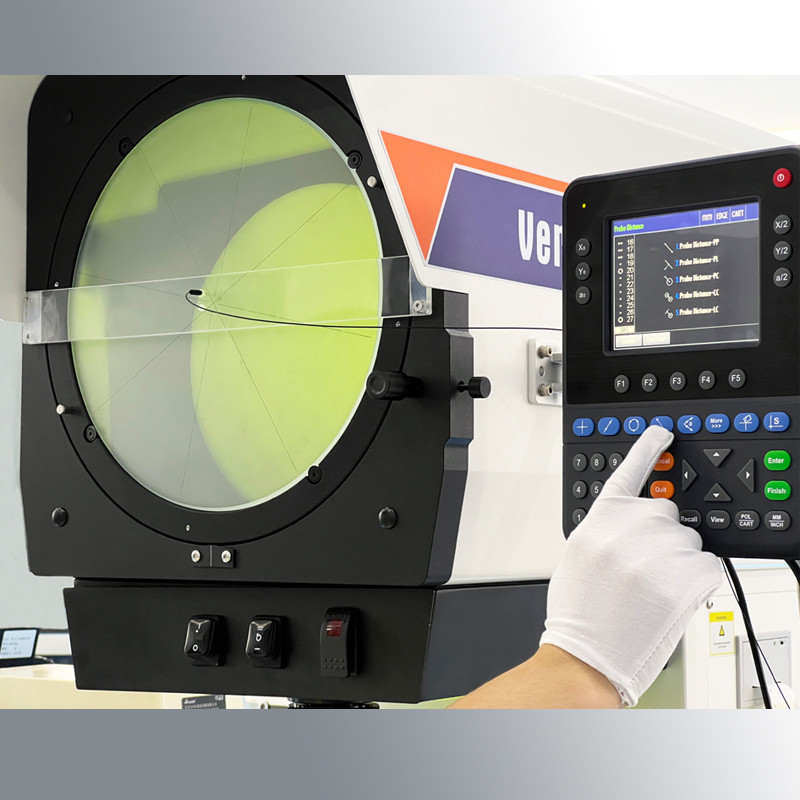

컬러 화면 다기능 디지털 판독 DP400
특징:
● 5.6~ 컬러 스크린 및 밀폐 된 실리콘 터치 버튼,완전 정보, 편리한 조작, 긴 사용 기간;
● 현재 날짜를 설정하고 저장할 수 있는 100 영구 이미지 요소를 저장;
● 다기능 측정: 포인트, 선, 원, 각, 거리, 직사각형, 나사선, 타원형, 슬롯, 둥글림, 미리 설정, 구조 등
● 앞면 또는 반대 방향 계산 기능,1/2 값, 중간점, 허가 기능, 호출 기능, REC (기록) 기능, 및 사이클 측정
● 3 축에 대한 절단 및 선형 보상이 가능하며 측정 정확도를 높게 보장합니다.
● 발 스위치,프린터, 광적 가장자리 감지 및 기타 여러 보조 측정 도구를 연결할 수 있습니다.
● 극 및 좌표 시스템으로, 밀리미터 및 인치 표시 할 수 있으며, 쉽게 이동 할 수 있습니다.
● 독립 암호 권한 기능으로, 잘못된 동작으로 데이터 오차의 가능성을 방지하기 위해, 그것은 또한 암호 권한으로 원래 설정을 변경할 수 있습니다;
● 여러 언어를 지원합니다:중국어, 영어 및 다른 언어.
사양:
| 모델 | DP400 |
| 코드# | 510-340 |
| 언어 | 간단한 중국어, 복잡한 중국어, 포르투갈어, 독일어, 영어 등 |
| LCD 화면 크기 | 115mm × 85mm |
| LCD 화면 해상도 | 640*480 |
| 디지털 디스플레이 범위 | 8자리 (절미점으로) |
| 표시축 | 3축 (X,Y,Z/Q) |
| Z/Q 디스플레이 모델 | 길이 또는 각 |
| 각 표시 모델 | 학위, 분기 및 두 번째 또는 학위 |
| 선형 규모 신호 | TTL 평면파 또는 AC 시노파 두 개의 90° 파스 각 차이, 10MA 이상의 구동 용량 |
| 선형 스케일 해상도 | 0.1m,0.2m,0.5mm, 1mm, 2mm, 5mm |
| 보드율 | 4800,9600,14400,19200,38400,57600 |
| 데이터 출력 포트 | RS232,DB-9 부모 인터페이스 |
| 동작 키보드 | 밀폐 된 실리콘 터치 타입 키보드 |
| 확장 항구 | 발 스위치, 프린터, 광적 가장자리 탐색기 등 |
| 입력 전원 공급 | AC90V-240V,15W |
| 운영 환경 | 작업 온도: 0 °C~40 °C, 저장 온도:-10 °C~60 °C, 상대 습도:<90%RH |
