충격 세 상자 열 S충격 세 상자 테스트 선형 온도 제어 (등온)챔버 STS3 시리즈
저온 충격 원리:
냉동 챔버의 온도가 냉동 시스템을 통해 설정 값으로 낮아진 후, 냉동 챔버의 실린더 댐퍼가 열리고, 순환 팬이 저온 공기를 테스트 챔버로 보내어 테스트 챔버의 온도를 설정 값으로 빠르게 낮추어 저온 충격을 달성합니다.
열 C곡선:P원리:
공기가 가열 와이어에 의해 가열되고, 열이 고온 상자 댐퍼를 통해 순환 팬에 의해 테스트 챔버로 보내져 테스트 기계의 온도가 설정 값으로 빠르게 상승하여 고온 테스트를 완료합니다.
제품 소개:
세 개의 탱크 열 충격 테스트 챔버는 제품(완제품), 구성 요소, 부품 등이 온도 변화에 갑자기 견딜 수 있는 능력을 평가하는 데 사용됩니다. 이 온도 충격 테스트는 테스트 샘플에 대한 온도 변화의 영향을 한 번 또는 여러 번 이해할 수 있습니다. 온도 변화 테스트에 영향을 미치는 주요 매개변수는 온도 변화 범위의 고온 및 저온 값, 고온 및 저온에서 샘플의 유지 시간, 테스트 사이클 수입니다. 연구 개발에서 검사 및 생산에 이르기까지 광범위한 분야에서 일반적으로 사용됩니다.
제품 특징:
테스트 표준:
GB/T2423.22 (IEC60068-2-14), ISO16750, IPC-TM-650 및 기타 일련의 표준의 온도 충격 테스트 요구 사항을 충족합니다.

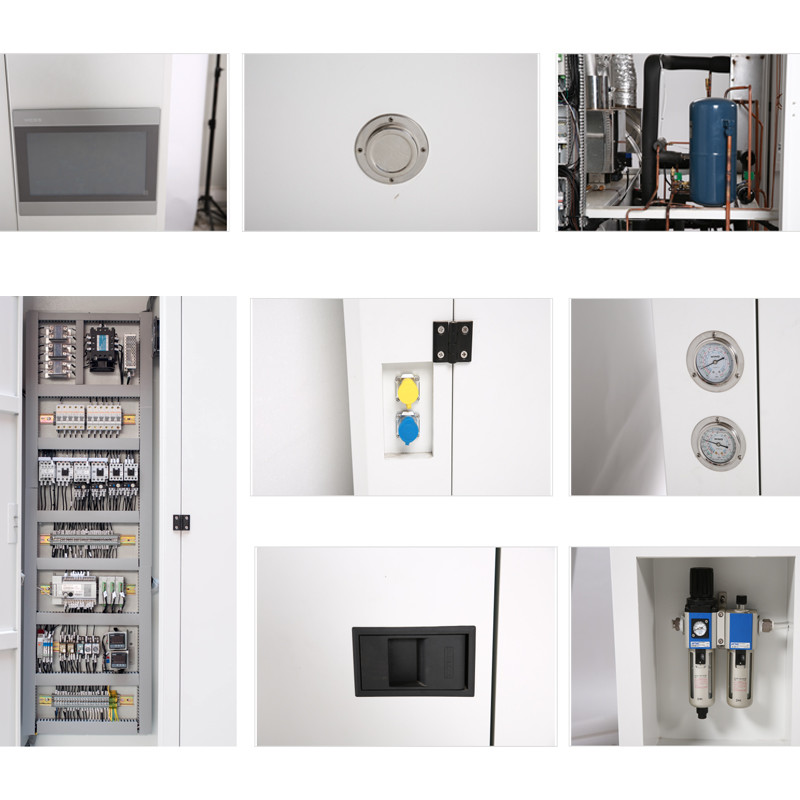

세부 D표시:
사양:
| 상품 | 세 상자 열 충격 테스트 챔버 | ||
| 모델 | STS3-100 | STS3-150 | STS3-225 |
| 코드# | 221-231 | 221-241 | 221-251 |
| 내부 치수 (W*H*D)mm | 500*400*400 | 600*500*500 | 750*500*600 |
| 외부 치수(W*H*D)mm | 실제 제품 또는 견적이 우선합니다! | ||
| 예열 온도 상한 | 180℃ (비표준은 200℃로 사용자 정의 가능) | ||
| 온도 상승 시간 | R.T→+200℃≤40분 | ||
| 예열 온도 하한 | A (-10℃~-55℃);B (-10℃~-65℃);C (-10℃~-80℃) 조건은 선택 사항입니다. | ||
| 온도 강하 시간 | R.T→-80℃≤90분 | ||
| 고온 충격 범위 | 60~+150℃ (180℃로 사용자 정의 가능) | ||
| 저온 충격 범위 | L (-10℃~-40℃);F (-10℃~-55℃);X (-10℃~-65℃) 조건은 선택 사항입니다. | ||
| 온도 변동 | ≤±0.5℃ | ||
| 온도 편차 | ≤±2℃ | ||
| 온도 회복 시간 | ≤5분 | ||
| 댐퍼 전환 시간 | 고온 탱크 ←→ 저온 탱크 강철 3초 이내 | ||
| 요람 이동 시간 | 10초 이내 | ||
| 내부 및 외부 상자 재료 | 강판 페인트 또는 304 스테인리스 스틸 | ||
| 단열재 | 고온 및 저온 내성 고밀도 폴리우레탄 폼 단열재 | ||
| 냉동 방법 | 공랭식 또는 수냉식, 수입 브랜드 압축기 사용 | ||
| 안전 보호 장치 | 누출 및 단락 보호, 압축기 고압 및 저압 보호, 냉매 고압 보호, 고장 경보 시스템 | ||

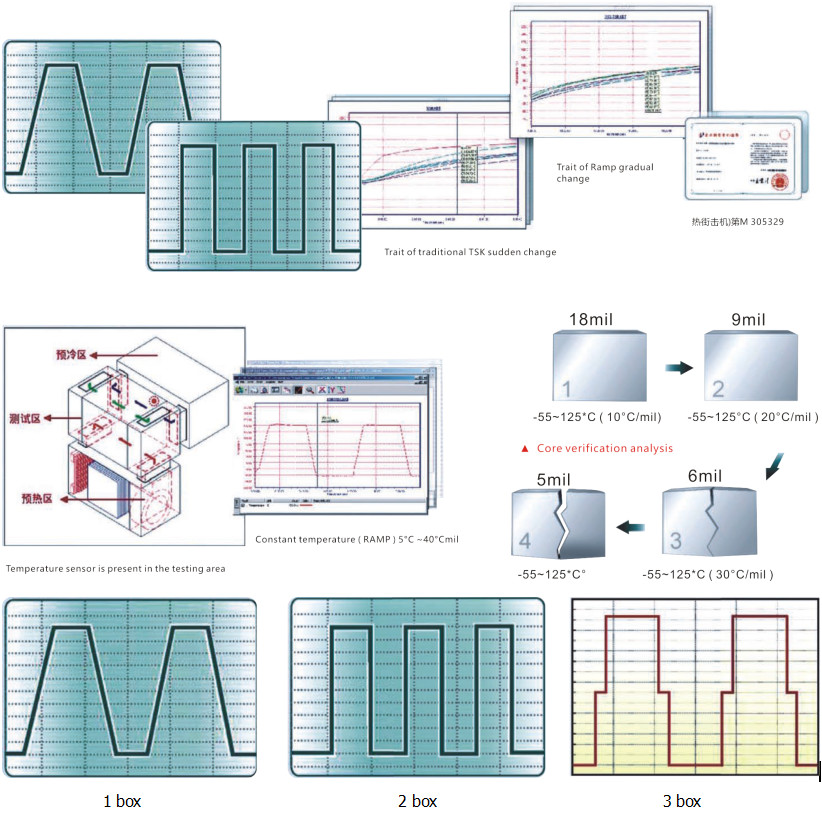

제상 세 상자 시간세 상자 I
충격 C곡선:선형 온도 제어 (등온)
