광장 비전 플래시 측정, 높은 정확성, 자동화 특성으로, 텔레센트릭 영상 촬영과 지능형 이미지 처리 소프트웨어는 함께 측정합니다.모든 측정 작업이 극도로 효율적이 됩니다.그냥 유효한 측정 범위에 작업 부품을 배치 하 고 버튼을 누르면,모든 2차원 크기의 작업 조각은 테스트 데이터가 즉시 완료되면 자동으로 수출됩니다..
산업용 용도:
그것은 기계, 전자, 곰팡이, 주사형조, 하드웨어, 고무, 저전압 전기 기기,자기 물질, 정밀 스탬핑, 커넥터, 터미널, 휴대 전화, 가전, 인쇄 회로 보드, 의료기기, 시계, 절단 도구 등
제품 특성:
l 소픽셀 가장자리 감지, 자동 껍질 제거 및 비정상적인 점 제거 및 최소 제곱 회귀와 같은 이미지 처리 알고리즘이 테스트 정확성을 보장합니다.
l 테스트 플랫폼을 움직이지 않고 전체 이미지 측정을 가능하게 함으로써 차원 측정의 규정을 깨고 빠른 속도와 높은 정확도를 특징으로합니다.
■ 샘플의 모양과 방향은 반복된 위치 없이 자동으로 기억될 수 있습니다. 작업 조각은 배치 후 단 하나의 버튼을 누르면 측정될 수 있습니다.
l 장비가 여러 작업 조각과 테스트 요소를 자동으로 식별 한 후에 자동으로 측정 할 것이기 때문에 대량 측정에 적합합니다.
l 측정 값은 기록되고 자동으로 출력되며, 그 다음 통계 및 분석이 수행되어 테스트 데이터의 적용을 더 편리하게합니다.
l 높은 필드 깊이, 낮은 왜곡의 텔레센트릭 렌즈는 명확한 가장자리 이미지를 보장하기 위해 사용되며 왜곡이 없습니다. 실제 제품 크기를 복원하고 측정 오류를 제거합니다.그리고 측정 정확성과 반복성을 보장합니다..
l 효율적인 대량 측정은 측정 시간을 크게 단축시키고 측정 효율을 향상시키고 인력 비용을 줄이고 인적 오류를 제거합니다.
기술 매개 변수:

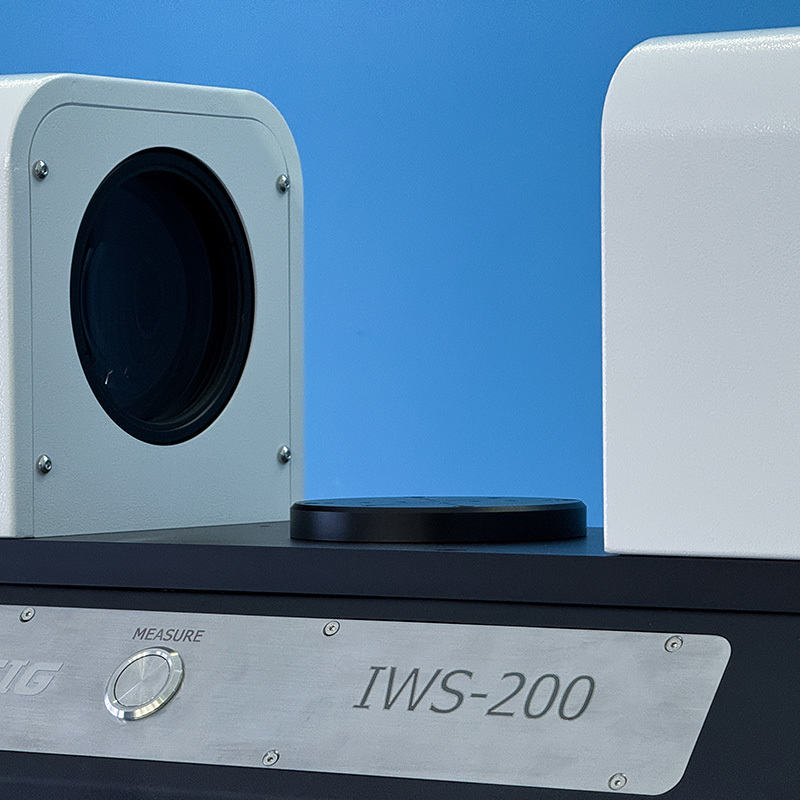

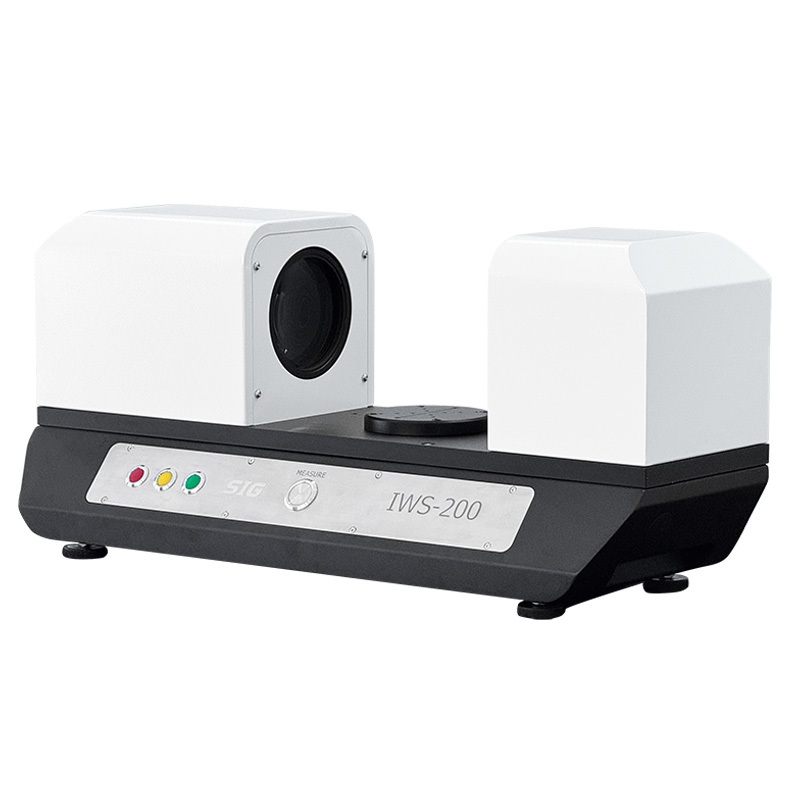

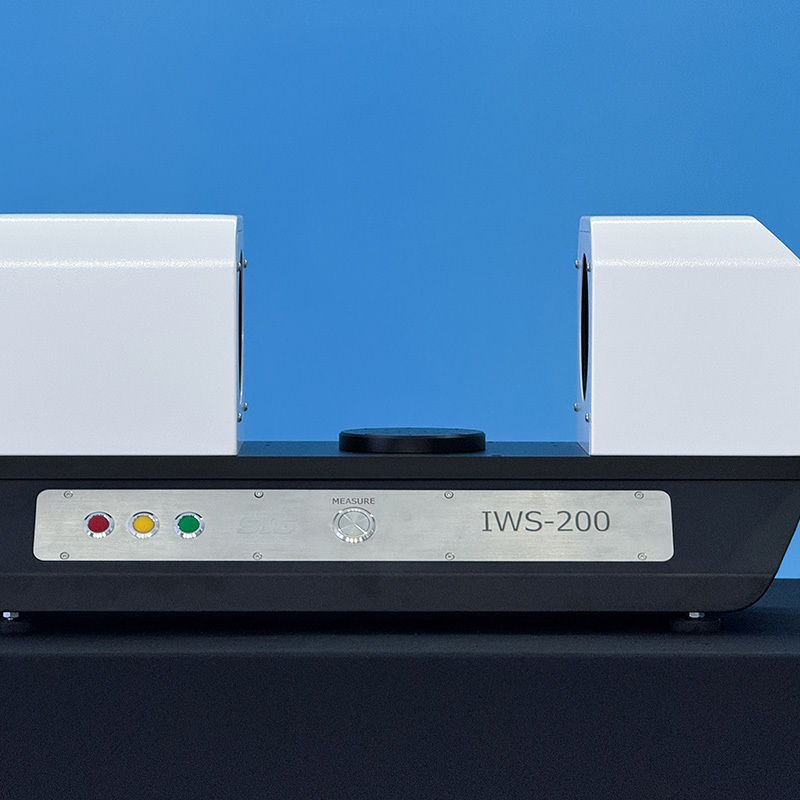

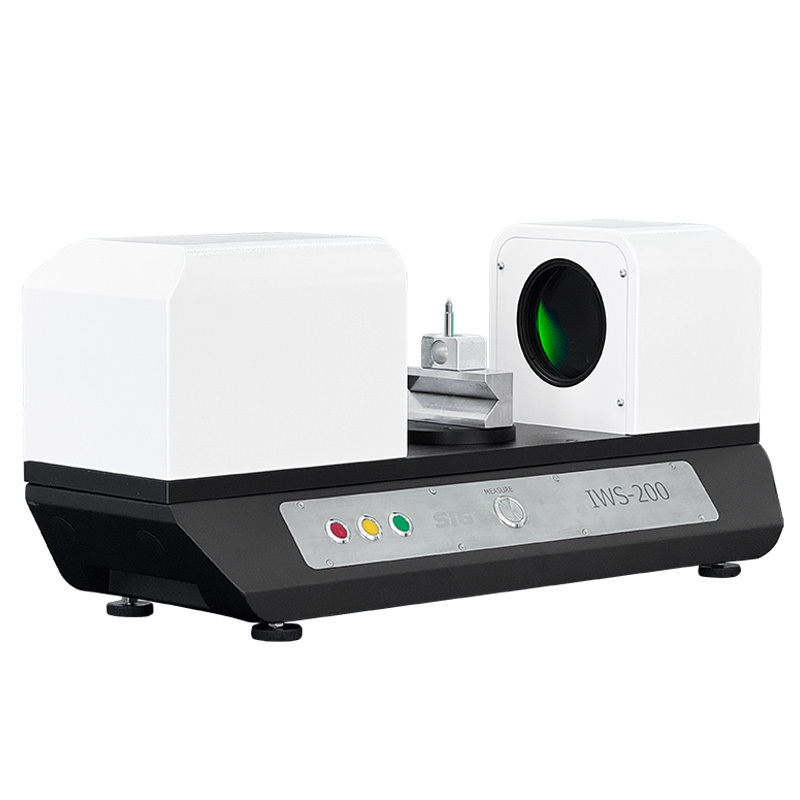

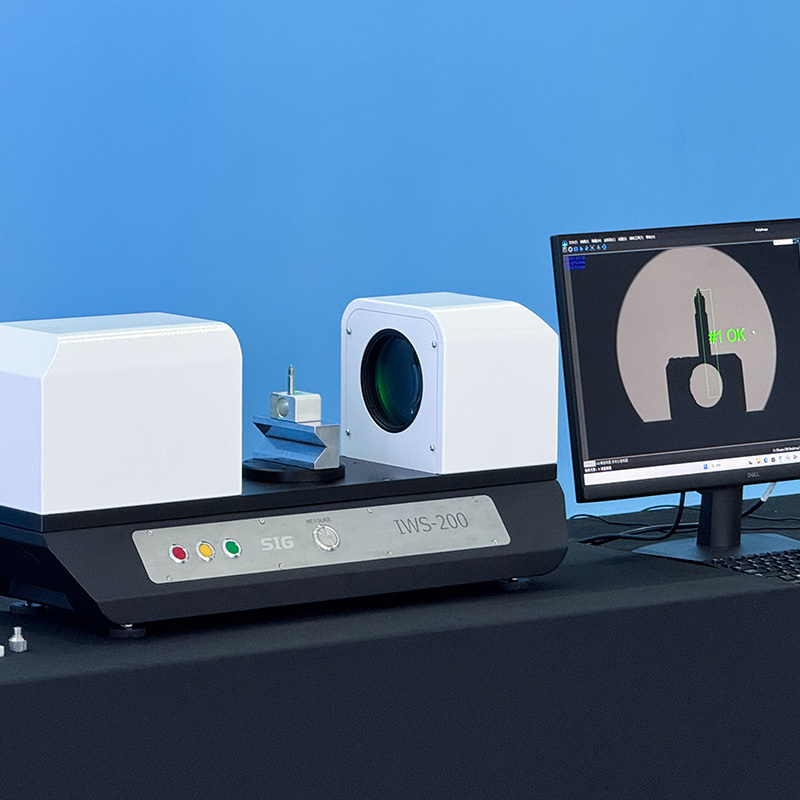

| 상품 | 수평 인스턴트 시력 측정 시스템 |
| 모델 | IWS-200 |
| 코드 # | 500~200 |
| 측정 범위 | φ100mm, 스테이지 외 지름 120mm |
| 작업 거리 | 145mm (결정, 무대 중앙에) |
| 측정 정확성 | ±2.0μm |
| 반복 정확성 | ±0.5μm |
| 이미지 센서 (픽셀) | 1인치 USB3.0 카메라, 2000W 픽셀 |
| 조명 시스템 | 평행 하단 조명 소스, 표면 반지 조명 옵션 |
| 렌즈 | 단일 확대전도 망원경 |
| 필드 깊이 | 12mm |
| 업무 환경 | 온도: 0°~45°C |
| 습도:45% ~ 75% RH | |
| 진동:<0.002g,<15Hz | |
| 측정 소프트웨어 | 지오메아 전용 한 버튼 플래시 측정 소프트웨어 |
| 시험 시간 | <5S (시험 크기가 100개 미만) |
| 출력 데이터 | 자동 출력 테스트 데이터 보고 |
| 측정 함수 | 2차원 측정: 점, 직선, 원, 활, 각, 거리, 타원, O 반지, 구석, 직사각형, 병렬성 |
| 보조 기능 | 교차점, 평행, 수직, 접면, 동등 |
| 기하학적 허용 |
차원 허용, 위치 허용, 형태 및 위치 허용 (정치, 동심, 세로, 병렬성, 진정한 둥글성, 진정한 직선성, 윤곽 등) |
| 기계 운반 용량 | 20kg |
| 운영체제 | WIN10, 32/64비트 운영 체제 지원 |
| 운영 언어 | 영어, 간소화 중국어, 전통 중국어, 다른 언어 추가 할 수 있습니다 |
| 전원 공급 | 220V/50Hz/10A |
| 윤곽 차원 (D)WH) | (715*263*318) mm (디스플레이를 제외한) |
| 순중량 | 31kg |
