자동 시력 측정 시스템 ‧ 비 접촉 정밀 측정기 자동 플래시 시리즈

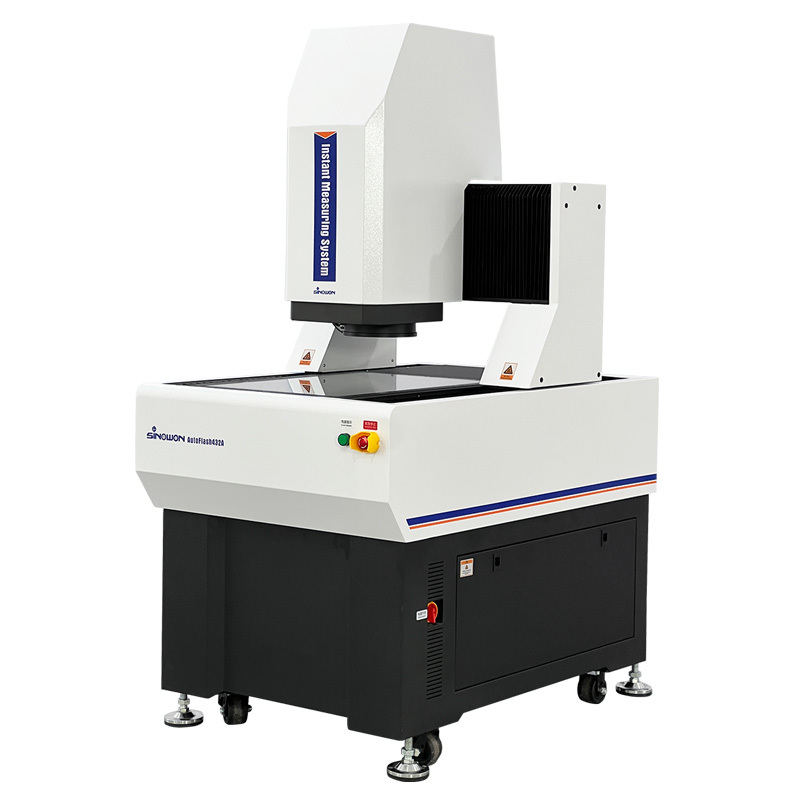

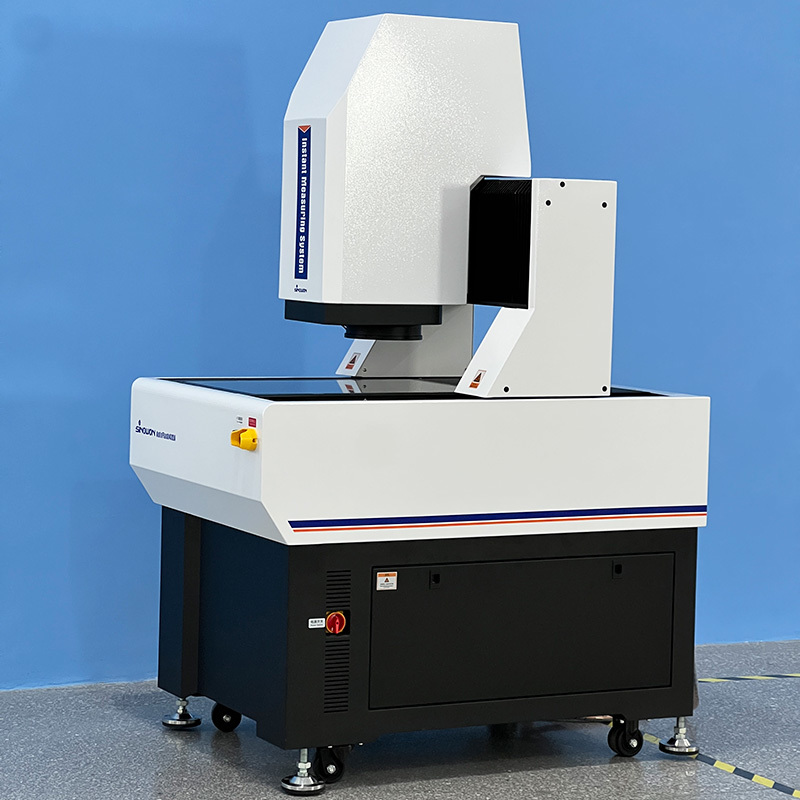

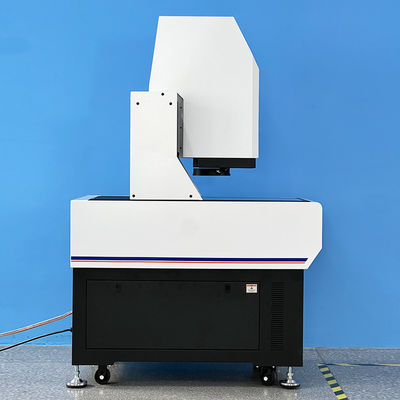

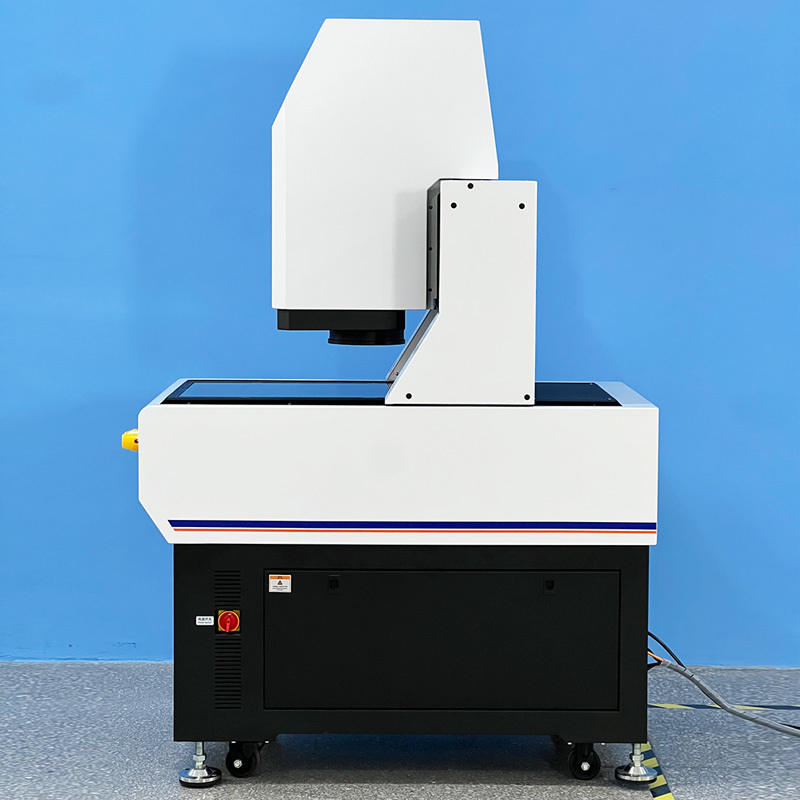

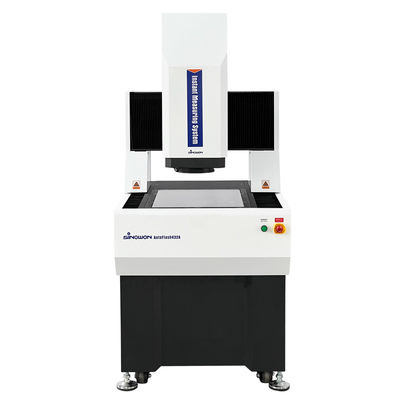

모바일 브릿지 인스턴트 비전 측정 시스템 AutoFlash 시리즈

제품 소개:

AutoFlash 시리즈는 3축 자동 전기 제어 기능을 갖춘 GD&T 측정을 위해 특별히 개발된 고정밀 완전 자동 인스턴트 비전 측정 시스템입니다. 자동 초점, 자동 조명 제어, 하드웨어 및 소프트웨어의 자동 이동 구성을 갖추고 있어 선형 및 기하학적 치수를 빠르고 정확하게 측정할 수 있습니다. 모바일 브릿지 구조는 측정 대상물을 정지 상태로 유지하여 측정 정확도와 안정성을 보장하므로 전자, 의료 장비, LCD, 항공 우주 등과 같은 산업 분야의 측정에 적합합니다.

제품 특징c:

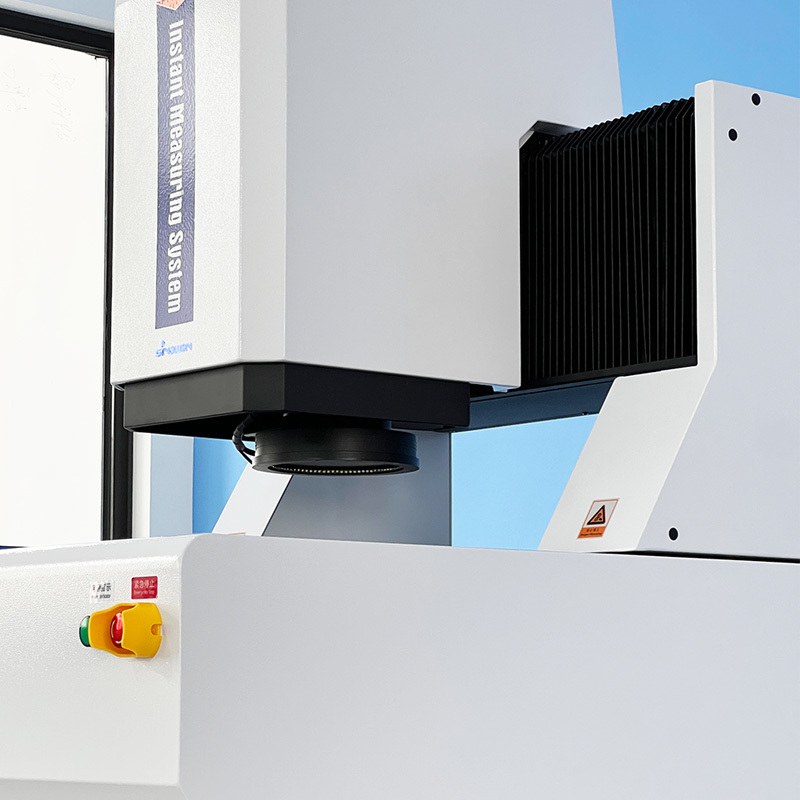

• 2000만 화소 카메라와 이중 배율의 듀얼 텔레센트릭 렌즈를 장착하여 뛰어난 이미징 품질을 제공합니다.
• 0.02° 미만의 높은 텔레센트릭 디자인은 높이 차이가 큰 제품의 측정 정확도를 보장합니다.
• 0.01% 미만의 낮은 TV 왜곡과 전체 이미지에 걸쳐 왜곡의 균일성은 측정의 동적 반복 정확도를 보장합니다.
• 듀얼 배율 디자인은 넓은 시야와 고배율의 고정밀 측정을 통해 효율적인 측정을 가능하게 하여 고객의 효율성과 정확성에 대한 이중 요구 사항을 충족합니다.
• XYZ 3축 CNC 완전 자동 정밀 제어는 정확한 위치 지정을 보장합니다.
• 인도산 대리석 베이스와 기둥을 사용하여 우수한 안정성을 제공합니다.
• 정밀 선형 가이드, 접지 볼 스크류, AC 서보 모터 등을 사용하여 모션 시스템의 정확성과 안정성을 보장합니다.
• 0.1μm 고정밀 선형 스케일은 시스템의 위치 지정 및 측정 정확도를 보장합니다.

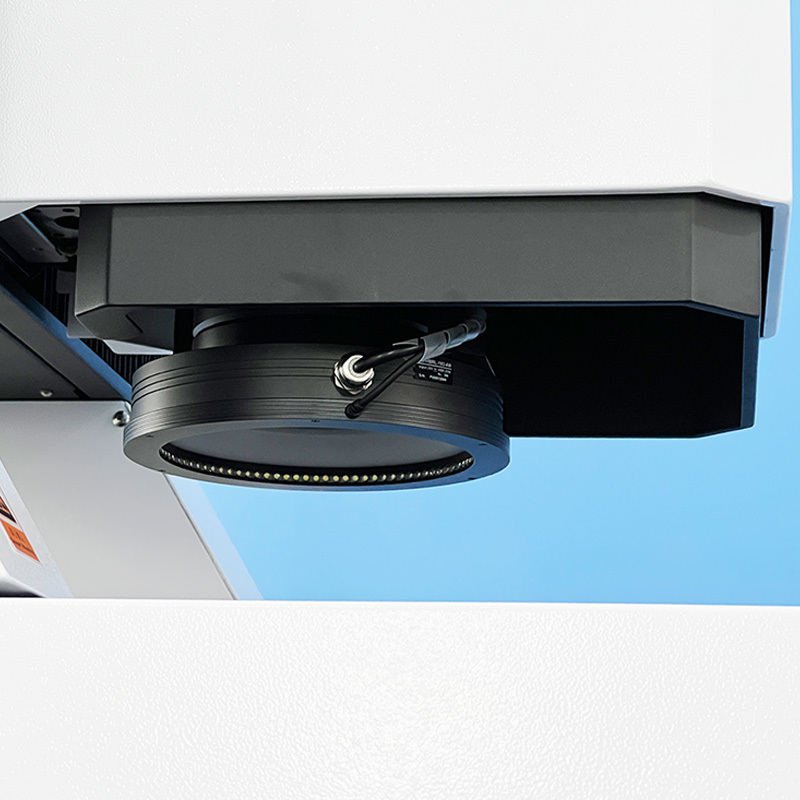

• 다양한 측정 시나리오에 적응하기 위해 다양한 광원과 지능형 리프팅 기능을 갖추고 있습니다.
• 강력하고 사용하기 쉬운 Geomea 측정 소프트웨어는 품질 관리를 향상시킵니다.
• 자동 측정 프로그램을 설정하여 배치 측정을 효율적이고 빠르게 완료할 수 있습니다.
• 선택 사양인 비접촉 백색광 센서를 사용하여 두께, 평탄도 등을 측정할 수 있습니다.

응용 분야:

• 대형 물체의 정밀 측정에 적용할 수 있습니다.
• 3C 산업: 휴대폰 화면, 휴대폰 케이스
• 전자 산업: PCB 보드
• 신에너지: 리튬 배터리
• 자동차 산업: 정밀 부품

사양:

제품 구성 모델 설명 (AutoFlash432 예시):

Instant 비전 측정 시스템 모델 및 사양:

인스턴트 비전 측정 시스템 측정 공간 가이드 테이블:

기타 이동 사양은 고객의 요구에 따라 맞춤 설정할 수 있습니다.
