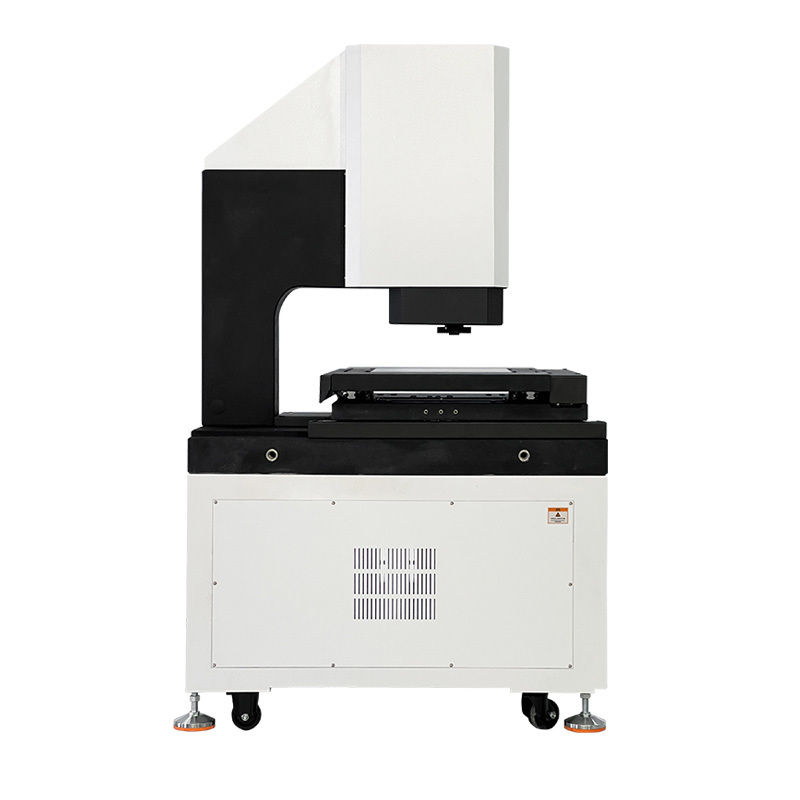

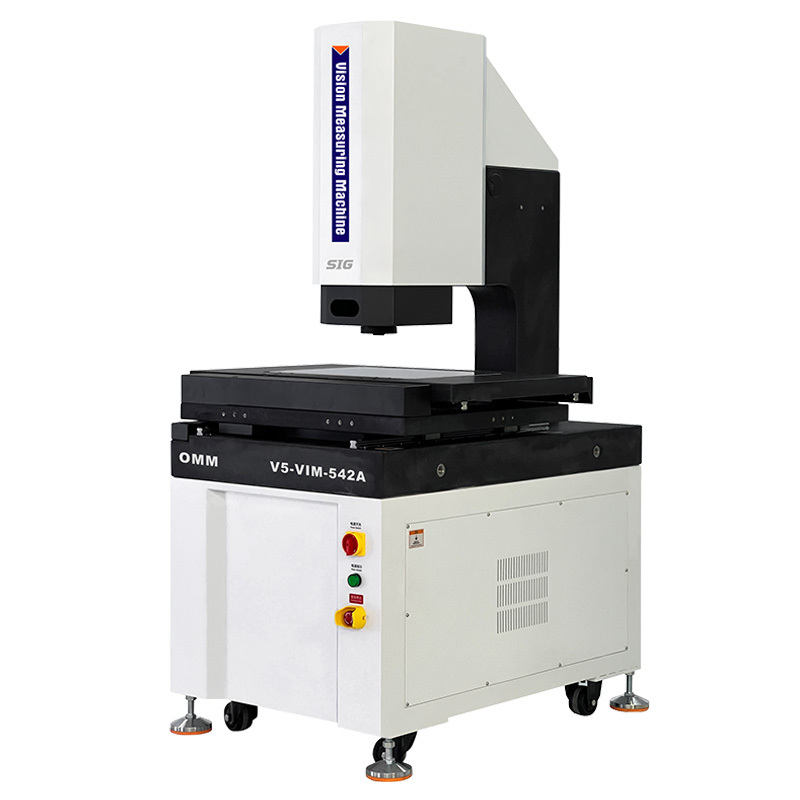

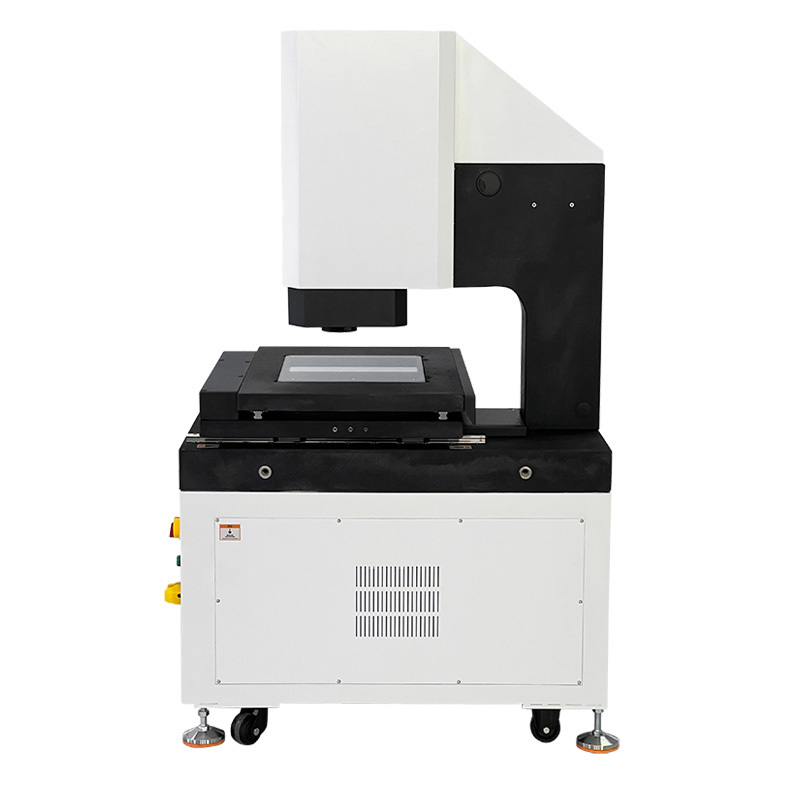

캔티레버 자동 시력 측정 기계 V5-VIM시리즈
제품 특성:
l XYZ 3축 CNC 자동 정밀 제어, 정확한 위치;
l 그라니트 기반과 기둥, 좋은 안정성
l 정밀 선형 가이드, 밀링 등급의 볼 스크루 및 AC 서보 모터 등이 운동 시스템의 정확성과 안정성을 보장합니다.
l 0.5μm의 고정도 격자 릴리얼을 사용하여 시스템의 위치 정확성과 측정 정확성을 보장합니다.
l 높은 해상도의 디지털 카메라로 명확한 관찰과 정확한 측정의 요구를 충족시킵니다.
6.5X 고화질 광체 렌즈, 정확한 확대, 일회성 픽셀 수정
l 프로그램 제어 5 링 8 영역 LED 표면 조명 및 병렬 LED 윤곽 조명 시스템은 256 레벨의 밝기 조절을 지능적으로 실현합니다.
l 강력한 기능과 조작이 쉬운 자동 비전 측정 소프트웨어 iMeasuring.
사양:
| 상품 | 캔티레버 자동 시력 측정 기계 V5-VIM시리즈 | |||||
| 모델 | V5-VIM-322 | V5-VIM-432 | V5-VIM-542 | V5-VIM-652 | ||
| X/Y 축 이동 (mm) | 300*200 | 400*300 | 500*400 | 600*500 | ||
| 정확성* | E1x,y | 2.0+L/200 ((um) | ||||
| E1xy | 3.0+L/200 ((um) | |||||
| E1z | 4.0+L/200 ((um) | |||||
| Z축 이동 (mm) | 200 (선택하면 300mm/400mm까지 높일 수 있습니다) | |||||
| 스케일의 해상도 | 고정밀 유리 격자 릴리어, 해상도 0.5um | |||||
| 작업 테이블 소재 | 대리석 | |||||
| 가이드 모드 | 고 정밀 선형 가이드, 이중 트랙 이중 슬라이더 가이드 | |||||
| 동작 모드 | 조이스틱 컨트롤러, 마우스 조작, 자동 탐지 프로그램 | |||||
| 작동 방식 | 원격 제어 손잡이, 마우스 조작, 프로그래밍 자동 감지 | |||||
|
조명 시스템 |
윤곽 | LED 평행 모서리 조명 | ||||
| 표면 | 0~255 스테프리스 조절 8 디비전 LED 표면 조명 | |||||
| 코아시얼 | 선택적 높은 밝기점 LED등 | |||||
| 비디오 시스템 | "고해상도 디지털 카메라" 1/2.9 | |||||
| 6.5X 전자 피드백 줌 렌즈 Zoom745EF 광학 확대:0.7X-4.5X, 비디오 확대: 28X~180X | ||||||
| 측정 소프트웨어 | i측정 | |||||
| 운영체제 | WIN10/11-32/64비트 운영 체제를 지원합니다. | |||||
| 언어 | 영어, 간소화 중국어, 전통 중국어, 다른 언어 버전이 추가 될 수 있습니다. | |||||
| 작업 환경 | 온도는 20°C 2°C이고, 온도 변화는 1°C/hr 미만입니다. 습도는 30% ~ 80% RH입니다. 진동은 <0.02g, ≤15Hz입니다. | |||||
| 전원 공급 | 220V/50Hz/10A | |||||
| 기계 베어링 | 0~30Kg (최종 운반 용량: 50Kg) | |||||
| 크기 (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | ||
| 순중량 (kg) | 396 | 466 | 560 | 796 | ||
| 선택적 구성 | 전자 피드백 줌 렌즈, 전기 줌 렌즈, 콘택트 프로브, 백색 스펙트럼, 3D 카메라, 무선 블루투스 리모컨 | |||||
참고:
L는 길이를 측정합니다 ((mm), Z축의 기계적 정확도 및 초점 정확도는 작업 조각의 표면과 크게 관련이 있습니다.
증폭은 대략적인 값이고 모니터의 차원과 해상도와 관련이 있습니다.
0.5X 또는 2X 목표는 필요에 따라 선택적으로 사용할 수 있습니다.
제품 구성 모델 설명 (V가 있는 예제)5-VIM-432):
| 제품 분류 | 2.5D | 3D | 2.5D | 3D |
| 상품 |
2.5D 자동 비전 측정 기계 |
3D 자동 접촉 및 비전 측정 기계 |
2.5D 자동 레이저 스캔 및 비전 측정 기계 |
3D 자동 멀티 센서리 측정 기계 |
| 모델 | V5-VIM-432A | V5-VIM-432B | V5-VIM-432C | V5-VIM-432D |
| 종류 | A | B | C | D |
| 의미 | 광학 줌 렌즈 센서 | 줌 렌즈 센서 및 접촉 탐사 센서 | 줌 렌즈 센서와 레이저 센서 | 줌 렌즈 센서, 접촉 탐사 센서 및 레이저 센서 |
| 접촉 탐사 | 아니 | MCP-Kit1 | 아니 | MCP-Kit1 |
| 레이저 모듈 | 아니 | 아니 | 옴론 레이저 | 옴론 레이저 |
| 소프트웨어 버전 | i4 측정1 | i4 측정2 | 5을 측정합니다.0 | 5을 측정합니다.1 |
칸티레버 자동 비전 측정 기계 모델 및 사양:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| V5-VIM-322A | 527-120G | V5-VIM-432A | 527-120H | V5-VIM-542A | 527-120J | V5-VIM-652A | 527-120K |
| V5-VIM-322B | 527-220G | V5-VIM-432B | 527-220H | V5-VIM-542B | 527-220J | V5-VIM-652B | 527-220K |
| V5-VIM-322C | 527-320G | V5-VIM-432C | 527~320H | V5-VIM-542C | 527-320J | V5-VIM-652C | 527-320K |
| V5-VIM-322D | 527-420G | V5-VIM-432D | 527-420H | V5-VIM-542D | 527-420J | V5-VIM-652D | 527-420K |
캔티레버 자동 시력 측정 기계 V5시리즈 측정 공간:
| 여행 | 모델 | 정확성 | X축여행 mm | Y 축 이동 mm | Z축 이동 mm | Z축 사용자 정의 이동 mm | |
| E1x,y | E1z | ||||||
| 300x200x200 | V5-VIM-322 | 2+L/200 | 4.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400x300x200 | V5-VIM-432 | 2+L/200 | 4.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500x400x200 | V5-VIM-542 | 2+L/200 | 4.0+L/200 | 500mm | 400mm | 200mm | 400mm |
| 600x500x200 | V5-VIM-652 | 2+L/200 | 4.0+L/200 | 600mm | 400mm | 200mm | 400mm |
다른 여행 사양은 사용자 정의 될 수 있습니다.
