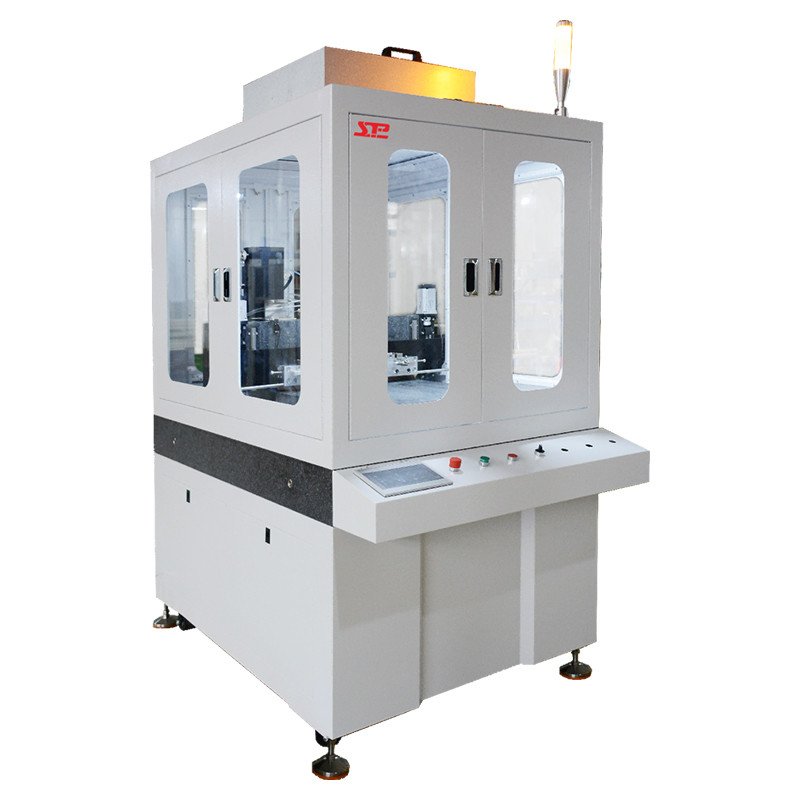

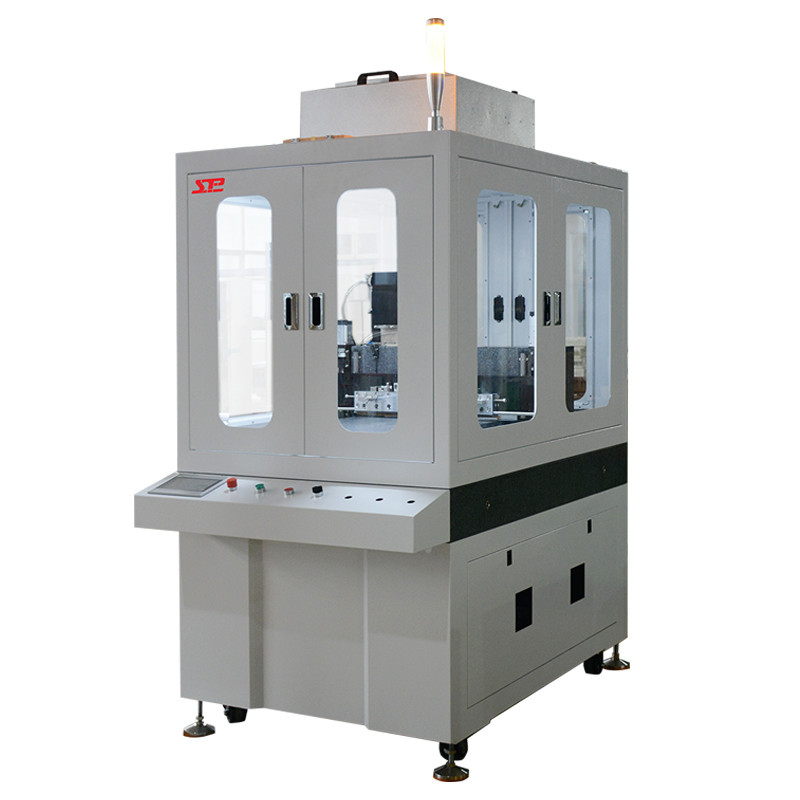

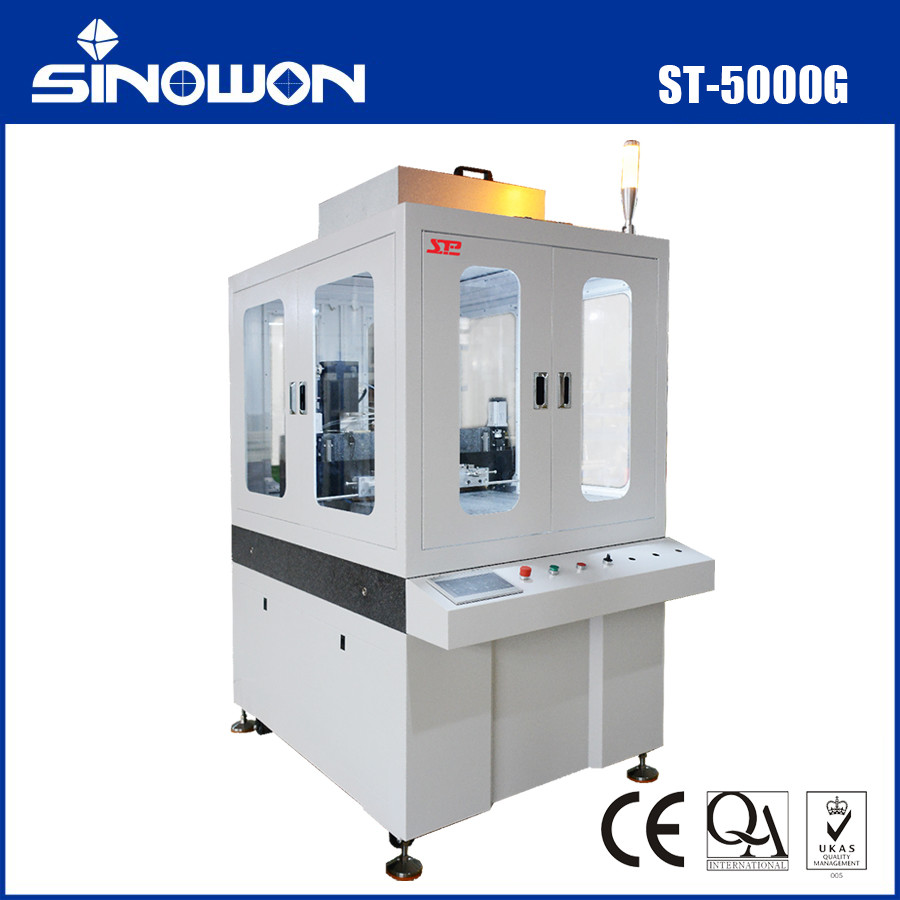

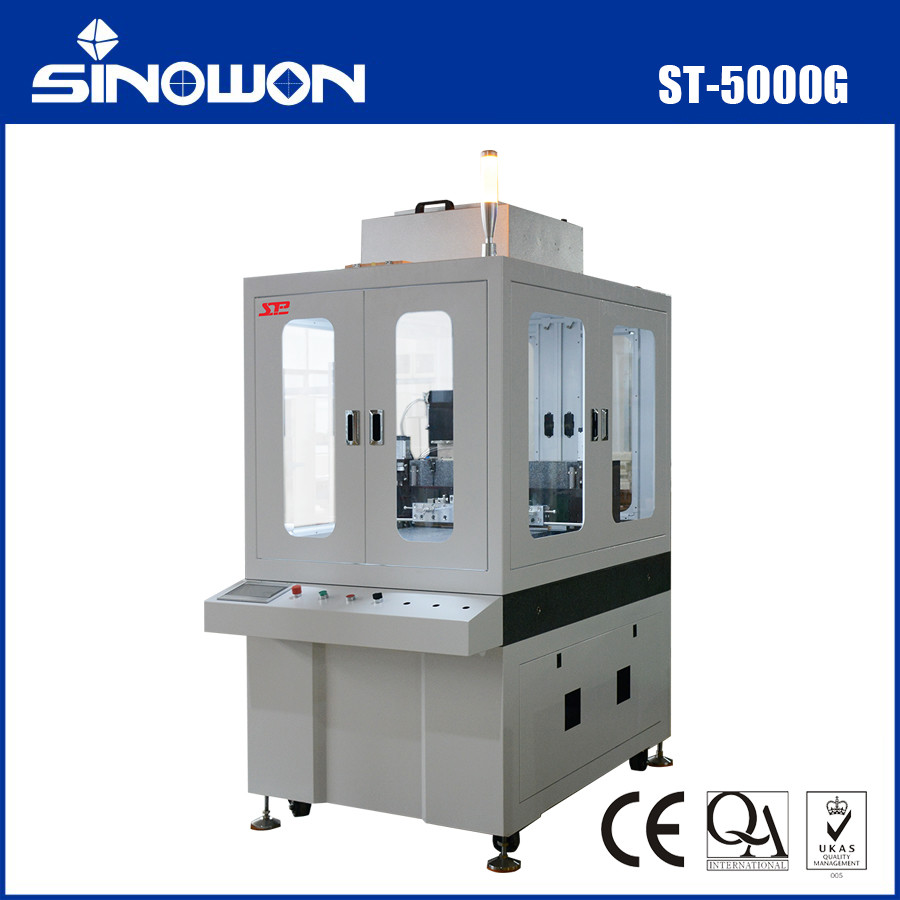

ST-5000G 정밀 슬리트 코팅 테스트 기계
- 네
제품난소개:
ST-5000G 정밀 코팅 실험 코팅 기계는 고 정밀, 높은 신뢰성 및 높은 안정성 실험 코팅 기계의 새로운 유형입니다. 장비의 특징은 다음과 같습니다.자체 생산 및 개발된 고정도 접착 펌프와 고정도 슬리트 다이, 액체 의약품은 단단한 기판에 균일하게 코팅되어 높은 필름 두께 균일성을 가진 넓은 면적의 얇은 코팅을 준비합니다.
장치 매개 변수
적용 가능한 기체:
| (1) | 기판 크기 | 500mm*500mm |
| (2) | 기판의 평면성 | <10u |
| (3) | 기판 수분성 | <15° |
| (4) | 기판 온도 | 23±2°C |
적용 가능한 액체:
| (1) | 종류 | 이소프로판올, DMF, DMSO 및 다른 유기 용매 또는 다른 혼합 용매 |
| (2) | 점착성 | 1~70CPS |
| (3) | 고체 함량 | 7%~50% |
장비 프로세스 성능:
| (1) | 필름 형식 방법 | 슬롯 코팅 |
| (2) | 점착성 | 300nm~10um (건조 필름) |
| (3) | 필름 형성 동질성 | 5% ≤ 필름 내, 5% ≤ 필름 사이 |
코팅 다이:
| 번호 | 프로젝트 | 기술 매개 변수 | 언급 |
| 1 | 소재 | SUS630 | |
| 2 | 코팅 너비 | 450mm | |
| 3 | 평면성/직면성 | ≤3m | |
| 4 | 뤼멘 거칠성 | Ra≤0.025 | |
| 5 | 갈라진 구멍 | 가스켓 타입, 가스켓 두께 균일성 ≤±2um | |
| 6 | 간격 조정 범위 | ≤±10um | |
| 7 | 가장자리 범위를 제외하면 | ≤10mm | |
| 8 | 코팅 헤드 충돌 방지 장치 | 입술보다 20mm 낮아서 입술이 충돌하는 것을 효과적으로 방지합니다. | |
| 9 | 코팅 헤드 수정 | 그것은 고 정밀 선형 이동 센서에 의해 자동으로 수정됩니다 | |
| 10 | 거품 배수 설계 | 다이 챔버는 높은 수준이고 방광 구멍의 높은 수준입니다 |
코팅 펌프:
| 번호 | 프로젝트 | 기술 매개 변수 | 언급 |
| 1 | 펌프 몸체 재료 | SUS316L | |
| 2 | 밀폐 반지 재료 | 부식 방지 밀폐 | |
| 3 | 펌프 부피 | 5ml | |
| 4 | 드라이브 제어 | 세르보 모터, 볼 스크루 | |
| 5 | 구토 조절 해상도 | 0.01ul/s | |
| 6 | 반응 시간 | 0.01s | |
| 7 | 뱉는 속도 | 0~2000ul/s | |
| 8 | 최대 튀기 가속도 | 2000ul/s2 | |
| 9 | 기능 구성 |
1) 액체 공급 펌프는 충전 후 압력을 자동으로 완화합니다. 2) 액체 방출 지연 기능 3) 터미널 수축 기능 4) 자동 재수분 기능 5) 다단계 코팅 조정 |
|
| 번호 | 프로젝트 | 기술 매개 변수 |
| 1 | Z축 수 | 2개 |
| 2 | Z축 해상도 | 0.1m |
| 3 | Z축 구동 제어 | 세르보 모터, 밀링 등급 나사, 가이드 레일 |
| 4 | Z축 반복성 | ≤5um |
| 5 | Z축 속도의 범위 | 0~50mm/s |
| 6 | Y축 드라이브 타입 | 기판에 구동되는 |
| 7 | Y축 구동 제어 | 세르보 모터, 밀링 등급 나사, 가이드 레일 |
| 8 | Y축 속도의 범위 | 0~200mm/s |
| 9 | Y축 이동 표면의 정확성 | ±5um 이상 |
| 10 | Y축 반복성 | ≤5um |
| 11 | 기능 구성 |
1) 코팅 가속과 저속을 설정 및 조정할 수 있습니다. 2) 코팅 간격 조절 3) 정렬 가능한 끝 갱격 |
코팅 플랫폼:
| 번호 | 프로젝트 | 기술 매개 변수 | 언급 |
| 1 | 소재 | 1000급 그라니트 | |
| 2 | 기판 크기에 적응합니다 | 500*500mm | |
| 3 | 표면 평면성 | 평면성≤±5mm | |
| 4 | 기판 위치 | 플랫폼 진공 흡수 | |
| 5 | 기판 정렬 | 사용 설명서 | |
| 6 | 태블릿을 고르고 배치 | 사용 설명서 |
액체 공급 시스템:
| 번호 | 프로젝트 | 기술 매개 변수 | 언급 |
| 1 | 튜브 재료 | PFA | |
| 2 | 액체 공급 탱크 | 껍질 벗겨진 재료, 100ml 부피 | |
| 3 | 액체 공급 방법 | 탱크가 압력 상태입니다. | |
| 4 | 탱크를 씻어 | 스테인리스 스틸로 만든 |
선면청정장치:
| 번호 | 프로젝트 | 기술 매개 변수 | 언급 |
| 1 | 전면 코팅 방법 | 선장장판 | |
| 2 | 입술 청소 | 사용 설명서 | |
| 3 | 탱크를 젖혀서 배수하십시오. | 장비 가 비활성 상태 에서 사용 되고 파이프 라인 이 깨끗 하고 폐기물 이 배출 될 때 사용 됩니다 |
|
번호 |
프로젝트 | 기술 매개 변수 | 언급 |
| 1 | 터치 스크린 | 선장장판 | |
| 2 | 로그 기록 기능 | 각 기판의 코팅 프로세스는 코팅 프로세스의 각 시간 지점에서 코팅의 각 축의 속도 및 위치 매개 변수를 포함하여 볼 수 있습니다. | |
| 3 | 운영 허가 |
로그인 할 수 있는 3가지 종류의 작업 권한 장치의 수동, 반 자동 및 자동 동작은 모두 인터페이스에서 작동 할 수 있습니다. |
| 번호 | 프로젝트 | 기술 매개 변수 | 언급 |
| 1 | 작곡 | 합금, 펀치 플레이트, FFU, 밀폐 스트립 | |
| 2 | 기획 | 투명한 실시간으로 코팅 상태를 관찰 할 수 있습니다. FFU 정화 마이크로 긍정적 압력 외부 환경은 외부 환경에서 1000 클래스보다 더 나은 것을 보장 | |
| 3 | 배기가스 | 외부 덮개는 유기 배기가스 포트를 예약하고 인터페이스 크기는 DN80입니다. |
설정 의 체크리스트:
주요 구성:
| 번호 | 이름 | 브랜드 | 브랜드의 위치 |
| 1 | PLC | 시멘스 | 독일 |
| 2 | 세르보 모터 | 파나소닉 | 중국 |
| 3 | 주파수 변환기 | INVT | 중국 |
| 4 | HMI | 쿨룬 음색 | 일본 |
| 5 | 류류 | NSK / FAG | 일본/독일 |
| 6 | 소형 단속기 | 슈나이더/CHINT | 프랑스/중국 |
| 7 | 릴레이 | 슈나이더 | 프랑스 |
| 8 | 에어 스위치 | 슈나이더/CHINT | 프랑스/중국 |
장치 보안 구성:
| 1 | 비상 스위치 | 깨끗한 커버, 작동 인터페이스, 전기 제어 상자 및 다른 위치 EMO 스위치와 장착되어 있으며, 여러 포인트는 비상 상황에서 신속하게 중지 할 수 있습니다 |
| 2 | 안전 잠금 장치 | 기계 위험의 근원은 장비의 보호 덮개가 열렸을 때 부상을 일으킬 수있는 장치의 작업을 중지하는 장애 안전 하드웨어 잠금 장치를 사용합니다. |
| 3 | 소음 및 빛 경보 | 장비는 눈에 띄는 위치 또는 고객에 의해 지정된 위치에 시음 및 시각적 경보 장치가 설치되어 있습니다. |
| 4 | 깔끔한 덮개 | 장비는 외부 덮개로 격리되며, 먼지 덮개는 외부 환경으로부터 멀리 유지되며 작업 중에 직원이 들어갈 수 없습니다. |
| 5 | 환기와 배기가스 | 휘발성 유기 가스의 코팅은 배기가스 연결으로 설계됩니다. |
| 6 | 다른 것 | 물, 전기 및 화학 물질을 사용하는 장비의 설계는 국가 안전 표준을 충족합니다. |
