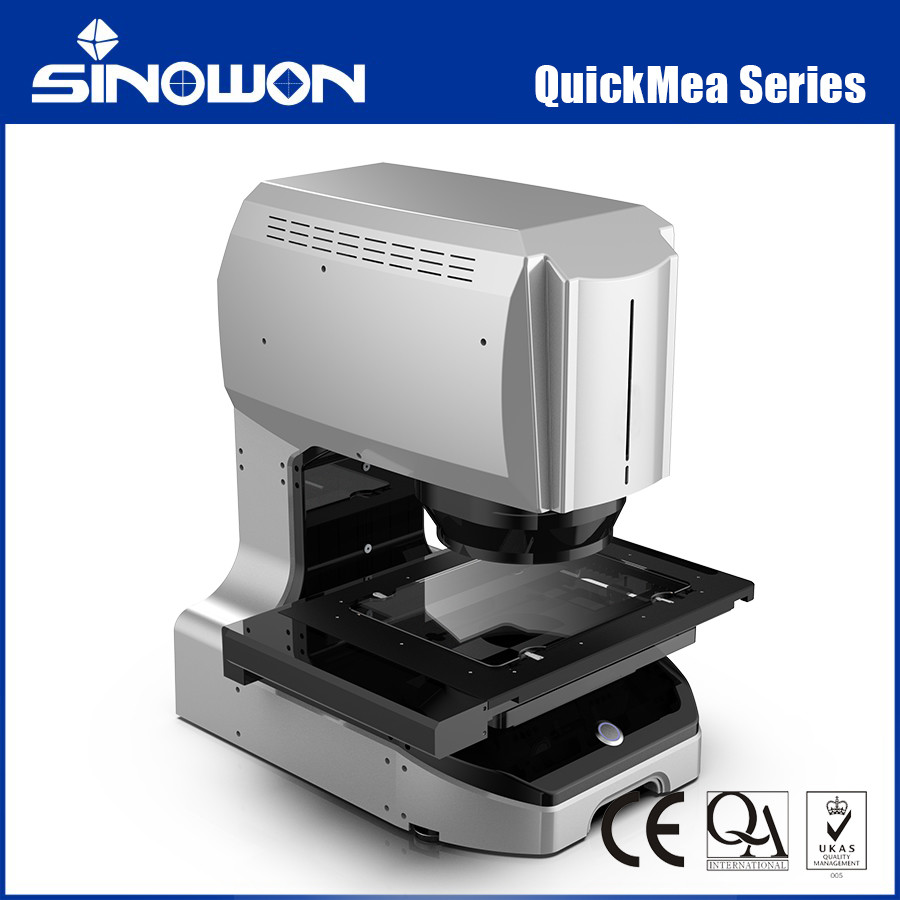

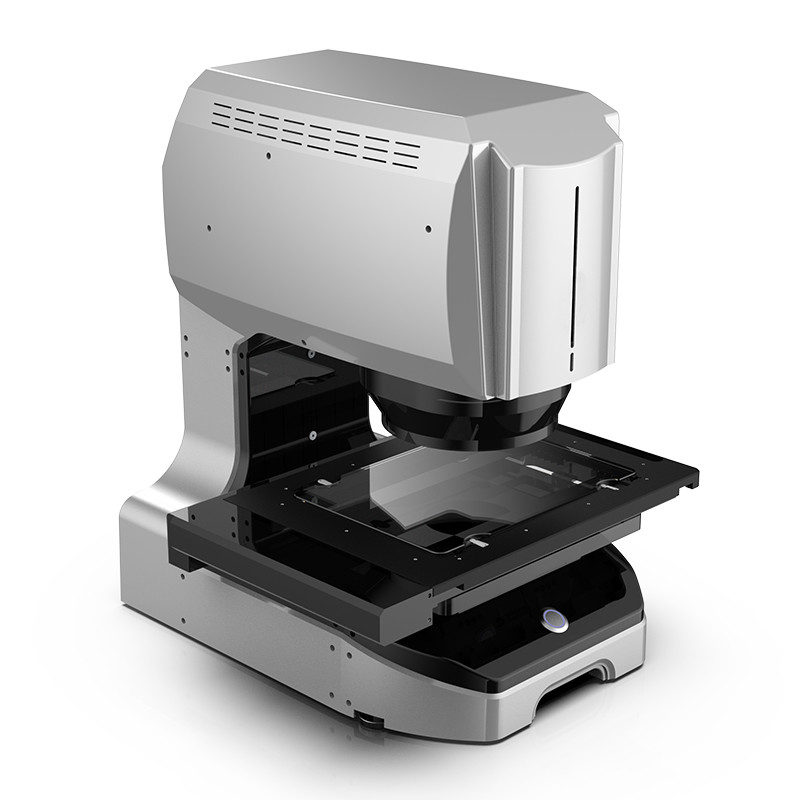

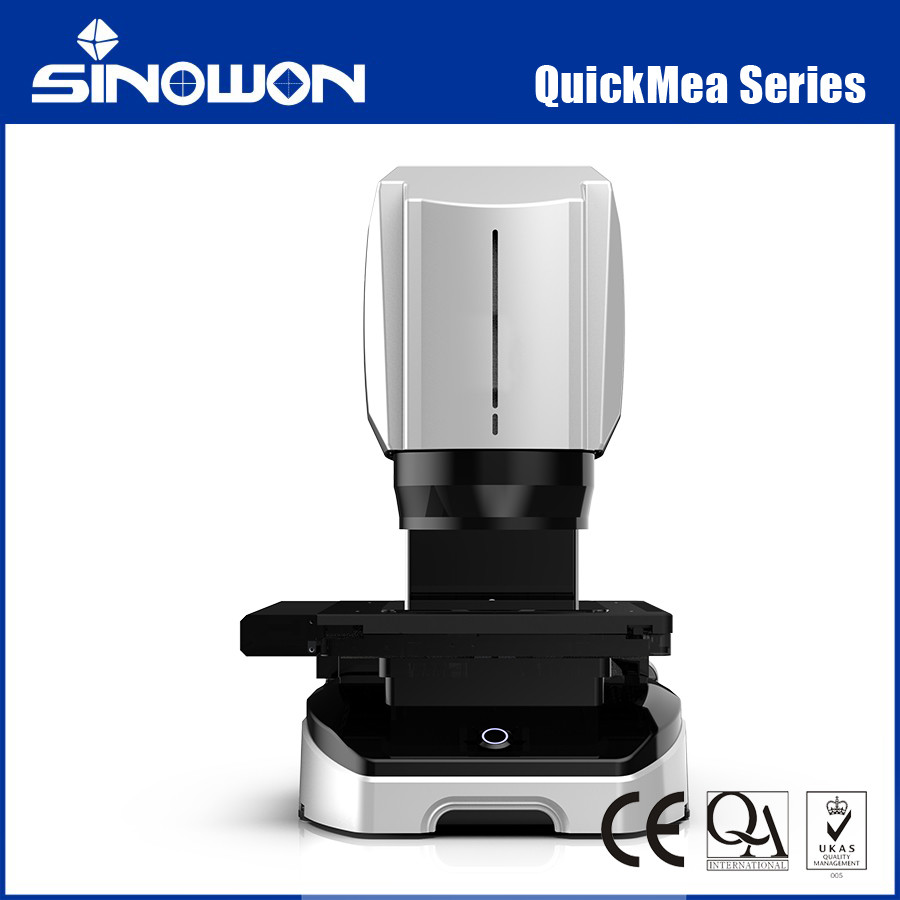

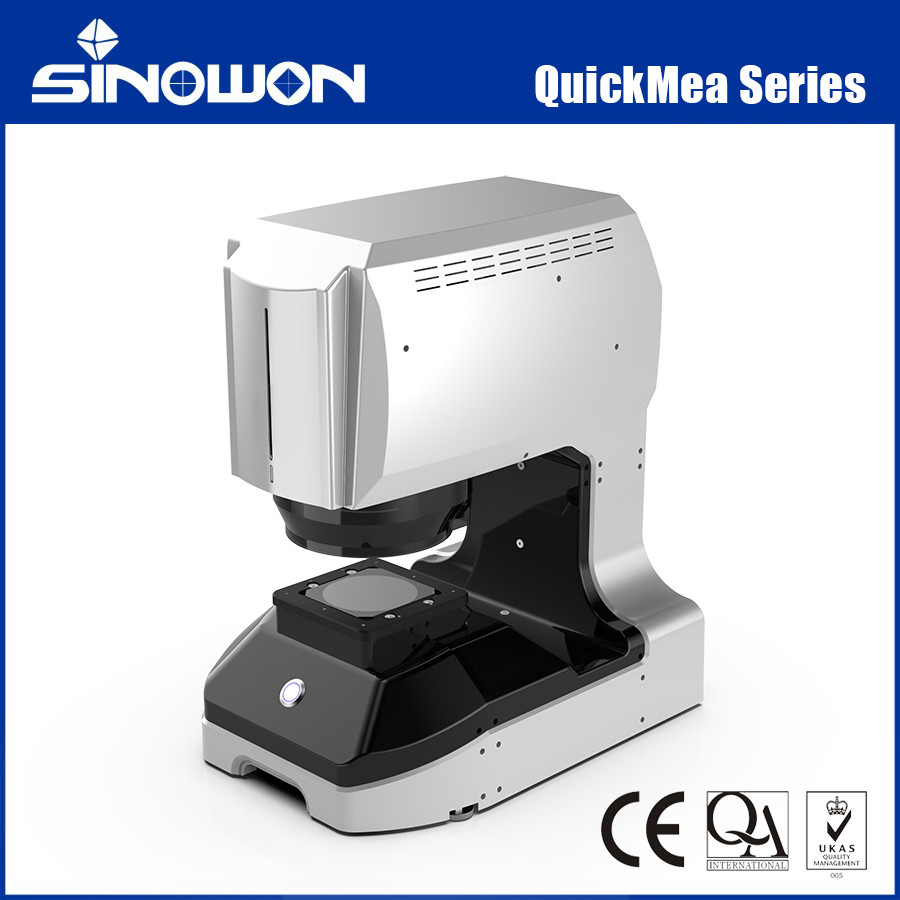

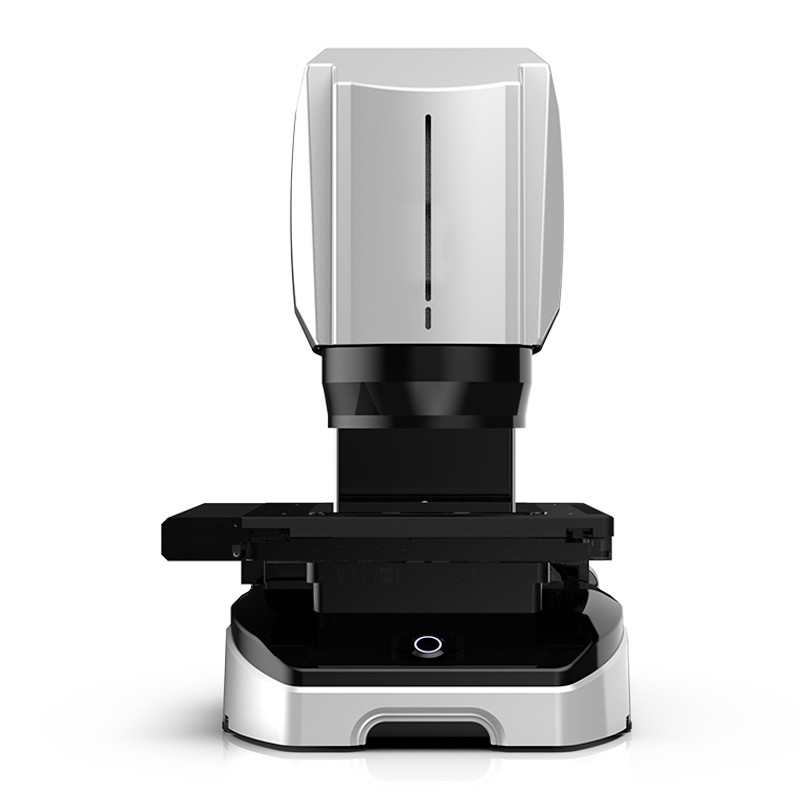

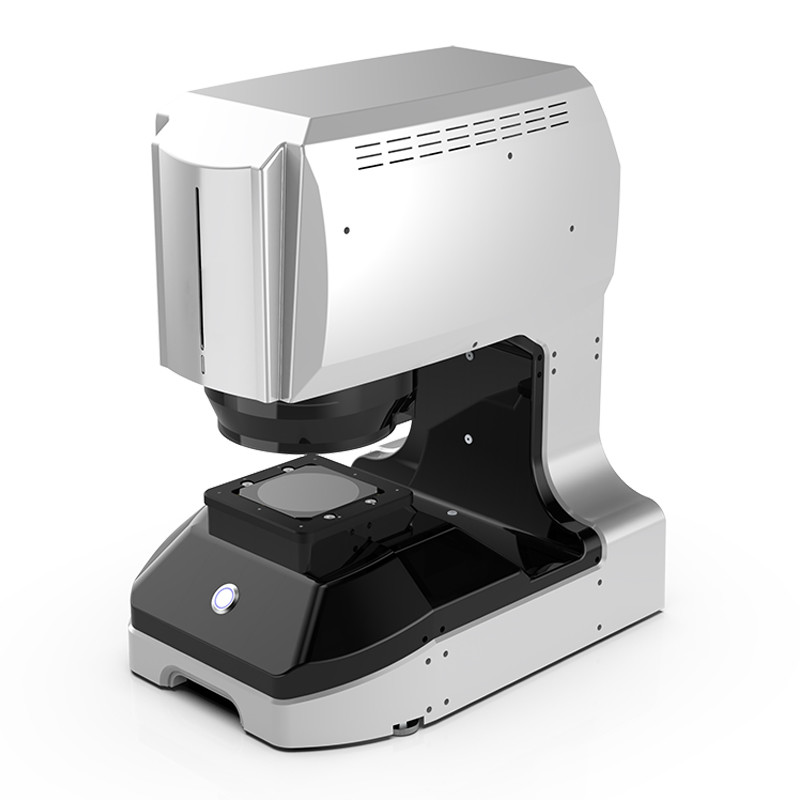

인스턴트 비전 시스템 QuickMea시리즈
제품 특성c:
벤치탑 즉각 측정 시스템
● 테이블 구조, 작고 손잡기 쉽다.
● 한 버튼 측정, 또한 자동 측정을 달성하기 위해 IO 신호와 일치 할 수 있습니다.
● 보고서는 자동으로 데이터 관리 시스템에 업로드 될 수 있습니다.
표면 빛 아래 높은 정확도 측정
● 이중 확대망원경과 2개의 20MP 카메라, 자동 다각면 표면 조명 및 선택용 동축 표면 조명
● 독립적인 강력한 인공지능 가장자리 계산 알고리즘으로, 표면에 정확한 가장자리 검색을 쉽게 실현하고 경계 혼란을 위해 유효하지 않은 영역을 필터링 할 수 있습니다.
● 표면 빛의 측정 반복성은 또한 바닥 빛과 비슷한 수준에 도달 할 수 있습니다.
신속 한 측정 과 간편 한 조작
● 샘플을 측정하기 위해 위치가 필요하지 않으며 샘플은 모든 위치에 배치 될 수 있습니다.
●1초에 100차원, 512개의 특징을 측정할 수 있어 측정시간을 크게 줄일 수 있습니다.
●소프트웨어의 작동 인터페이스는 간단하고 이해하기 쉽고 측정 프로그램과 매개 변수 설정은 쉽게 작성 할 수 있습니다.
●자동 초점으로 초점 거리에 의한 오류를 제거합니다.
●자동 위치 및 자동 측정 기능, 모든 작업은 하나의 버튼으로 안정적인 측정 결과를 얻을 수 있습니다.
편리해요|측정용 한 버튼
강력한 하드웨어 조합높은 정확도 측정
저저분광 이중 확대전도 텔리센트릭 이중 렌즈와 2개의 20MP 카메라, 자동 다각 표면 조명 및 선택용 동축 표면 조명.독립적인 강력한 AI 가장자리 계산 알고리즘으로, 그것은 쉽게 표면에 정밀한 가장자리 검색을 실현하고 경계 혼란을 위해 무효 영역을 필터할 수 있습니다.표면 빛의 측정 반복성은 또한 바닥 빛과 비슷한 수준에 도달 할 수 있습니다..
저변변화 이중 확대전도 텔리센트릭 이중 렌즈
원격 렌즈의 설계는 광학 편차를 줄여서 이미지를 보다 현실적이고 정확하게 만듭니다. 이는 고정도 측정이 필요한 응용 프로그램에 특히 중요합니다.정밀한 측정 결과를 얻기 위해 작업 부품을 무작위로 배치 할 수 있습니다..
자동 광적 중점
듀얼 텔레센트릭 광 렌즈로 장착되어 측정 위치에 따라 자동으로 초점을 맞출 수 있으며 인력 조정 시간을 줄일 수 있습니다.
새로운 대형 화면 이미지e, m더 높은 정확성을 위해 단위 크기 당 광석 픽셀
전통적인 렌즈에 비해 높은 촬영 정확도
20MP 고정밀 CDD
120만 화소의 흑백 카메라를 이용하면 기존 모델의 화소 수가 2배로 증가합니다.그리고 과거에는 관찰하기 어려웠던 작은 가장자리도 관찰할 수 있습니다.이동 측정, 시야 장 전환으로 시스템은 높은 정확성과 넓은 필드 측정을 달성 할 수 있으며 정확성을 향상시키고 측정 시간을 단축합니다.
이중 시야장 전환 가능한 광 시스템
넓은 시야와 높은 정밀도 동시에 측정, 더 빠르고 더 똑똑한 달성.
부-픽셀 이미지 처리
1 픽셀을 100개의 동등한 부분으로 나누고 가장자리를 감지하고 계산합니다.
오토마틱한 이상 제거
추출 가장자리에 burrs 또는 결함이있을 때 자동으로 이상 제거
조절 가능한 광원
다중 조명 단위를 하나로 설정 하 고 승강 다각 표면 빛. 소프트웨어는 빛 자동 조정 기능이 갖추어져 있습니다.다른 주변 광원을 위한 내장 밝기 센서를 통해, 시스템은 최적의 조명 조건에 자동으로 조정할 수 있습니다.
확장된 조명 시스템
여러 가지 가변 광 조명 시스템으로 장착된 표면 빛 지원은 높이고 낮아지며 광범위한 측정 필드 크기에 적합합니다.
자발적으로 개발한 새로운 소프트웨어
프로비전 시력 측정 소프트웨어인 퀴크메아 소프트웨어는 독립적인 지적 재산권으로 독립적으로 Sinowon에 의해 개발되었습니다.퀴크메아 소프트웨어는 친근한 사용자 인터페이스가 있습니다., 강력하고 실용적인 기능. 그것은 신속하게 작동하는 편리합니다. 게다가, 그것은 더 효과적으로 작업 효율을 향상시키기 위해 사용자의 요구 사항에 따라 사용자 정의 될 수 있습니다.
함수 소개
| 빠른 도구 |
좌표계 (정지, 점-선, 선-선), 기지 (점, 선, 원, 활), 각 (선-선), 거리 (선-선, 점-선, 점-점, 원-원, 원-선, 원-점) |
| 보조 도구 | 점 (중점, 교차점), 결합된 가장자리 (선, 원), 선 (중점선, 세로선, 평행선, 접점선, 점들을 통과하는 선, 대략적인 직선),원 (중간 원, 중점에서 만들어진 원, 보조 원, 접기 원, 내장 원) |
| 기하학적 허용량 | 모양 허용 (진정한 직선, 진정한 둥글성, 윤곽, 평면성), 방향 허용 (진정성, 평행성) 위치 허용 (점 위치, 동심성, 대칭성) |
| 특수 용도 | 최대점, 최소점 (삼각형, 원, 아크), 선 (피크 라인), 원 (피크 원, 피크 아크), 피치 거리 (직선 방향, 둘레 방향), 피치 각 (선형 방향,둘레 방향), R 각, C 표면, 구멍, 원 십자, 둘레, 면적, 나사, 기어 |
| 일반 도구 | 구성 (거래, 간격, 각, 점, 선 부분, 원, 아크, 엘립스, 평면, 원, 직사각형 등), 분석 (다중 도구, 자동, 세로, 중점 구성, 중점 원,교차점, 평등기, 반지름 그리기 원, 원 두 선에 접어, 평행, 접어, 외부 접어 원에서 내부 접어 원, 최소 범위, 실린더에 접어 삼각형, 3D 모드),도구 (수동 점), 초점, 점 촬영을 위한 둥근 박스, 점 촬영을 위한 사각형 박스, 선 스캔, 아크 스캔, 원 스캔, 특정 포인트, 타원 스캔, 직사각형 스캔, 원 스캔, 윤곽 원 스캔,닫힌 윤곽 스캔, 닫힌 형태의 요소 스캔, 개방형 요소 스캔), 좌표 시스템 (비행성 보완, 축 보완, 좌표 시스템 설정, 호출, XYZ 방향, 작업 평면) |
사양:
| 모델 | 퀴크메아100 | 퀴크메아202 | 퀴크메아302 | 퀴크메아403 | ||
| 측정 범위 | X | φ100 | 115mm | 215mm | 315mm | |
| Y | 145mm | 145mm | 245mm | |||
| Z | 75mm | 75mm | 75mm | 75mm | ||
| 수직선 | 고 정밀 모드 | 20.5*13.5mm | 135*155mm | 235*155mm | 335*255mm | |
| 광장 모드 | φ100mm | 200*200mm | 300*200mm | 400*300mm | ||
| 반복 가능성 | 고 정밀 모드 | 테이블 없이 이동 | 00.4μm | |||
| 테이블을 이동 | 1.2μm | 1.2μm | 1.2μm | |||
| 광장 모드 | 테이블 없이 이동 | 00.8μm | ||||
| 테이블을 이동 | 10.8μm | 10.8μm | 10.8μm | |||
| 표시 해상도 | 00.1μm | |||||
| 정확성 | 고 정밀 | 구속력 없는 것*1 | ±1.5μm | |||
| 묶음*2 | ±2+L/200μm | ±2+L/200μm | ±2+L/200μm | |||
| 광장 | 구속력 없는 것*1 | ±2.5μm | ||||
| 묶음*2 | ±4+L/200μm | ±4+L/200μm | ±4+L/200μm | |||
| 카메라 | 1" 20MP CCD * 2 | |||||
| 렌즈 | 이중 확대전도 망원경 | |||||
| 조명 시스템 | 아래쪽 빛 | 녹색 평행 하단 빛 | ||||
| 표면 빛 | 4개 반지 리프트 할 수 있는 화이트 라이트 (모터화) | |||||
| 아래쪽 빛 | 주위 방향 녹색 빛 (자동) | |||||
| 동축광 | 선택 사항 | |||||
| 수평 회전 테이블 사양 (선택) | 회전 각 | 해상도 0.02°, 범위 360° | ||||
| 회전 속도 | 0.2-2r/초 | |||||
| 최대 측정 지름 | Φ60mm | |||||
| 용량 | 5kg | |||||
| 측정 소프트웨어 | 퀴크메아 CAD++ 소프트웨어 | |||||
| 전원 공급 | 220V±10%,50Hz | |||||
| 작업 환경 | 온도: 20±2°C, 습도: 30-80%, 진동: <0.002g,15HZ | |||||
| 크기 (L*W*H) mm | 565*435*635mm | 586*435*635mm | 586*505*635mm | 695*635*650mm | ||
