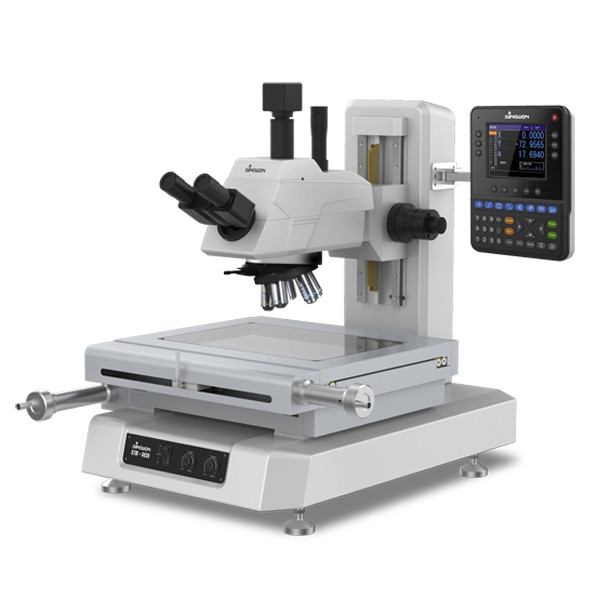

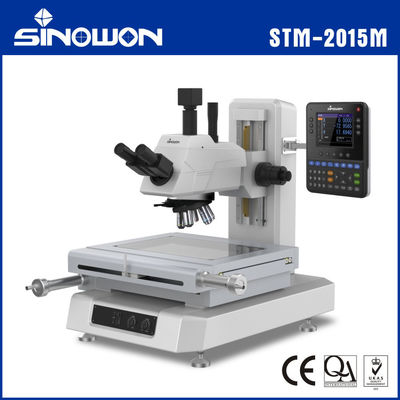

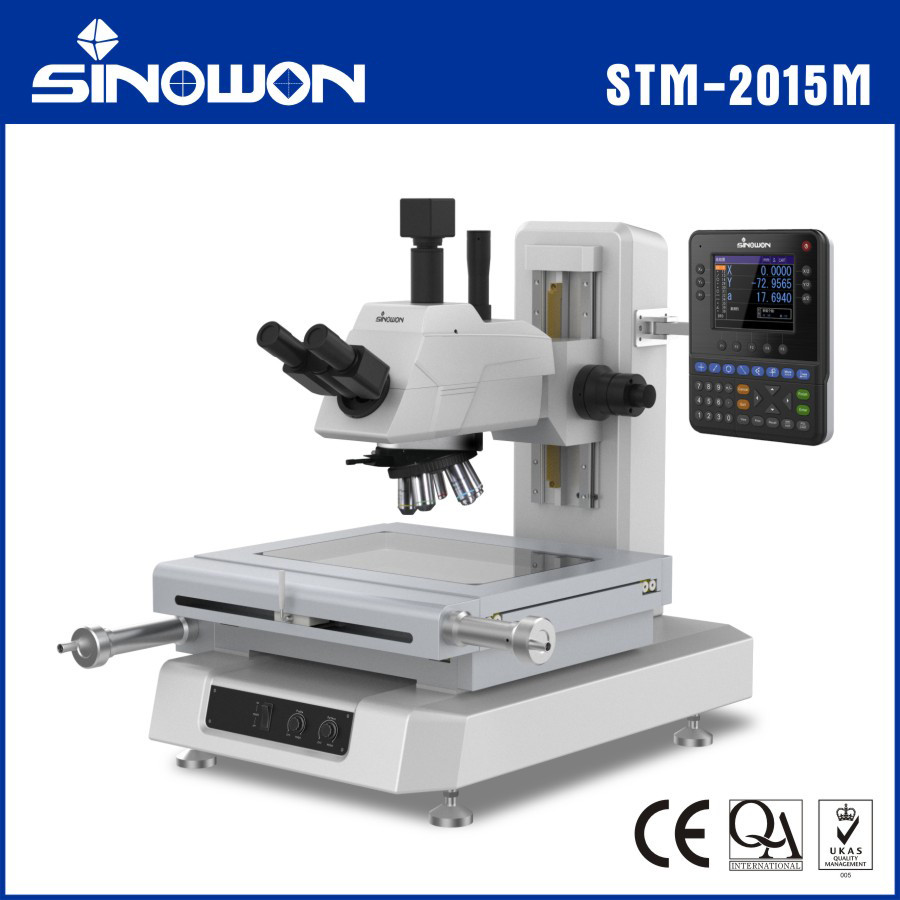

측정 현미경 STM-3020M
특징:
● 밝은 시야 관찰, 선명하고 플레어가 없는 정면 이미지, 넓은 시야.
● 긴 작동 거리 대물렌즈, 최대 광학 1000x 배율.
● 투과 조명 및 반사 조명 시스템의 표준 기능인 조리개 조리개.
● 특히 긴 스트로크 측정에 유용한 퀵 릴리스 시스템.
● 컬럼 양쪽에 있는 대형 그립이 있는 미세/조동 핸들을 사용하여 초점을 맞추고 측정합니다.
● 제로 설정 스위치(X축 및 Y축)도 스테이지 피드 핸들 근처에 있습니다.
● 비전 측정 시스템으로 업그레이드하기 위한 비전 유닛과 함께 사용할 수 있습니다.
응용 분야:
기계, 계측기, 전자 및 경공업, 대학교, 연구소 및 계측 부서에서 널리 사용됩니다. 디지털 공구 제작자 현미경은 템플릿, 펀칭 조각, 캠, 나사산, 기어, 몰딩 밀링 커터와 같은 다양한 복잡한 공작물의 윤곽 치수 및 표면 모양을 감지할 수 있습니다.
사양:
| 현미경 모델 | STM-2015M | STM-3020M |
| 코드 # | 532-180 | 532-190 |
| X/Y축 이동 | 200x150mm | 300x200mm |
| 눈금 해상도 | 0.0001mm | |
| 20ºC에서 XY 스테이지 측정 정확도. | (2+L/200) μm L: 측정 길이 | |
| 관찰 이미지 | 정면 이미지(정립 이미지 사용 가능) | |
| 접안 렌즈 튜브 | 쌍안 접안 렌즈: WF10/20 | |
| 대물 렌즈 | 표준 배송: 5x, 10X, 20X, 50x; 옵션: 100x | |
| 윤곽 조명 | 조절 가능한 LED | |
| 표면 조명 | 조절 가능한 LED | |
| Z축 이동 범위 | 표준 초점 이동: 150mm, 200mm 선택 사항 | |
| Z축 초점 | 수동 초점(조동/미세) | |
| XY 스테이지 플로팅 기능 | 퀵 릴리스 메커니즘 | |
| 디스플레이 유닛 기능 | 제로 설정, 방향 전환, RS-232를 통한 데이터 출력 | |
| 전원 공급 장치 | AC220/50HZ; AC110V/60Hz | |
| 선택적 액세서리 | 고정밀 회전 테이블 RT4(D:165mm), RT5(262mm) | |
|
디지털 판독 DP400 |
||
| Quickmeasuring 측정 소프트웨어 QM2.0 | ||
| CCD 어댑터 및 CCD 카메라 | ||
광학 사양:
|
이름 |
대물 렌즈 | 접안 렌즈 WF10/22 | |||||
| N.A. | W.D.(mm) | f(mm)’ | R(um) | ±▽p(um) | 배율 | 시야(mm) | |
| 5x | 0.15 | 11.6 | 40 | 2.1 | 16.3 | 50x | ¢4.4 |
| 10x | 0.3 | 6.3 | 20 | 0.9 | 3.1 | 100x | ¢2.2 |
| 20x | 0.4 | 10.3 | 10 | 0.69 | 1.8 | 200x | ¢1.1 |
| 50x | 0.8 | 2 | 4 | 0.34 | 0.4 | 500x | ¢0.44 |
| 100x | 0.8 | 1.96 | 2 | 0.34 | 0.2 | 1000x | ¢0.22 |
컬러 스크린 다기능 디지털 판독 DP400
특징:
● 5.6〃컬러 스크린 및 밀봉된 실리콘 터치 버튼, 전체 정보, 친숙한 작동, 긴 사용 수명;
● 100개의 영구 이미지 요소를 저장하고 현재 날짜를 설정하고 저장할 수 있습니다.
● 다기능 측정: 점, 선, 원, 각도, 거리, 직사각형, 나사산, 타원, 슬롯, 라운딩, 사전 설정, 구성 등;
● 정방향 또는 반대 방향 계산 기능, 1/2 값, 중간점, 권한 기능, 호출 기능, REC(기록) 기능 및 사이클 측정;
● 3축에 대해 섹션 및 선형 보정을 사용할 수 있어 측정 정확도를 높게 보장합니다.
● 풋 스위치, 프린터, 광학 에지 감지 및 기타 여러 보조 측정 도구를 연결할 수 있습니다.
● 극좌표 및 좌표계를 사용하여 밀리미터 및 인치를 표시할 수 있으며 쉽게 이동할 수 있습니다.
● 독립적인 비밀번호 권한 기능으로 잘못된 작동으로 인한 데이터 편차 가능성을 방지하고 비밀번호 권한으로 원래 설정을 변경할 수도 있습니다.
● 여러 언어 지원: 중국어, 영어 및 기타 언어.
사양:
| 모델 | DP400 |
| 코드# | 510-340 |
| 언어 | 중국어 간체, 중국어 번체, 포르투갈어, 독일어 및 영어 등 |
| LCD 화면 크기 | 115mm×85mm |
| LCD 화면 해상도 | 640*480 |
| 디지털 디스플레이 범위 | 8자리(소수점 포함) |
| 디스플레이 축 | 3축(X,Y,Z/Q) |
| Z/Q 디스플레이 모델 | 길이 또는 각도 |
| 각도 디스플레이 모델 | 도, 분 및 초 또는 도 |
| 선형 스케일 신호 | TTL 사각파 또는 90 ° 위상각 차이의 AC 정현파, 구동 용량 10MA 이상 |
| 선형 스케일 해상도 | 0.1um,0.2um,0.5um, 1um,2um,5um |
| 전송 속도 | 4800,9600,14400,19200,38400,57600 |
| 데이터 출력 포트 | RS232,DB-9 부모 인터페이스 |
| 작동 키보드 | 밀봉된 실리콘 터치 방식 키보드 |
| 확장 포트 | 풋 스위치, 프린터, 광학 에지 파인더 등 |
| 입력 전원 공급 장치 | AC90V-240V,15W |
| 작동 환경 | 작동 온도: 0 ℃～40 ℃；보관 온도: -10 ℃～60℃；상대 습도:<90%RH |
