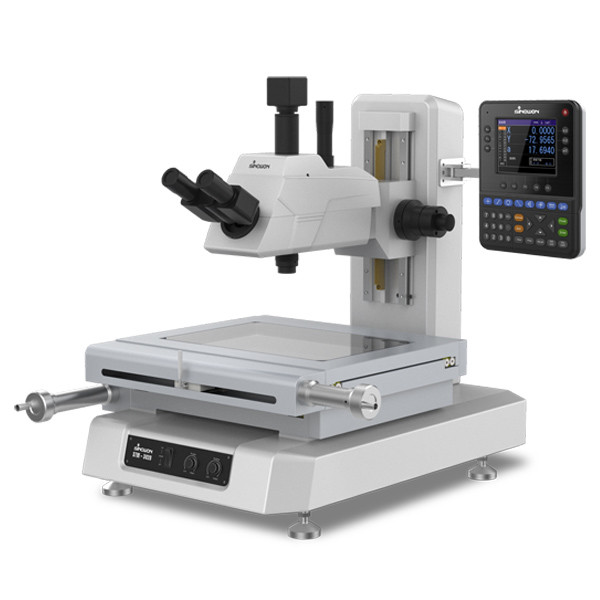

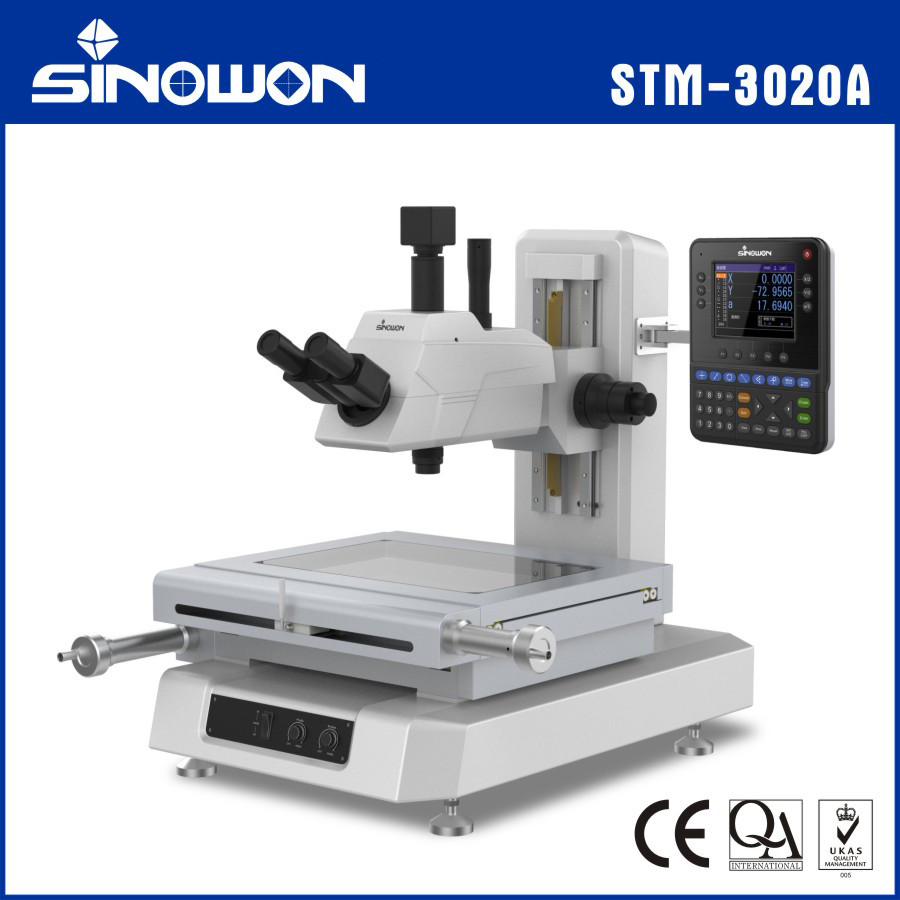

측정 현미경 STM-3020A
특징:
● 밝은 시야 관찰, 선명하고 플레어 없는 정면 이미지, 넓은 시야.
● 긴 작동 거리 대물렌즈, 최대 광학 1000배 배율.
● 투과 조명 및 반사 조명 시스템에 표준 기능으로 조리개 조리개.
● 특히 긴 스트로크 측정에 유용한 퀵 릴리스 시스템.
● 기둥 양쪽에 있는 대형 그립이 있는 미세/조동 핸들을 사용하여 초점을 맞추고 측정합니다.
● 제로 설정 스위치(X축 및 Y축)도 스테이지 피드 핸들 근처에 있습니다.
● 비전 측정 시스템으로 업그레이드하기 위한 비전 유닛 사용 가능.
응용 분야:
기계, 계측기, 전자 및 경공업, 대학교, 연구소 및 계측 부서에서 널리 사용됩니다. 디지털 공구 제작자 현미경은 템플릿, 펀칭 조각, 캠, 나사산, 기어, 몰딩 밀링 커터와 같은 다양한 복잡한 공작물의 윤곽 치수 및 표면 모양을 감지할 수 있습니다.
사양:
| 현미경 모델 | STM-2015A | STM-3020A |
| 코드 # | 532-150 | 532-160 |
| X/Y축 이동 | 200x150mm | 300x200mm |
| 스케일 해상도 | 0.0005mm | |
| 20ºC에서 XY 스테이지 측정 정확도. | (2+L/200) μm L: 측정 길이 | |
| 관찰 이미지 | 정면 이미지 | |
| 접안 튜브 | 쌍안 접안렌즈: WF10/20 | |
| 대물 렌즈 | 5x만 표준 배송; 옵션: 10X, 20X, 50x 100x | |
| 윤곽 조명 | 조절 가능한 LED | |
| 표면 조명 | 조절 가능한 LED | |
| Z축 이동 범위 | 표준 초점 이동: 150mm, 200mm 선택 사항 | |
| Z축 초점 | 수동 초점 (조동/미세) | |
| XY 스테이지 플로팅 기능 | 퀵 릴리스 메커니즘 | |
| 디스플레이 유닛 기능 | 제로 설정, 방향 전환, RS-232를 통한 데이터 출력 | |
| 전원 공급 장치 | AC220/50HZ; AC110V/60Hz | |
| 선택적 액세서리 | 고정밀 회전 테이블 RT4(D:165mm), RT5(262mm) | |
| 디지털 판독 DP400 | ||
| Quickmeasuring 측정 소프트웨어 QM2.0 | ||
| CCD 어댑터 및 CCD 카메라 | ||
