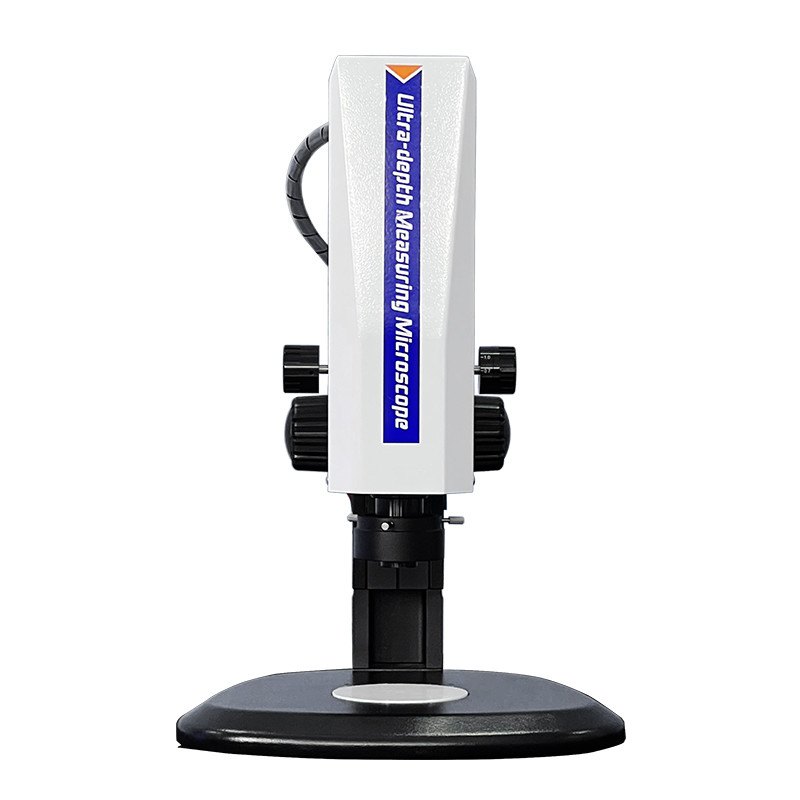

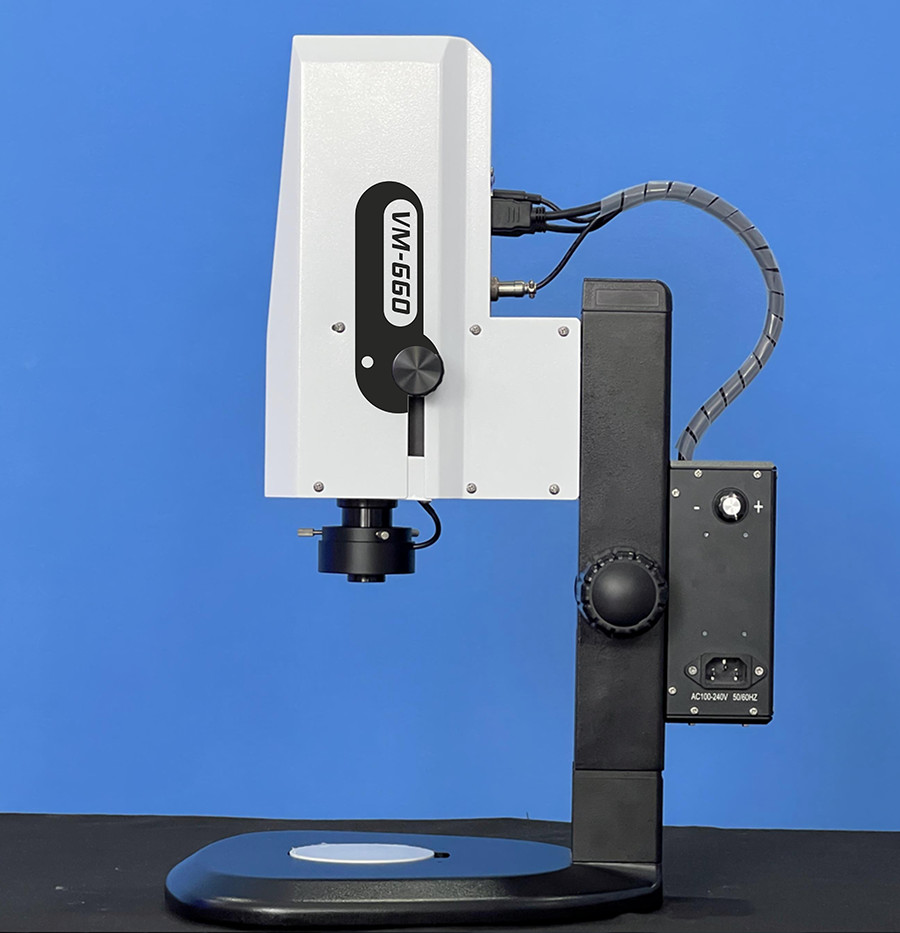

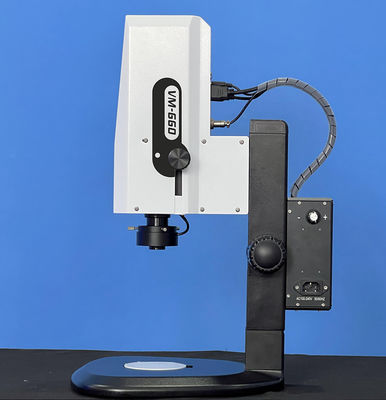

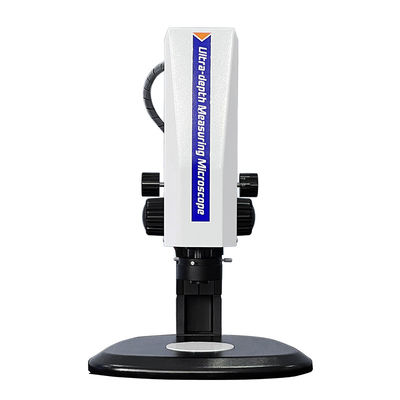

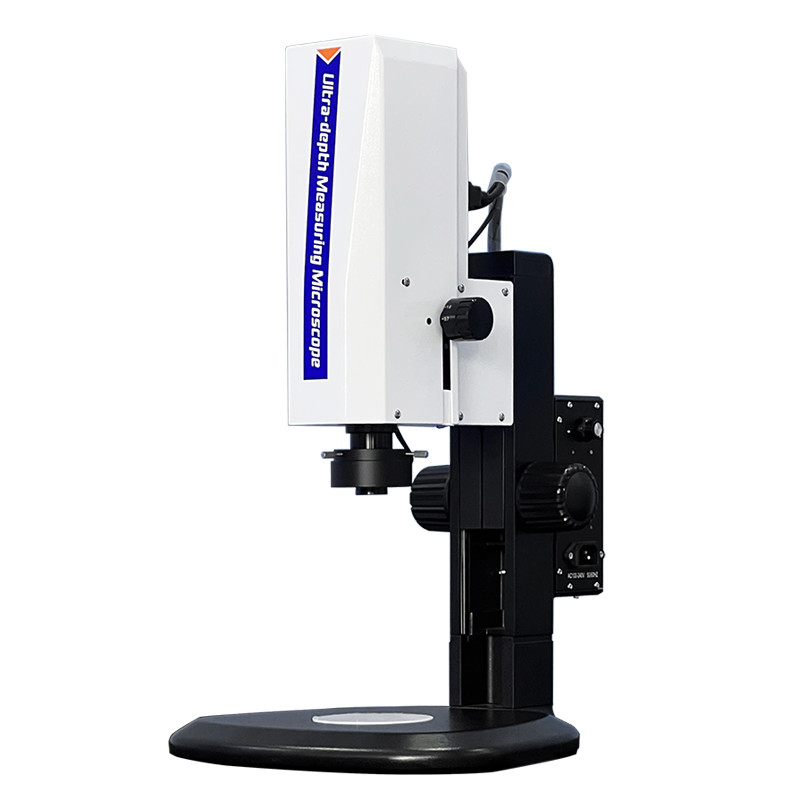

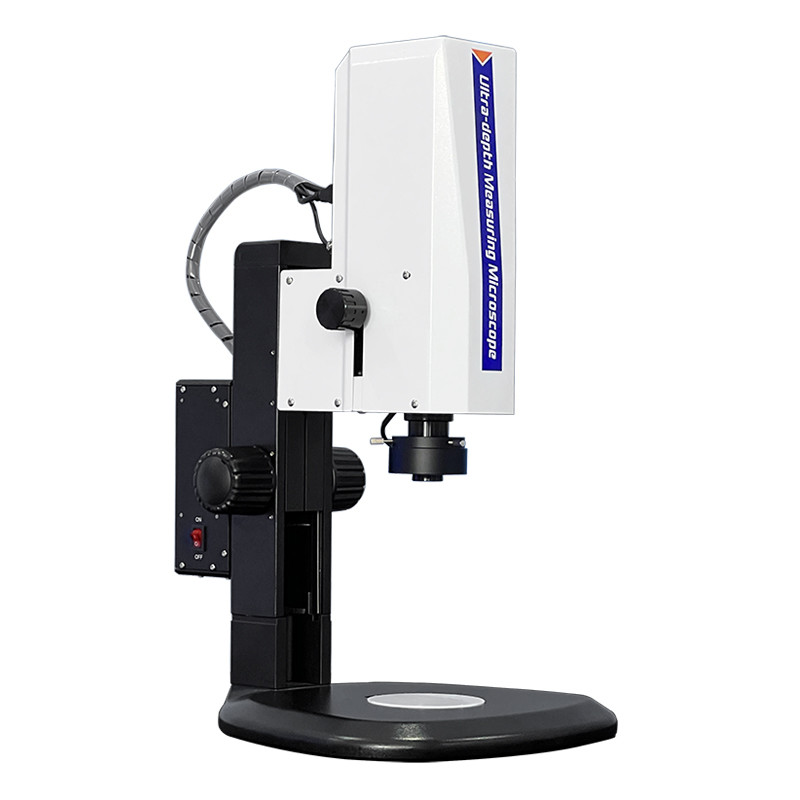

초심층융합 측정 현미경 VM-660
적용필드:
제품 검사, 재료 검사 및 연구, PCB 및 SMT 검사 및 분석, 인쇄, 섬유 검사, 생물학적 해부학, 의료 검사 및 기타 분야.
특징:
융합적인 디자인, 우아하고, 패션, 관대함
l HDMI 화면과 직접 연결하여 검사할 수 있는 HDMI 통합 카메라
l 고해상도 0.7~4.5X 평행 지각 확대 렌즈로 객체 확대 전환이 훨씬 편리하고 빠르다.
l 조절 가능한 LED 표면 반사 조명으로 밝기를 독립적으로 제어 할 수 있습니다.
l 1/2~2Mpixel의 고화질, 고프레임 산업용 카메라로 이미지를 더 명확하게 만듭니다.
l 자체 측정 기능으로 거리, 둘레, 면적, 각, 방사선, 너비, 높이 및 반지름 요소와 같은 선형 차원을 측정 할 수 있습니다.
l 여러 선택적 이동 제어 플랫폼, 정밀 위치 측정 보장.
기술 사양:
| 상품 | 초심층융합 측정 현미경 |
| 모델 | VM-660 |
| 코드# | 451-660 |
| 전자 확대판 |
25X~150X (HDMI 16:9 21.5 ′′ LCD 모니터) (가용 5X ~ 3000X 사용자 정의) |
| 광학 시스템 | 0.7X~4.5X 줌 렌즈 |
| 줌 비율:6.5:1 | |
| 0.5X C 마운트 카메라 어댑터 거울 | |
| 카메라 매개 변수 | 2MP 픽셀 ((1920*1080) |
| 이미지 크기:1/2 | |
| 프레임:1080P@60fps | |
| 측정 함수 | 거리, 둘레, 면적, 각, 방사선, 너비, 높이 및 반지름 요소와 같은 선형 차원은 측정됩니다. |
| 날짜 저장 | 측정 결과 또는 EXCEL 파일의 이미지 |
| 측정 방법 | 마우스 조작, 지능점 선택/수동점 선택 |
| 측정 정확성 | 00.02mm~0.003mm |
| 조명 | 조절 가능한 LED 표면 조명 |
| 현미경 스탠드 | Z축 이동: 100mm |
| 전기 매개 변수 | AC90~240V/50~60HZ |
| 차원 | 375*285*500mm |
| 순중량 | 60.5kg |
난mage 성능
A: 지켜봐 진주 I검사

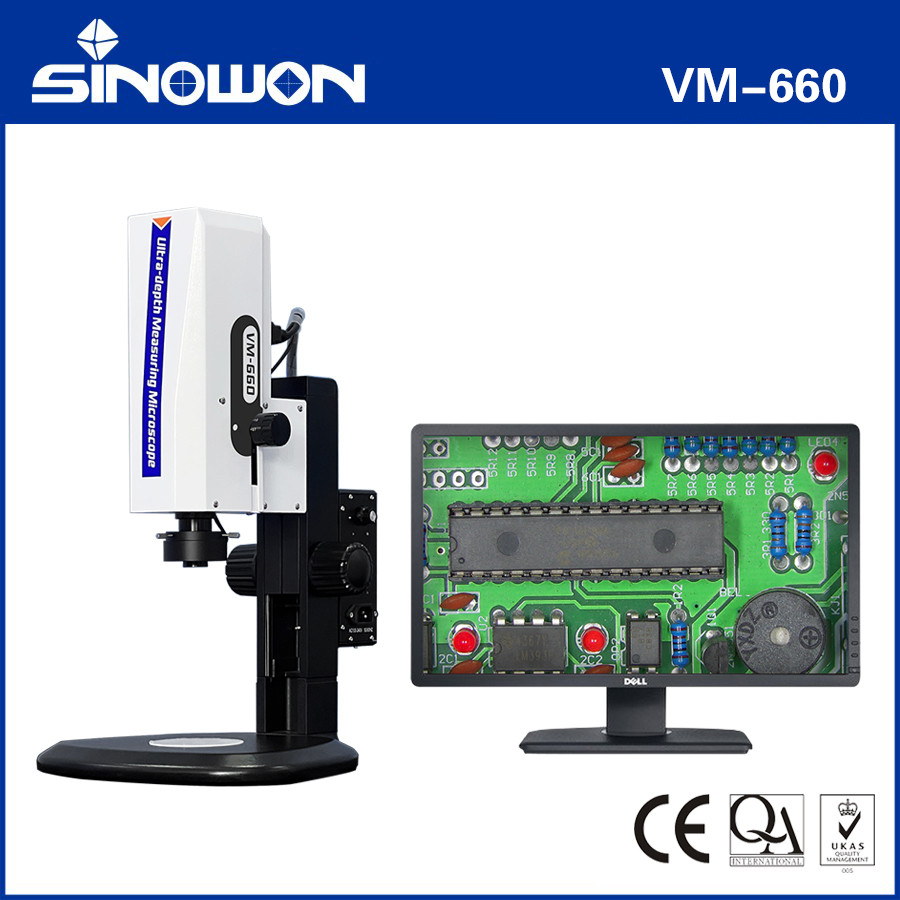

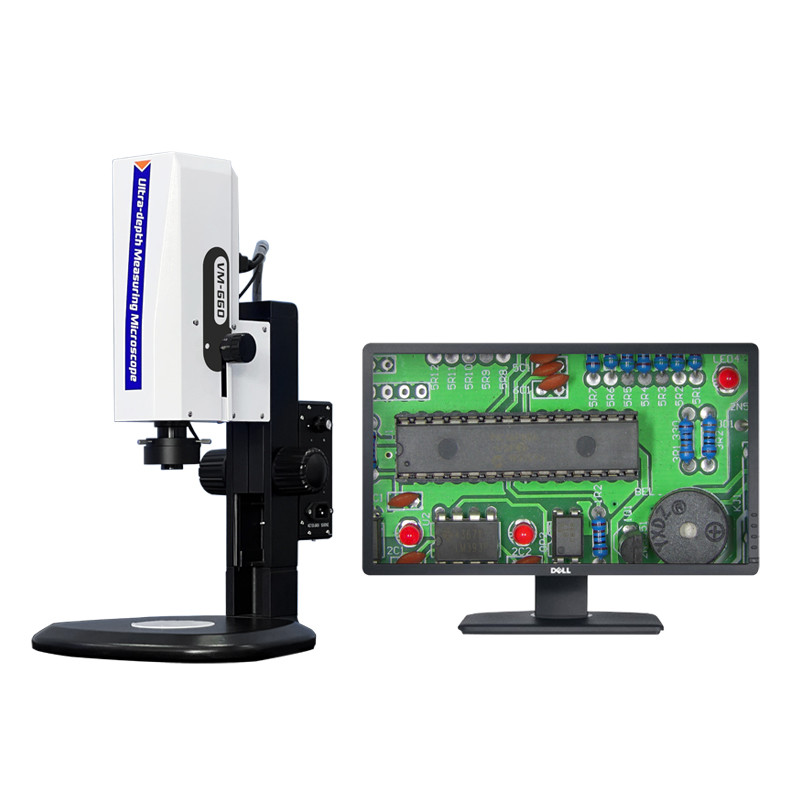

B: PCB 용접기 검사
측정F기름부음난소개:
VM-660는 직선, 각, 동심 원, 평행 선, 점에서 선까지의 거리, 점과 선에서 동심 원, 지름, 둘레, 면적을 측정할 수 있습니다.직사각형의 길이와 너비, 둘레와 면적을 계산할 수 있습니다. 다각형을 측정하고 면적을 계산할 수 있습니다. 모든 대응 측정 보고서는 플래시 메모리 디스크로 출력 될 수 있습니다.
시야장:
줌 스펙:
| 광학 확대 | 비디오 확대 | X ((mm) | Y(mm) | D ((mm) |
| 0.7X/2 | 25X | 18.28 | 13.72 | 22.86 |
| 1X/2 | 35X | 12.8 | 9.6 | 16 |
| 2X/2 | 70X | 6.4 | 4.8 | 8 |
| 3X/2 | 105X | 4.26 | 3.2 | 5.34 |
| 4X/2 | 140X | 3.2 | 2.4 | 4 |
| 4.5X/2 | 150X | 2.84 | 2.14 | 3.56 |
선택용 액세서리:
