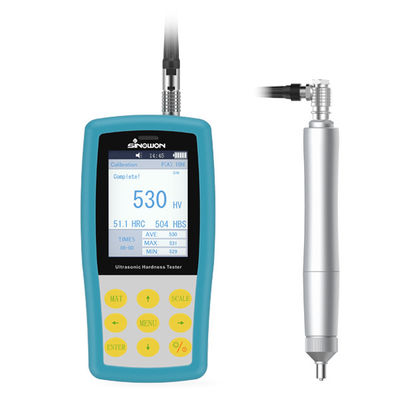

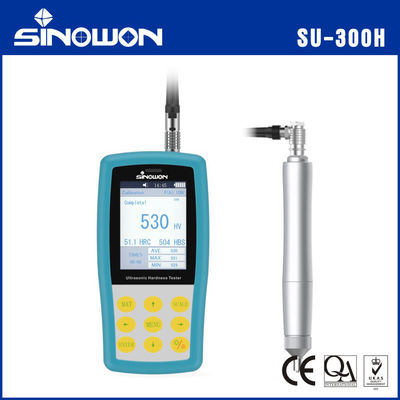

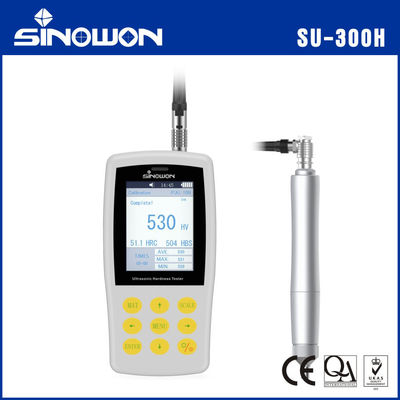

수동 초음파 경도 시험기 SU-300H
SU-300H 소개:
● SU-300H 수동 초음파 경도 시험기는 Sinowon 그룹에서 제작한 고전적인 휴대용 듀로미터입니다. 현장 또는 실험실에서 경도 시험을 수행하기 위해 초음파 접촉 임피던스 방식을 적용합니다.
● SU-300H는 접촉 흔적이 너무 작아 관찰하기 어려우므로 NDT 듀로미터이며, 금형, 기어, 샤프트, 로드, 나사, 레일 등과 같은 완제품의 경도를 테스트하는 데 탁월한 솔루션 중 하나입니다.
● SU-300H는 수동 프로브뿐만 아니라 전동 프로브와도 함께 작동하여 표면 거칠기의 다른 조건에 따라 다양한 응용 분야를 충족할 수 있습니다.
● SU-300H는 ASTM A1038-2005, DIN 표준 DIN50159-1-2008 및 중국 국가 표준 GB/T 34205-2017을 준수합니다.
주요 특징:
● 완벽한 정확도——±3% HV, ±1.5HR, ±3%HB.
● 미세한 압입—— 고출력 현미경만으로 압입을 관찰할 수 있습니다.
● 빠른 측정—— 2초 안에 결과가 나옵니다.
● 대형 LCD 디스플레이—— 측정 결과, 횟수, 최대값, 최소값, 평균 및 편차를 직접 표시합니다.
● 친숙한 작동—— 짧은 교육 후에도 잘 작동합니다.
● 보증 약속—— 메인 유닛 2년 보증 (프로브 제외).
● 대량 저장—— 1000개의 측정 데이터 그룹을 저장합니다.
● 간단한 보정—— 호출을 위해 20개의 보정 데이터 그룹을 저장하여 보정 효율성을 향상시킵니다.
사양:
| 상품 | 수동 초음파 경도 시험기 | ||||
| 모델 | SU-300H | ||||
| 코드# | 882-141H | ||||
| 선택적 프로브 | 수동 프로브: 10N, 20N, 49N, 98N; 전동 프로브: 3N, 5N, 8N, 10N | ||||
| 측정 범위 (DIN) | HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm | ||||
|
측정 정확도(%) |
척도 | ﹤250HV | 250~500HV | 500~800Hv | ﹥800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| 경도 척도 | 비커스(HV); 로크웰 C(HRC); 로크웰 A(HRA); 로크웰 B(HRB); 브리넬(HB) | ||||
| LCD | 컬러 화면 | ||||
| 데이터 표시 |
가압력, 테스트 횟수, 테스트 결과, 평균, 최대값, 최소값, 편차 및 변환 척도. |
||||
| 언어 | 중국어, 영어, 독일어, 포르투갈어, 터키어 | ||||
| 데이터 출력 | RS232 하이퍼 터미널/블루투스 프린터 | ||||
| 인쇄 | 블루투스 | ||||
| 데이터 저장 | 1000개의 측정 데이터 그룹과 20개의 보정 데이터 그룹을 저장합니다. | ||||
| 단어 입력 | 문자와 숫자 | ||||
| 작업 환경 | 온도: -10°C ~ 50°C; 습도: 30%-80% R.H. | ||||
| 배터리 전압 | 충전식 리튬 배터리; 전압: 4.2V, 3200mAh | ||||
| 충전기 전압 | AC220V/50Hz, 110V/60Hz | ||||
| 메인 유닛 치수 및 무게 | 메인 유닛 치수: 160 x 80 x 30mm (L x W x H); 수동 프로브: Φ22×153mm; 무게 (프로브 없음): 0.5Kg | ||||
| 포장 치수 및 무게 | 포장 치수: 320 x 430 x 155mm (L x W x H); 포장 무게 (표준 배송): 4.3Kg | ||||
초음파 경도 시험기 수동 프로브
특징:
수동 프로브 사양:
| 프로브 유형 | HP-1K | HP-2K | HP-5K | HP-10K |
| 코드# | 882-311 | 882-321 | 882-331 | 882-341 |
| 비고 | 선택 사항 | 표준 | 선택 사항 | 선택 사항 |
| 가압력 | 10N | 20N | 50N | 98N |
| 직경 | 21mm | 21mm | 21mm | 21mm |
| 길이 | 154mm | 154mm | 154mm | 154mm |
| 진동 로드 직경 | 2.4mm | 2.4mm | 3mm | 3mm |
| 측정 표면의 거칠기 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| 테스트 재료의 최소 무게 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 테스트 재료의 최소 두께 | 2mm | 2mm | 2mm | 2mm |
초음파 경도 시험기 전동 프로브:
특징:
전동 프로브 사양:
| 프로브 유형 | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| 코드# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| 비고 | 선택 사항 | 선택 사항 | 선택 사항 | 선택 사항 | 선택 사항 |
| 가압력 | 3N | 5N | 8N | 10N | 20N |
| 직경 | 46mm | 46mm | 46mm | 46mm | 46mm |
| 길이 | 200mm | 200mm | 200mm | 200mm | 200mm |
| 진동 로드 직경 | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
| 테스트 재료의 최소 무게 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 테스트 재료의 최소 두께 | 2mm | 2mm | 2mm | 2mm | 2mm |
