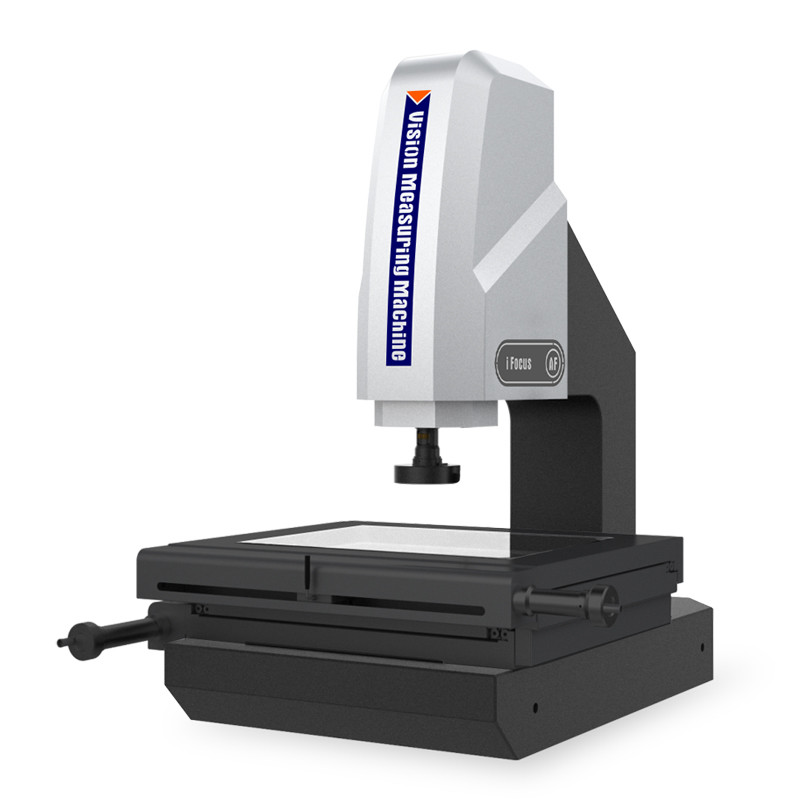

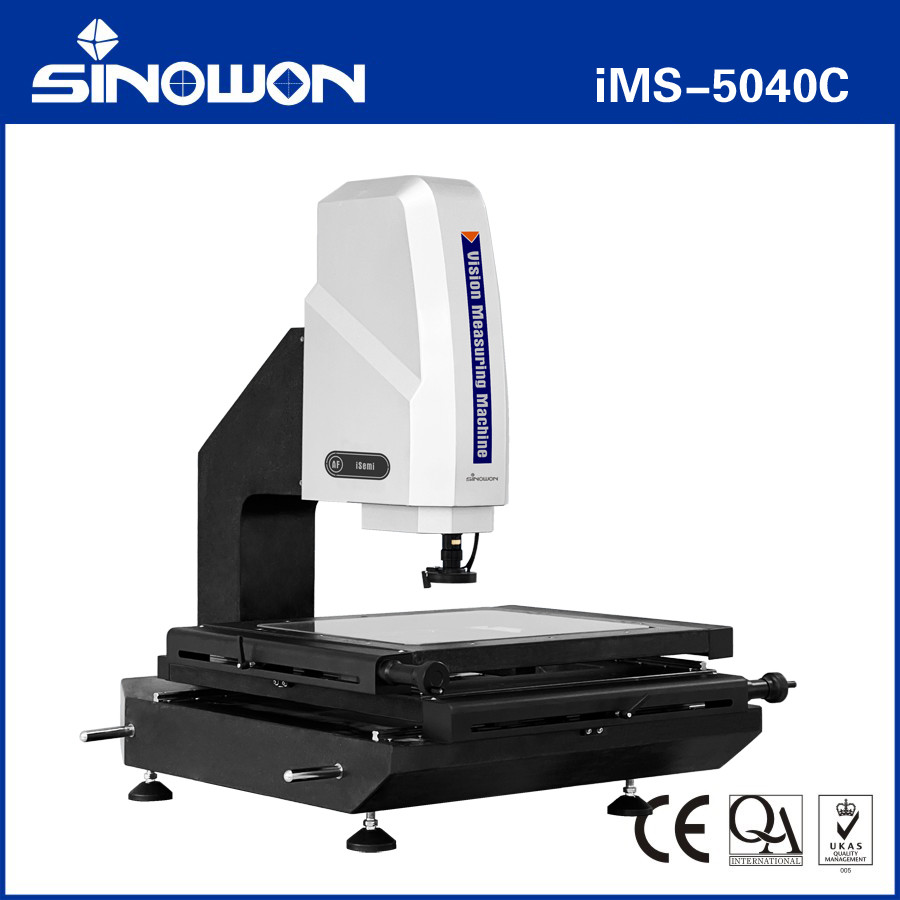

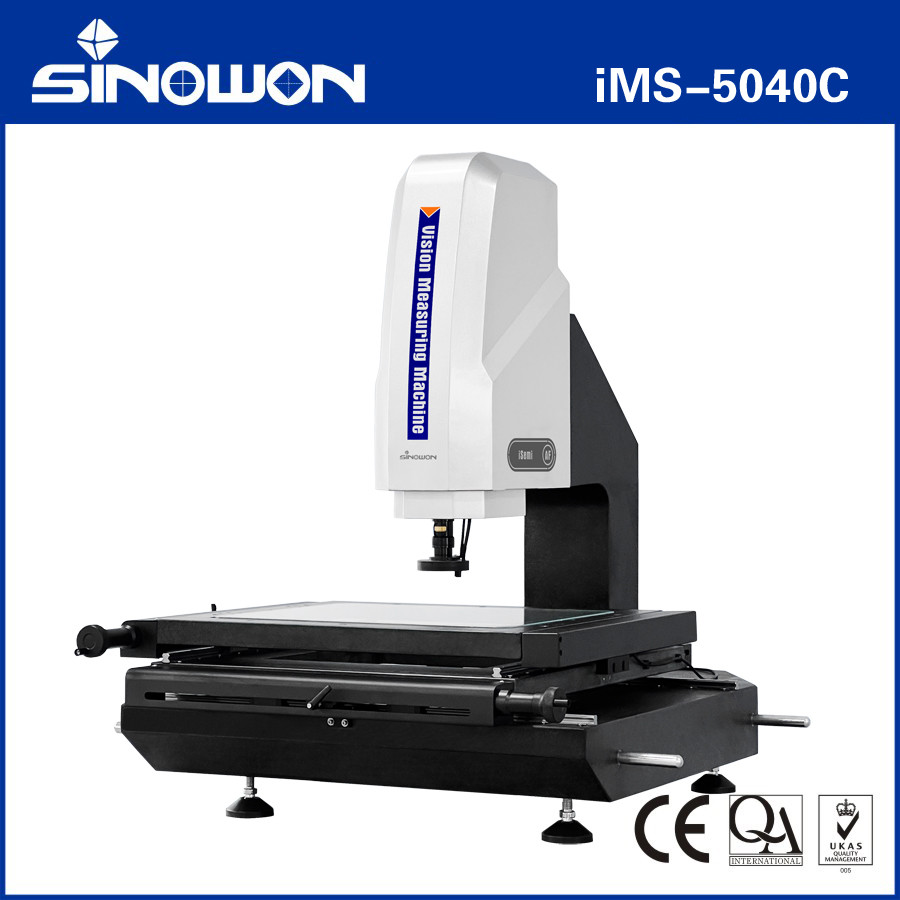

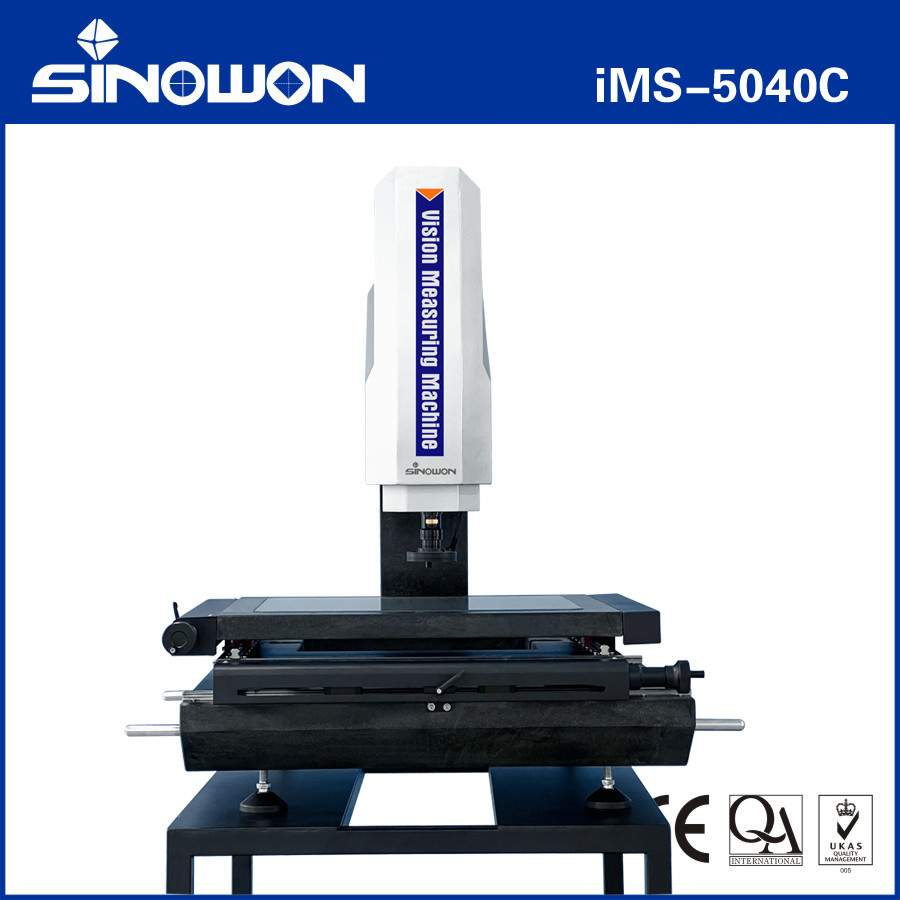

고정밀 반자동 비전 측정기 iSemi 시리즈 IMS-5040C
비전 측정기 제품 특징:
비전 측정기 기술 사양:
| 상품 | 고정밀 반자동 비전 측정기 iSemi 시리즈 | ||||
| 모델 | IMS-2010D | IMS-2515D | IMS-3020D | IMS-4030D | IMS-5040D |
| 대리석 작업대 | (270*350)mm | (408*308)mm | (458*358)mm | (608*470)mm | (650*580)mm |
| 유리 작업대 | (142*242)mm | (306*198)mm | (356*248)mm | (456*348)mm | (540*440)mm |
| X/Y축 이동 거리 | (200*100)mm | (250*150)mm | (300*200)mm | (400*300)mm | (500*400)mm |
| Z축 이동 거리 | 고정밀 선형 가이드, 유효 이동 거리 200mm | ||||
| X/Y/Z축 해상도 | 0.5um | ||||
| 받침대 및 지지대 | 고정밀 화강암 | ||||
| 측정 정확도* | XY축:≤2.5+L/200(um) ；Z축:≤5+L/200(um) | ||||
| 반복 정확도 | 2um | ||||
| 조명 시스템(소프트웨어 조정) | 표면 4개 링 및 8개 영역 무한 조절 LED 콜드 조명 | ||||
| 윤곽 LED 평행 조명 | |||||
| 선택 사양 동축 조명 | |||||
| 디지털 카메라 | 1/2.9"/1.6Mpixel 고해상도 디지털 카메라 | ||||
| 줌 렌즈 | 6.5X 고해상도 전자 피드백 줌 렌즈, 광학 배율: 0.7X~4.5X ; 비디오 배율: 20X~129X | ||||
| 측정 소프트웨어 | iMeasuring | ||||
| 운영 체제 | WIN 10/11-32/64 운영 체제 지원 | ||||
| 언어 | 영어, 중국어 간체, 중국어 번체, 선택 사양 기타 언어 버전 | ||||
| 작업 환경 | 온도 20℃±2℃, 온도 변화 <1℃/시간; 습도 30%~80%RH; 진동 <0.02g, ≤15Hz. | ||||
| 전원 공급 장치 | AC220V/50Hz; 110V/60Hz | ||||
| 치수(WxDxH) | (677*552*998)mm | (790*617*1000)mm | (838*667*1000)mm | (1002*817*1043)mm | (1111*867*1086)mm |
| 포장 치수(WxDxH) | (1030*780*1260)mm | (1030*780*1260)mm | (1030*780*1260)mm | (1130*1000*1270)mm | (1250*1035*1460)mm |
| 총/순 무게 | 220/150Kg | 242/175Kg | 275/185Kg | 449/350Kg | 550/380Kg |
참고:
"L"은 밀리미터 단위로 측정된 길이를 나타내며, Z축의 기계적 정확도는 초점 정확도와 공작물 표면에 크게 의존합니다.
배율은 대략적인 값이며 디스플레이의 크기 및 해상도와 밀접하게 관련되어 있습니다.
고객은 이미지 배율을 달성하기 위해 필요에 따라 0.5X 또는 2X 보조 렌즈를 추가하도록 선택할 수 있습니다.
iMS-2010/5040은 대리석으로 만들어진 작업대인 반면, iMS-2515/3020/4030은 금속으로 만들어진 작업대입니다.
제품 구성 모델 설명 (iMS-5040 예시) :
| 센서 구성 | 2.5D | 3D | 2.5D | 3D |
| 상품 | 2.5D 비전 측정기 | 3D 접촉 및 비전 측정기 | 2.5D 반자동 비전 측정기 | 3D 반자동 접촉 및 비전 측정기 |
| 모델 | iMS-5040A | iMS-5040B | iMS-5040C | iMS-5040D |
| 유형 | A | B | C | D |
| 의미 | 광학 줌 렌즈 센서 |
줌 렌즈 센서 및 접촉 프로브 센서 |
줌 렌즈 센서 및 Z축 자동 초점 기능 | 줌 렌즈 센서, 접촉 프로브 센서 및 자동 초점 기능 |
| Z축 자동 초점 | 없음 | 없음 | 있음 | 있음 |
| 접촉 프로브 | 없음 | 있음 | 없음 | 있음 |
| 소프트웨어 | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 |
수동 비전 측정기 모델 및 사양:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | 521-120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
수동 비전 측정기 이동 가이드 테이블:
| 이동 mm | 모델 | X축 이동 mm | Y축 이동 mm |
Z축 표준 이동 mm |
Z축 최대 맞춤형 이동 mm |
| 100x100x100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | IMS-6040 | 600 | 400 | 200 | 400 |
비전 측정기 구조 도면:
비전 측정기 산업 응용 분야:
OMM(광학 측정기), 비전 측정기 및 비접촉 측정기, 2차원 측정기, 2.5차원 측정기로도 알려져 있으며, 현대 산업의 고정밀 및 마이크로 제조 산업의 업그레이드를 통해 빠르고 정확한 측정을 위해 비접촉 광학 이미지 측정 방법을 채택합니다. 기하학적 치수 및 기하학적 공차의 측정은 불가피해졌습니다.
광학 측정기는 좌표 측정을 목적으로 모든 응용 분야에 적합하며 기계, 전자, 계측기, 하드웨어, 플라스틱 및 기타 산업 분야에서 널리 사용됩니다. 예를 들어 금형, 나사, 금속, 액세서리, 고무, PCB 보드, 스프링, 하드웨어, 전자 제품, 플라스틱, 항공, 우주 항공 등에서 기존의 버니어 캘리퍼스, 마이크로미터 및 프로파일 프로젝터의 단점을 극복하여 광학, 기계, 전자 및 컴퓨터 이미지 처리 기술을 통합한 고정밀, 고효율 및 고신뢰성 측정기입니다.
측정 대상은 광학 배율 시스템에 의해 확대됩니다. CCD 카메라 시스템에 의해 이미지 특징이 수집되고 컴퓨터 및 소프트웨어 알고리즘에 의해 처리된 후, 다양한 복잡하고 정밀한 부품의 윤곽 및 표면 모양, 크기, 각도 및 위치를 자동으로 감지할 수 있습니다. 마이크로 검사 및 품질 관리. 측정 데이터는 AUTOCAD로 가져와 완전한 엔지니어링 도면이 될 수 있으며 DXF, IGS 및 기타 형식의 문서를 생성할 수 있으며 CPK 및 다양한 통계 보고서를 생성하기 위해 WORD, EXCEL 및 SPC 통계 분석 소프트웨어로 가져올 수도 있습니다.
