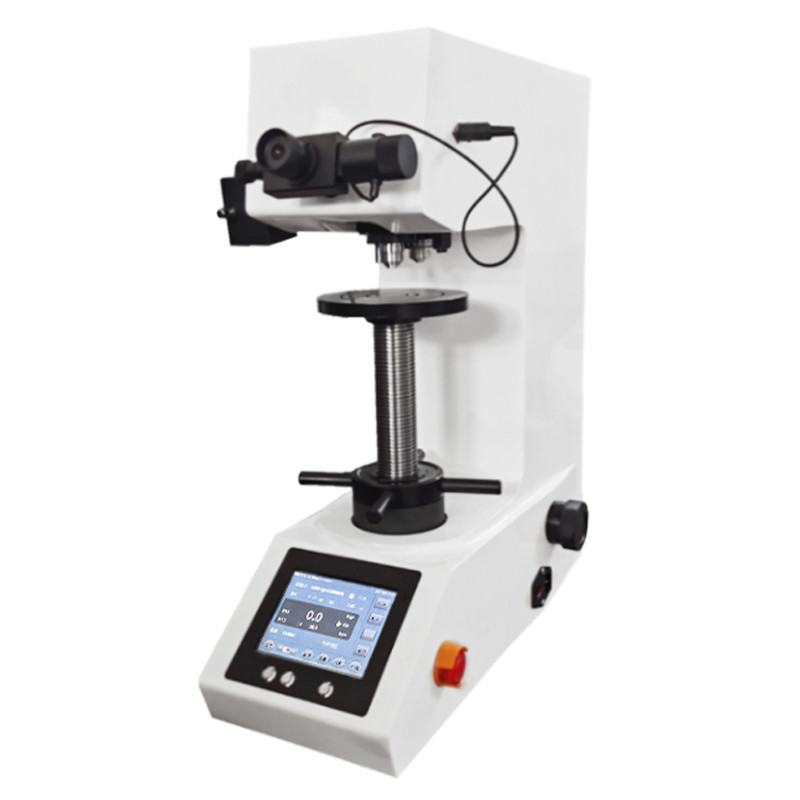

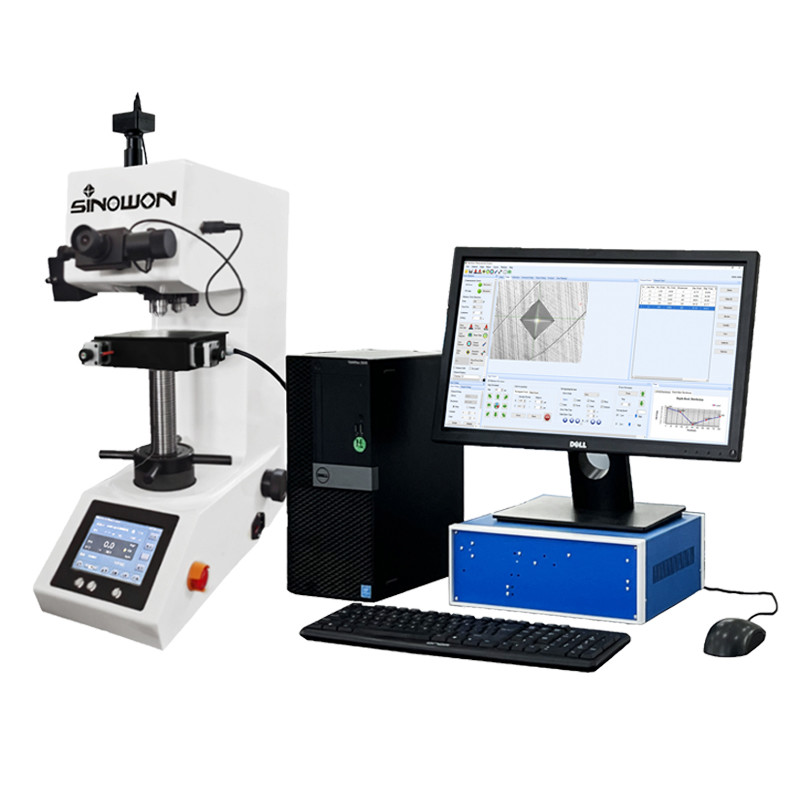

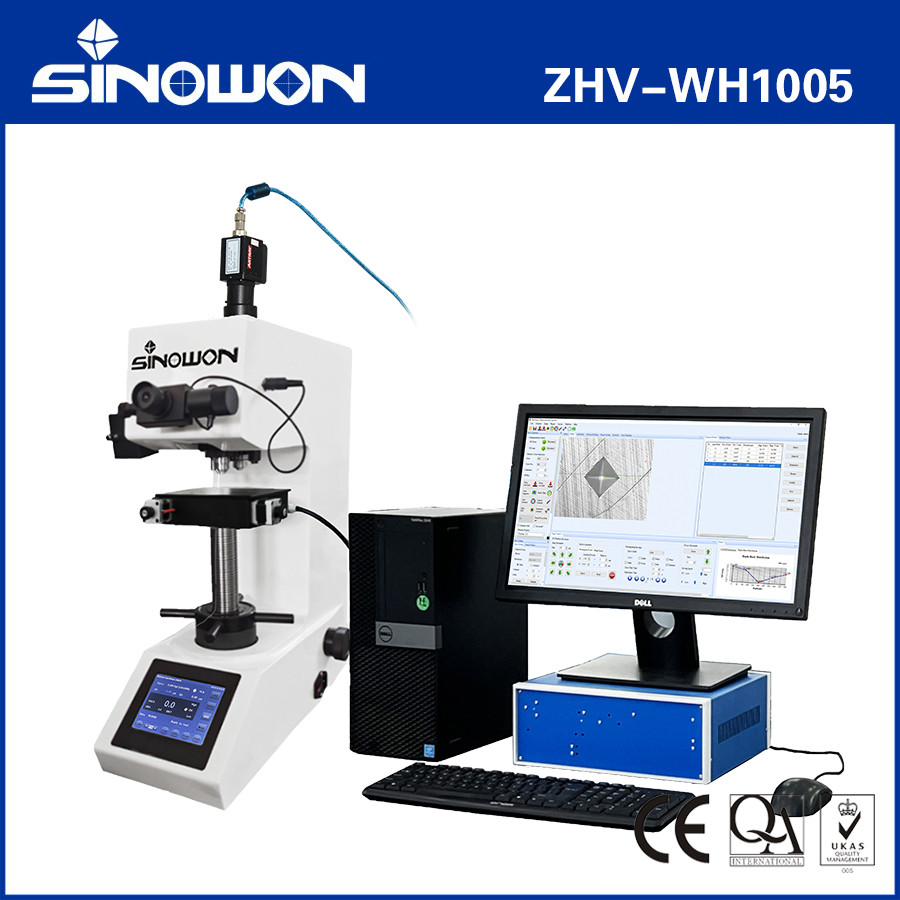

Automatic MacroVickers 경도 시험기 AutoVicky ZHV-WH0503
Vickers 방법은 광학 측정 시스템을 기반으로 하며, 다이아몬드 압자를 사용하여 경도 값을 측정하고 변환하는 일련의 광하중을 지정합니다. 다양한 종류의 재료를 테스트하는 데 매우 유용하지만, 인상을 측정하려면 테스트 샘플을 연마해야 합니다. Vickers 스케일에서 테스트하기 위해 사각형 밑면 피라미드 모양의 다이아몬드가 사용됩니다. 일반적으로 하중은 10gm에서 1Kgf까지 매우 가볍지만, "Macro" Vickers 하중은 최대 50 Kg 이상까지 가능합니다.
서론:상품
제품 특징
:상품
:상품
| 자동 MacroVickers 경도 시험기 | 모델 | ||||
| AutoVicky ZHV-WH0503 | AutoVicky ZHV-WH1005 | AutoVicky ZHV-WH3010 | AutoVicky ZHV-WH5010 | 코드# | |
| 821-170-0503 | 821-170-1005 | 821-170-3010 | 821-170-5010 | 로딩 힘 | |
| N | 0.3; 0.5; 1.0; 2.0; 3.0; 5.0 | 4.9; 9.8; 19.6; 29.4; 49.0; 98.0 | 1.0; 3.0; 5.0; 10.0; 20.0; 30.0 | 1.0; 5.0; 10.0; 20.0; 30.0; 50.0 | Kgf |
| 2.94; 4.9; 9.8; 19.6; 29.4; 49.0 | 0.5; 1.0; 2.0; 3.0; 5.0; 10.0 | 9.8; 29.4; 49.0; 98.0; 196; 294 | 9.8; 49.0; 98.0; 196; 294; 490 | 대물 렌즈 | |
| 10×, 40× | 10×,20× | 10×,20× | 10×,20× | 로딩 시스템 | |
| 자동 | 전동 X-Y 스테이지 | ||||
| 크기 L:255*W:205mm의 미니 스텝 모터 | X-Y 스테이지 스트로크 | ||||
| 50x50mm | 최소 단계 | ||||
| 0.625um | 언어 | ||||
| 영어 | 로딩 시간 | ||||
| 1~60s 조절 가능 | 터렛 | ||||
| 자동 터렛 | 대물 렌즈 | ||||
| 10×, 40× | Z축 초점 시스템 | ||||
| 크로스 핸드휠로 수동 초점 | 최소 측정 단위 | ||||
| 0.025 μm | 시료 최대 높이 | ||||
| 170mm | 기기 목 | ||||
| 135mm | 실행 표준 | ||||
| GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 | 전원 공급 장치 | ||||
| 220 VAC, 50/60 Hz | 치수 (L×W×H) | ||||
| (540*240*630)mm | 포장 치수 | ||||
| (620*485*800)mm | 자동 테스트 소프트웨어 | ||||
| ATS-100 이미지 분석 및 측정 소프트웨어 (동글 및 CD) | 카메라 유형 | ||||
| 5 메가픽셀 HD 카메라 | 카메라 어댑터 튜브 | ||||
| ZHV-WH1005-1X | 모션 컨트롤러 | ||||
| X-Y 자동 플랫폼 제어 시스템 | 모니터 | ||||
| 21.5” HDMI 모니터 | 순중량 | ||||
| 80Kg | 총중량 | ||||
| 105Kg | Vickers 및 Knoop 측정 소프트웨어 소개 | ||||
소프트웨어 장점:
1. 파노라마 스캔을 실현하여 제품의 전체 그래픽을 컴퓨터로 스캔하고, 임의의 위치를 선택하면 제품이 자동으로 필요한 위치로 이동합니다.
2. 17가지 경로 계획을 지원하여 30개의 점 좌표와 같은 임의의 숫자를 설정하고 시작을 클릭하면 수동 조작 없이 기계가 자동으로 30점 측정을 완료하고, 자동 로딩, 자동 초점 및 자동 측정을 수행합니다.
3. 선택 사양인 Z축 모터 및 자동 초점 시스템을 갖추고 있어 수동으로 초점 거리를 찾을 필요 없이 기계가 자동으로 초점을 맞춥니다. 모든 단계는 수동 측정 오류를 방지하기 위해 소프트웨어로 완료됩니다.
기본 기능:
● 인덴테이션 이미지의 자동 인식 능력이 뛰어나 감지 효율성, 안정성 및 감지 결과의 정확도가 높습니다.
● 두 가지 종류의 보정: 광학 보정, (수동/자동) 경도 블록 보정. 경도 블록은 다중 평균, 임의의 다중 표준 블록 및 분할 보정 및 선호 측정을 지원합니다.
● 자동 측정 외에도 네 가지 수동 측정 옵션이 있습니다: 사면 측정, 대각선 측정 및 사점 측정 (네 개의 정점 선택 순서는 임의적일 수 있음).
● 세 가지 유형의 인덴테이션 마크가 지원됩니다: "사각형", "빨간색 십자" 및 "원형".
● 수동 측정 중에는 돋보기 기능이 있어 인덴테이션 정점 위치를 찾는 데 편리합니다;
● 고유한 키보드 단축키 기능을 통해 선택한 정점을 빠르게 이동하여 측정 작업을 보다 효율적으로 수행할 수 있습니다.
● 인덴테이션 대각선의 픽셀 거리와 물리적 거리를 제공하고 현재 하중에서 HV / HK 값을 실시간으로 계산합니다.
● 터렛의 자동 전환 (대물 렌즈 및 압자 전환).
● 5백만 디지털 카메라로 컴퓨터에 인덴테이션 비디오를 표시합니다. 이미지를 캡처하고 저장할 수 있습니다.
● 현재 경도 시험기의 상태를 실시간으로 표시하고 업데이트합니다: 현재 압자/대물 렌즈, 하중 유지 시간, 로딩 힘 등.
● 두 점 사이의 거리를 수동으로 측정할 수 있습니다. 여러 그룹의 거리를 비디오 또는 이미지에 동시에 표시할 수도 있습니다.
● 다른 해상도, 다른 대물 렌즈 및 다른 하중의 경우 소프트웨어는 자동으로 최상의 보정 계수를 선택합니다.
● 모든 테스트 점 정보를 식별하고 별도로 또는 고객 요구 사항에 따라 표시할 수 있습니다. 테스트 점 식별 정보는 테스트 값 시퀀스 테이블 및 인덴테이션 다이어그램에 표시되어 쉽게 쿼리할 수 있습니다. 이 기능은 후속 분석 및 처리에 매우 중요합니다.
● GB, DIN, ISO, ASTM 및 기타 경도 변환 표준을 참조하여 Vickers HV, Knoop HK를 실현합니다. Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; 표면 Rockwell: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; Brinell HBS 및 Brinell HBW와 같은 경도 값 간의 상호 변환을 실현합니다.
● 경화층 경로 시퀀스를 측정할 때 여러 유연한 초기화 설정 모드가 있으며, 이전 경로 시퀀스를 자동으로 저장하고 가져옵니다. 측정 경로는 원하는 대로 다시 로드할 수 있도록 저장할 수도 있습니다.
● 경로 시퀀스 측정 결과는 해당 경화층 깊이 값과 경도 변화 곡선을 자동으로 생성합니다.
● 측정 데이터에 대해 여러 분석 모드를 선택할 수 있습니다. 모든 결과를 그래픽 보고서로 설정할 수 있습니다.
● 보고서 내용 및 형식을 유연하게 설정할 수 있으며 WORD 및 EXCEL 문서를 자동으로 생성할 수 있습니다.
● 암호 및 관리 권한을 설정할 수 있습니다: 일반 운영자는 설정된 설정에 따라 경도만 측정할 수 있습니다.
● 내장된 표준 경도 값 변환 도구는 테이블에 따라 측정된 경도 값을 자동으로 변환하고 결과 테이블에 나열합니다.
고급 기능:
●
다중 샘플 파노라마 접합 기능. 인덴테이션의 자동 초점을 실현할 수 있으며, 단일 인덴테이션의 초점 시간은 2-5초입니다. (이 기능을 실현하려면 ZHV-VH1010에 모터 Z축 및 자동 초점 시스템이 장착되어야 함)●
다중 샘플 파노라마 접합 기능. 거리 측정 기능의 확장으로, 마우스로 이미지를 클릭하여 측정할 경로의 17가지 모드를 정확하게 계획합니다.1)
자유 점 선택: 이미지의 임의의 위치를 클릭하여 측정할 경로가 됩니다.2)
임의 방향: 임의의 시작점과 임의 방향의 직선 세그먼트를 선택합니다.3)
가장자리 법선: 가장자리 근처를 클릭하여 법선 세그먼트를 자동으로 생성합니다.4)
두 점 법선: 가장자리의 두 끝을 선택하여 중심 법선 세그먼트를 생성합니다.5)
각도 이등분선: 세 점이 각도를 구성하여 각도 이등분 세그먼트를 생성합니다.6)
원형 경로: 두 점 중심/반경, 시간에 경로를 생성합니다.7)
가장자리 윤곽: 가장자리 근처를 클릭하여 가장자리를 따라 경로를 자동으로 생성합니다.8)
가장자리 등거리: 가장자리를 따라 거리를 클릭하여 등거리 직선 세그먼트를 생성합니다.9)
톱니파형: 주기, 치아 높이 및 치아 대칭을 정량적으로 설정할 수 있습니다.10)
두 점의 중심: 이미지에서 두 점을 선택하여 중간점을 측정할 경로로 생성합니다.11)
선: 임의의 시작점, 임의 방향의 직선 세그먼트 및 중간의 가변 거리를 클릭합니다.12)
다중선: 다중선 웨이포인트.13)
지그재그: 지그재그 다중선.14)
보간: 두 점 사이에 고정된 수/거리의 경로 점을 삽입합니다.15)
행렬: 직사각형 배열의 경로 점.16)
휠: 휠 경로 점.17)
링: 원형 경로 점.● 제공
압자/렌즈 오프셋 보정 기능 압자와 렌즈 간의 기계적 편차를 제거하고 시스템의 전체 오류를 수정하여 경도 테스트 결과의 정확도를 향상시킵니다.●
다중 샘플 파노라마 접합 기능. XY 자동 플랫폼의 움직임을 통해 지정된 객체의 가장자리를 스캔하고 객체 가장자리 윤곽을 그릴 수 있습니다.●
다중 샘플 파노라마 접합 기능. "파노라마 스캔" 기능을 통해 지정된 범위 내에서 파노라마를 얻고 맵에서 임의의 경로 계획을 수행할 수 있습니다.●
다중 샘플 파노라마 접합 기능. 기능. 동일한 시야에 여러 인덴테이션이 존재할 수 있는 경우, 영역 모드를 선택할 수 있으며, 각 측정 중에 설정된 범위 내의 인덴테이션만 고려됩니다. 연속 테스트 중에 영역 모드가 켜져 있으면 동일한 시야에 여러 인덴테이션으로 인한 테스트 중단을 방지할 수 있습니다. 표면 보정 기능.●
다중 샘플 파노라마 접합 기능. ASTM E384 표준의 표 I 및 표 II를 준수하며, 구 및 막대와 같은 곡선 부품에 대한 테스트 및 보정 요구 사항을 제공합니다.●
다중 샘플 파노라마 접합 기능.플랫폼과 카메라 간의 각도 편차는 각도의 자동 보정을 통해 제거할 수 있으며, 플랫폼의 위치 정확도를 향상시킬 수 있습니다.●
다중 샘플 파노라마 접합 기능.파괴 인성 기능을 확인하여 인덴테이션 파괴 인성 데이터를 측정할 수 있습니다.●
다중 샘플 파노라마 접합 기능. 여러 샘플에 대해 동시에 파노라마 접합을 수행한 다음 이러한 파노라마에서 경로 계획을 수행할 수 있습니다. 마지막으로 연속 테스트가 완료되었습니다.전동 X-Y 플랫폼 VMP-505의 사양:
● 스텝 모터 시스템이 있는 자동 XY 플랫폼: 항공 우주 등급 가공 기술
● 우수한 밀봉 성능은 장기 복구 정확도의 안정성을 보장합니다.
● 플랫폼 크기: 255mmx205mm
● XY 방향의 최대 변위: 50X50mm 요구 사항), 최소 단계: 0.625um
● 응답 정확도: 일방향 전체 범위 ≤ 10um
● 전체 스캔 과정 ≤ 20um
● 선택 사양인 더 큰 전동 X-Y 플랫폼 VMP1111
● X-Y 이동 크기: 110x110mm 및 플랫폼 크기: 310mmx255mm
