자동 마이크로& 매크로 비커 및 노프 단단성 검사기 AutoVicky ZVK-1050AF
제품 사용:
비커스 방법은 광학 측정 시스템에 기반을 두고 있으며, 다이아몬드 인테너를 사용하여 가벼운 부하의 범위를 지정하여 가중치를 측정하고 경직값으로 변환합니다.그것은 다양한 종류의 재료에 대한 테스트에 매우 유용합니다., 그러나 시험 샘플은 표지의 크기를 측정 할 수 있도록 닦아야합니다. 사각형 기지 피라미드 모양의 다이아몬드가 Vickers 척도의 테스트를 위해 사용됩니다.일반적으로 마이크로비커의 부하는 매우 가볍습니다, 10gm에서 1kgf까지, 맥로비커의 부하는 50Kgf까지 다양할 수 있습니다.
마이크로 비커스 경화 방법은 금속, 세라믹 및 복합재 - 거의 모든 유형의 재료에 대한 테스트를 위해 사용됩니다.다양한 용도로 유용합니다.: 필리핀과 같은 매우 얇은 재료를 검사하거나 부품, 작은 부분 또는 작은 영역의 표면을 측정하고 개별 미세 구조를 측정합니다.또는 단단함의 변화의 프로파일을 설명하기 위해 부분을 절단하고 일련의 틈을 만들어 케이스 경화 깊이를 측정합니다..
난소개:

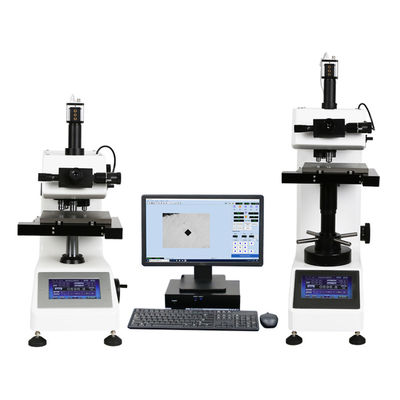

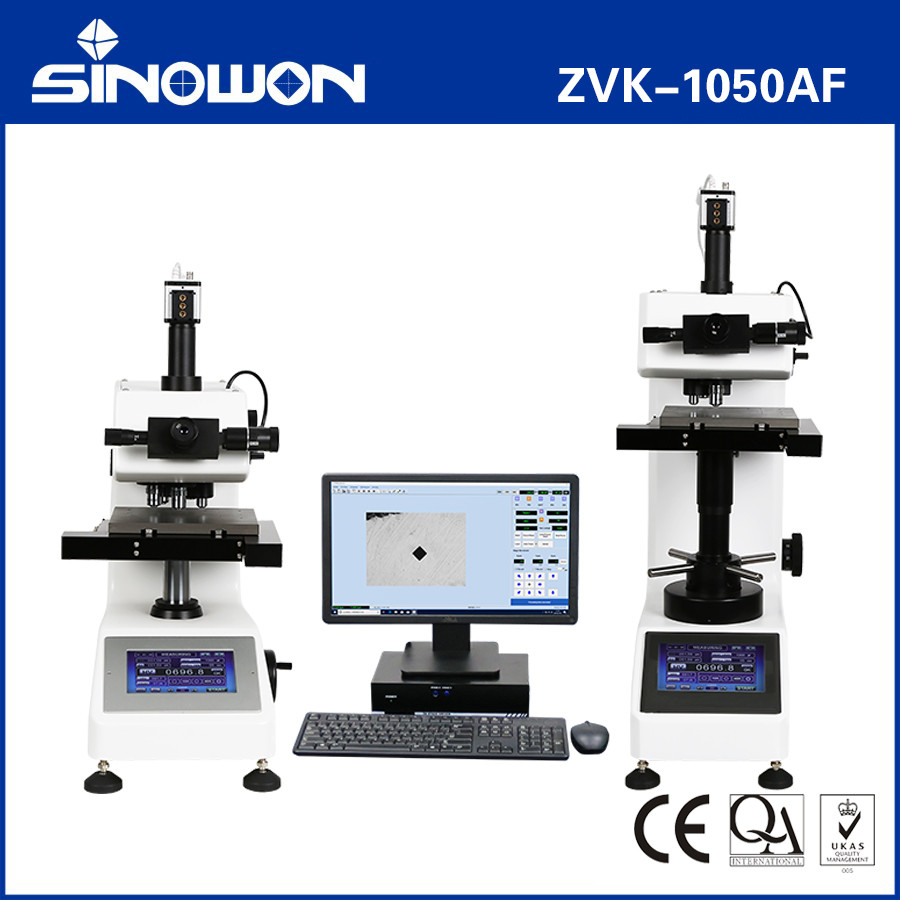

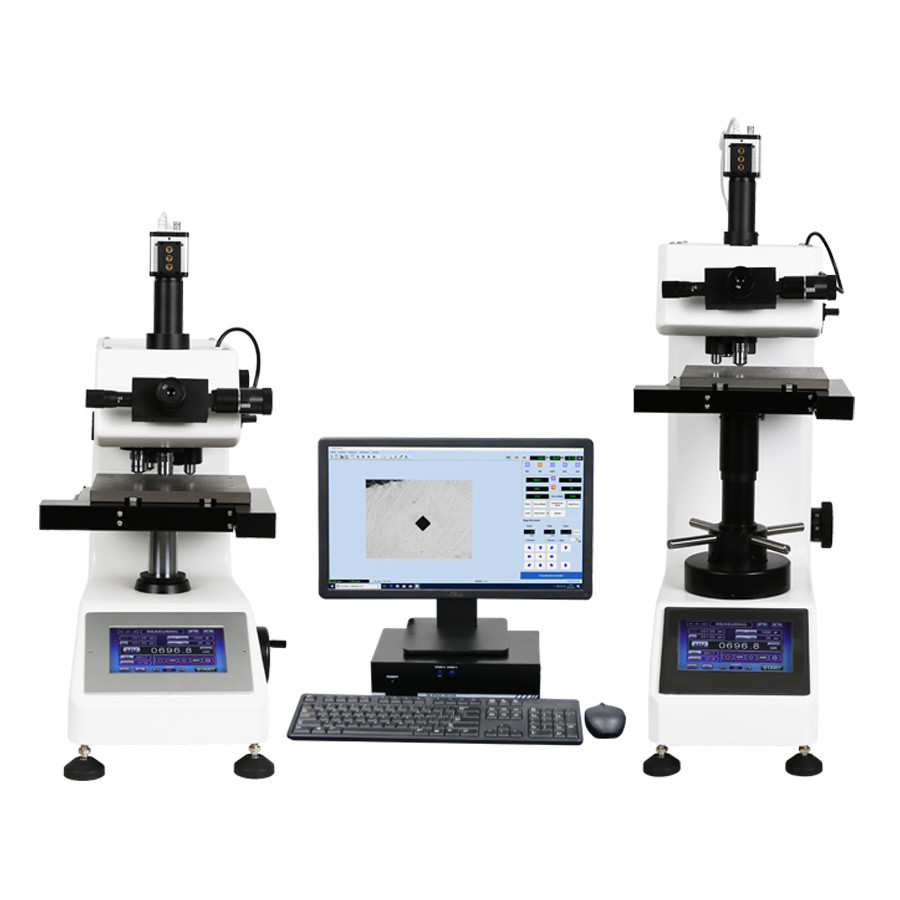

시노원 오토비키 ZHV-1050AF는 두 개의 경화 테스트를 제어하기 위해 하나의 컨트롤러와 하나의 PC를 사용합니다. 하나는 오토비키 ZVK-1000F 자동 마이크로 비커스 및 노프 경화 테스트, 자동 초점 시스템,다른 하나는 AutoVicky ZHV-50A 자동 매크로 Vickers 경화 검사기 두 단위 모두 X-Y 자동 스테이지로 장착되어 있습니다., 그것은 Vickers와 Knoop의 틈에 대한 자동 측정이 있고, 그것은 자동으로 케이스 깊이 측정을 할 수 있습니다, 그것은 인간의 운영 오류를 제거, 크게 작업 효율을 향상,강도 테스트 측정이 더 정확하고 복잡하지 않습니다.
제품 특징:
● 자동 스테이지, 자동 포커스, 자동 측정 및 Vickers 단단성 테스트 시스템;
● 부하력: 정확 한 부하 무게 는 부하력 시스템 을 신뢰성 있고 정확 하게 보장 한다.
● 광학 경로: 160mm 고해상도 광학 현미경 경로 는 이미지의 힌트를 선명 하고 훌륭 하게 만든다.
● 자동 타워: HV 인더와 10x / 20X / 40x 목표의 스위치 위치가 반복되고 정확합니다.
● 자동 스테이지: 100x100mm의 큰 이동 크기와 무거운 부하 능력을 가진 정밀 단계 모터로 구동됩니다.
● 자동 초점: 고 해상도 광 시스템 및 자동 초점 기술을 적용, 3A 소프트웨어는 8um 이상의 인덴션 크기가있는 경우 자동 초점 및 자동 경화 평가를 실현 할 수 있습니다.마이크로비커와 노프에 대한 자동 초점입니다., 매크로 비커에 대한 수동 초점.
● 자동 측정: 자동 경화 테스트 및 측정 소프트웨어:3A는 경화 테스트 및 데이터 통신을 제어 할 수 있으며 10x, 20x, 40x의 스위치를 포함합니다.60x 목표와 Vickers 인더, 자동 로딩, 서식 및 로딩, 단일 또는 복수 힌트, 설정 단계 거리와 이동 모드, 자동 기록 힌트 대화 라인 및 경화 값,자동 CHD 깊이와 경직 곡선을 생성, 오류 통계, 테스트 시간 그룹 통계, 엑셀 및 워드 형식 보고서를 생성합니다.
사양:
| 상품 | 자동 마이크로& 매크로 비커 및 노프 경화 검사기 | |
| 모델 | 오토비키 ZVK-1050AF | |
| 코드# | 822-340AF | |
| 초점 모드 | 마이크로비커/크노프: 쌍둥이 자동 초점/수동 초점 | |
| 로드 시스템 | 고정밀 무게 | |
| 마이크로 로드 | 여자친구 | 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 |
| mN | 98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 | |
| 매크로 로드 | kgf | 1 / 2 / 3 / 5 / 10 / 20 / 30/50 |
| N | 9807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
| 로딩 모드 | 자동 로딩, 하우스 및 릴딩 | |
| 머무는 시간 | 5 ~ 99 s는 조절할 수 있습니다 | |
| 타워 시스템 | 자동 타워 | |
이중 광학 | 고해상도 광현미경 경로 | |
| 확대 | 광학 관찰 확대: 100x (10x 렌즈와 10x 안경) | |
광학 측정 확대: 100x, 200x, 400x | ||
| 디지털 관찰 확대: 350x | ||
| 디지털 측정 확대: 350x, 700x, 1400x | ||
| 빛의 근원 | LED 평행 조명 장치 | |
| 디지털 이미지 시스템 | 0.5x C 어댑터와 1.3Mpixel CMOS 카메라 | |
| 최대 표본 높이 | 90mm | |
| 최대 표본 깊이 | 110mm | |
| 강도 척도 | HV와 HK 사이를 전환 | |
| 오토 스테이지 | 종류 | 자동차 |
| 크기 | 200 × 180 mm | |
| X-Y 여행 | 100 × 100 mm | |
| 자동차 | 스텝 모터 | |
| 결의 | 0.5m | |
| 운전 컨트롤러 | VickyControl2000 | |
| 단단성 테스트 소프트웨어 | 3A: 자동 스테이지, 자동 초점, 자동 측정 | |
| LCD 모니터 | 21.5 LCD 모니터 | |
| 실행 표준 | ASTM E-92, ISO 6507, GB/T4340 | |
| 순. 무게 | 150kg | |
| 전원 공급 | AC 220V/50Hz 또는 110V/60Hz | |
자동 측정 소프트웨어:
● 소프트웨어 인터페이스: 3A
●기계 제어
3A 소프트웨어는 마이크로 강도 테스트를 제어 할 수 있습니다, 그것은 운전하고 X-Y 자동 단계의 움직임을 설정 할 수 있습니다, Z-축 자동 초점 모터,그리고 그것은 자동 타워에 목표의 스위치 및 Vickers / Knoop 인더를 제어 할 수 있습니다, 그것은 자동으로 로딩/주기/탈락을 합니다.
● 자동 측정
3A 소프트웨어는 자동 초점 모드에서 자동으로 진입 측정 할 수 있습니다. 시각 깊이는 1mm이고 초점 해상도는 0.2um입니다. 자동 초점 속도는 5 초 미만입니다.그리고 자동 초점과 자동 측정의 주기는 8초 이내에.
● CHD 측정
3프로그램으로 케이스 경직 깊이 측정이 가능하고 자동으로 측정하여 CHD 보고서를 만들 수 있습니다.그리고 깊이 강도 곡선이 생성되어 부품의 질산층을 측정하고 탄화층을 측정하는 등의 기능을 수행합니다..
● 노선 계획 기능
3A는 경로 계획의 기능을 가지고 있습니다. 선택된 직선, 지크 자그 선, 원, 아크, 무작위 점, 행렬을 설정할 수 있습니다. 다른 시험 샘플 요구 사항에 설정할 수 있습니다.
● 데이터 관리
테스트 데이터는 인쇄로 저장할 수 있으며 테스트 보고서에는 수학적 통계 및 단단한 계층 깊이 곡선, 그리고 인쇄된 샘플 지형이 포함되어 있습니다.직선과 배경의 미세 구조를 반영합니다..
● 다국어
현재 영어와 중국어를 사용할 수 있고, 다른 언어도 곧 나올 것입니다.
