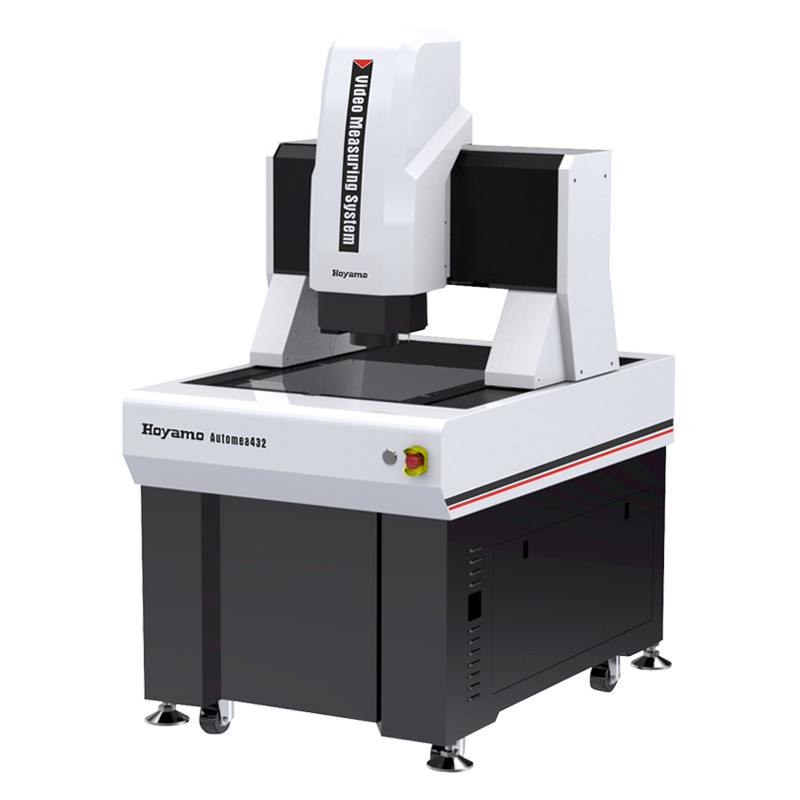

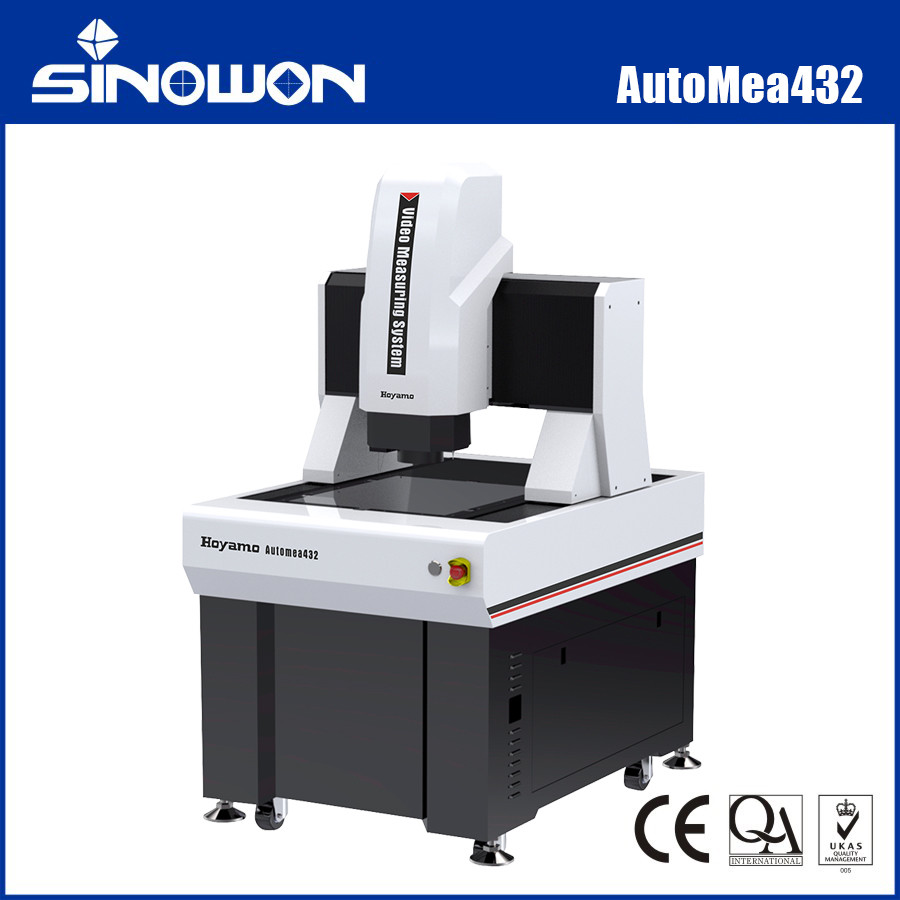

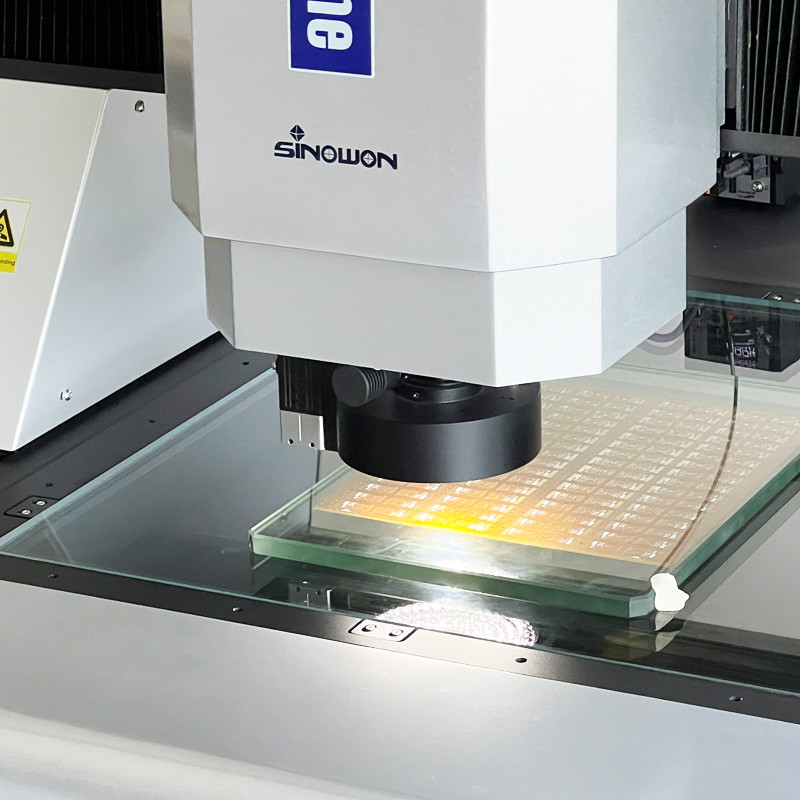

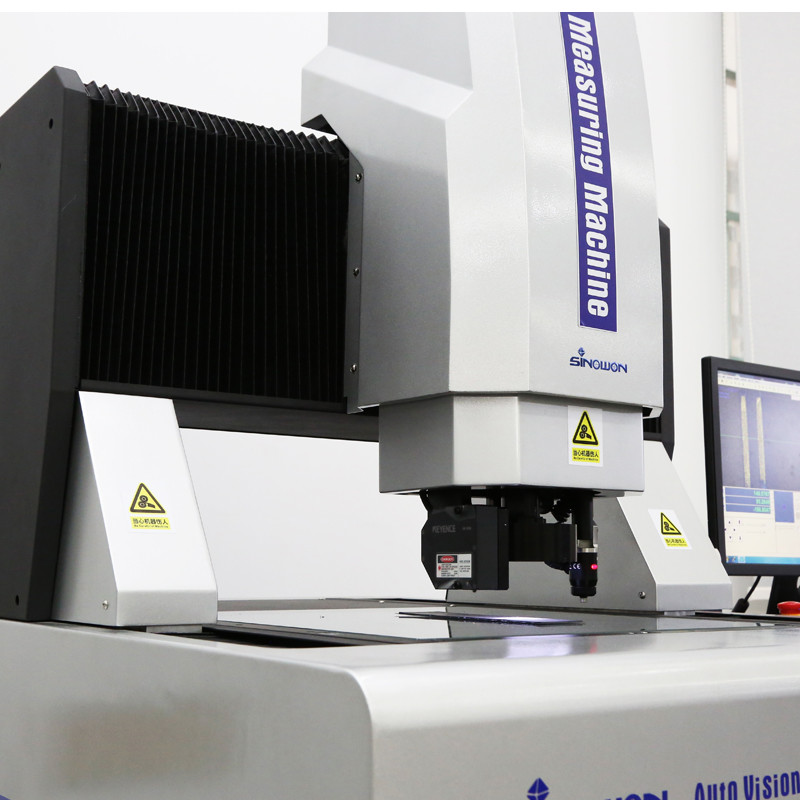

이동교 3D 자동 접촉 및 비디오 측정 시스템 오토메아 432 시리즈
제품 소개:
오토메아 (Automea) 는 고 정밀도 및 대용량 측정에 설계된 움직이는 브릿지 타입의 완전 자동 비전 측정 도구입니다. 이동 가능한 브릿지 구조를 채택합니다.측정된 작업 조각이 측정 정확성과 안정성을 보장하기 위해 고정되어 있는 경우그것은 전자, 의료 장비, LCD, 항공 우주 및 항공과 같은 산업에서 측정에 적합합니다.
제품 특성c:
사양:
| 상품 | 이동교 자동 비디오 측정 시스템 오토me 시리즈 | ||||
| 모델 | 오토메아 432 | 오토메아542 | 오토메아652 | AutoMea862 | |
| X/Y 축 이동 | (400*300) mm | (500*400) mm | (600*500) mm | (800*600) mm | |
| Z축 이동 | 200mm | ||||
| X/Y/Z-3 축 선형 척도 | 유리 격자 레일러, 해상도: 0.5um | ||||
| 가이드 모드 | 정밀 선형 안내 레일, 이중 슬라이더 안내와 함께 듀얼 트랙 | ||||
| 동작 모드 | 조이스틱 컨트롤러, 마우스 조작, 자동 탐지 프로그램 | ||||
| 정확성* | XY축:≤2.5+L/200 ((um) | ||||
| Z축:≤5.0+L/200 ((um) | |||||
| 반복 가능성 | 2m | ||||
|
조명 시스템 |
윤곽 | LED 평행 모서리 조명 | |||
| 0~255 스테프리스 조절 가능한 5개 반지 8개 분할 LED 표면 조명 | |||||
| 표면 | |||||
| 비디오 시스템** | 고화질 디지털 컬러 카메라 1/2.9 | ||||
| 6.5X 수동 확대 렌즈; 광학 확대: 0.7X-4.5X, 비디오 확대: 26X~172X (21.5 ′′ 모니터) | |||||
| 측정 소프트웨어 | i측정 | ||||
| 운영 체제 | 지원 WIN10/11-32/64 비트 운영 체제 | ||||
| 언어 | 영어, 간소화 중국어, 전통적인 중국어, 다른 언어 추가 할 수 있습니다 | ||||
| 작업 환경 | 온도는 20°C±2°C, 온도 변화 <1°C/Hr, 습도는 30%~80%RH, 진동 <0.02g, ≤15Hz | ||||
| 전원 공급 | 220V/50Hz/10A | ||||
| 차원 (WxDxH) | (1195*832*1579) mm | (1463*940*1591) mm | (1568*1040*1591) mm | (1818*1157*1590) mm | |
| 패키지 크기 ((WxDxH) | (1380*1170*1910) mm | (1690*1300*2000) mm | (1800*1400*2000) mm | (2300*1700*2000) mm | |
| 순중량 | 650kg | 780kg | 1380kg | 2000kg | |
참고:
L는 길이를 측정합니다 ((mm), Z축의 기계적 정확성과 초점 정확도는 작업 조각 표면에 크게 관련이 있습니다.
증폭은 대략적인 값이고 모니터의 차원과 해상도와 관련이 있습니다.
시야장 (mm) = (평면*평면*직선)
제품 구성 모델 설명 (AutoMea432의 예제):
| 제품 분류 | 2.5D | 3D | 2.5D | 3D |
| 상품 | 2.5D 자동 비디오 측정 시스템 |
3D 자동 접촉 및 비디오 측정 시스템 |
2.5D 자동 레이저 스캔 및 비디오 측정 시스템 |
3D 자동 멀티 센서리 측정 기계 |
| 모델 | 오토메아 432A |
오토메아 432B |
오토메아 432C | 오토메아 432D |
| 종류 | A | B | C | D |
| 의미 | 광학 줌 렌즈 센서 | 줌 렌즈 센서 및 접촉 탐사 센서 | 줌 렌즈 센서와 레이저 센서 | 줌 렌즈 센서, 접촉 탐사 센서 및 레이저 센서 |
| 접촉 탐사 | 아니 | MCP-Kit1 | 아니 | MCP-Kit1 |
| 레이저 모듈 | 아니 | 아니 | 옴론 레이저 | 옴론 레이저 |
| 소프트웨어 버전 | i4 측정1 | i4 측정2 | 5을 측정합니다.0 | 5을 측정합니다.1 |
이동교 자동 비디오 측정 시스템 모델 및 사양:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| 오토메아 432A | 523-120H | 오토메아 542A | 523-120J | 오토메아652A | 523-120K | 오토메아862A | 523-120L |
| 오토메아 432B |
523-220H |
오토메아 542B | 523-220J | 오토메아 652B | 523-220K | 오토메아862B | 523-220L |
| 오토메아 432C | 523~320H | 오토메아 542C | 523-320J | 오토메아652C | 523-320K | 오토메아862C | 523-320L |
| 오토메아 432D | 523-420H | 오토메아 542D | 523-420J | 오토메아652D | 523-420K | 오토메아862D | 523-420L |
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| 오토메아1082A | 523-120M | 오토메아12102A | 523-120N | 오토메아15122A | 523-120P | 오토메아18122A | 523-120Q |
| 오토메아1082B | 523-220M | 오토메아12102B | 523-220N | 오토메아15122B | 523-220P | 오토메아18122B | 523-220Q |
| 오토메아1082C | 523-320M | 오토메아12102C | 523-320N | 오토메아15122C | 523-320P | 오토메아18122C | 523-320Q |
| 오토메아1082D | 523-420M | Automea12102D | 523-420N | 오토메아15122D | 523-420P | 오토메아18122D | 523-420Q |
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| 오토메아26162A | 523-120R | 오토메아 26162B | 523-220R | 오토메아26162C | 523-320R | 오토메아26162D | 523-420R |
이동교 자동 비디오 측정 시스템 공간 측정 안내 테이블:
| 여행 | 모델 | 정확성 | X 축 이동 mm | Y축 이동 mm | Z축 표준 이동 mm | Z축 최대 사용자 정의 이동 mm | |
| E1x,y | E1z | ||||||
| 400×300×200 | 오토메아 432 | 2.5+L/200 | 5.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | 오토메아542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | 오토메아652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | 오토메아862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | 오토메아1082 | 3.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | 오토메아12102 | 3.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | 오토메아15122 | 4.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | 오토메아18122 | 4.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | 오토메아20152 | 5.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | 오토메아26162 | 1600 | 2600 | 200 | 200 | ||
다른 여행 사양은 고객의 필요에 따라 사용자 정의 될 수 있습니다.
