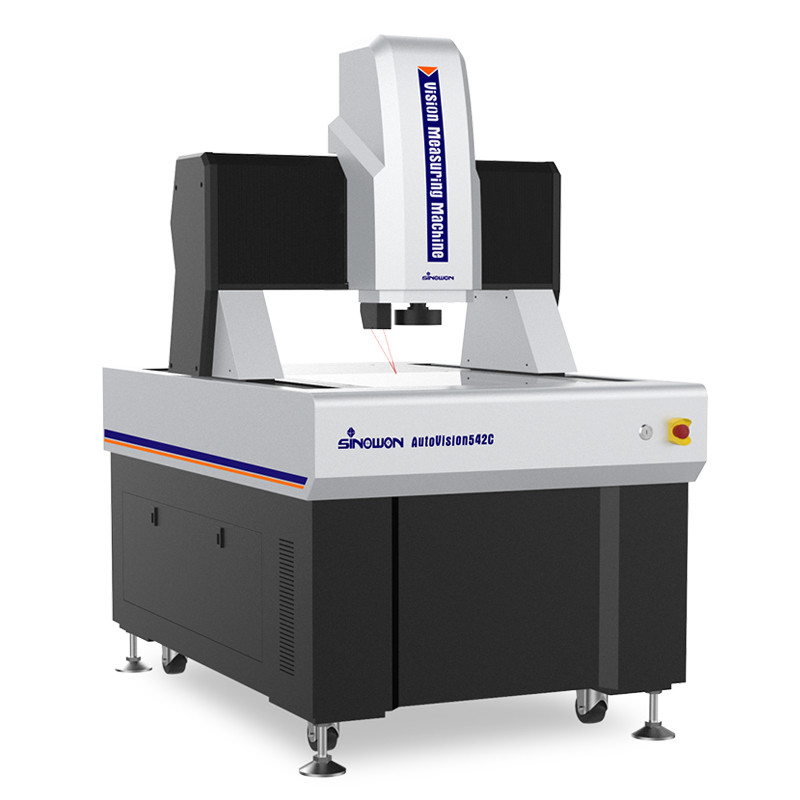

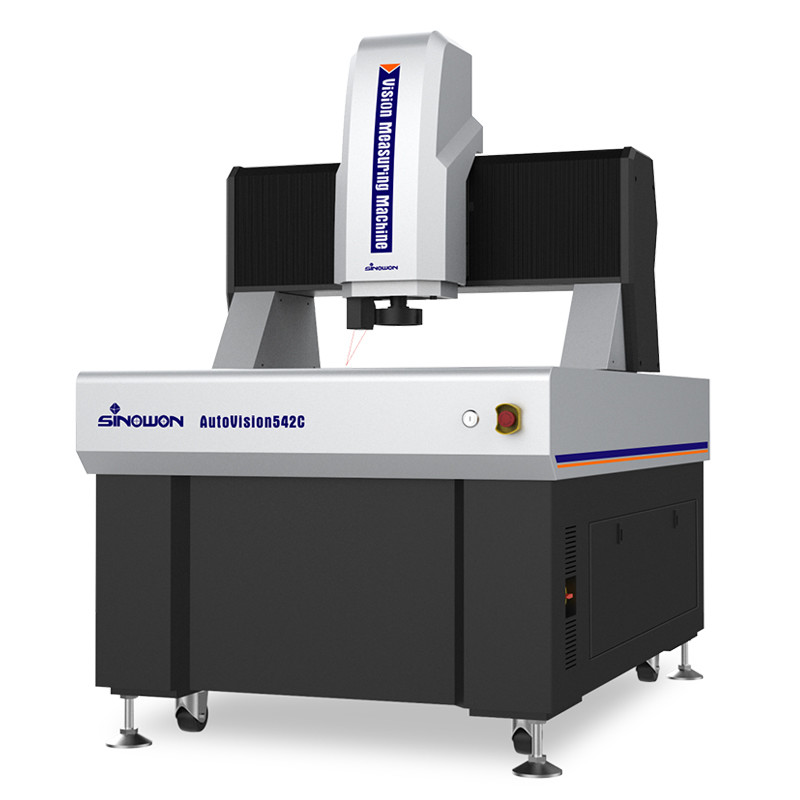

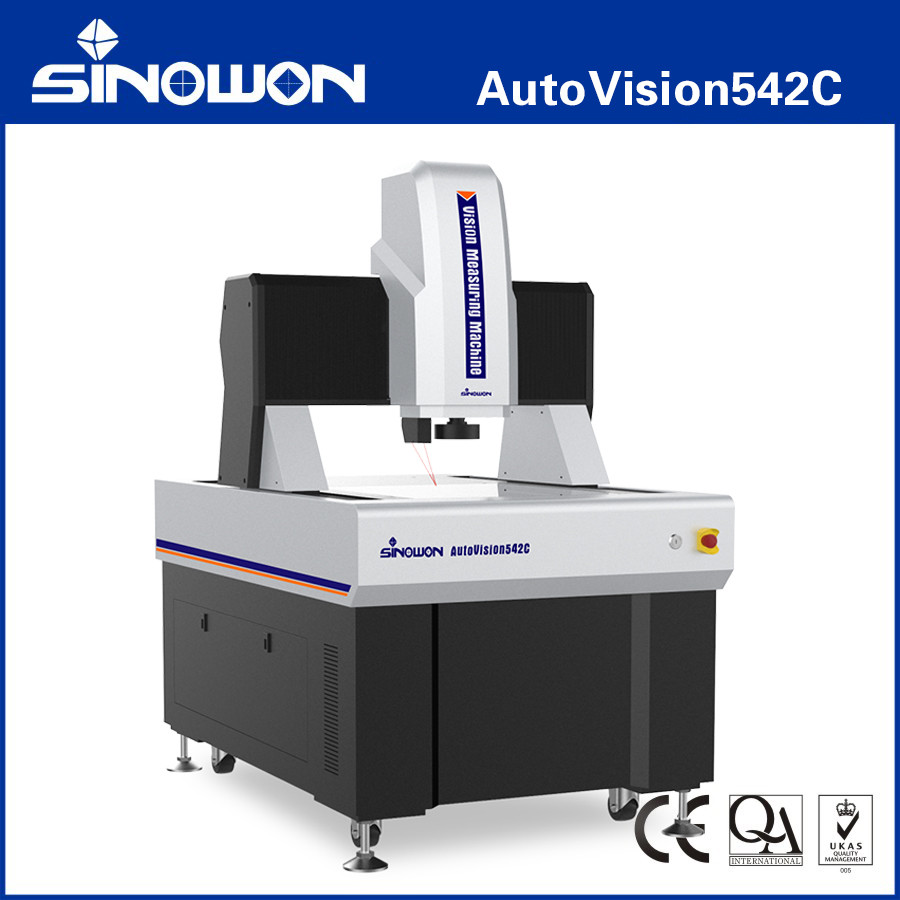

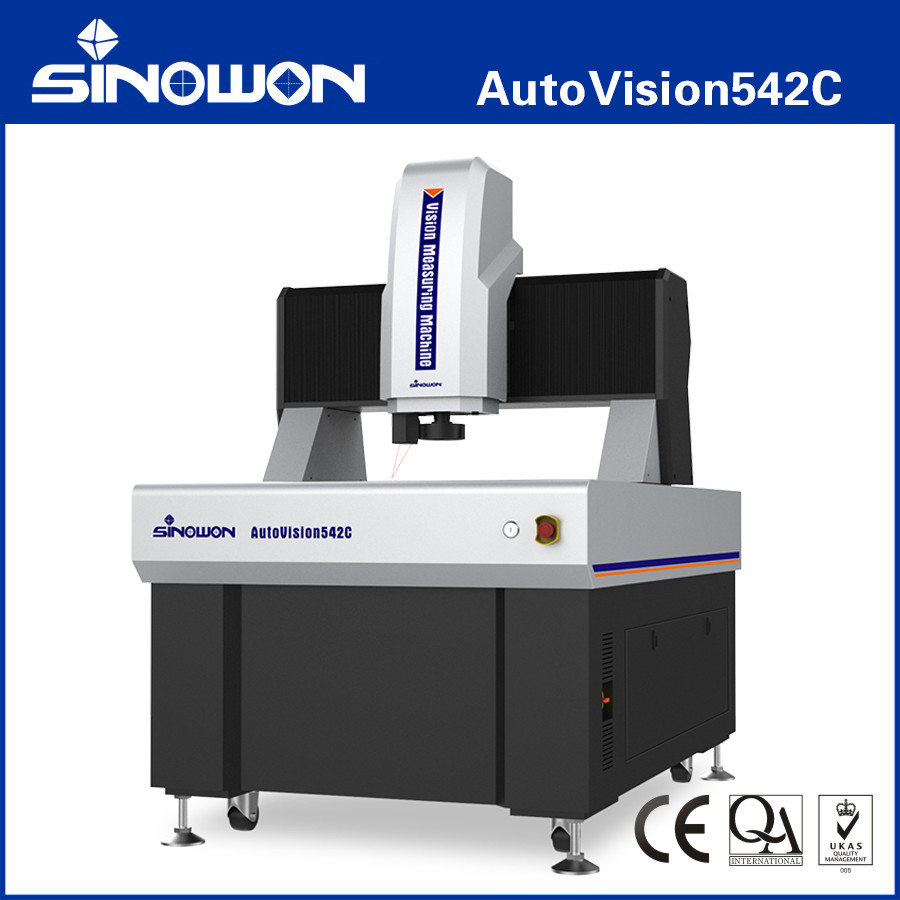

고정밀 이동 브리지 2.5D 자동 레이저 스캔 및 비전 측정기AutoVision542 시리즈
제품 소개:
AutoVision은 고정밀 및 대규모 측정을 위해 설계된 고정밀 이동 브리지 자동 이미지 측정 장비입니다. 이동 브리지 구조를 사용하여 워크피스를 고정하여 측정하고, 측정 정밀도와 안정성을 보장하며, 전자 산업, 의료 기기, LCD 및 항공 우주 및 기타 산업의 측정에 적합합니다.
제품 특징c:
사양:
| 상품 | 고정밀 이동 브리지 자동 비전 측정기 AutoVision 시리즈 | ||||
| 모델 | AutoVision432 | AutoVision542 | AutoVision652 | AutoVision862 | |
| X/Y 축 이동 거리 | (400*300)mm | (500*400)mm | (600*500)mm | (800*600)mm | |
| Z 축 이동 거리 | 200mm | ||||
| X/Y/Z 축 선형 스케일 | 유럽 선형 스케일 분해능: 0.1um | ||||
| 가이드 모드 | P-클래스 정밀 선형 가이드, 이중 트랙 이중 슬라이더 가이드 | ||||
| 작동 모드 | 조이스틱 컨트롤러, 마우스 조작, 자동 감지 프로그램 | ||||
| 정확도* |
XY 축: ≤1.8+L/200(um) |
||||
|
Z 축: ≤4.0+L/200(um) |
|||||
| 반복성 | 2um | ||||
|
조명 시스템 |
윤곽 | LED 평행 윤곽 조명 | |||
| 0~255 무단 조절 가능한 5-링 8-분할 LED 표면 조명 | |||||
| 표면 | |||||
| 비디오 시스템** | 1/1.8" 고화질 디지털 컬러 카메라 | ||||
| 8.3X 전동 줌 렌즈 광학 배율: 0.6X~5.0X; 비디오 배율: 20X~170X (21” 모니터) | |||||
| 측정 소프트웨어 | iMeasuring | ||||
| 운영 체제 | WIN10/11-32/64 비트 운영 체제 지원 | ||||
| 언어 | 영어, 중국어 간체, 중국어 번체, 기타 언어 추가 가능 | ||||
| 작업 환경 | 온도 20℃±2℃, 온도 변화<1℃/Hr; 습도 30%~80%RH; 진동<0.02g's, ≤15Hz | ||||
| 전원 공급 장치 | AC220V/50Hz; 110V/60Hz | ||||
| 치수(WxDxH) | (1195*832*1579)mm | (1463*940*1591)mm | (1568*1040*1591)mm | (1818*1157*1590)mm | |
| 포장 크기(WxDxH) | (1380*1170*1910)mm | (1690*1300*2000)mm | (1800*1400*2000)mm | (2300*1700*2000)mm | |
| 순 중량 | 650Kg | 780Kg | 1380Kg | 2000Kg | |
참고:
L은 측정 길이(mm)이며, Z축의 기계적 정확도와 초점 정확도는 워크피스 표면과 밀접한 관련이 있습니다.
배율은 근사치이며, 모니터의 치수 및 해상도와 관련이 있습니다.
시야(mm) = (대각선*수평*수직)
제품 구성 모델 설명(AutoVision542의 예):
| 제품 카테고리 | 2.5D | 3D | 2.5D | 3D |
| 상품 |
2.5D 자동 비전 측정기 |
3D 자동 접촉 및 비전 측정기 | 2.5D 자동 레이저 스캔 및 비전 측정기 |
3D 자동 다중 감각 측정기 |
| 모델 | AutoVision542A | AutoVision542B | AutoVision542C | AutoVision542D |
| 유형 | A | B | C | D |
| 의미 | 광학 줌 렌즈 센서 | 줌 렌즈 센서 및 접촉 프로브 센서 | 줌 렌즈 센서 및 레이저 센서 | 줌 렌즈 센서, 접촉 프로브 센서 및 레이저 센서 |
| 접촉 프로브 | 없음 | MCP-Kit1 | 없음 | MCP-Kit1 |
| 레이저 모듈 | 없음 | 없음 | Omron 레이저 | Omron 레이저 |
| 소프트웨어 버전 | iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 |
이동 브리지 자동 비전 측정기 모델 및 사양:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| AutoVision432A |
523-180H |
AutoVision542A | 523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L |
| AutoVision432B | 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L |
| AutoVision432C | 523-380H | AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L |
| AutoVision432D | 523-480H | AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L |
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| AutoVision1082A | 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q |
| AutoVision1082B | 523-280M | AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q |
| AutoVision1082C | 523-380M | AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q |
| AutoVision1082D | 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q |
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| AutoVision26162A | 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K |
| AutoVision26162B | 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K |
| AutoVision26162C | 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K |
| AutoVision26162D | 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K |
이동 브리지 자동 비전 측정기 측정 공간 가이드 테이블:
| 이동 거리 | 모델 | 정확도 | X 축 이동 거리 mm | Y 축 이동 거리 mm | Z 축 표준 이동 거리 mm | Z 축 최대 맞춤형 이동 거리 mm | |
| E1x,y | E1z | ||||||
| 300X400X200 | SinoVision342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | SinoVision452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | SinoVision562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | AutoVision432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | AutoVision542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | AutoVision652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | AutoVision862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | AutoVision18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | AutoVision26162 | 1600 | 2600 | 200 | 200 | ||
