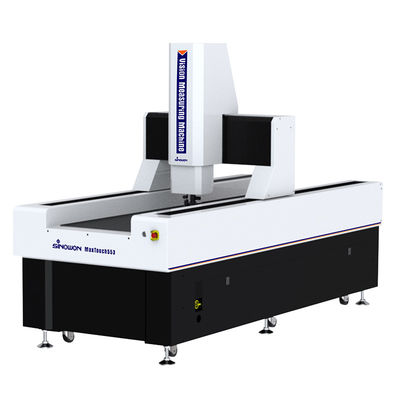

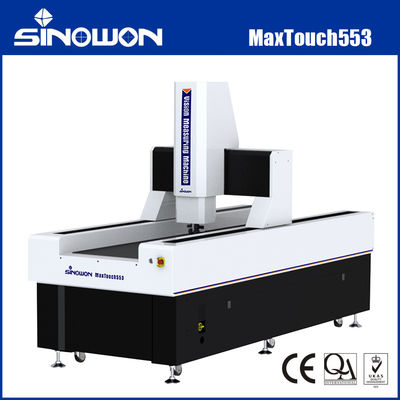

2.5D 레이저 고부하 자동 비전 측정 기계MaxTouch553 시리즈
제품 소개:

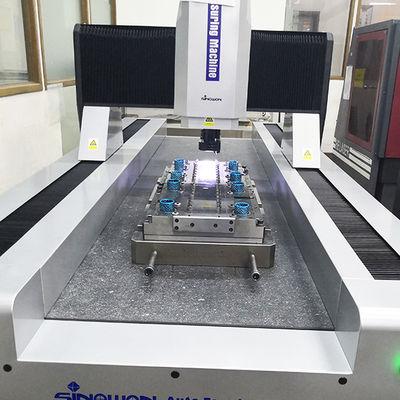

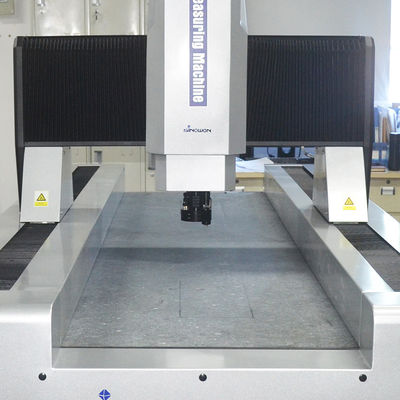

맥스 터치 시리즈는 고 정밀 및 대용량 측정에 설계된 이동 브릿지 타입의 완전 자동 시야 측정 기계입니다. 이동 브릿지 타입 구조를 채택합니다.측정 대상이 측정 정확성과 안정성을 보장하기 위해 정지 상태로 유지되는 경우그것은 전자, 의료 장치, LCD, 항공 및 항공과 같은 산업을 측정하는 데 적합합니다.
제품 특성c:
사양:
| 상품 | 무거운 부하 광학 비전 및 탐사 좌표 측정 기계 MaxTouch 시리즈 | |||
| 모델 | 맥스 터치553 | 맥스 터치1653 | 맥스터치10103 | |
| X/Y 축 이동 | (500*500) mm | (500*1600) mm | (1000*1000) mm | |
| Z축 이동 | 300mm | |||
| X/Y/Z 축 선형 척도 | 오픈 그레이팅 라일러, 해상도: 0.1um | |||
| 가이드 모드 | 정밀 선형 안내 레일 | |||
| 동작 모드 | 조이스틱 컨트롤러, 마우스 조작, 자동 탐지 프로그램 | |||
| 정확성* | XY 축: ≤3.0+L/200 (um) | |||
|
Z축: ≤4.0+L/200 ((um) |
||||
| 반복 가능성 | 5m | |||
|
조명 시스템 |
윤곽 | LED 평행 모서리 조명 | ||
| 0~255 스테프리스 조절 가능한 5개 반지 8개 분할 LED 표면 조명 | ||||
| 표면 | ||||
| 비디오 시스템** | 1/1.8" 고화질 디지털 컬러 카메라 | |||
| 6.5X 자동 확대 렌즈; 광학 확대: 0.7X~4.5X, 비디오 확대: 20X~129X (모니터) | ||||
| 측정 소프트웨어 | i측정 | |||
| 운영 체제 | 지원 WIN10/11-32/64 비트 운영 체제 | |||
| 언어 | 영어, 간소화 중국어, 전통적인 중국어, 다른 언어 추가 할 수 있습니다 | |||
| 작업 환경 | 온도 20°C±2°C, 습도 범위 <2°C/hr, 습도 30~80%, 진동 <0.002g, <15Hz | |||
| 전원 공급 | AC220V/50Hz; 110V/60Hz | |||
| 차원 (WxDxH) | (1146*1568*1874) mm | (1146*2759*1874) mm | (1646*2179*1874) mm | |
| 총중량/순중량 | 2000/1500kg | 2850/2500Kg | 2850/2500Kg | |
참고:
L는 길이를 측정 ((mm), Z축의 기계적 정확도 및 초점 정확도는 작업 조각의 표면과 크게 관련이 있습니다.
증폭은 대략적인 값이고 모니터의 차원과 해상도와 관련이 있습니다.
시야장 (mm) = (평면*평면*직선)
제품 구성 모델 설명 (MaxTouch553의 예제):
| 제품 분류 | 2.5D | 3D | 2.5D | 3D |
| 상품 | 2.5D 높은 부하를 운반하는 자동 시야 측정 기계 | 3D 고부하인드 자동 비전 측정 기계 | 2.5D 레이저 고부하 자동 비전 측정 기계 | 3D 복합 멀티 프로브 높은 부하를 운반하는 자동 비전 측정 기계 |
| 모델 | 맥스터치553A | MaxTouch553B | MaxTouch553C | MaxTouch553D |
| 종류 | A | B | C | D |
| 의미 | 광학 줌 렌즈 센서 | 줌 렌즈 센서 및 접촉 탐사 센서 | 줌 렌즈 센서와 레이저 센서 | 줌 렌즈 센서, 접촉 탐사 센서 및 레이저 센서 |
| 접촉 탐사 | 아니 | MCP-Kit1 | 아니 | MCP-Kit1 |
| 레이저 모듈 | 아니 | 아니 | 옴론 레이저 | 옴론 레이저 |
| 소프트웨어 버전 | i4 측정1 | i4 측정2 | 5을 측정합니다.0 | 5을 측정합니다.1 |
중량 시력 측정 기계 모델 및 사양:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| 맥스터치553A | 525-180K | 맥스터치1653A | 525-180X | MaxTouch10103A |
525-180N |
| MaxTouch553B | 525-280K | 맥스터치1653B | 525-280X | MaxTouch10103B | 525-280N |
| MaxTouch553C | 525-380K | MaxTouch1653C | 525-380X | MaxTouch10103C | 525-380N |
| MaxTouch553D | 525-480K | 맥스터치1653D | 525-480X | MaxTouch10103D | 525-480N |
중량 시력 측정 기계 공간 측정 안내 테이블:
| 여행 | 모델 | 정확성 | X 축 이동 mm | Y축 이동 mm | Z축 표준 여행 mm | Z축 최대 사용자 정의 이동 mm | |
| E1x,y | E1z | ||||||
| 500x500x300 | 맥스 터치553 | 2.0+L/200 | 4.0+L/200 | 500 | 500 | 300 | 400 |
| 1600x500x300 | 맥스 터치1653 | 3.0+L/200 | 4.0+L/200 | 500 | 1600 | 300 | 400 |
| 1000x1000x300 | 맥스터치10103 | 2.5+L/200 | 4.0+L/200 | 1000 | 1000 | 300 | 400 |
다른 여행 사양은 고객의 필요에 따라 사용자 정의 될 수 있습니다.
권장 컴퓨터 구성:
비전 측정 기계의 핵심은 제어 시스템과 측정 소프트웨어이며 컴퓨터 시스템은 높은 안정성과 호환성을 요구하는 모든 작업의 핵심 운반자입니다.고성능 컴퓨터를 구성 Optiplex 데스크톱 및 WIN 10/11 정품 승인 운영 체제를 귀하의 걱정 해결.
소프트웨어 소개:
iMeasuring 소프트웨어는 측정 및 소프트웨어 연구 산업에서 개발자의 10 년 경험을 결합 한 전문 멀티 센서 측정 소프트웨어입니다.설계 원칙은 친근한 조작입니다, 강력한 기능, 높은 정확성과 안정성, 간단한 유지보수.
● 뛰어난 소프트웨어 아키텍처 디자인과 완전히 객체 지향, 소프트웨어가 안정적이고 신뢰할 수 있도록.
● 여러 언어 지원, 언어 팩을 설치 할 필요가 없습니다.
● 전문 SPC 통계 분석 소프트웨어는 측정 소프트웨어에 연결되어 수동 조작 없이 SPC 데이터베이스에 데이터를 자동으로 내보낼 수 있다는 것을 깨닫습니다.
● 동일한 모델의 소프트웨어는 영구적으로 업데이트 할 수 있습니다. 그것은 고객에게 다른 문제를 줄이는 데 도움이 될 수 있습니다.
● 강력한 가장자리 탐지 알고리즘으로 그림자 또는 어두운 이미지의 가장자리를 얻을 수 있으며 높은 정확성을 보장 할 수 있습니다.
● 이 소프트웨어 는 자동 으로 선, 원, 활 등 요소 를 인식 하고 측정 할 수 있다.
● 그것은 다른 요소에 기초하고 번역, 회전, 추출, 조합, 평행, 수직, 거울, 대칭, 교차,접수, 등등
● 소프트웨어는 깨기점 설정 기능을 가지고 있으며, 수동 측정과 자동 측정 사이를 지능적으로 전환 할 수 있습니다.
산업 적용:
광학 측정 기계 OMM, 또한 비전 측정 기계 및 비 접촉 측정 기계, 2 차원 측정 기계, 2.5 차원 측정 기계로 알려져 있습니다.현대 산업 고 정밀 및 마이크로 제조 산업의 업그레이드, 그것은 빠르고 정확한 측정을 위해 비접촉 광학 이미지 측정 방법을 채택합니다. 기하학적 차원 및 기하학적 허용의 측정은 피할 수 없습니다.
광학 측정 기계는 좌표 측정 목적으로 모든 응용 분야에 적합하며 기계, 전자, 도구, 하드웨어,플라스틱 및 다른 산업예를 들어: 곰팡이, 나사, 금속, 액세서리, 고무, PCB 보드, 스프링, 하드웨어, 전자제품, 플라스틱, 항공, 항공우주 등, 전통적인 베니어 칼리퍼의 단점을 극복합니다.미크로미터, 프로필 프로젝터, 고 정밀, 고 효율성 및 고 신뢰성 측정 기계 광학, 기계, 전자 및 컴퓨터 이미지 처리 기술을 통합.
측정 대상은 광학 확대 시스템으로 확대됩니다. CCD 카메라 시스템에서 이미지 특징을 수집하고 컴퓨터 및 소프트웨어 알고리즘에 의해 처리 된 후,윤곽과 표면 모양, 다양한 복잡하고 정확한 부품의 크기, 각도 및 위치를 자동으로 감지 할 수 있습니다. 마이크로 검사 및 품질 관리.측정 데이터는 전체 엔지니어링 도면이 되기 위해 AUTOCAD에 수입 될 수 있습니다, DXF, IGS 및 기타 형식의 문서를 생성 할 수 있으며 CPK 및 다양한 통계 보고서를 생성하기 위해 WORD, EXCEL 및 SPC 통계 분석 소프트웨어로 수입 할 수 있습니다.
