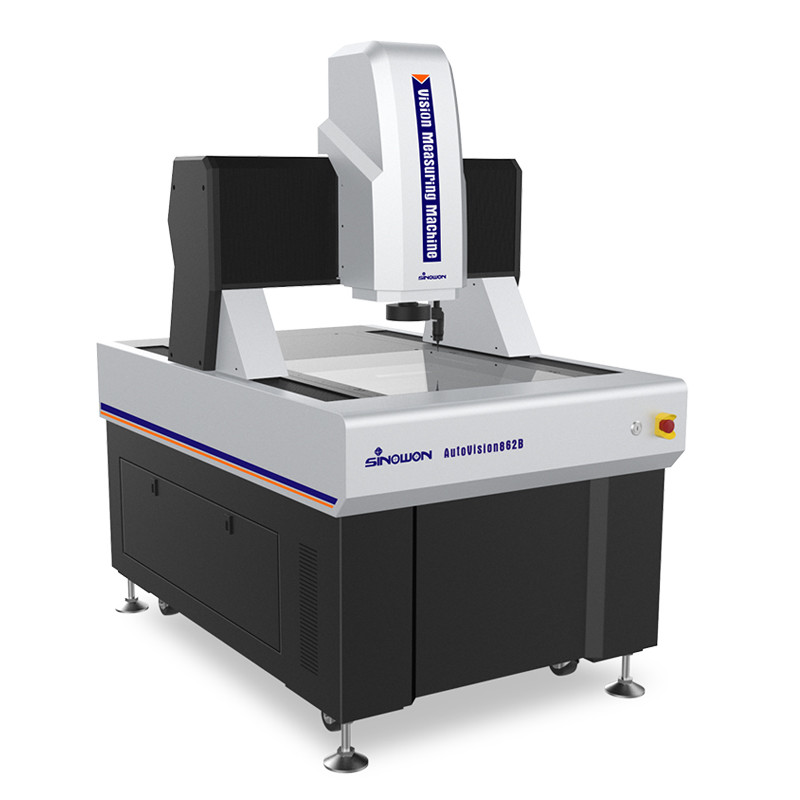

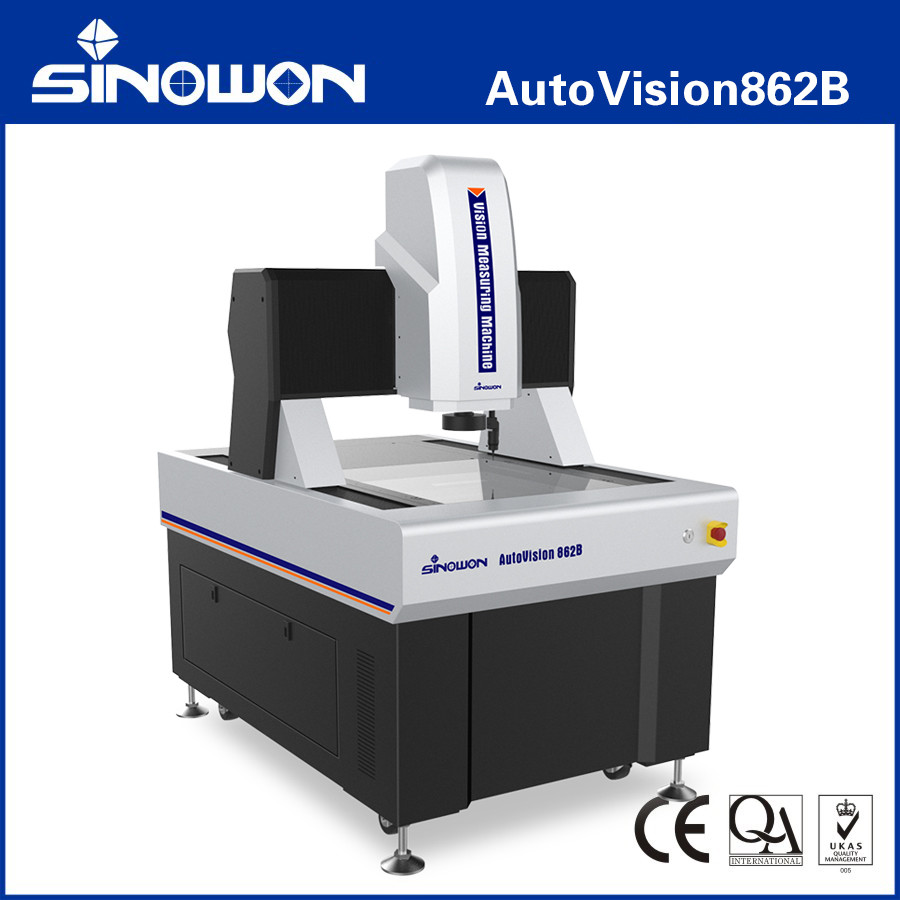

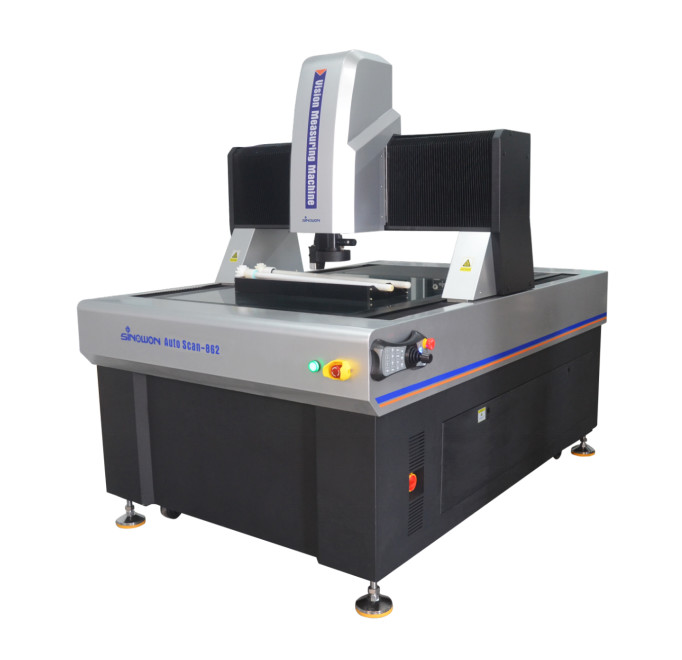

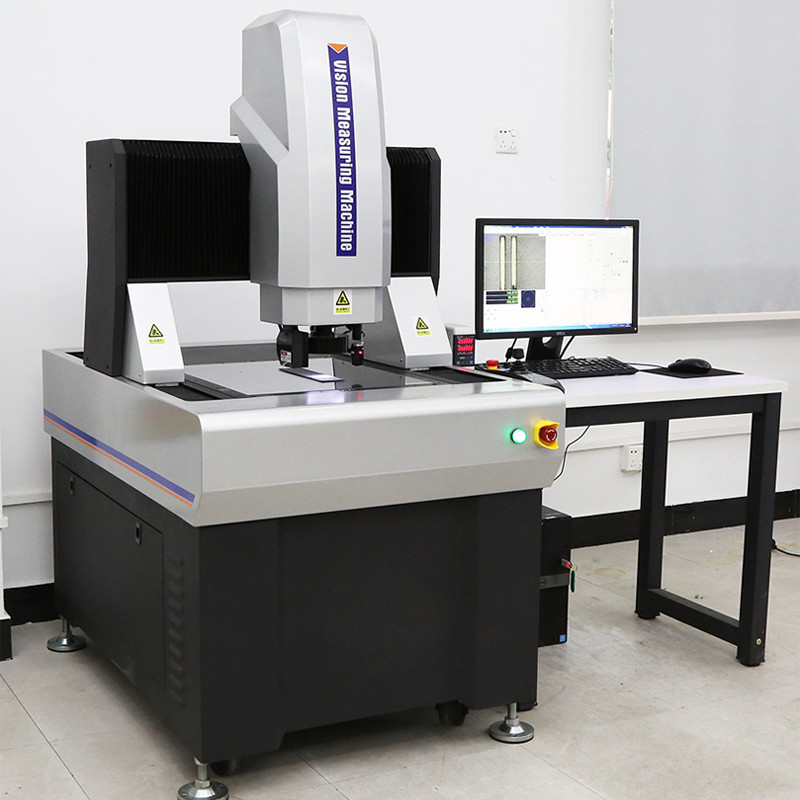

고 정밀 이동 다리 3D 자동 비전 측정 기계 AutoVision862B
제품 소개:
오토비전은 고정도 이동 브릿지 자동 이미지 측정 도구로 고정도 및 대용량 측정에 설계되었습니다. 모바일 브릿지 구조를 사용하여작업 부품을 정지 측정, 측정 정확성과 안정성을 보장, 전자 산업, 의료 장비 및 기기, LCD 및 항공 우주 및 기타 산업의 측정에 적합합니다.
제품 특성c:
사양:
| 상품 | 고 정밀 이동 다리 자동 비전 측정 기계 오토 비전 시리즈 | ||||

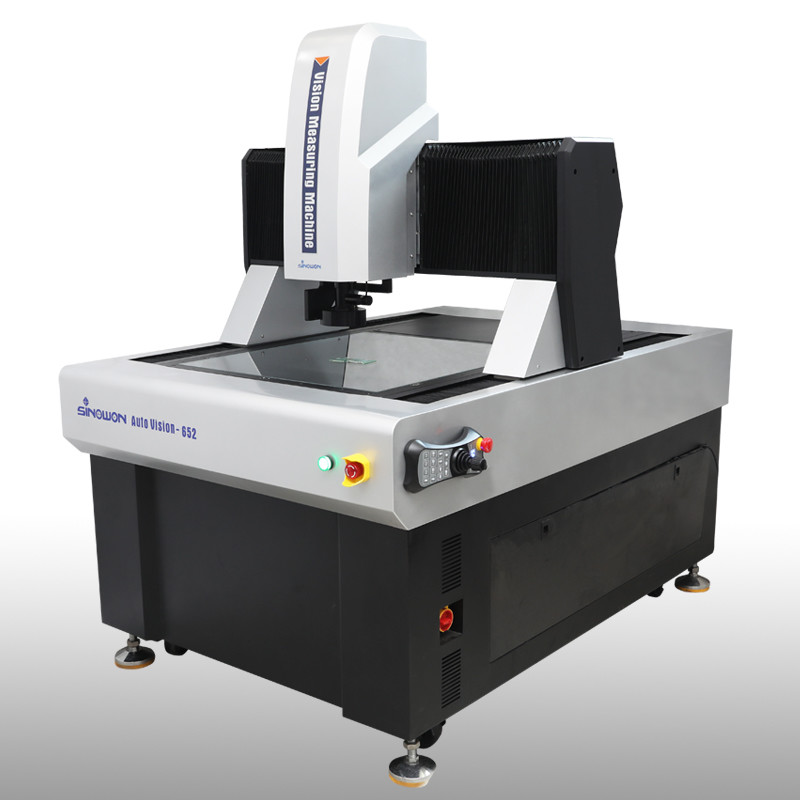

| 모델 | 오토비전 432 | 오토비전 542 | 오토비전 652 | 오토비전862 | |
| X/Y 축 이동 | (400*300) mm | (500*400) mm | (600*500) mm | (800*600) mm | |
| Z축 이동 | 200mm | ||||
| X/Y/Z 축 선형 척도 | 유럽 선형 스케일 해상도: 0.1mm | ||||
| 가이드 모드 | P 클래스 정밀 선형 가이드, 쌍 트랙 쌍 슬라이더 가이드 | ||||
| 동작 모드 | 조이스틱 컨트롤러, 마우스 조작, 자동 감지 프로그램 | ||||
| 정확성* |
XY축:≤1.8+L/200 ((um) |
||||
|
Z축:≤4.0+L/200 ((um) |
|||||
| 반복 가능성 | 2m | ||||
|

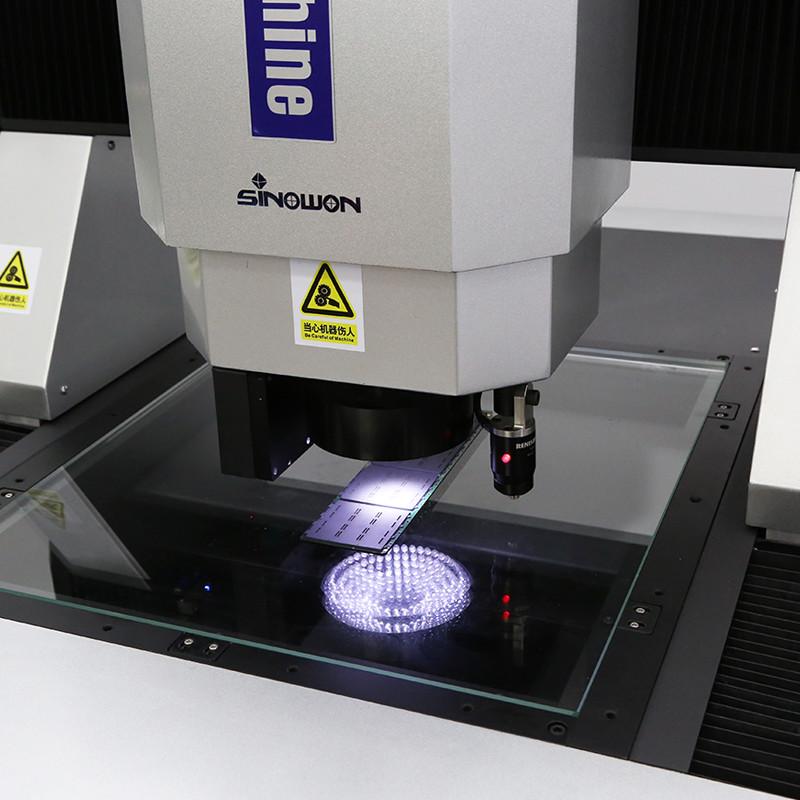

조명 시스템 |
윤곽 | LED 평행 모서리 조명 | |||
| 0~255 스테프리스 조절 가능한 5개 반지 8개 분할 LED 표면 조명 | |||||
| 표면 | |||||
| 비디오 시스템** | 1/1.8" 고화질 디지털 컬러 카메라 | ||||
| 8.3X 모터화 줌 렌즈 광학 확대: 0.6X ~ 5.0X; 비디오 확대: 20X ~ 170X (21 ′′ 모니터) | |||||
| 측정 소프트웨어 | i측정 | ||||
| 운영 체제 | 지원 WIN10/11-32/64 비트 운영 체제 | ||||
| 언어 | 영어, 간소화 중국어, 전통적인 중국어, 다른 언어 추가 할 수 있습니다 | ||||
| 작업 환경 | 온도 20°C±2°C, 온도 변화 <1°C/Hr; 습도 30%~80%RH; 진동 <0.02g, ≤15Hz | ||||
| 전원 공급 | AC220V/50Hz; 110V/60Hz | ||||
| 차원 (WxDxH) | (1195*832*1579) mm | (1463*940*1591) mm | (1568*1040*1591) mm | (1818*1157*1590) mm | |
| 패키지 크기 ((WxDxH) | (1380*1170*1910) mm | (1690*1300*2000) mm | (1800*1400*2000) mm | (2300*1700*2000) mm | |
| 순중량 | 650kg | 780kg | 1380kg | 2000kg | |
참고:
L는 길이를 측정 ((mm), Z축의 기계적 정확도 및 초점 정확도는 작업 조각의 표면과 크게 관련이 있습니다.
증폭은 대략적인 값이고 모니터의 차원과 해상도와 관련이 있습니다.
시야장 (mm) = (평면*평면*직선)
제품 구성 모델 설명 (AutoVision862의 예제)
| 제품 분류 | 2.5D | 3D | 2.5D | 3D |
| 상품 |
2.5D 자동 비전 측정 기계 |
3차원 자동 접촉 및 시력 측정 기계 | 2.5D 자동 레이저 스캔 및 시력 측정 기계 |
3D 자동 멀티 센서리 측정 기계 |
| 모델 | 오토비전862A | 오토비전862B | 오토비전862C | 오토비전862D |
| 종류 | A | B | C | D |

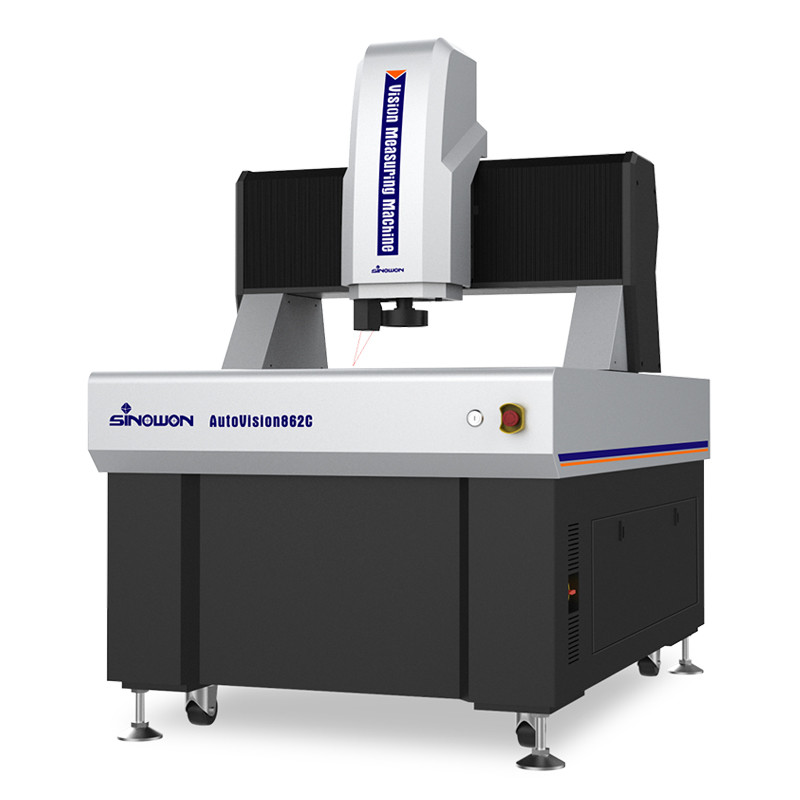

| 의미 | 광학 줌 렌즈 센서 | 줌 렌즈 센서 및 접촉 탐사 센서 | 줌 렌즈 센서와 레이저 센서 | 줌 렌즈 센서, 접촉 탐사 센서 및 레이저 센서 |
| 접촉 탐사 | 아니 | MCP-Kit1 | 아니 | MCP-Kit1 |
| 레이저 모듈 | 아니 | 아니 | 옴론 레이저 | 옴론 레이저 |
| 소프트웨어 버전 | i4 측정1 | i4 측정2 | 5을 측정합니다.0 | 5을 측정합니다.1 |
이동교 자동 비전 측정 기계 모델 및 사양:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| 오토비전 432A |
523~180H |
오토비전 542A | 523-180J | 오토비전 652A | 523-180K | 오토비전862A | 523-180L |
| 오토비전 432B | 523-280H | 오토비전542B | 523-280J | 오토비전 652B | 523-280K | 오토비전862B | 523-280L |
| 오토비전 432C | 523~380H | 오토비전 542C | 523-380J | 오토비전 652C | 523-380K | 오토비전862C | 523-380L |
| 오토비전 432D | 523-480H | 오토비전542D | 523-480J | 오토비전 652D | 523-480K | 오토비전862D | 523-480L |
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| 오토비전1082A | 523-180M | 오토비전12102A | 523-180N | 오토비전15122A | 523-180P | 오토비전18122A | 523-180Q |
| 오토비전1082B | 523-280M | 오토비전12102B | 523-280N | 오토비전15122B | 523-280P | 오토비전18122B | 523-280Q |
| 오토비전1082C | 523-380M | 오토비전12102C | 523-380N | 오토비전15122C | 523-380P | 오토비전18122C | 523-380Q |
| 오토비전1082D | 523-480M | 오토비전12102D | 523-480N | 오토비전15122D | 523-480P | 오토비전18122D | 523-480Q |
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| 오토비전 26162A | 523-180R | 시노비전342A | 528~180H | 시노비전452A | 528-180J | 시노비전562A | 528-180K |
| 오토비전 26162B | 523-280R | 시노비전342B | 528-280H | 시노비전452B | 528-280J | 시노비전562B | 528-280K |
| 오토비전 26162C | 523-380R | 시노비전342C | 528~380H | 시노비전452C | 528-380J | 시노비전562C | 528-380K |
| 오토비전 26162D | 523-480R | 시노비전342D | 528-480H | 시노비전452D | 528-480J | 시노비전562D | 528-480K |
이동 브릿지 자동 시야 측정 기계 측정 공간 안내 테이블:
| 여행 | 모델 | 정확성 | X 축 이동 mm | Y 축 이동 mm | Z축 표준 이동 mm | Z 축 최대 맞춤 여행 mm | |
| E1x,y | E1z | ||||||
| 300×400×200 | 시노비전342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | 시노비전452 | 500 | 400 | 200 | 400 | ||
| 500×600×200 | 시노비전562 | 600 | 500 | 200 | 400 | ||
| 400×300×200 | 오토비전 432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | 오토비전 542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | 오토비전 652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | 오토비전862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | 오토비전1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | 오토비전12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | 오토비전15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | 오토비전18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | 오토비전20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | 오토비전26162 | 1600 | 2600 | 200 | 200 | ||
소프트웨어 소개:
iMeasuring 소프트웨어는 측정 및 소프트웨어 연구 산업에서 개발자의 10 년 경험을 결합 한 전문 멀티 센서 측정 소프트웨어입니다.설계 원칙은 친근한 조작입니다, 강력한 기능, 높은 정확성과 안정성, 간단한 유지보수.
● 뛰어난 소프트웨어 아키텍처 디자인과 완전히 객체 지향, 소프트웨어가 안정적이고 신뢰할 수 있도록.
● 여러 언어 지원, 언어 팩을 설치 할 필요가 없습니다.
● 전문 SPC 통계 분석 소프트웨어는 측정 소프트웨어에 연결되어 수동 조작 없이 SPC 데이터베이스에 데이터를 자동으로 내보낼 수 있다는 것을 깨닫습니다.
● 동일한 모델의 소프트웨어는 영구적으로 업데이트 할 수 있습니다. 그것은 고객에게 다른 문제를 줄이는 데 도움이 될 수 있습니다.
● 강력한 가장자리 탐지 알고리즘으로 그림자 또는 어두운 이미지의 가장자리를 얻을 수 있으며 높은 정확성을 보장 할 수 있습니다.
● 이 소프트웨어 는 자동 으로 선, 원, 활 등 요소 를 인식 하고 측정 할 수 있다.
● 그것은 다른 요소에 기초하고 번역, 회전, 추출, 조합, 평행, 수직, 거울, 대칭, 교차,접수, 등등
● 소프트웨어는 깨기점 설정 기능을 가지고 있으며, 수동 측정과 자동 측정 사이를 지능적으로 전환 할 수 있습니다.
산업 적용:
광학 측정 기계 OMM, 또한 비전 측정 기계 및 비 접촉 측정 기계, 2 차원 측정 기계, 2.5 차원 측정 기계로 알려져 있습니다.현대 산업 고 정밀 및 마이크로 제조 산업의 업그레이드, 그것은 빠르고 정확한 측정을 위해 비접촉 광학 이미지 측정 방법을 채택합니다. 기하학적 차원 및 기하학적 허용의 측정은 피할 수 없습니다.
광학 측정 기계는 좌표 측정 목적으로 모든 응용 분야에 적합하며 기계, 전자, 도구, 하드웨어,플라스틱 및 다른 산업예를 들어: 곰팡이, 나사, 금속, 액세서리, 고무, PCB 보드, 스프링, 하드웨어, 전자제품, 플라스틱, 항공, 항공우주 등, 전통적인 베니어 칼리퍼의 단점을 극복합니다.미크로미터, 프로필 프로젝터, 고 정밀, 고 효율성 및 고 신뢰성 측정 기계 광학, 기계, 전자 및 컴퓨터 이미지 처리 기술을 통합.
측정 대상은 광학 확대 시스템으로 확대됩니다. CCD 카메라 시스템에서 이미지 특징을 수집하고 컴퓨터 및 소프트웨어 알고리즘에 의해 처리 된 후,윤곽과 표면 모양, 다양한 복잡하고 정확한 부품의 크기, 각도 및 위치를 자동으로 감지 할 수 있습니다. 마이크로 검사 및 품질 관리.측정 데이터는 전체 엔지니어링 도면이 되기 위해 AUTOCAD에 수입 될 수 있습니다, DXF, IGS 및 기타 형식의 문서를 생성 할 수 있으며 CPK 및 다양한 통계 보고서를 생성하기 위해 WORD, EXCEL 및 SPC 통계 분석 소프트웨어로 수입 할 수 있습니다.
