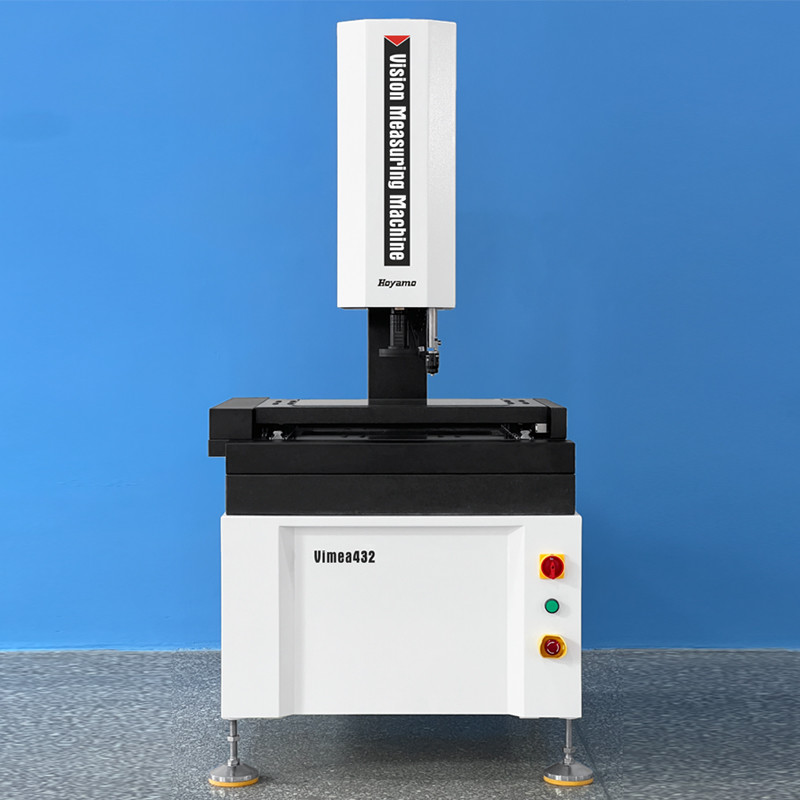

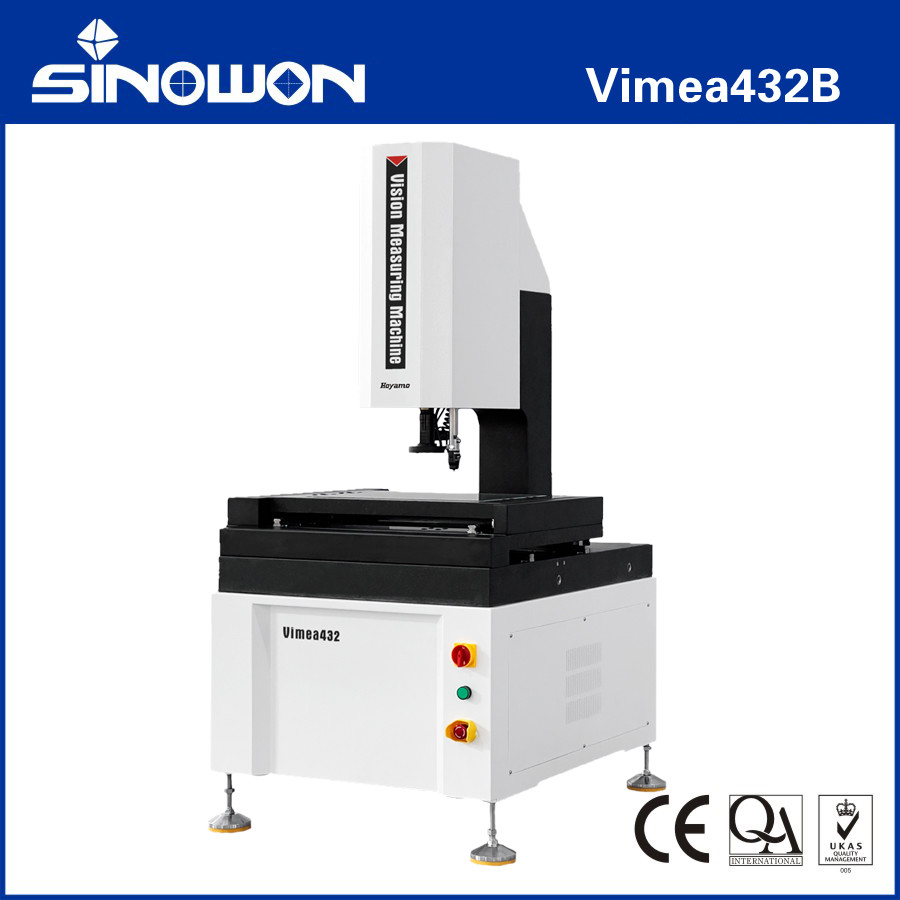

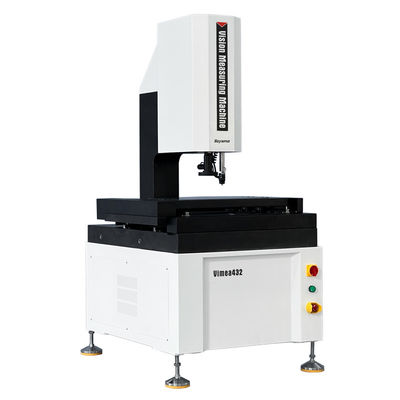

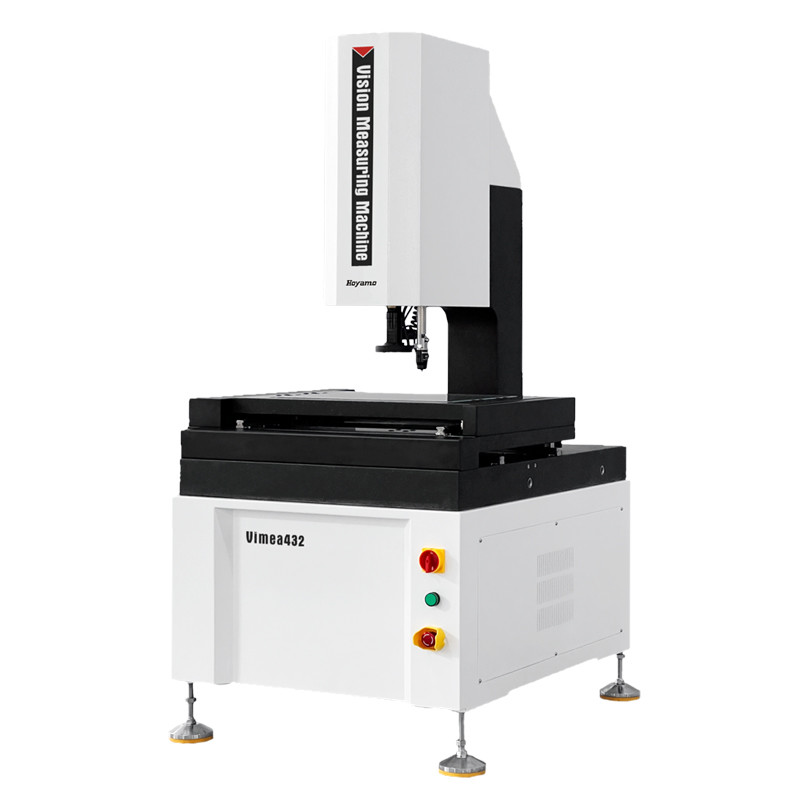

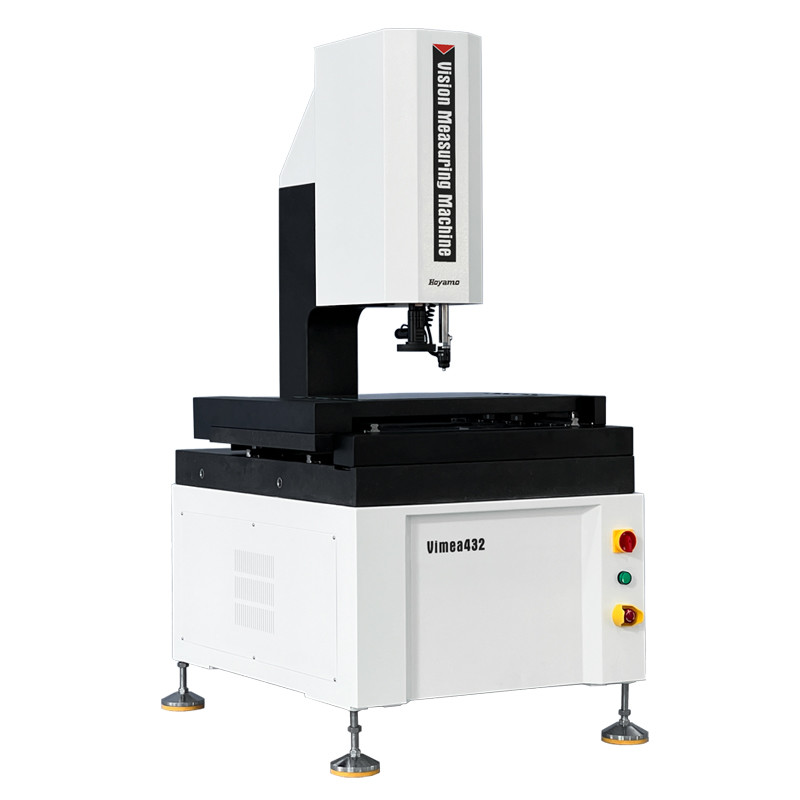

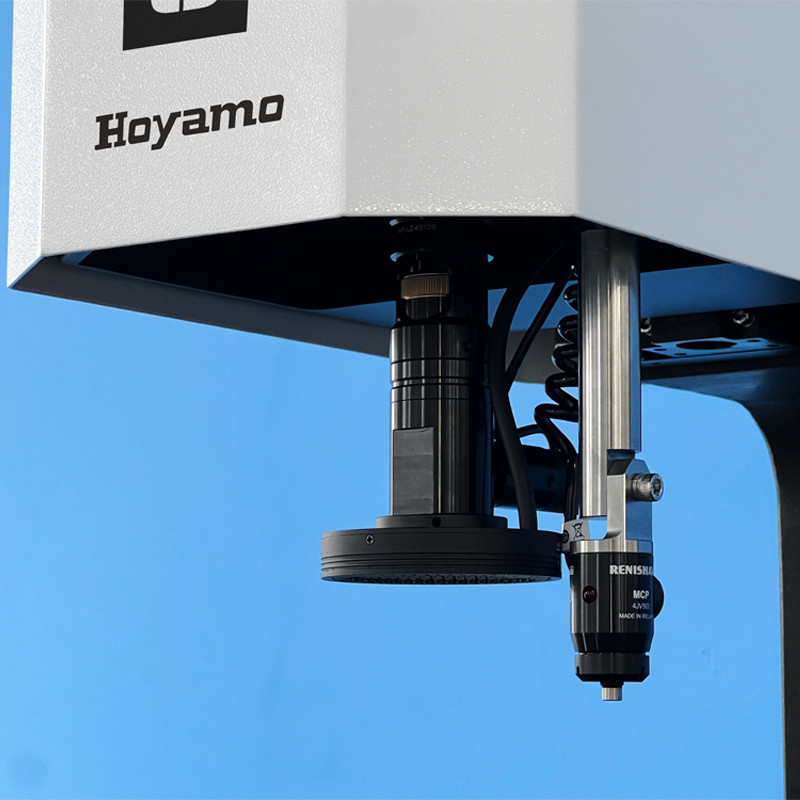

캔티레버 자동 비디오 측정 시스템 Vimea43B 시리즈
제품 특성:
1.XYZ 3축 CNC 자동 정밀 제어, 정밀한 위치 설정
2- 그라니트 기단과 기둥, 좋은 안정성
3정밀 선형 가이드, 밀링 등급의 볼 스크루 및 AC 서보 모터 등, 운동 시스템의 정확성과 안정성을 보장합니다.
4.0.5μm의 고정도 격자 릴리얼을 사용하여 시스템의 위치 정확성과 측정 정확성을 보장합니다.
5고해상도 디지털 카메라로 명확한 관찰과 정확한 측정의 필요를 충족시킵니다.
6.6.5X 고화질 광 렌즈, 정확한 확대, 일회성 픽셀 수정
7프로그램 제어 5 링 8 영역 LED 표면 조명 및 병렬 LED 윤곽 조명 시스템은 256 레벨의 밝기 조절을 지능적으로 실현합니다.
8자동 비전 측정 소프트웨어 iMeasuring 강력한 기능과 조작이 쉽습니다.
사양:
| 상품 | 칸티레버 자동 비디오 측정 시스템 Vimea 시리즈 | |||
| 모델 | 비메아322 | 비메아 432 | 비메아 542 | |
| X/Y 축 이동 | (300*200) mm | (400*300) mm | (500*400) mm | |
| Z축 이동 | 200mm | |||
| X/Y/Z 3축 선형 스케일 (mm) | 선형 스케일 해상도:0.5m | |||
| 가이드 모드 | 고 정밀 선형 가이드, 이중 트랙 이중 슬라이더 가이드 | |||
| 동작 모드 | 조이스틱 컨트롤러, 마우스 조작, 자동 탐지 프로그램 | |||
| 정확성* | XY축:≤2.5+L/200 ((um) | |||
| Z축:≤5.0+L/200 ((um) | ||||
| 반복 가능성 | 2m | |||
|
조명 시스템 |
윤곽 | LED 평행 모서리 조명 | ||
| 표면 | 0~255 스테프리스 조절 가능한 5 링 8 분할 LED 표면 조명 | |||
| 비디오 시스템** | 1/2.9" 고해상도 디지털 카메라 | |||
| 6.5X 수동 확대 렌즈, 광학 확대:0.7X-4.5X, 비디오 확대 28X~180X | ||||
| 측정 소프트웨어 | i측정 | |||
| 운영 시스템 | 지원 WIN 10/11-32/64 운영 체제 | |||
| 언어 | 영어, 간소화 중국어, 전통 중국어, 선택적 다른 언어 버전 | |||
| 작업 환경 | 온도는 20°C±2°C, 온도 변화는 <1°C/Hr; 습도는 30%~80%RH; 진동은 <0.02g, ≤15Hz | |||
| 전원 공급 | 220V/50Hz/10A | |||
| 용량 | 25kg~50Kg | |||
| 차원 (WxDxH) | (789*636*1640) mm | (961*747*1640) mm | 121*860*1690) mm | |
| 포장 크기 ((WxDxH) | (1040*900*1900) mm | (1140*1000*1900) mm | (1260*1100*1900) mm | |
| 총중량/순중량 | 200kg | 320kg | 505kg | |
참고:
L는 길이를 측정합니다 ((mm), Z축의 기계적 정확성과 초점 정확도는 작업 조각 표면에 크게 관련이 있습니다.
증폭은 대략적인 값이고 모니터의 차원과 해상도와 관련이 있습니다.
0.5X 또는 2X 목표는 필요에 따라 선택적으로 사용할 수 있습니다.
제품 구성 모델 설명 (비메아 432의 예제):
| 제품 분류 | 2.5D | 3D | 2.5D | 3D |
| 상품 | 2.5D 자동 비디오 측정 시스템 |
3D 자동 접촉 및 비디오 측정 시스템 |
2.5D 자동 레이저 스캔 및 비디오 측정 시스템 |
3D 자동 멀티 센서리 측정 기계 |
| 모델 | 비메아 432A | 비메아 432B | 비메아 432C | 비메아 432D |
| 종류 | A | B | C | D |
| 의미 | 광학 줌 렌즈 센서 | 줌 렌즈 센서 및 접촉 탐사 센서 | 줌 렌즈 센서와 레이저 센서 | 줌 렌즈 센서, 접촉 탐사 센서 및 레이저 센서 |
| 접촉 탐사 | 아니 | MCP-Kit1 | 아니 | MCP-Kit1 |
| 레이저 모듈 | 아니 | 아니 | 옴론 레이저 | 옴론 레이저 |
| 소프트웨어 버전 | i4 측정1 | i4 측정2 | 5을 측정합니다.0 | 5을 측정합니다.1 |
캔티레버 자동 비디오 측정 시스템 모델 및 사양:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| 비메아322A | 524-120G | 비메아 432A | 524-120H | 비메아 542A | 524-120J |
| 비메아322B | 524-220G | 비메아 432B | 524-220H | 비메아 542B | 524-220J |
| 비메아322C | 524-320G | 비메아 432C | 524~320H | 비메아 542C | 524-320J |
| 비메아322D | 524-420G | 비메아 432D | 524-420H | 비메아 542D | 524-420J |
캔티레버 자동 비디오 측정 시스템 여행 안내 테이블:
| 여행 |
모델 |
정확성 |
X축 이동 mm |
YAxis 여행 mm |
Z 축 표준 이동 mm |
Z축 최대 사용자 정의 이동 mm |
|
| E1x,y | E1z | ||||||
| 300x200x200 | 비메아322 | 2.5+L/200 | 5.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400x300x200 | 비메아 432 | 2.5+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500x400x200 | 비메아 542 | 2.5+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
소프트웨어 소개:
iMeasuring 소프트웨어는 측정 및 소프트웨어 연구 산업에서 개발자의 10 년 경험을 결합 한 전문 멀티 센서 측정 소프트웨어입니다.설계 원칙은 친근한 조작입니다, 강력한 기능, 높은 정확성과 안정성, 간단한 유지보수.
● 뛰어난 소프트웨어 아키텍처 디자인과 완전히 객체 지향, 소프트웨어가 안정적이고 신뢰할 수 있도록.
● 여러 언어 지원, 언어 팩을 설치 할 필요가 없습니다.
● 전문 SPC 통계 분석 소프트웨어는 측정 소프트웨어에 연결되어 수동 조작 없이 SPC 데이터베이스에 데이터를 자동으로 내보낼 수 있다는 것을 깨닫습니다.
● 동일한 모델의 소프트웨어는 영구적으로 업데이트 할 수 있습니다. 그것은 고객에게 다른 문제를 줄이는 데 도움이 될 수 있습니다.
● 강력한 가장자리 탐지 알고리즘으로 그림자 또는 어두운 이미지의 가장자리를 얻을 수 있으며 높은 정확성을 보장 할 수 있습니다.
● 이 소프트웨어 는 자동 으로 선, 원, 활 등 요소 를 인식 하고 측정 할 수 있다.
● 그것은 다른 요소에 기반하고 번역, 회전, 추출, 조합, 평행, 수직, 거울, 대칭, 교차,접수, 등등
● 소프트웨어는 깨기점 설정 기능을 가지고 있으며, 수동 측정과 자동 측정 사이를 지능적으로 전환 할 수 있습니다.
산업 적용:
광학 측정 기계 OMM, 또한 비전 측정 기계 및 비 접촉 측정 기계, 2 차원 측정 기계, 2.5 차원 측정 기계로 알려져 있습니다.현대 산업 고 정밀 및 마이크로 제조 산업의 업그레이드, 그것은 빠르고 정확한 측정을 위해 비접촉 광학 이미지 측정 방법을 채택합니다. 기하학적 차원 및 기하학적 허용의 측정은 불가피합니다.
광학 측정 기계는 좌표 측정 목적으로 모든 응용 분야에 적합하며 기계, 전자, 도구, 하드웨어,플라스틱 및 다른 산업예를 들어: 곰팡이, 나사, 금속, 액세서리, 고무, PCB 보드, 스프링, 하드웨어, 전자제품, 플라스틱, 항공, 항공우주 등, 전통적인 베니어 칼리퍼의 단점을 극복합니다.미크로미터, 프로필 프로젝터, 고 정밀, 고 효율성 및 고 신뢰성 측정 기계 광학, 기계, 전자 및 컴퓨터 이미지 처리 기술을 통합.
측정 대상은 광학 확대 시스템으로 확대됩니다. CCD 카메라 시스템에서 이미지 특징을 수집하고 컴퓨터 및 소프트웨어 알고리즘에 의해 처리 된 후,윤곽과 표면 모양, 다양한 복잡하고 정확한 부품의 크기, 각도 및 위치를 자동으로 감지 할 수 있습니다. 마이크로 검사 및 품질 관리.측정 데이터는 전체 엔지니어링 도면이 되기 위해 AUTOCAD에 수입 될 수 있습니다, DXF, IGS 및 기타 형식의 문서를 생성 할 수 있으며 CPK 및 다양한 통계 보고서를 생성하기 위해 WORD, EXCEL 및 SPC 통계 분석 소프트웨어로 수입 할 수 있습니다.
