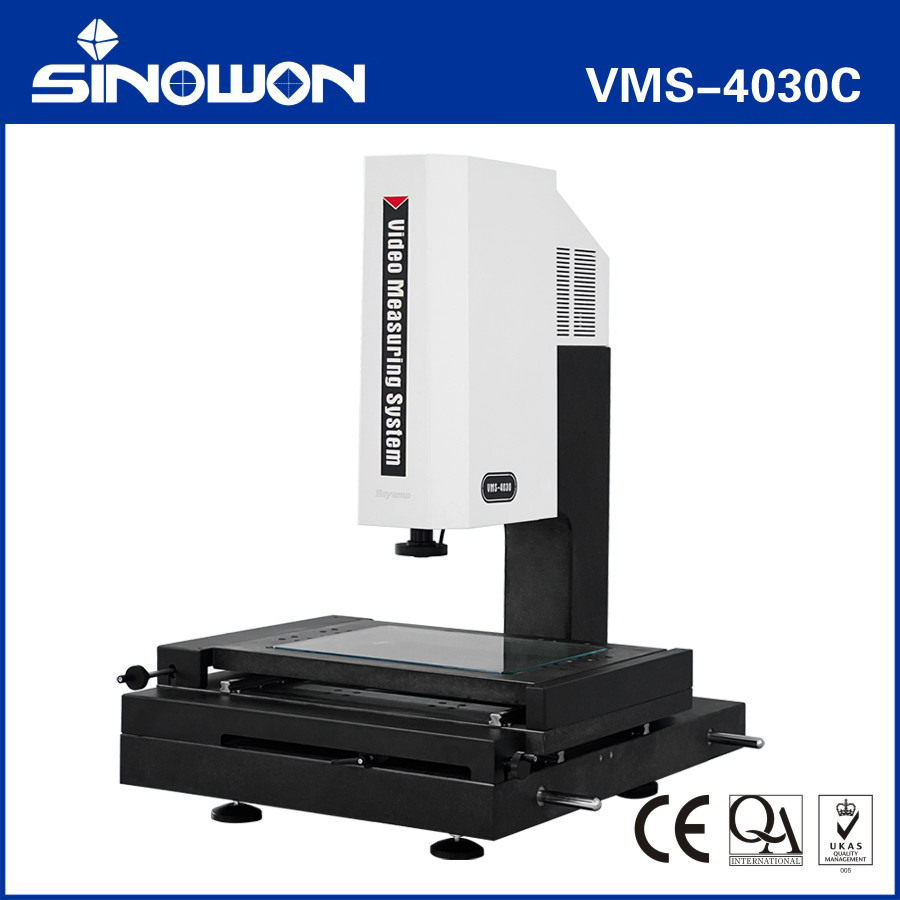

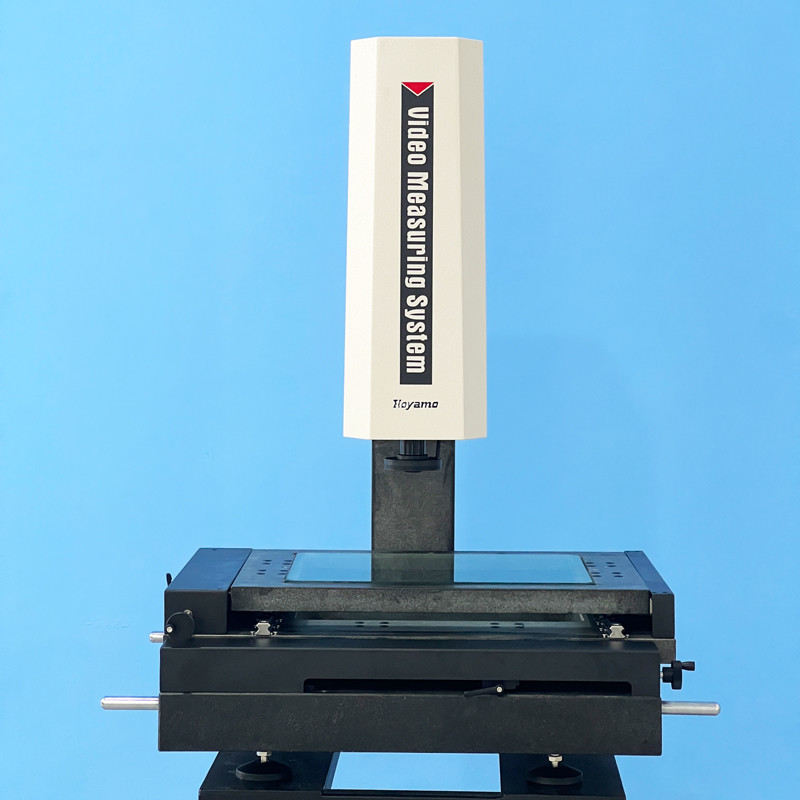

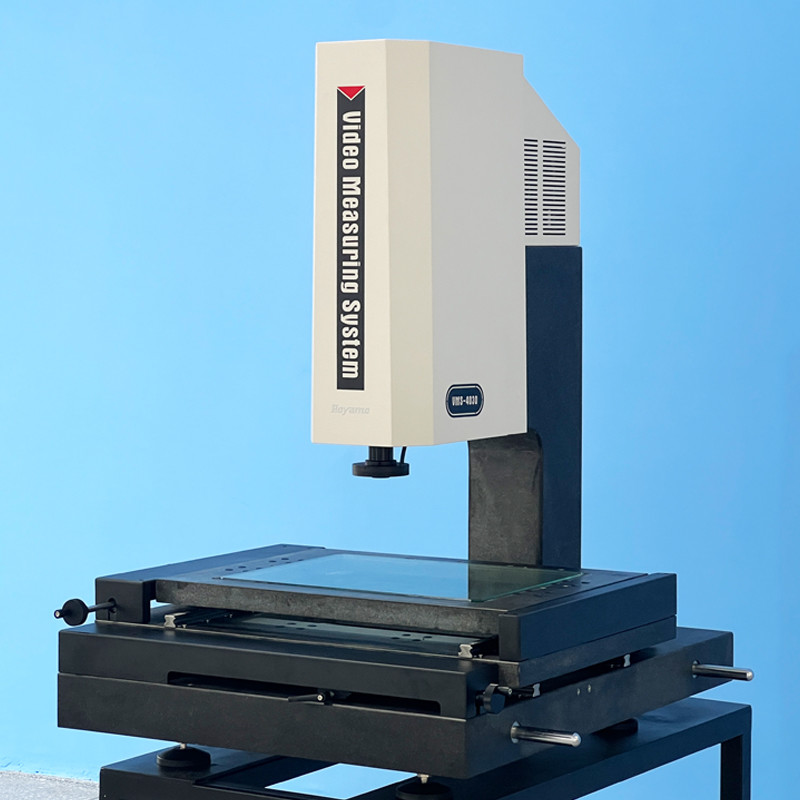

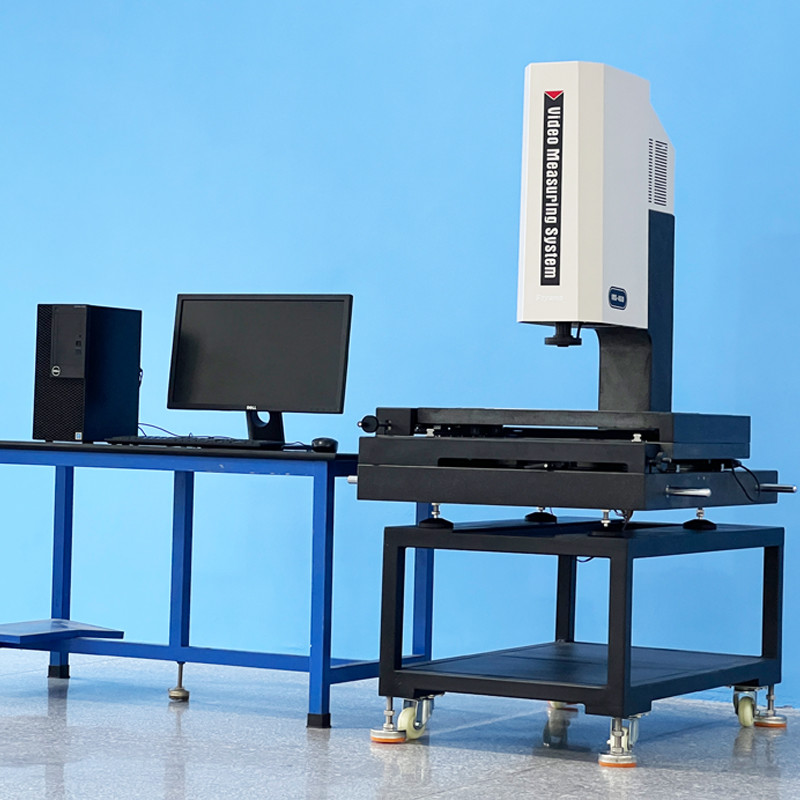

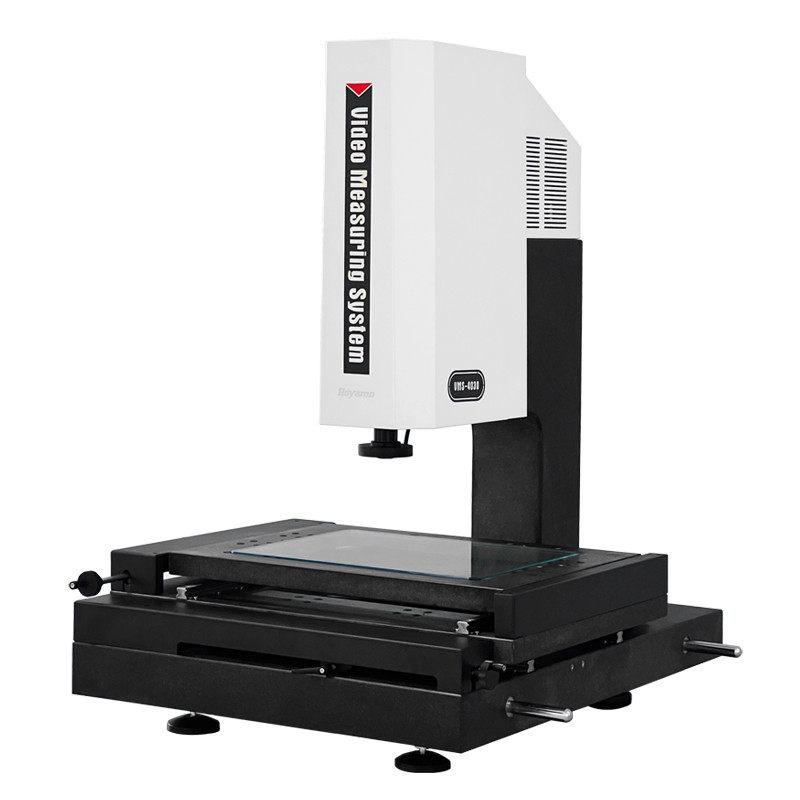

반자동 비디오 측정 시스템 VMS-4030C
제품 특징:
• 기계의 안정성과 정밀도를 보장하기 위해 화강암 베이스와 기둥을 채택;
• 테이블의 반환 오차가 2um 이내이도록 무치 연마 로드와 고속 이동 잠금 장치를 채택;
• 기계의 정확도가 ≤3.0+L/200um 이내이도록 고정밀 계측기 광학 자와 정밀 작업대를 채택;
• 왜곡 없이 선명한 화질을 보장하기 위해 줌 렌즈와 고해상도 컬러 디지털 카메라를 채택;
• 프로그램 제어 표면 4-링 8-영역 LED 콜드 조명 및 윤곽 LED 평행 조명과 내장형 지능형 조명 조정 모듈을 사용하여 4-링 8-영역의 조명 영역 밝기를 자유롭게 제어할 수 있습니다.
• iMeasuring Vision 측정 소프트웨어는 품질 관리를 새로운 수준으로 향상시킵니다.
• 선택 사양인 접촉 프로브 및 3차원 측정 소프트웨어를 사용하여 기계를 접촉 3차원 측정기로 업그레이드할 수 있습니다.
• 정확한 반자동 측정을 위해 자동 초점 기능 모듈을 설치하도록 업그레이드할 수 있습니다.
기술 사양:
| 상품 | 수동 비디오 측정 시스템 VMS 시리즈 |
| 모델 | VMS-4030 |
| 대리석 작업대 | (605*450)mm |
| 유리 작업대 | (456*348)mm |
| X/Y축 이동 거리 | (400*300)mm |
| Z축 이동 거리 | 고정밀 선형 가이드, 유효 이동 거리 200mm |
| X/Y/Z축 해상도 | 0.5um |
| 받침대 및 지지대 | 고정밀 화강암 |
| 측정 정확도* | XY축: ≤3.0+L/200(um)；Z축:≤5+L/200(um) |
| 반복 정확도 | 2um |
| 조명 시스템(소프트웨어 조정) | 표면 4개 링 및 8개 영역 무한 조절 LED 콜드 조명 |
| 윤곽 LED 평행 조명 | |
| 선택 사양 동축 조명 | |
| 디지털 카메라 | 1/3"/1.3Mpixel 고해상도 디지털 카메라 |
| 줌 렌즈 | 6.5X 고해상도 줌 렌즈; |
| 광학 배율: 0.7X~4.5X 배; 비디오 배율: 26X~172X(21.5” 모니터) | |
| 측정 소프트웨어 | iMeasuring |
| 운영 체제 | WIN 10/11-32/64 운영 체제 지원 |
| 언어 | 영어, 중국어 간체, 중국어 번체, 기타 언어 버전 선택 가능 |
| 작업 환경 | 온도 20℃±2℃, 온도 변화 <1℃/시간; 습도 30%~80%RH; 진동 <0.02g's, ≤15Hz. |
| 전원 공급 장치 | AC220V/50Hz; 110V/60Hz |
| 크기(WxDxH) | (908*776*1070)mm |
| 순 중량 | 283Kg |
제품 구성 모델 설명 (VMS-로 시작하는 예시4030)
| Product Category | 수동 비디오 측정 시스템 | 반자동 비디오 측정 시스템 | |||
| 센서 구성 | 2D | 2.5D | 3D | 2.5D | 3D |
| 상품 |
2D 비디오 측정 시스템 |
2.5D 비디오 측정 시스템 |
3D 접촉 및 비디오 측정 시스템 |
2.5D 반자동 비디오 측정 시스템 |
3D 반자동 접촉 및 비디오 측정 시스템 |
| 모델 | VMS-4030 | VMS-4030A | VMS-4030B | VMS-4030C | VMS-4030D |
| 유형 | ------ | A | B | C | D |
| 의미 | 광학 줌 렌즈 센서 | 광학 줌 렌즈 센서 |
줌 렌즈 센서 및 접촉 프로브 센서 |
줌 렌즈 센서 및 Z축 자동 초점 기능 | 줌 렌즈 센서, 접촉 프로브 센서 및 자동 초점 기능 |
| Z축 자동 초점 | 없음 | 없음 | 없음 | 있음 | 있음 |
| 접촉 프로브 | 없음 | 없음 | 있음 | 없음 | 있음 |
| 소프트웨어 | iMeasuring2.0 | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.1 |
| 작동 | 수동 | 수동 | 수동 | 반자동 | 반자동 |
모델 및 Specification of Manual Video 측정 시스템:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
VMS 시리즈 비전 측정의 측정 공간 시스템:
| 이동 거리 mm | 모델 | 코드# | X축 이동 거리 mm | Y축 이동 거리 mm | Z축 표준 이동 거리mm | Z축 최대 맞춤형 이동 거리 mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
구조 도면:
