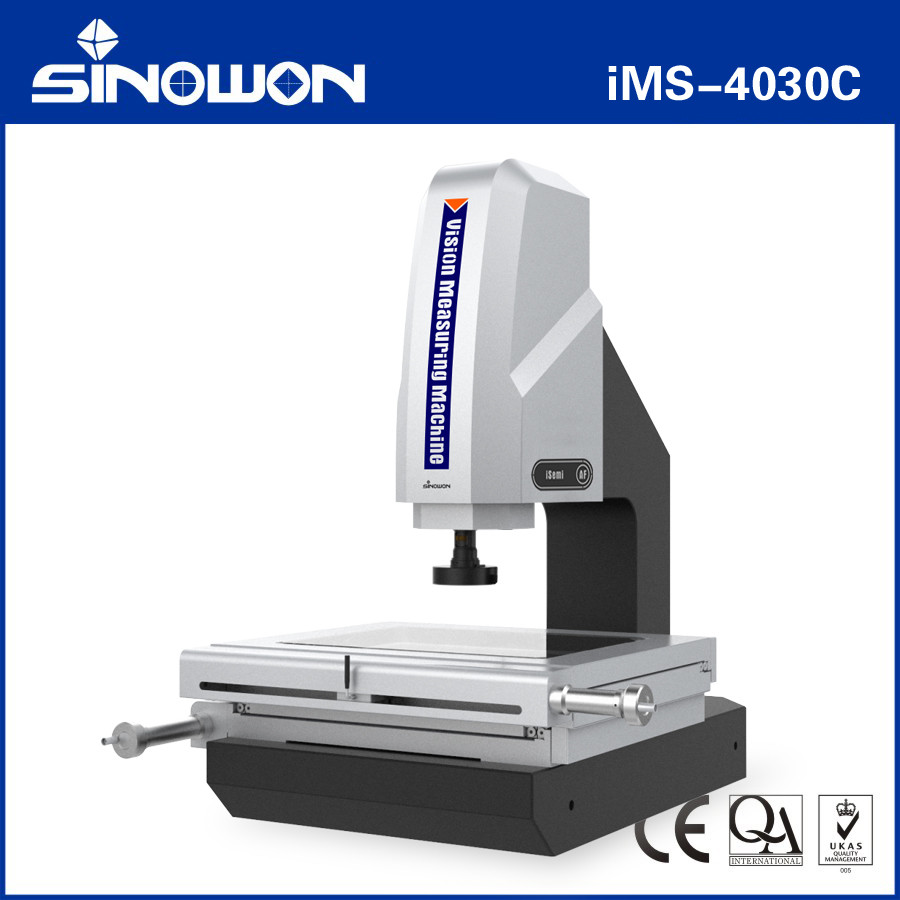

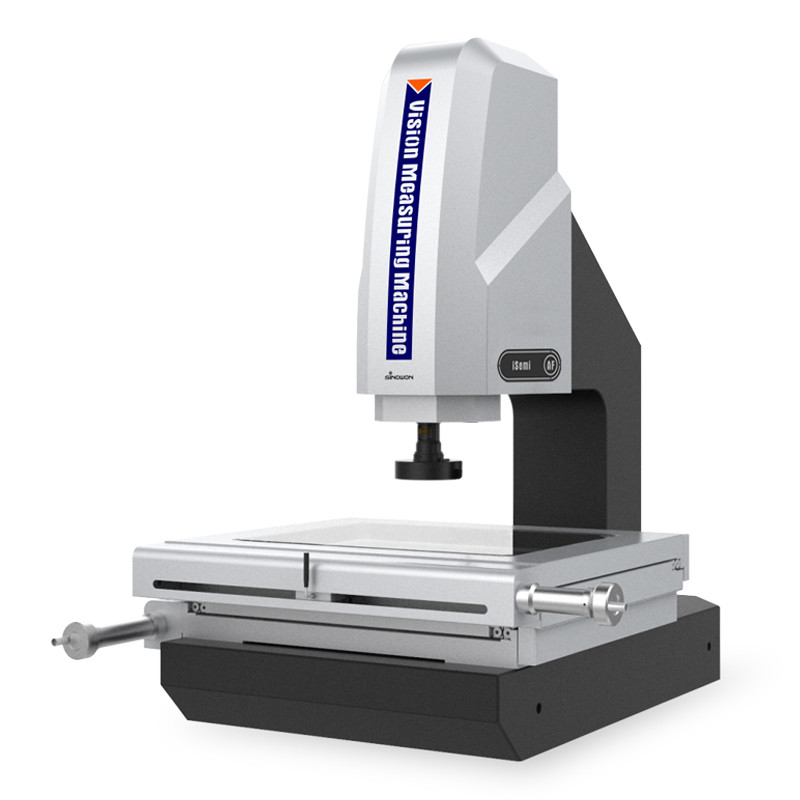

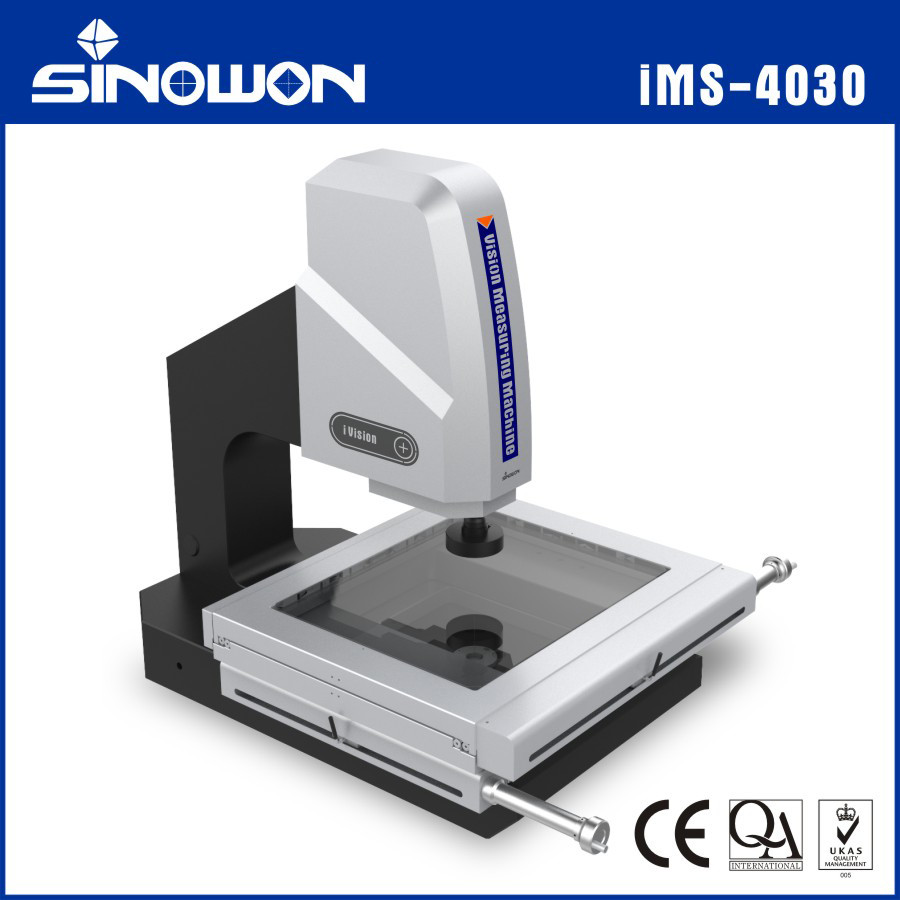

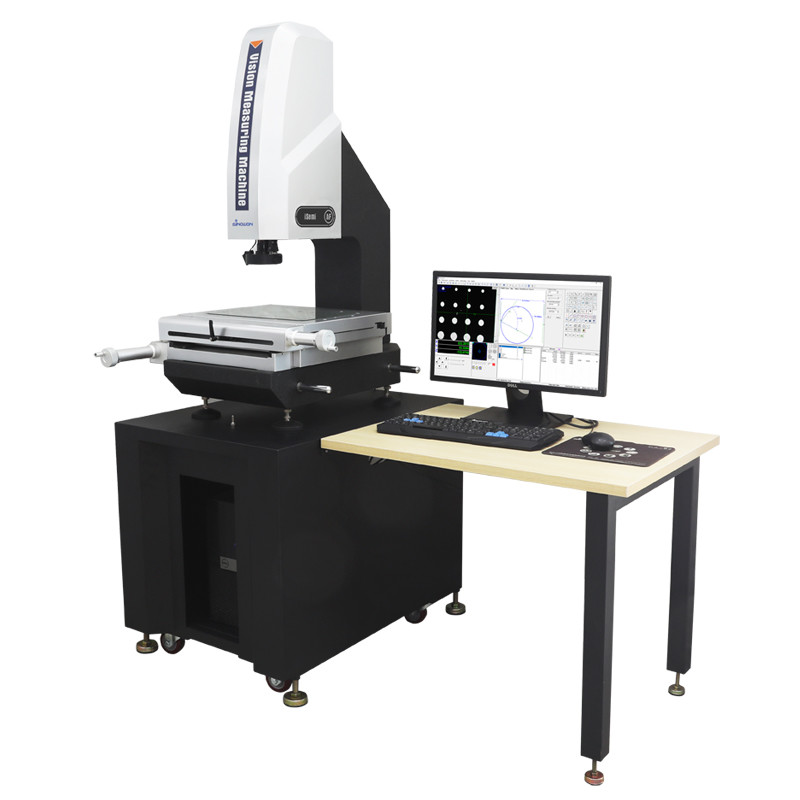

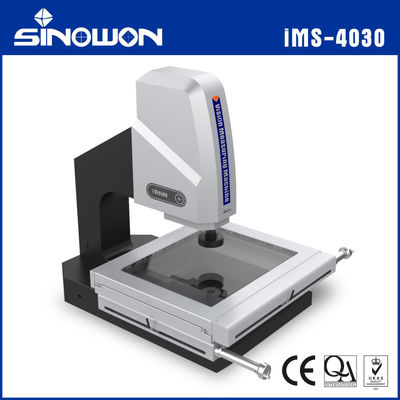

고 정밀 반 자동 시력 측정 기계 iSemi 시리즈 IMS-4030C
시력 측정 기계제품 특성:
시력 측정 기계기술 S사양:
| 상품 | 고 정밀 반 자동 시력 측정 기계iSemi 시리즈 | ||||
| 모델 | IMS-2010D | IMS-2515D | IMS-3020D | IMS-4030D | IMS-5040D |
| 대리석 작업판 | (270*350) mm | (408*308) mm | (458*358) mm | (608*470) mm | (650*580) mm |
| 유리 작업판 | (142*242) mm | (306*198) mm | (356*248) mm | (456*348) mm | (540*440) mm |
| X/Y 축 이동 | 200*100mm | (250*150) mm | (300*200) mm | (400*300) mm | (500*400) mm |
| Z축 이동 | 고 정밀 선형 가이드, 효과적인 이동 200mm | ||||
| X/Y/Z aixs 해상도 | 0.5m | ||||
| 기판 과 기판 | 고 정밀성 자갈 | ||||
| 측정 정확성* | XY aixs:≤2.5+L/200 ((um) ;Zais:≤5+L/200 ((um) | ||||
| 재분배 정확성 | 2m | ||||
| 조명 시스템 (소프트웨어 조정) | 표면 4개 반지 및 8개 구역 무한 조절 LED 냉등 | ||||
| 콘투어 LED 평행 조명 | |||||
| 선택적인 동축등 | |||||
| 디지털 카메라 | 1/2.9"/1.6Mpixel 고해상도 디지털 카메라 | ||||
| 줌 렌즈 | 6.5X 고해상도 전자 피드백 줌 렌즈 광학 확대: 0.7X ~ 4.5X; 비디오 확대: 20X ~ 129X | ||||
| 측정 소프트웨어 | i측정 | ||||
| 운영 시스템 | 지원 WIN 10/11-32/64 운영 체제 | ||||
| 언어 | 영어, 간소화 중국어, 전통 중국어, 선택적 다른 언어 버전 | ||||
| 작업 환경 | 온도는 20°C±2°C, 온도 변화는 <1°C/Hr; 습도는 30%~80%RH; 진동은 <0.02g, ≤15Hz | ||||
| 전원 공급 | AC220V/50Hz; 110V/60Hz | ||||
| 차원 (WxDxH) | (677*552*998) mm | (790*617*1000) mm | (838*667*1000) mm | (1002*817*1043) mm | (1111*867*1086) mm |
| 포장 크기 ((WxDxH) | (1030*780*1260) mm | (1030*780*1260) mm | (1030*780*1260) mm | (1130*1000*1270) mm | (1250*1035*1460) mm |
| 총중량/순중량 | 220/150Kg | 242/175kg | 275/185kg | 449/350kg | 550~380kg |
참고:
"L"는 밀리미터로 측정 된 길이를 나타냅니다. Z축의 기계적 정확도는 집중 정확성과 작업 조각 표면에 크게 달려 있습니다.
확대 값은 대략적인 값이며 디스플레이의 크기와 해상도와 밀접한 관련이 있습니다.
고객은 이미지 확대 효과를 얻기 위해 필요에 따라 0.5X 또는 2X 보조 렌즈를 추가하도록 선택할 수 있습니다.
iMS-2010/5040은 대리석으로 만든 작업판이고, iMS-2515/3020/4030은 금속으로 만든 작업판입니다.
제품 구성 모델 설명 (iMS-4030의 예제):
| 센서 구성 | 2.5D | 3D | 2.5D | 3D |
| 상품 | 2.5D 비전 측정 기계 | 3D 접촉 및 시력 측정 기계 | 2.5D 반자동 시력 측정 기계 | 3D 반 자동 접촉 및 시력 측정 기계 |
| 모델 | iMS-4030A | iMS-4030B | iMS-4030C | iMS-4030D |
| 종류 | A | B | C | D |
| 의미 | 광학 줌 렌즈 센서 |
줌 렌즈 센서 및 접촉 탐사 센서 |
줌 렌즈 센서와 Z축 자동 초점 기능 | 줌 렌즈 센서, 접촉 탐사 센서 및 자동 초점 기능 |
| Z축 자동 초점 | 아니 | 아니 | 와 함께 | 와 함께 |
| 접촉 탐사 | 아니 | 와 함께 | 아니 | 와 함께 |
| 소프트웨어 | i측정2.1 | i메이저3.1 | i측정2.2 | i메이저3.2 |
수동 시력 측정 기계 모델 및 사양:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | 521~120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521~320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
수동 시야 측정 기계 여행 안내 테이블:
| 여행 mm | 모델 | X 축 이동 mm | Y 축 이동 mm |
Z 축 표준 이동 mm |
Z축 최대 사용자 정의 이동 mm |
| 100x100x100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | IMS-6040 | 600 | 400 | 200 | 400 |
시력 측정 기계구조 도면:
시력 측정 기계산업 적용:
광학 측정 기계 OMM, 또한 비전 측정 기계 및 비 접촉 측정 기계, 2 차원 측정 기계, 2.5 차원 측정 기계로 알려져 있습니다.현대 산업 고 정밀 및 마이크로 제조 산업의 업그레이드, 그것은 빠르고 정확한 측정을 위해 비접촉 광학 이미지 측정 방법을 채택합니다. 기하학적 차원 및 기하학적 허용의 측정은 불가피합니다.
광학 측정 기계는 좌표 측정 목적으로 모든 응용 분야에 적합하며 기계, 전자, 도구, 하드웨어,플라스틱 및 다른 산업예를 들어: 곰팡이, 나사, 금속, 액세서리, 고무, PCB 보드, 스프링, 하드웨어, 전자제품, 플라스틱, 항공, 항공우주 등, 전통적인 베니어 칼리퍼의 단점을 극복합니다.미크로미터, 프로필 프로젝터, 고 정밀, 고 효율성 및 고 신뢰성 측정 기계 광학, 기계, 전자 및 컴퓨터 이미지 처리 기술을 통합.
측정 대상은 광학 확대 시스템으로 확대됩니다. CCD 카메라 시스템에서 이미지 특징을 수집하고 컴퓨터 및 소프트웨어 알고리즘에 의해 처리 된 후,윤곽과 표면 모양, 다양한 복잡하고 정확한 부품의 크기, 각도 및 위치를 자동으로 감지 할 수 있습니다. 마이크로 검사 및 품질 관리.측정 데이터는 전체 엔지니어링 도면이 되기 위해 AUTOCAD에 수입 될 수 있습니다, DXF, IGS 및 기타 형식의 문서를 생성 할 수 있으며 CPK 및 다양한 통계 보고서를 생성하기 위해 WORD, EXCEL 및 SPC 통계 분석 소프트웨어로 수입 할 수 있습니다.
