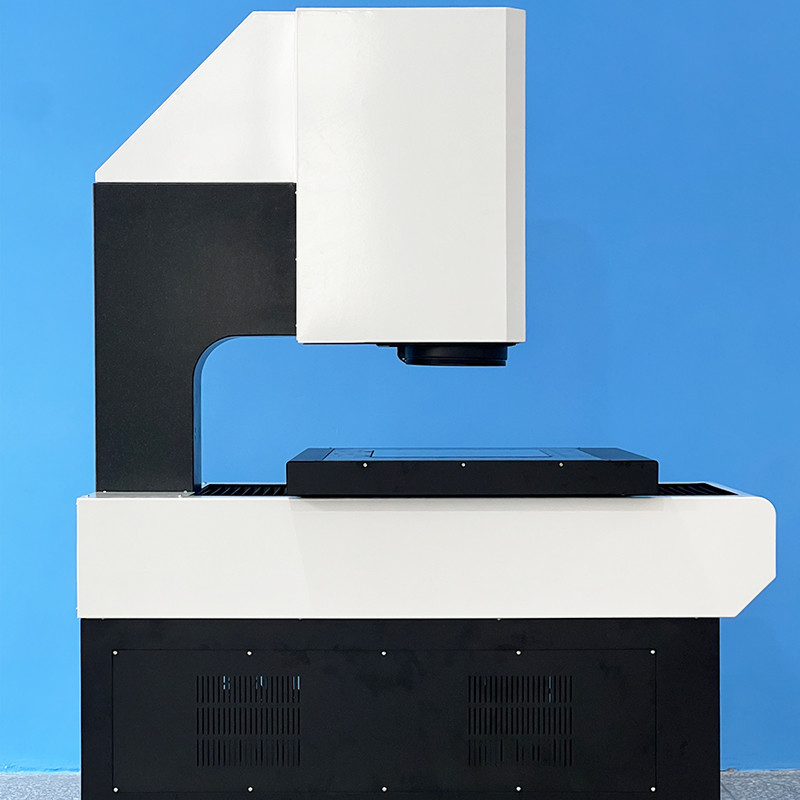

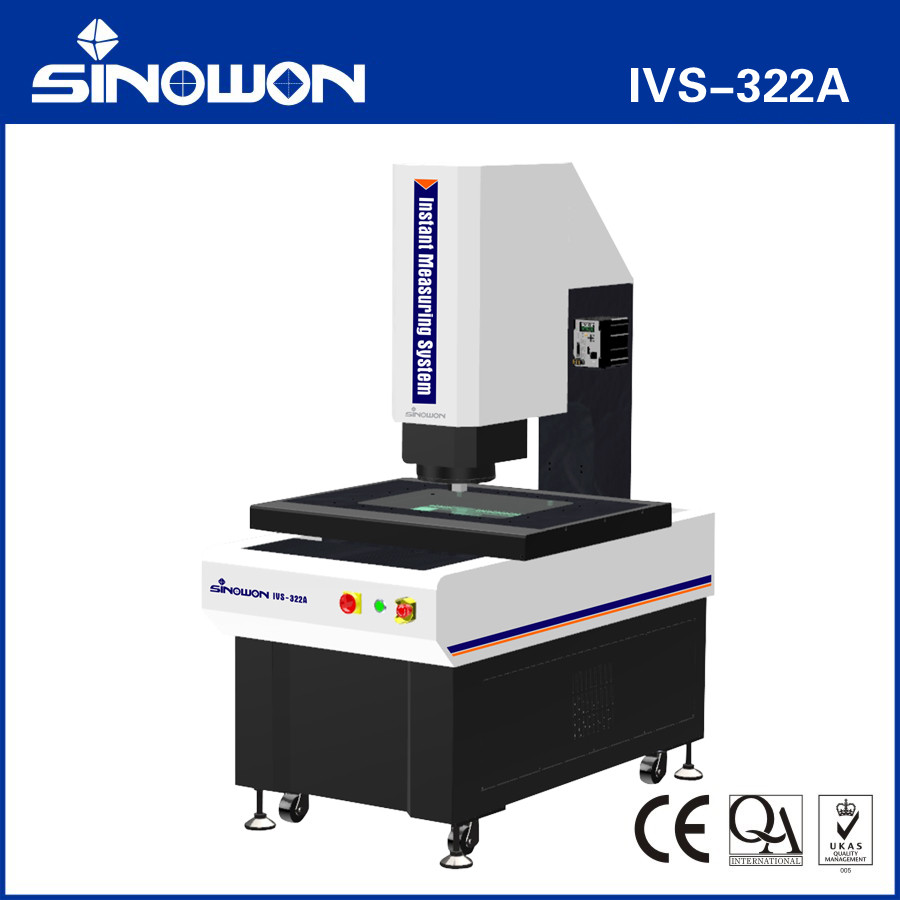

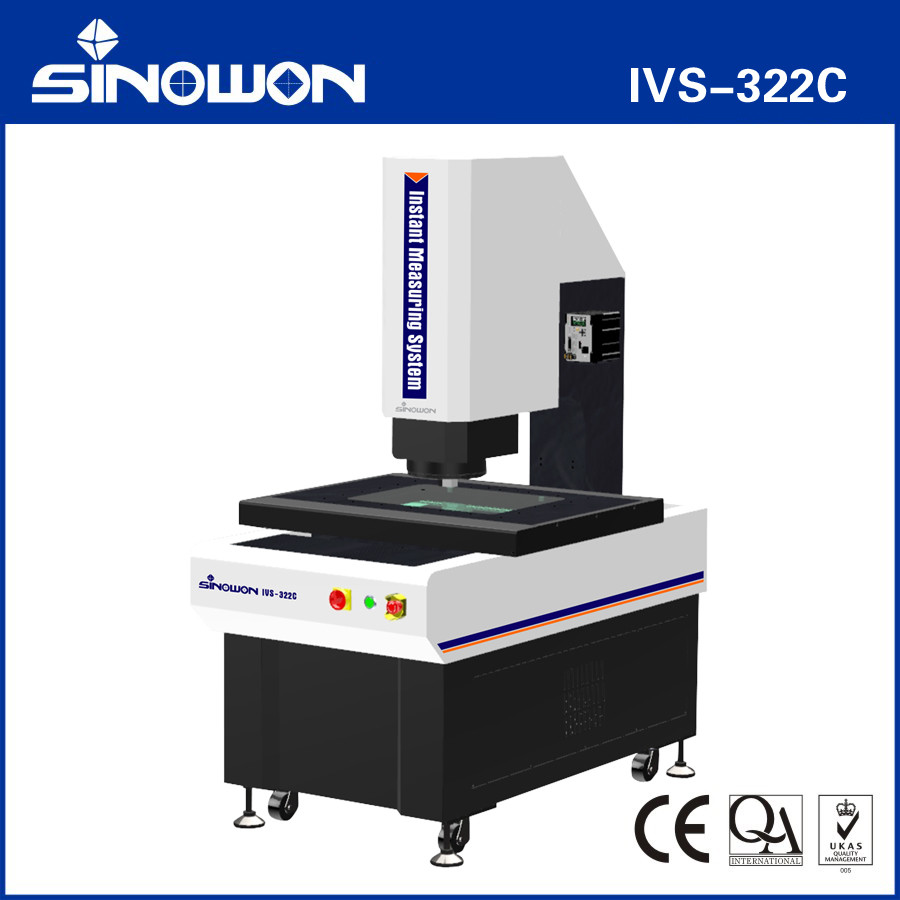

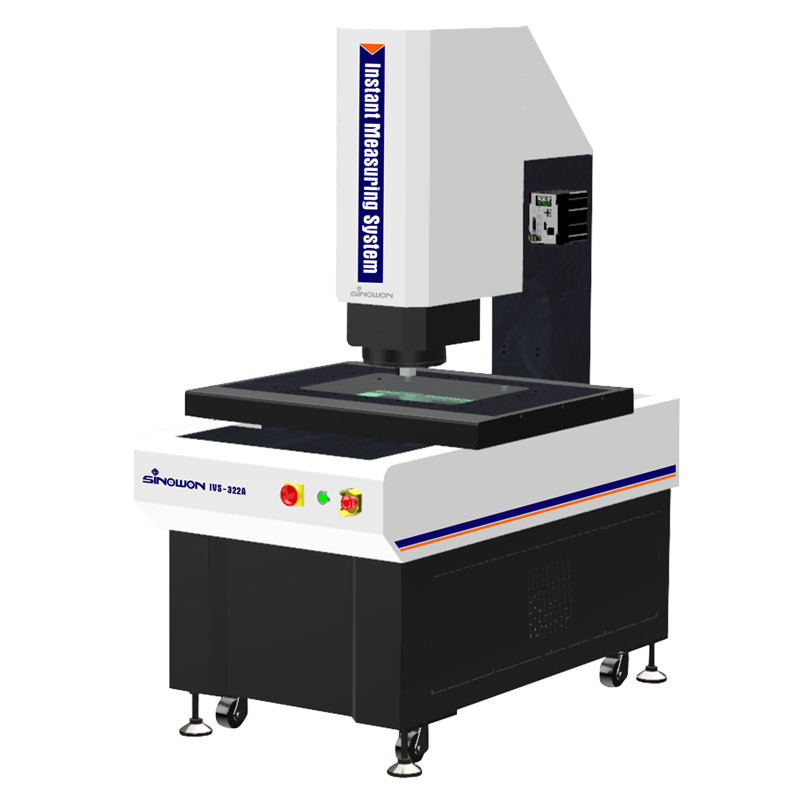

캔티레버 인스턴트 비디오 측정 시스템 IVS-322 시리즈

칸티레버 인스턴트 비전 측정 시스템 IVS-322 시리즈

제품 소개:

IVS 시리즈는 3 축 자동 모터 제어와 함께 GD&T 측정에 개발 된 이중 확대 렌즈 시스템으로 캔티레버 완전 자동 인스턴트 비전 측정 기계입니다.자동 초점으로 장착된, 자동 조명 제어, 하드웨어 및 소프트웨어 구성의 자동 이동은 선형 및 기하학적 차원의 측정을 빠르고 정확하게 수행합니다.

제품 특성c:

• 2천만 화소 카메라와 이중 확대된 듀얼 텔레센트릭 렌즈로 장착되어 있어 영상 품질이 우수하다.
• 0.02° 이하의 높은 원심성 디자인은 높은 높이의 차이를 가진 제품에서 측정 정확성을 보장합니다.
• 0.01% 이하의 낮은 TV 왜곡과 전체 이미지에서의 왜곡의 균일성은 측정의 동적 반복성 정확성을 보장합니다.
• 이중 확대 설계는 넓은 시야 영역으로 효율적인 측정과 높은 확대로 고정도 측정을 가능하게 합니다.고객들의 효율성과 정확성에 대한 이중적 욕구를 충족시키는 것;
• XYZ 3축 CNC 완전 자동 정밀 제어 장치로 정밀한 위치가 보장됩니다.

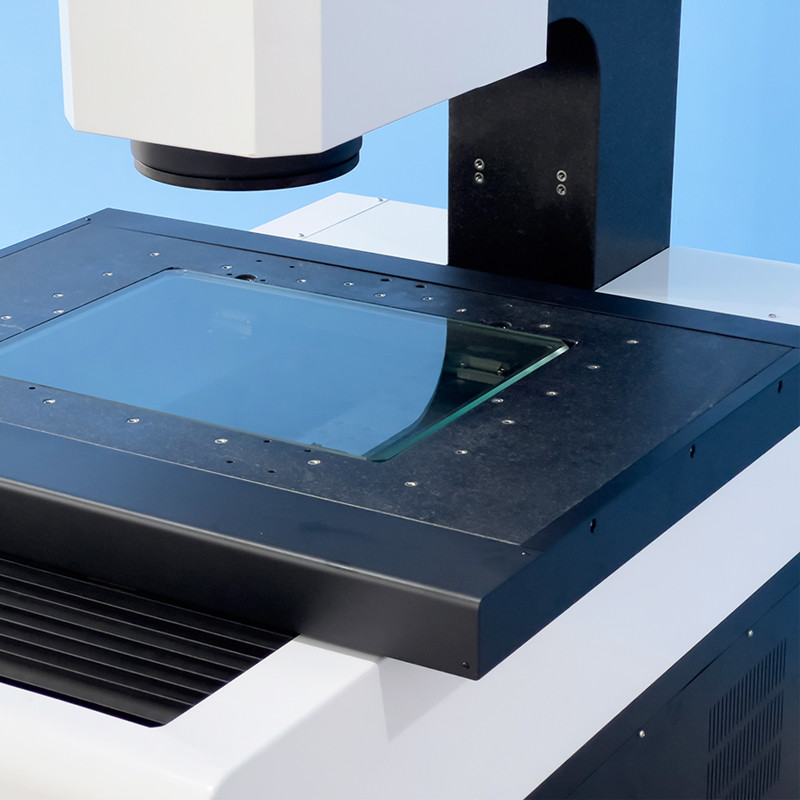

• 인도 대리석 기단과 기둥의 사용은 좋은 안정성을 제공합니다.
• 정밀 선형 가이드, 마운드 볼 스크루, AC 서보 모터 등이 운동 시스템의 정확성과 안정성을 보장합니다.
• 0.5μm의 고정도 선형 척도는 시스템의 위치 및 측정 정확성을 보장합니다.

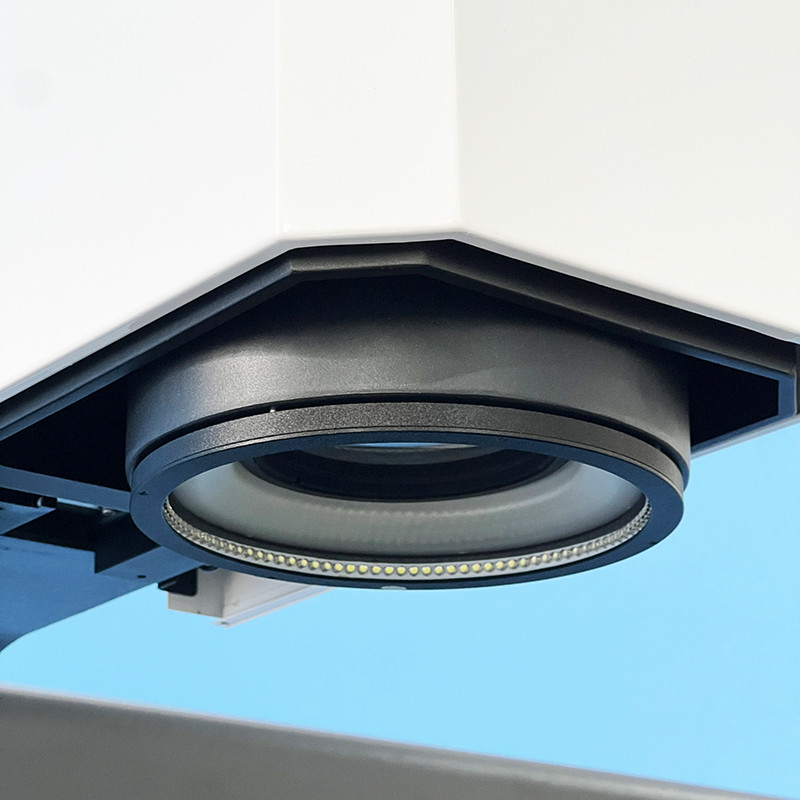

• 각종 조명소와 다양한 측정 시나리오에 적응할 수 있는 지능형 리프트 기능이 장착되어 있다.
• 강력하고 사용하기 쉬운 Geomea 측정 소프트웨어는 품질 통제를 향상시킵니다.
• 자동 측정 프로그램은 효율적이고 빠르게 팩 측정을 완료하도록 설정할 수 있습니다.
• 선택적인 비접촉 백광 센서는 두께, 평면성 등을 측정하는 데 사용할 수 있습니다.

적용:

• 그것은 큰 크기의 물체의 정밀 측정에 적용 될 수 있습니다.
• 3C 산업: 휴대 전화 화면, 휴대 전화 케이스
• 전자 산업: PCB 보드
• 새로운 에너지: 리?? 배터리
• 자동차 산업: 정밀 부품

사양:

제품 구성 모델 설명 (IVS-322과 같은 예제):

인스턴트 비전 측정 시스템 모델 및 사양:

인스턴트 비전 측정 시스템 측정 공간 가이드 테이블:

다른 여행 사양은 고객의 필요에 따라 사용자 정의 될 수 있습니다.
