정밀 인스턴트 비전 측정 시스템 IVS-30 친화적 작동

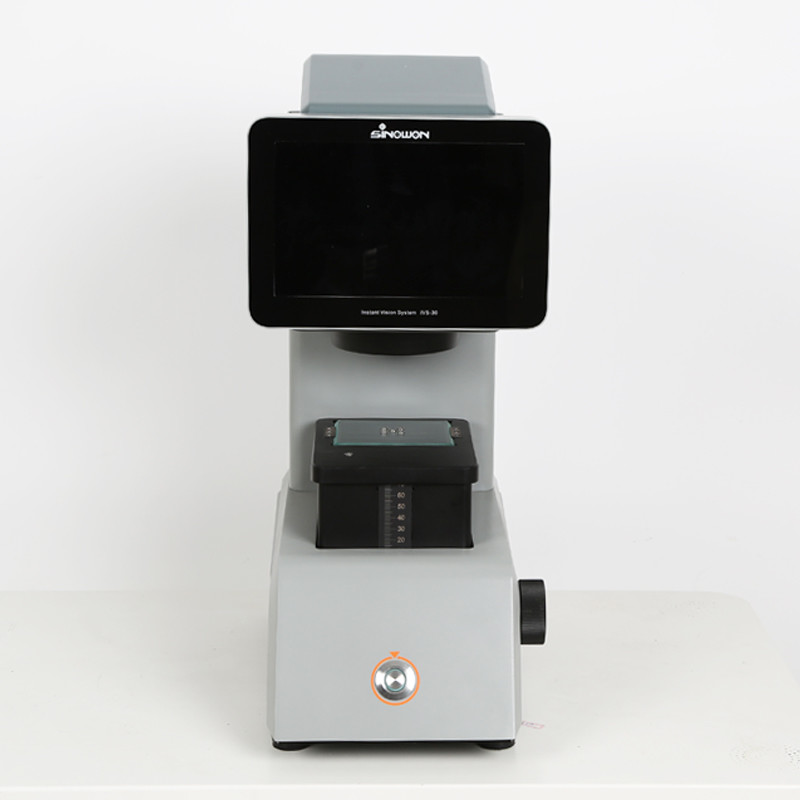

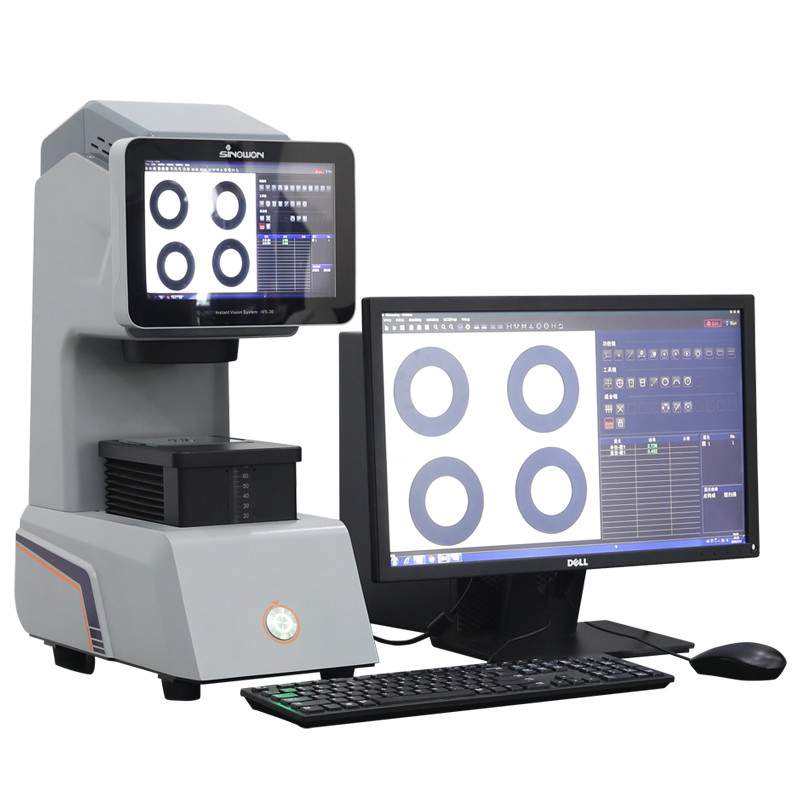

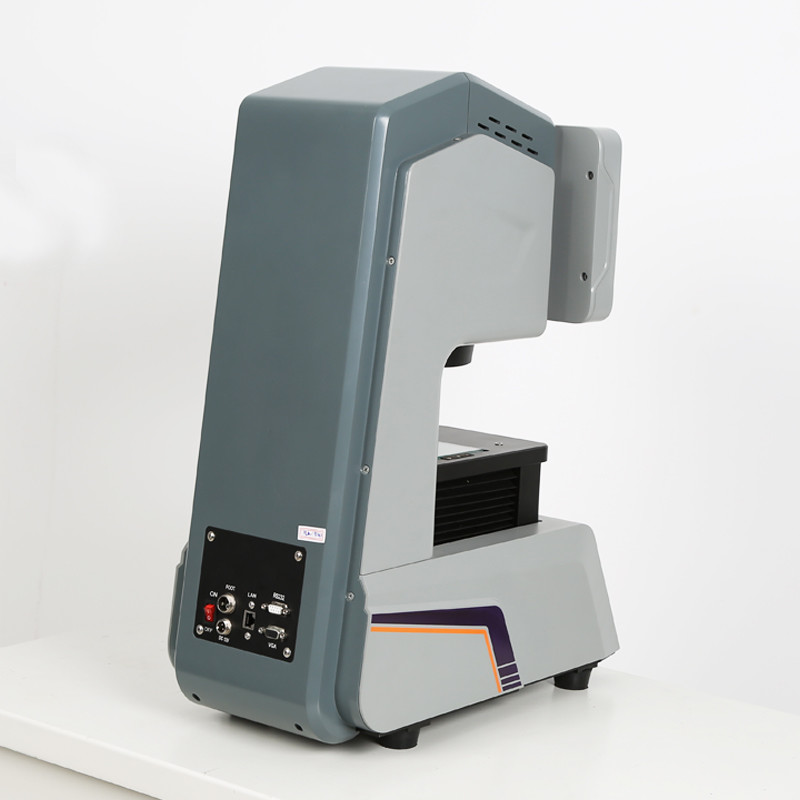

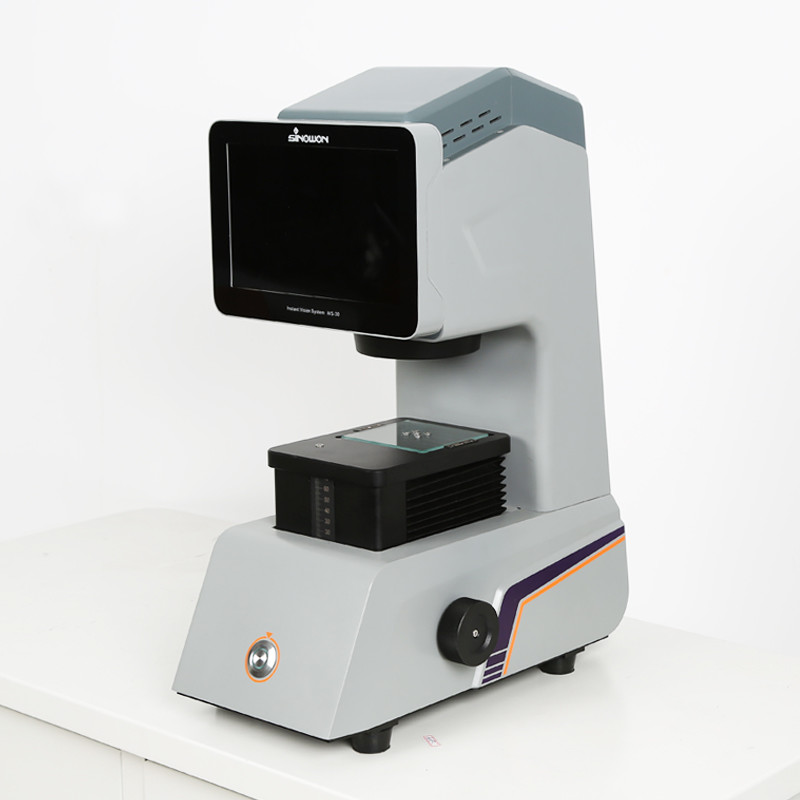

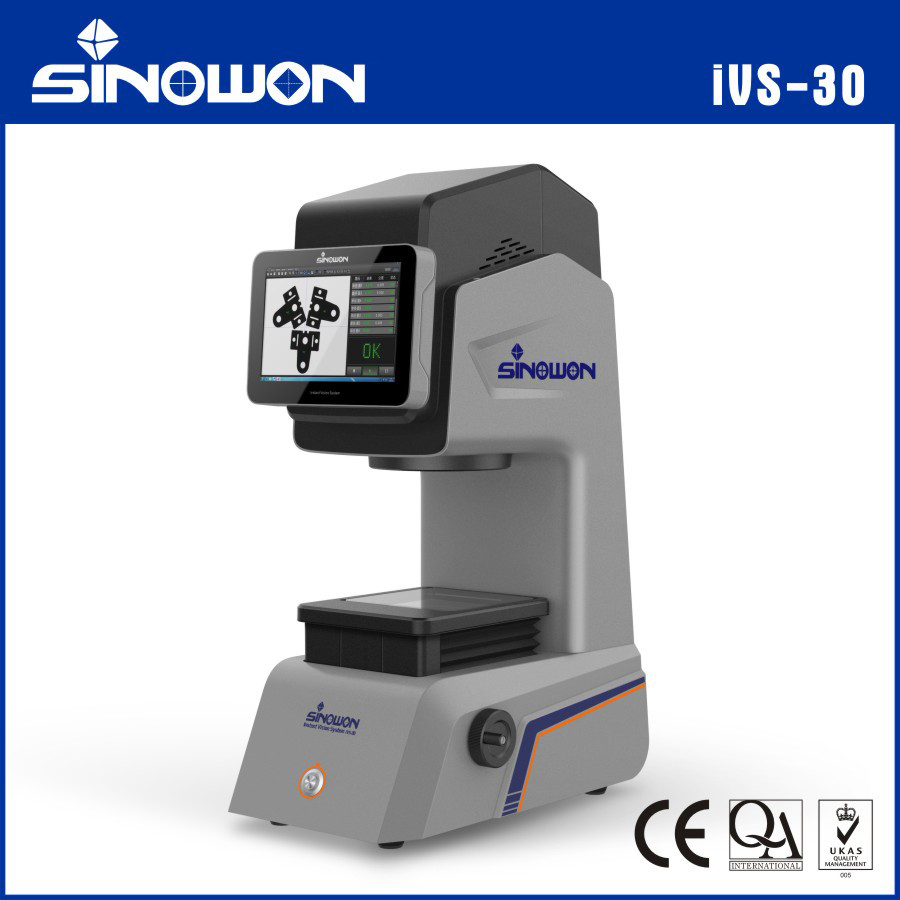

인스턴트 비전 측정 시스템 IVS-30

1제품 사용:

정밀 나사, 정밀 스프링, 기어, 휴대 전화 케이스, 휴대 전화 유리, 정밀 금속 부품 및 다른 작은 크기의 부품의 신속 한 대량 측정에 널리 사용됩니다.

2제품 특성c:

높은 정확성 및 뛰어난 반복성

● 높은 필드 깊이, 낮은 왜곡 이중 텔레센터 렌즈, 반복 초점 필요 없습니다.

● 소프트웨어 는 사진 을 서브 픽셀 가장자리 검출 및 자동적 으로 부러와 외형 을 제거 하는 방법 과 정확성 을 보장 하기 위한 최소 제곱 방법 을 통해 처리 한다.

우호적인 운영

● 자동 위치 및 방향 수정, 샘플의 기록 된 모양에 따라 자동 감지 및 측정, 버튼 클릭으로 측정합니다.

효율적인 대량 측정

● 자동으로 여러 부품, 테스트 요소를 식별하고, 대량 측정 요구 사항을 만족시켜 자동 측정을 수행합니다.

● 전체 이미지, 작업 무대를 이동 할 필요가 없습니다, 높은 효율성과 높은 정확성 모두.

● 효율성 을 높이고, 노동 비용 을 절감 하고, 운영자 의 오류 를 제거 한다.

품질 관리 및 통계 프로세스 관리 (약품 설명서)

● 자동 메모리 및 출력 측정 값, 테스트 데이터를 간단하게 적용하십시오.

2.1 완벽한 정확성

높은 정확도로 원래 차원을 복구

● 이중 텔레센트릭 렌즈와 높은 필드 깊이, 샘플의 높이의 차이, 기울기 또는 곡선과 다른 어려운 측정 요소가있는 섹션을 허용합니다.그리고 샘플 배치와 흐릿한 초점에 대해 걱정할 필요없이 낮은 왜곡, 그리고 높은 정확도로 원래 차원을 복구합니다.

● 낮은 왜곡 렌즈, 선명한 가장자리 이미지, 왜곡이 없습니다, 측정 오류를 제거합니다.

● 하위 픽셀 (Sub Pixel), 최소 제곱 방법 회귀 알고리즘 및 높은 비디오 보상으로 정확성을 보장하는 소프트웨어.

2.2 효율적인 대량 측정

● 수십 개의 위치를 측정하는 데 2 ~ 5 초 밖에 걸리지 않습니다. 측정 범위 내에서 99 번의 측정이 동시에 수행 될 수 있습니다.측정 시간을 크게 단축하고 측정 효율을 향상시킵니다..

2.2.1 작업 부품을 배치하는 방법 렌즈의 효과적 범위 내에서 위치 및 고정 장치 요구 사항이 없습니다.

2.2.2 작업 부품 위치화~자동 위치 및 방향 수정, 샘플의 기록된 모양에 따라 자동으로 감지 및 측정.

2.2.3 작업 부품 집중성 듀얼 텔레센트릭 렌즈, 긴 작업 거리가 높이의 차이를 허용

2.2.4 작업 조각 측정 전체 이미지 프로그램, 이동 작업 테이블 및 렌즈의 수입 시간을 줄입니다.

2.2.5 팩 측정 프로그램은 샘플의 모양을 자동으로 저장하고, 자동 위치, 방향 탐지, 반복 측정의 좌표 기원을 위한 소프트웨어입니다.

● 수십 개 의 위치 를 측정 하는 데 몇 초 만 소요 되며, 측정 범위 내 에서 99번 의 측정 을 동시에 수행 할 수 있다.

● 동시에 측정은 관점 내에서 여러 개의 동일한 표본을 수행 할 수 있습니다.

2.3전체난마지

작업 스테이지를 이동 할 필요가 없습니다, 효율적이고 높은 정확성

2.3.1전통적인 측정 도구는 좁은 시야를 가지고 있으며, 한 번에 하나의 위치를 테스트 할 수 있으며, 측정하기 전에 작업 단계와 위치를 이동해야합니다.

2.3.2 전통적인 측정 기기들은 반복되는 단계이고 더 오래 걸리고 더 복잡하게 작동한다.

2.3.3 전통적인 측정 도구는 선형 척도, 작업 단계 장착 정확성 등 지원 하드웨어의 정확성을 고려해야 한다.

최대 범위 내에서 전체 이미지를 측정 할 수 있습니다, 여러 크기의 측정이 한 번에 완료 될 수 있습니다, 효율성을 크게 향상시키고 생산 시간과 비용을 절약합니다."모자이크 없이"라는 고객들의 아이디어를 충족시킵니다.전체적인 이미지"

2.4 우호적인 작전, 낮은 비용

높은 효율성, 노동 비용을 절감, 운영자의 오류를 제거합니다.

2.4.1 장착장치, 위치, 수정, 조명, 가동 제어 요구 사항이 없으며, 측정 필드의 최대 범위 내에서 자동으로 측정하여 효율성을 크게 향상시킵니다.

2.4.2 누구나 작동 할 수 있습니다. 일반 노동자는 요구 사항을 충족시킬 수 있습니다. 높은 효율성, 노동 비용을 절약합니다.

2.5 조작자의 오류를 효과적으로 제거

작동 방법, 샘플 배치, 측정 순서를 피하고, 효율적으로 운영자 오류를 제거합니다.

2.6간단 한 적용

2.6.1 측정값을 자동으로 기록하고 WORD, EXCEL, TXT 문서 및 SPC 통계 및 분석으로 출력하여 시험 데이터 응용을 용이하게 합니다.

2.6.2 허용값을 설정할 수 있고, 측정값이 허용값을 초과할 때 자동 알람이 있고, 자동으로 SPC 통계 및 분석을 하고 보고서를 출력한다.

2.7리버스 엔지니어링 지원:

소프트웨어에 의해 수입 된 DXF 파일은 측정 할 수 있으며, 그래프와 데이터는 다른 응용 프로그램에 대한 DXF 파일의 소프트웨어에서 수출 할 수도 있습니다.

3- 사양:
