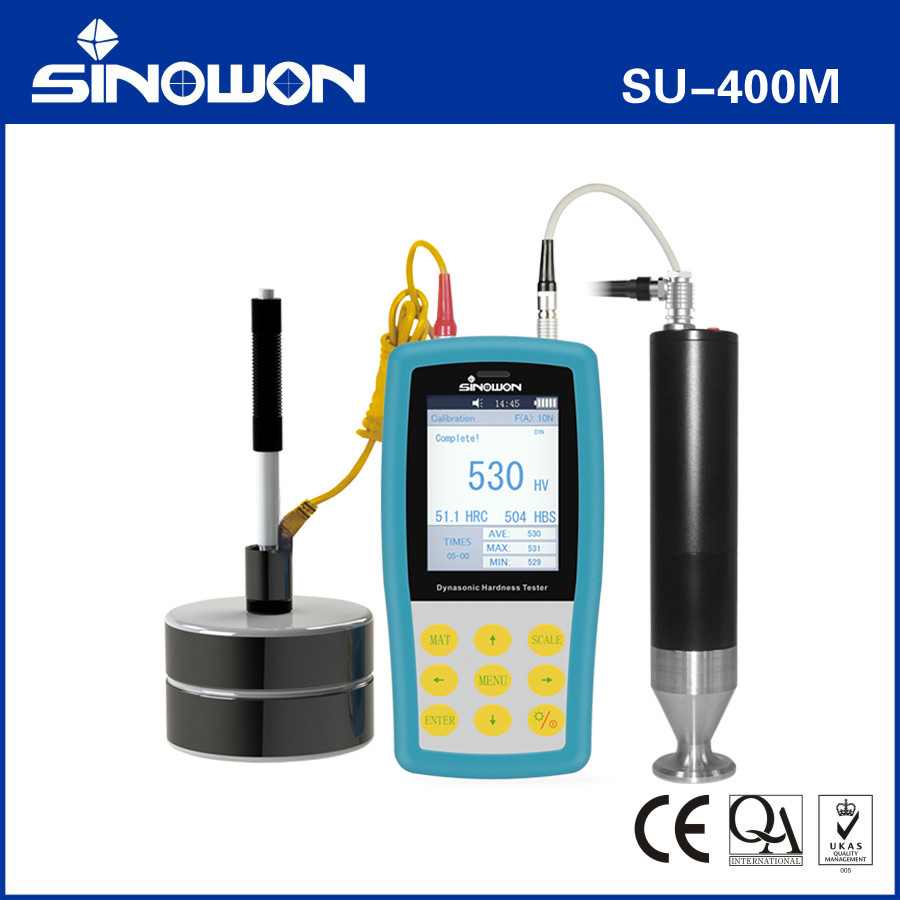

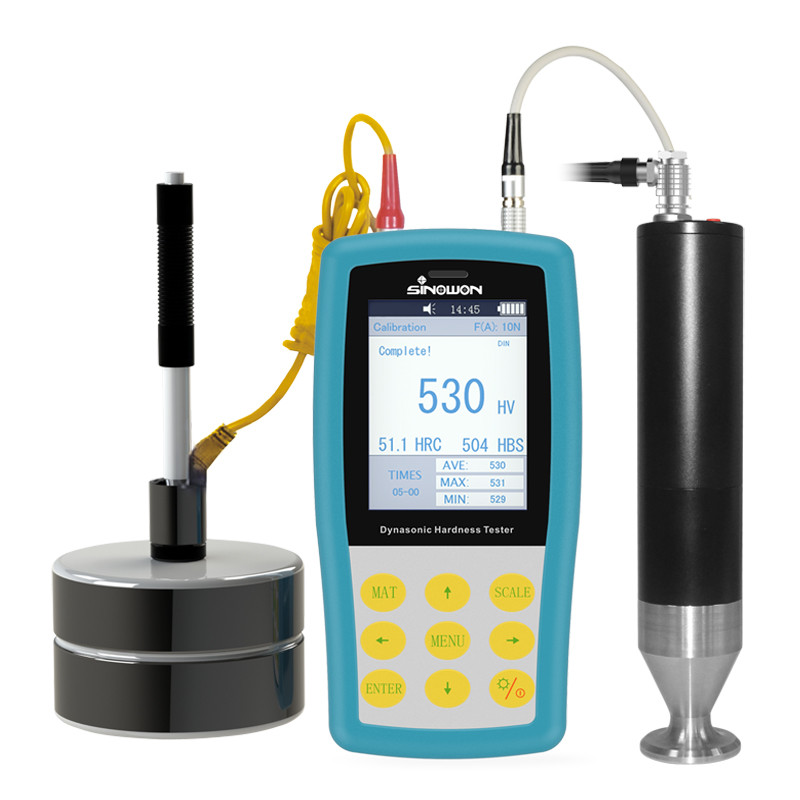

휴대용 범용 다이나소닉 경도 시험기 SU-400M
간략한 소개:
● SU-400 다이나소닉 경도 시험기는 트윈 테스트 방식을 갖춘 범용 휴대용 듀로미터입니다. UCI(초음파 접촉 임피던스) 및 동적 반발(Leeb)의 트윈 방식을 적용하여 하나의 기기에서 경도 테스트를 수행합니다. 이는 Leeb 방식이 도금 및 코팅의 경도를 테스트할 수 없고(UCI에서), UCI 방식이 주조 산업에서 결정립이 거친 재료를 테스트할 수 없는(Leeb에서) 딜레마를 해결합니다.
● SU-400은 UCI 전동 및 수동 프로브뿐만 아니라 Leeb 충격 프로브와도 작동할 수 있어 금속 산업에서 미세 결정 구조 또는 거친 결정 구조의 재료 경도를 테스트하는 데 범용적으로 사용됩니다.
● SU-400 UCI 프로브 시스템은 크롬, 구리 도금, 침탄층 및 질화층의 경도를 효과적으로 측정할 수 있는 코팅 및 도금 경도 테스트에 완벽합니다.
● SU-400 동적 Leeb 프로브 시스템은 주조 및 단조와 같은 거친 재료의 경도를 측정하는 데 적합합니다.
● SU-400은 접촉 흔적이 너무 작아 관찰하기 어렵기 때문에 NDT 듀로미터이며, 금형, 기어, 샤프트, 로드, 나사, 레일 등과 같은 완제품의 경도를 테스트하는 데 탁월한 솔루션 중 하나입니다.
● SU-400은 ASTM A1038-2005, DIN 표준 DIN50159-1-2008 및 중국 국가 표준 GB/T 34205-2017, GB/T 17394를 준수합니다.
특징:
● 하나의 기기로 두 가지 응용 분야—초음파 프로브 및 Leeb 충격 장치 지원.
● 금속 쉘—금속 질감, 전자기 간섭을 효과적으로 차단하여 기기 안정성 향상.
● 컬러 화면 표시—현재 측정값, 누적 측정값, 최대값, 최소값 및 평균값 표시.
● Bluetooth 전송—무선 Bluetooth 인쇄 및 데이터 전송 지원.
● 대용량 저장—1000개의 데이터 그룹 저장.
● 보정 액세스—동일한 재료에 대해 반복적으로 보정을 수행하지 않고 20개의 보정 데이터 그룹 저장.
S사양:
| 상품 |
다이나소닉 경도 시험기 |
| 모델 |
SU-400M |
| 코드# |
882-151M |
| 초음파 프로브 |
수동 프로브 HP-1K,HP-2K,HP-5K,HP-10K 및 전동 프로브 MP-300,MP-500,MP-800,MP-1000 |
| 충격 장치 |
표준 배송: D(선택 사항 DC,DL,D+15,C, G) |
| 경도 척도 |
HL, HV, HB, HRC, HRB, HRA, HS 등 |
| 측정 범위 |
HV:50～1599; HRC:20～68; HB:76～650；
HRB:41～105; HLD:170～960；
|
| 측정 정확도 |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| 분해능 |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| 결과 표시 |
측정값, 최대값, 최소값, 평균값, 단일 모드, 배치 모드 등 |
| 데이터 저장 |
1000개의 테스트 결과 그룹 및 20개의 보정 데이터 그룹 |
| 데이터 전송 |
Bluetooth |
| 연속 작동 시간 |
10시간(백라이트 끄기) |
| 작동 환경 |
온도: -10℃~50℃; 습도: 30%~80% |
| 작동 전압 |
4.2V |
| 충전 모드 |
USB |
| 크기 |
160*80*31mm |
| 무게 |
≤500g(프로브 제외) |
초음파 경도 시험기 수동 프로브
특징:
● 최신 초음파 센서 기술 도입
● 보조 장치 없이 정확한 경도 값 획득
● 360° 빠른 측정 지원
● 뛰어난 인체 공학적 디자인으로 잡기 쉬움
● 적절한 크기와 무게의 프로브로 제어 용이
● 시료의 가장자리 및 고정 위치에 대한 빠르고 정확한 측정
● 미세 압입, 시료에 대한 비파괴
수동 프로브 사양:
| 프로브 유형 |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| 코드# |
882-311 |
882-321 |
882-331 |
882-341 |
| 비고 |
선택 사항 |
표준 |
선택 사항 |
선택 사항 |
| 가압력 |
10N |
20N |
50N |
98N |
| 직경 |
21mm |
21mm |
21mm |
21mm |
| 길이 |
154mm |
154mm |
154mm |
154mm |
| 진동 로드 직경 |
2.4mm |
2.4mm |
3mm |
3mm |
| 측정 표면의 거칠기 |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| 테스트 재료의 최소 무게 |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| 테스트 재료의 최소 두께 |
2mm |
2mm |
2mm |
2mm |

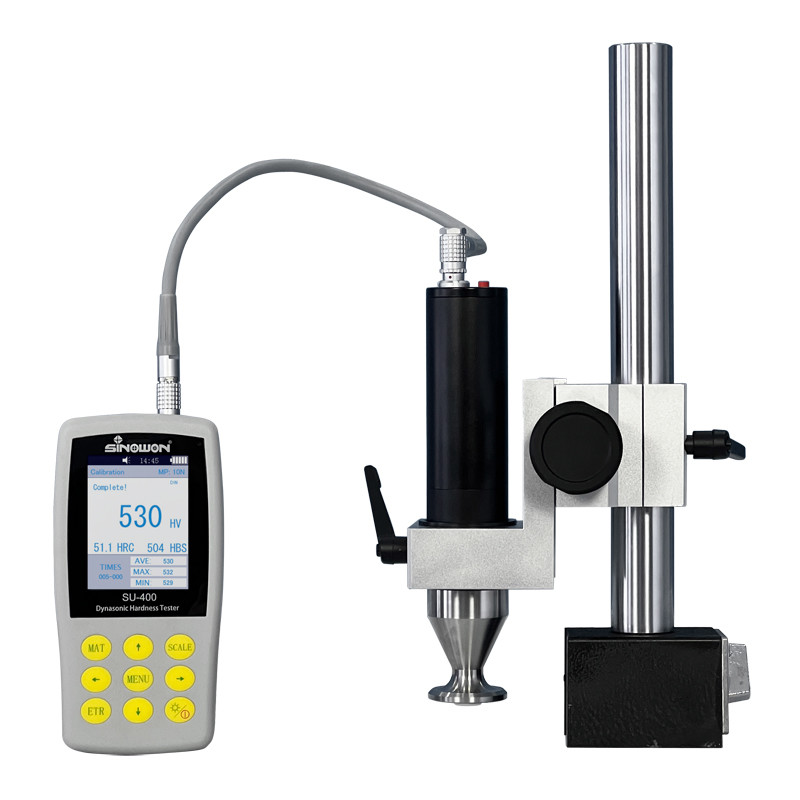

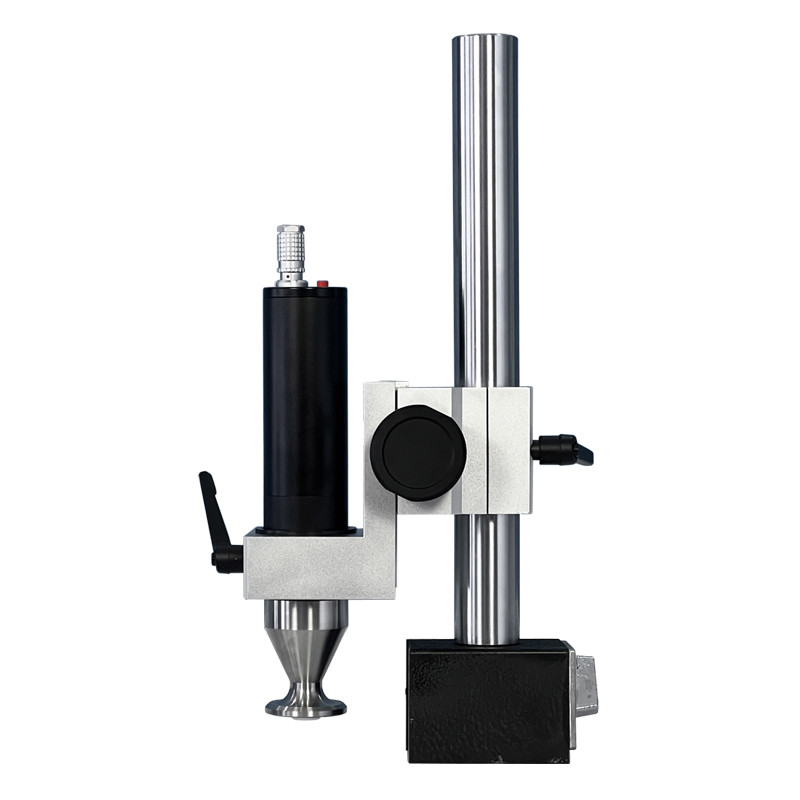

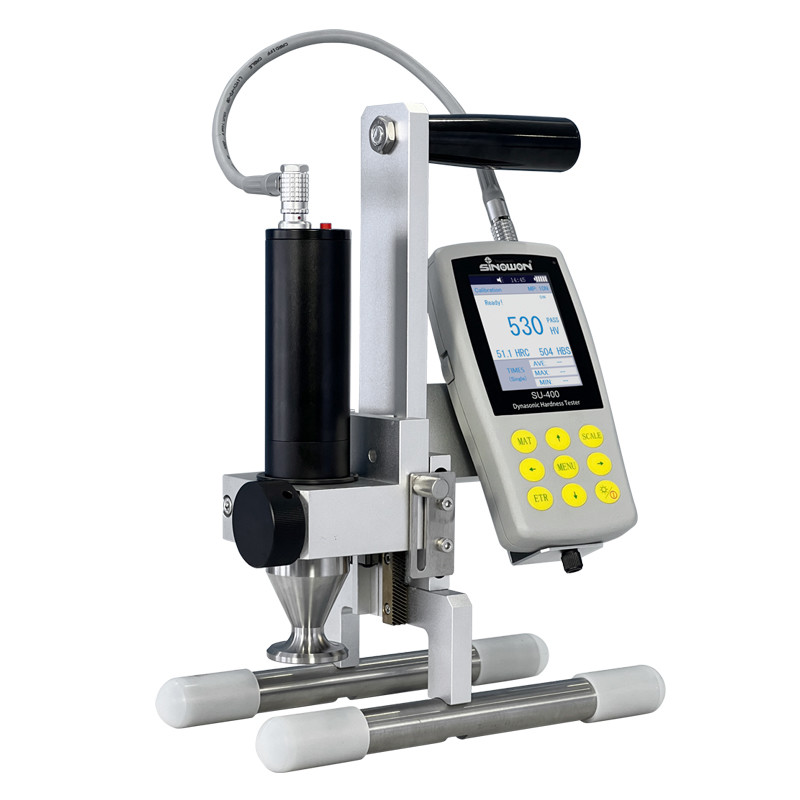

초음파 경도 시험기 전동 프로브:
특징:
● 최신 초음파 센서 기술 도입
● 보조 장치 없이 정확한 경도 값 획득
● 뛰어난 인체 공학적 디자인으로 잡기 쉬움
● 시료의 가장자리 및 고정 위치에 대한 빠르고 정확한 측정
● 미세 압입, 시료에 대한 비파괴
● 전동 제어, 원키 빠른 측정
● 수동 프로브의 손 떨림 오류 제거, 더 높은 정확도 및 반복성
● 얇은 조각, 코팅층 경도에 더 적합
전동 프로브 사양:
| 프로브 유형 |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| 코드# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| 비고 |
선택 사항 |
선택 사항 |
선택 사항 |
선택 사항 |
선택 사항 |
| 가압력 |
3N |
5N |
8N |
10N |
20N |
| 직경 |
46mm |
46mm |
46mm |
46mm |
46mm |
| 길이 |
200mm |
200mm |
200mm |
200mm |
200mm |
| 진동 로드 직경 |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| 테스트 재료의 최소 무게 |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| 테스트 재료의 최소 두께 |
2mm |
2mm |
2mm |
2mm |
2mm |
휴대용 범용 다이나소닉 경도 시험기 응용 분야:
● 플랜지 가장자리 및 기어 루트 스탬핑, 금형, 시트, 표면 경화 치 및 기어 홈, 테이퍼 부분의 경도 측정;
● 축, 박벽 파이프 및 용기의 경도 측정;
● 휠 및 터빈 로터의 경도 측정;
● 비트 블레이드의 경도 측정;
● 용접 부품의 경도 측정;
● 특정 구멍 깊이의 깊은 덴트, 볼록 마크, 더 큰 반경, 불규칙한 평면의 측정;
● 산업 생산에서 대부분의 철금속, 비철금속 및 기타 합금의 경도 측정.
