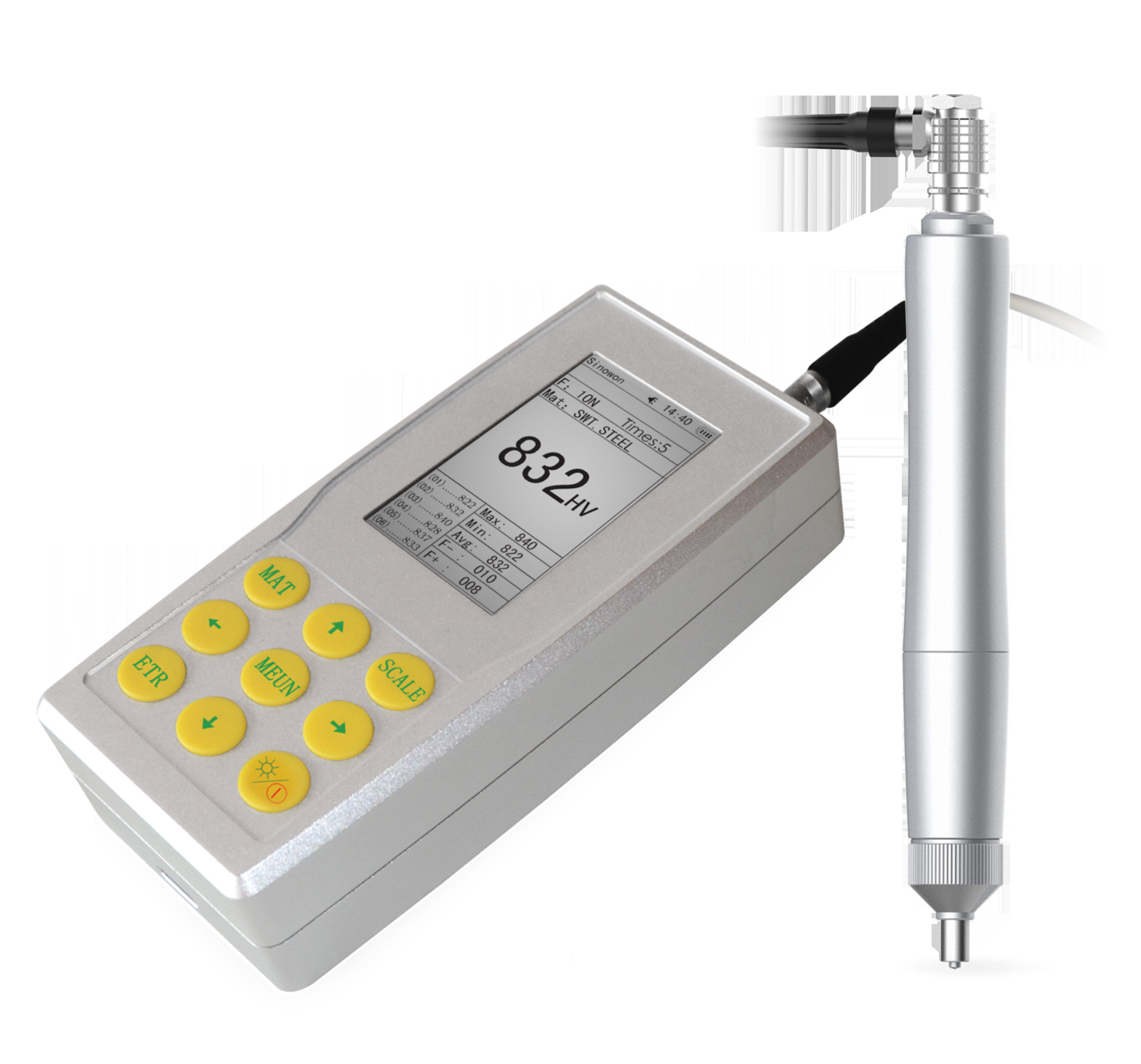

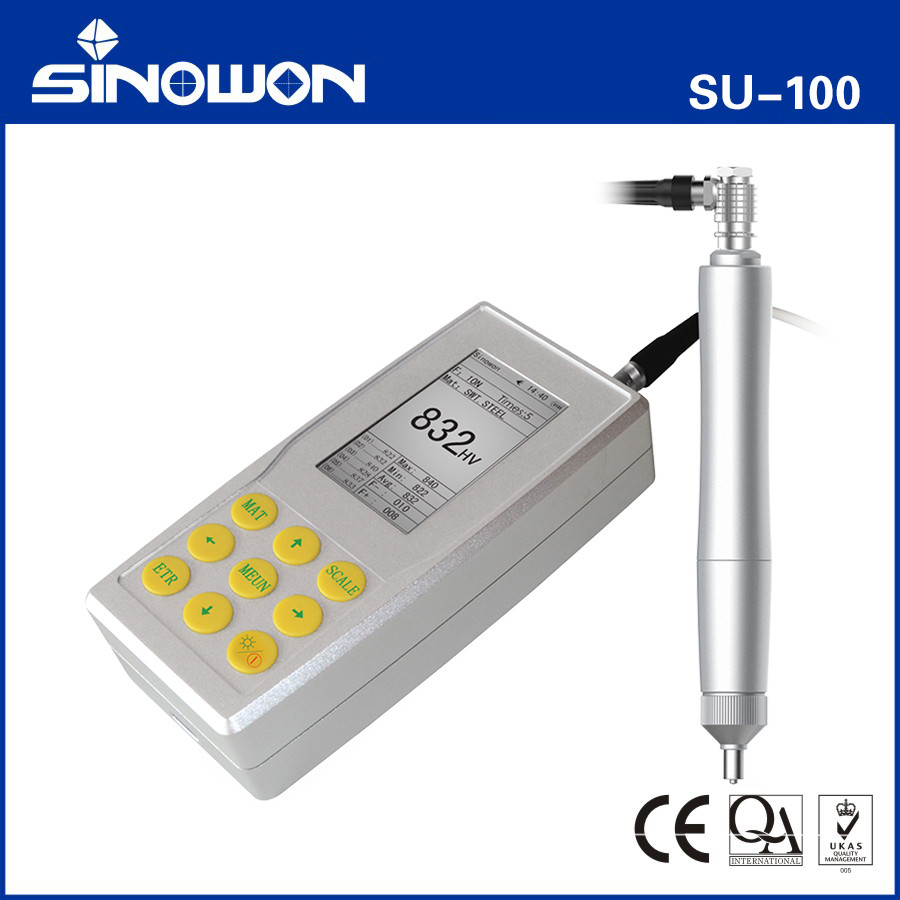

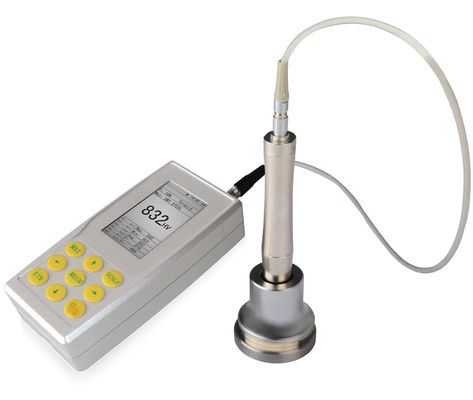

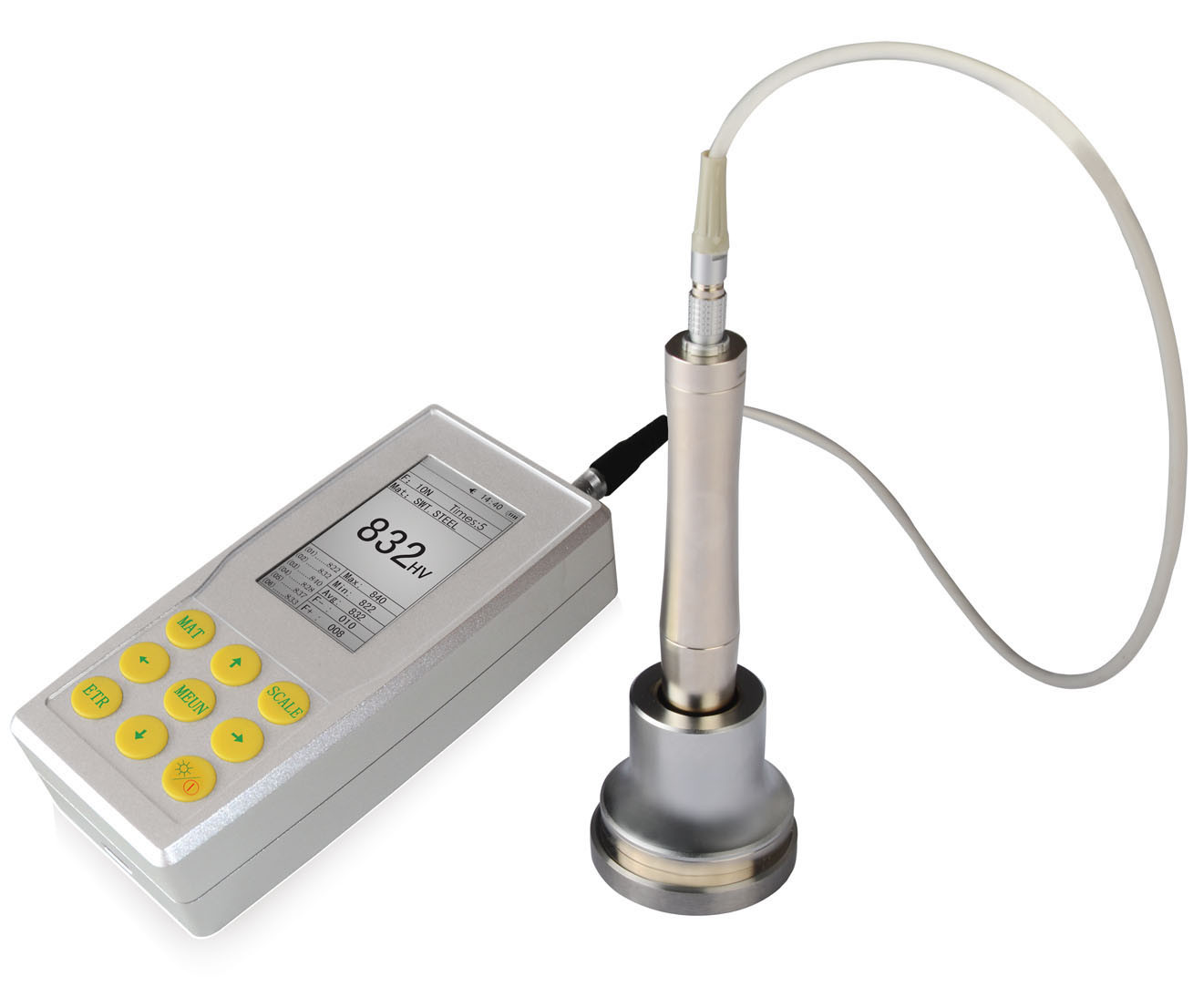

수동 초음파 경도 시험기 SU-100
SU-100 소개:
● 현재 경도 측정 방법에는 브리넬, 로크웰, 비커스, 리브 등 다양한 방법이 사용되고 있지만, 위 경도 측정 방법의 단점은 분명합니다.
● 로크웰 및 브리넬은 높은 하중과 큰 압입으로 인해 표면 샘플에 심각한 손상을 초래합니다.
● 비커스는 광학 측정을 적용하지만 전문 기술자만 원활하게 작동할 수 있으며, 무거운 공작물, 설치된 기계 및 영구적으로 조립된 부품의 경도를 측정하는 것은 불가능합니다.
● 리브 경도 시험기는 반발 및 간접 방법을 사용하여 경도를 측정하며, 브리넬, 로크웰 및 비커스 척도로 변환할 때 큰 편차를 쉽게 유발합니다.
● 초음파 경도 시험기 SU-100은 초음파 접촉 임피던스 방법을 적용하여 시험 조각의 비교 경도 측정을 수행하며, 높은 정확도, 효율성, 휴대성 및 쉬운 작동의 장점을 가지고 있습니다.
● 초음파 경도 시험기 SU-100은 소형 단조품, 주조 재료, 용접 검사, 열 영향부, 이온 질화 스탬핑 다이 및 금형, 형태, 프레스, 얇은 벽 부품, 베어링, 치면 등의 경도를 측정하는 데 널리 사용됩니다.
사양:
| 상품 | 초음파 경도 시험기 |
| 모델 | SU-100 |
| 코드# | 882-121 |
| 하중 | 2Kgf 수동 프로브 HP-2K |
| 압입자 | 136° 비커스 다이아몬드 압입자 |
| 측정 범위 |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6 HS: 34.2-97.3; Mpa: 255-2180N/mm |
| 측정 정확도 | HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| 측정 방향 | 360° 지원 |
| 데이터 저장 | 1000개 그룹의 측정 데이터 및 20개 그룹의 보정 데이터 저장 |
| 경도 척도 | HV,HB,HRC, HLD |
| 데이터 표시 | 하중, 테스트 횟수, 테스트 결과, 평균, 최대, 최소, 편차 및 변환 척도. |
| 경도 표시 | LCD 디스플레이 |
| 작동 환경 | 온도: -10℃~50℃; 습도: 30%~80%R.H |
| 작동 전압 | DC 6V |
| 기기 치수 | 60*80*31mm |
| 순 중량 | 약 500g(프로브 제외) |

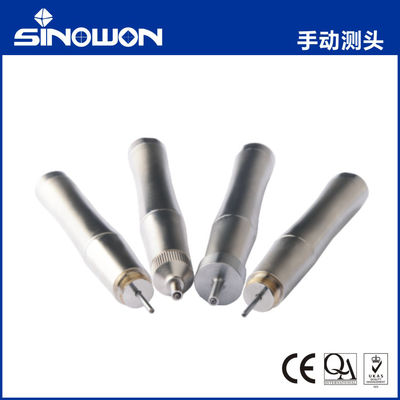

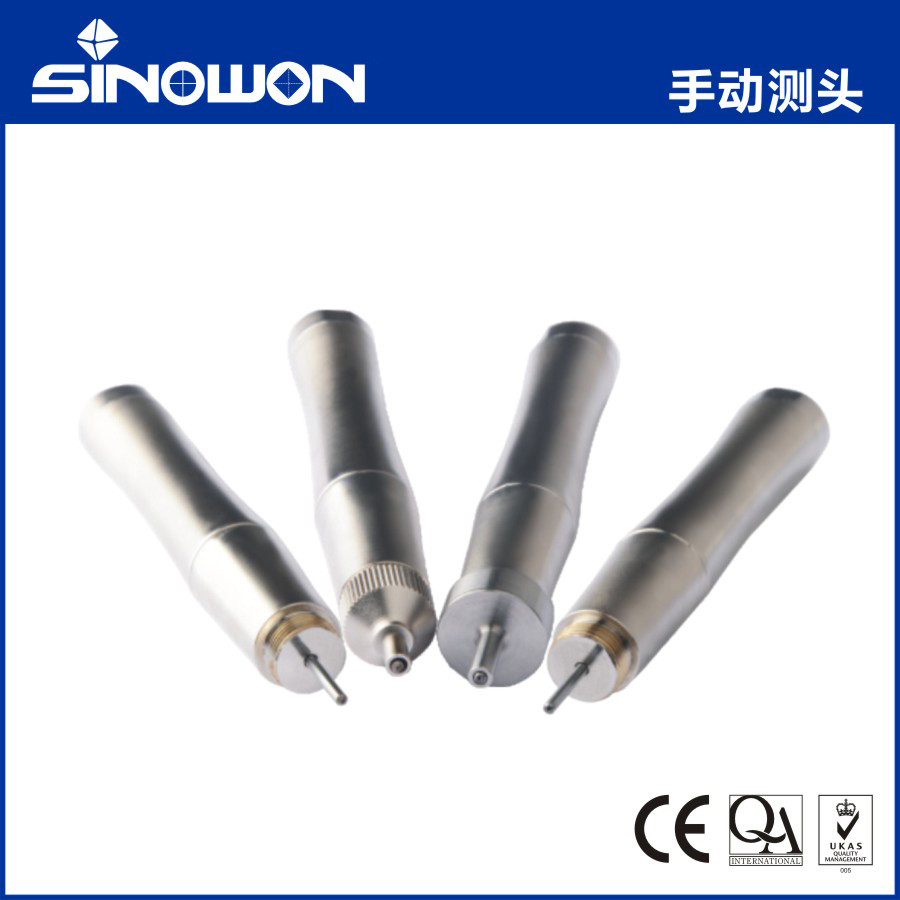

초음파 경도 시험기 수동 프로브
특징:
수동 프로브 사양:
| 프로브 유형 | HP-1K | HP-2K | HP-5K | HP-10K |
| 코드# | 882-311 | 882-321 | 882-331 | 882-341 |
| 비고 | 선택 사항 | 표준 | 선택 사항 | 선택 사항 |
| 하중 | 10N | 20N | 50N | 98N |
| 직경 | 21mm | 21mm | 21mm | 21mm |
| 길이 | 154mm | 154mm | 154mm | 154mm |
| 진동 로드 직경 | 2.4mm | 2.4mm | 3mm | 3mm |
| 측정 표면의 거칠기 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| 테스트 재료의 최소 무게 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 테스트 재료의 최소 두께 | 2mm | 2mm | 2mm | 2mm |
초음파 경도 시험기 전동 프로브:
특징:
전동 프로브 사양:
| 프로브 유형 | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| 코드# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| 비고 | 선택 사항 | 선택 사항 | 선택 사항 | 선택 사항 | 선택 사항 |
| 하중 | 3N | 5N | 8N | 10N | 20N |
| 직경 | 46mm | 46mm | 46mm | 46mm | 46mm |
| 길이 | 200mm | 200mm | 200mm | 200mm | 200mm |
| 진동 로드 직경 | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
| 테스트 재료의 최소 무게 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 테스트 재료의 최소 두께 | 2mm | 2mm | 2mm | 2mm | 2mm |
