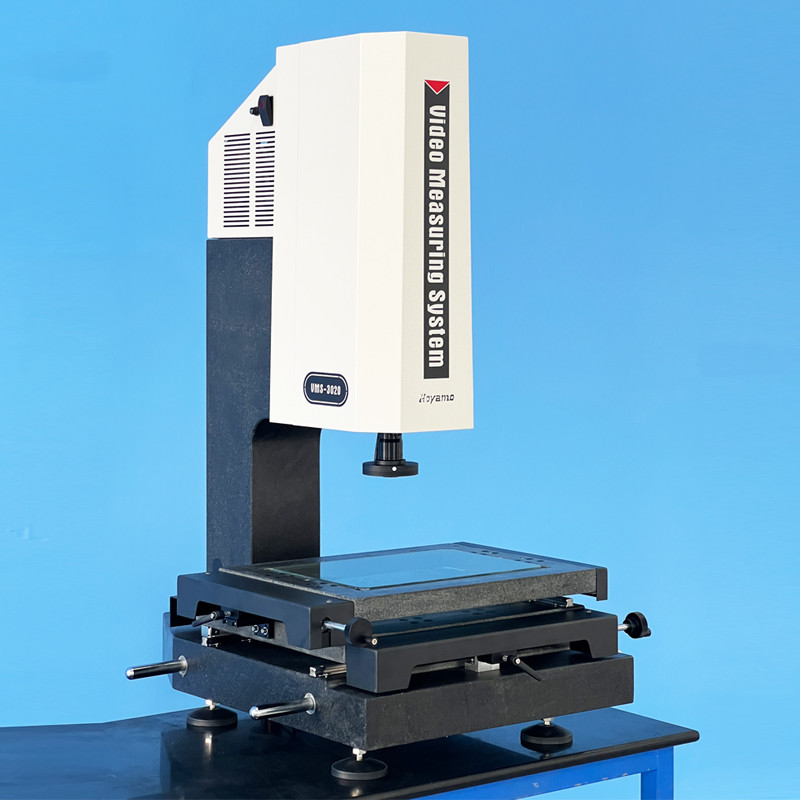

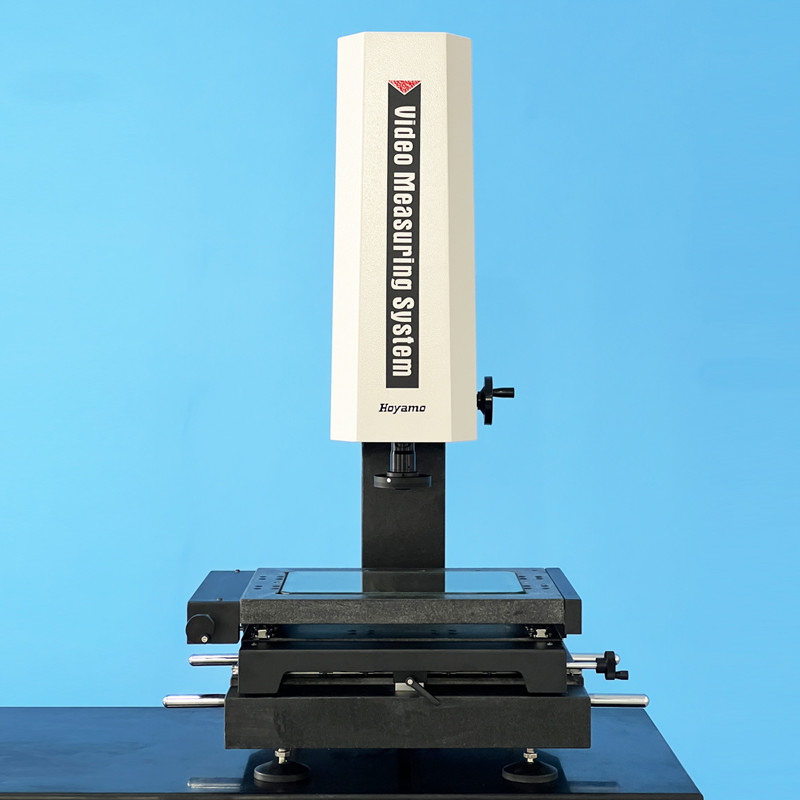

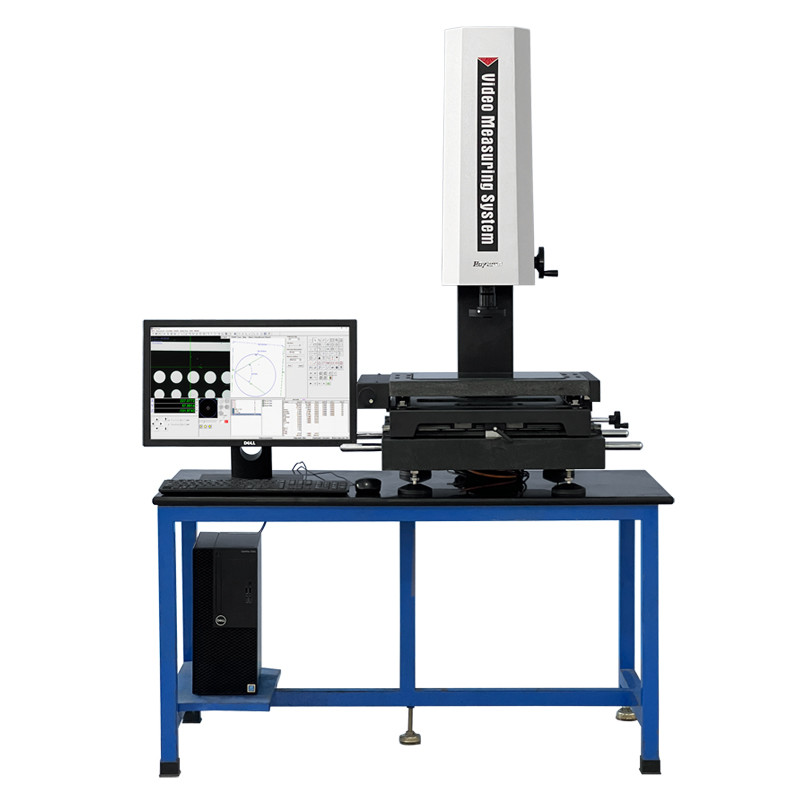

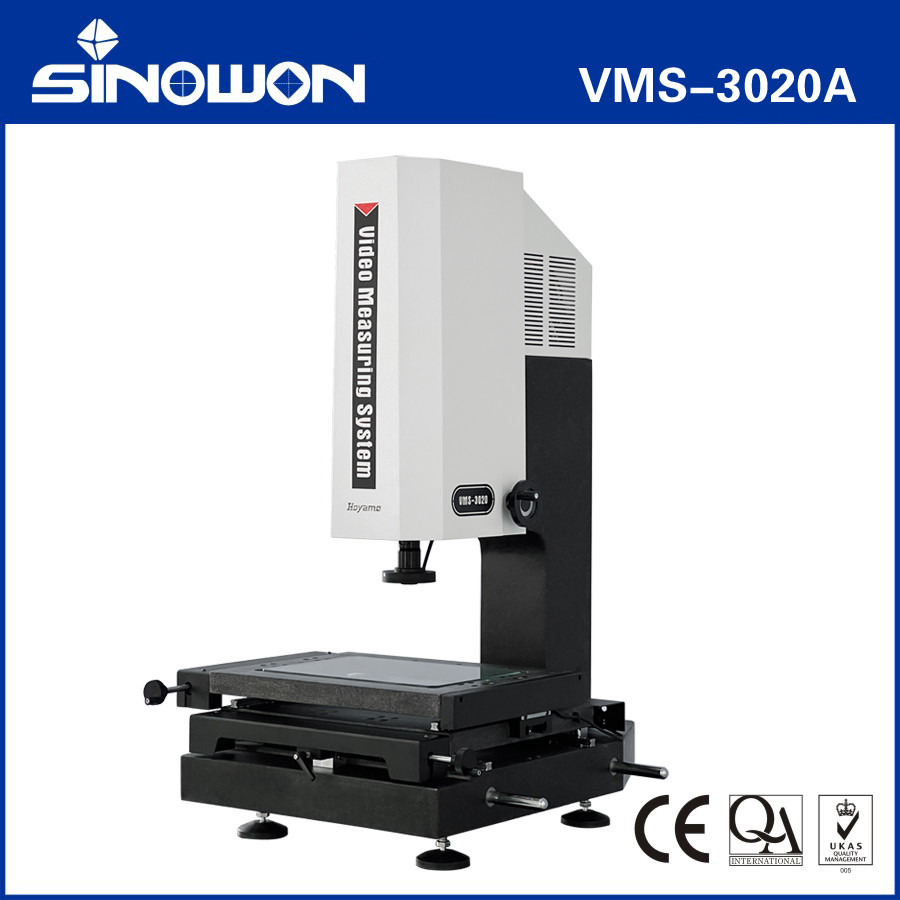

비디오 측정 시스템 VMS-3020 시리즈
제품 특성:
● 기계의 안정성 및 정확성을 보장하기 위해 대리석 돌 기단과 기둥을 채택하십시오.
● 테이블의 반환 오류가 2um 내에 있는지 확인하기 위해 치아없는 닦은 막대와 빠르게 움직이는 잠금 장치를 채택하십시오.
● 기계의 정확도가 ≤3.0+L / 200um 안에 있는지 확인하기 위해 고 정밀 기기 광 레일러와 정밀 작업 테이블을 채택하십시오.

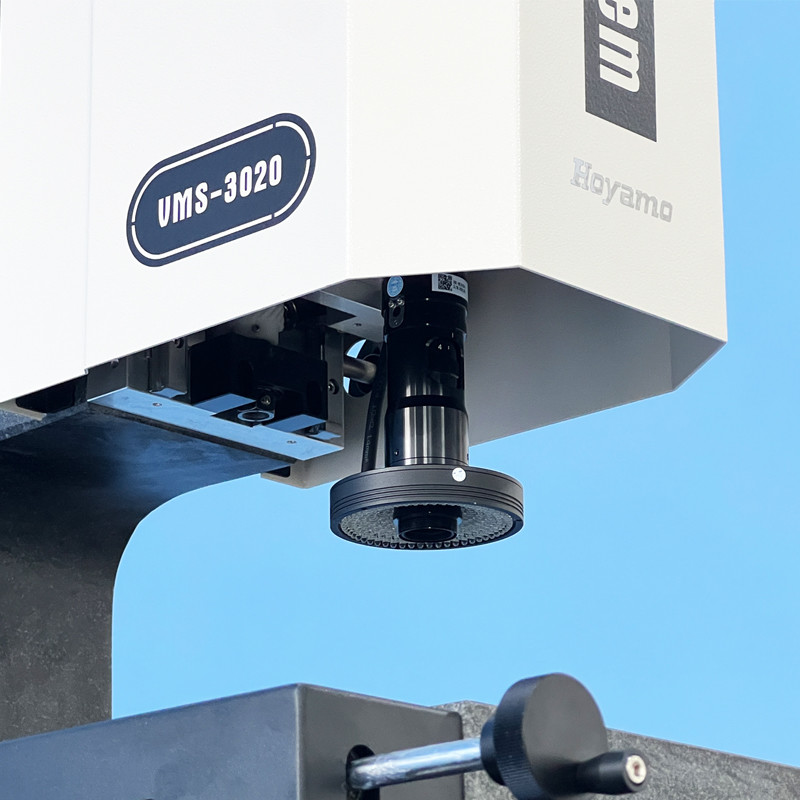

● 줌 렌즈와 고해상도 컬러 디지털 카메라를 채택하여 왜곡 없이 명확한 이미지 품질을 보장합니다.
● 프로그램 제어 된 표면 4 링 8 영역 LED 냉 조명 및 콘투르 LED 병렬 조명 및 내장 지능형 조명 조절 모듈을 사용하여4개 반지 8개 영역의 빛의 영역 밝기는 자유롭게 제어 할 수 있습니다.;
● iMeasuring Vision 측정 소프트웨어는 품질 통제를 새로운 수준으로 향상시킵니다.
● 선택적 인 접촉 탐사선 및 3 차원 측정 소프트웨어는 접촉 3 차원 측정 기계로 업그레이드 할 수 있습니다.
● 정확한 반 자동 측정을 달성하기 위해 자동 초점 기능 모듈을 설치 할 수 있습니다.
기술 사양:
| 상품 | 수동 비디오 측정 시스템 VMS 시리즈 |
| 모델 | VMS-3020 |
| 대리석 작업판 | (505*350) mm |
| 유리 작업판 | (356*248) mm |
| X/Y 축 이동 | (300*200) mm |
| Z축 이동 | 고 정밀 선형 가이드, 효과적인 이동 200mm |
| X/Y/Z aixs 해상도 | 0.5m |
| 기판 과 기판 | 고 정밀성 자갈 |
| 측정 정확성* | XY 축: ≤3.0+L/200 ((um);Zais:≤5+L/200 ((um) |
| 재분배 정확성 | 2m |
| 조명 시스템 (소프트웨어 조정) | 표면 4개 반지 및 8개 구역 무한 조절 LED 냉등 |
| 콘투어 LED 평행 조명 | |
| 선택적인 동축등 | |
| 디지털 카메라 | 1/3"/1.3Mpixel 고해상도 디지털 카메라 |
| 줌 렌즈 | 6.5X 고해상도 줌 렌즈 |
| 광학 확대: 0.7X~4.5X 배; 비디오 확대: 26X~172X ((21.5 ′′ 모니터) | |
| 측정 소프트웨어 | i측정 |
| 운영 시스템 | 지원 WIN 10/11-32/64 운영 체제 |
| 언어 | 영어, 간소화 중국어, 전통 중국어, 선택적 다른 언어 버전 |
| 작업 환경 | 온도는 20°C±2°C, 온도 변화는 <1°C/Hr; 습도는 30%~80%RH; 진동은 <0.02g, ≤15Hz |
| 전원 공급 | AC220V/50Hz; 110V/60Hz |
| 차원 (WxDxH) | (744*643*1075) mm |
| 총중량/순중량 | 275/208kg |
모델 및S의 특화M연간 Vi데오측정 시스템:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525~320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
시력 측정 VMS 시리즈의 측정 공간시스템:
| 여행mm | 모델 | 코드# | X 축 이동 mm | Y 축 이동 mm | Z 축 표준 이동 mm | Z축 최대 사용자 정의 이동 mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
구조 도면:
