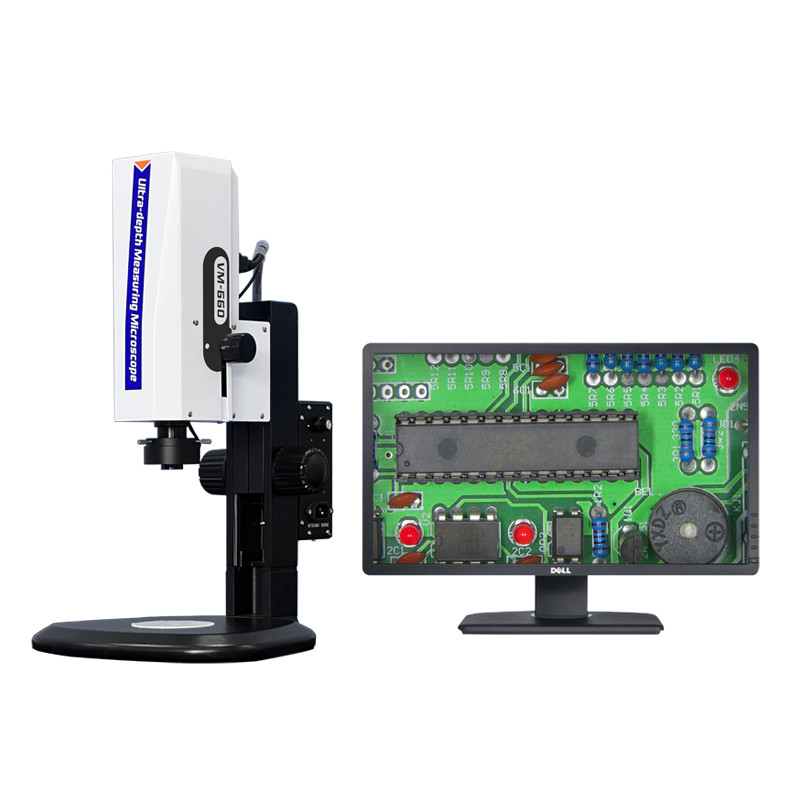

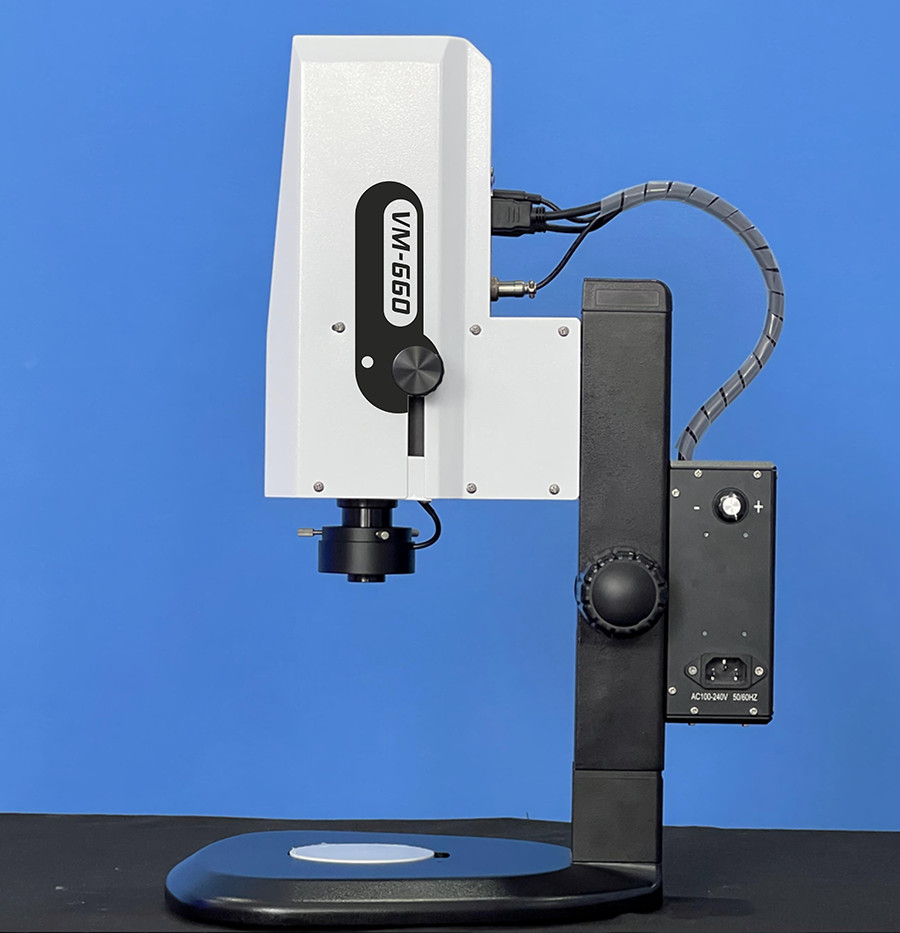

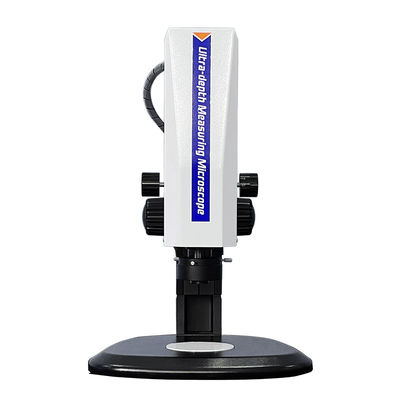

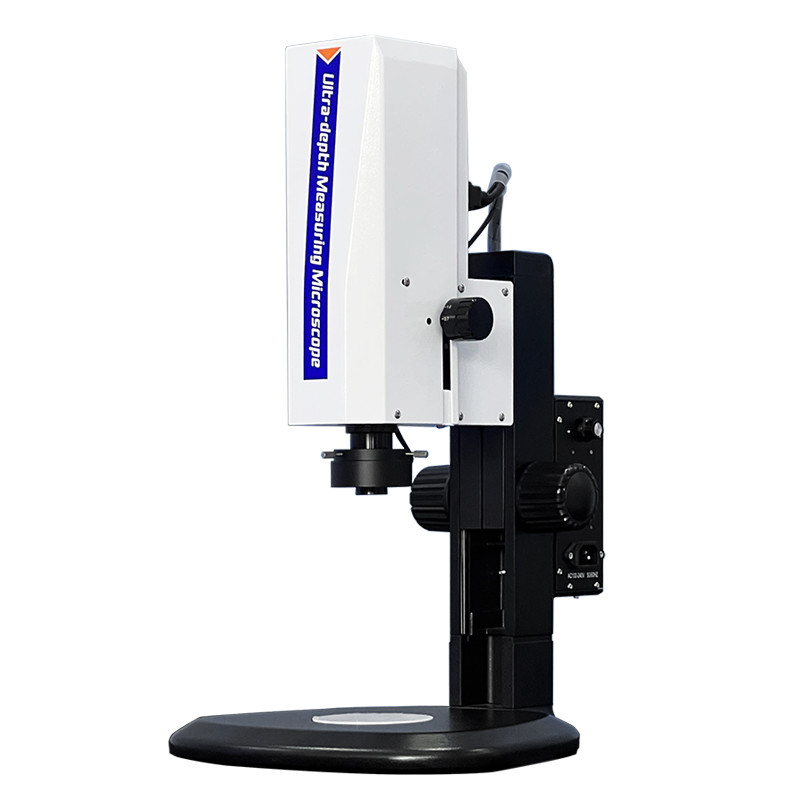

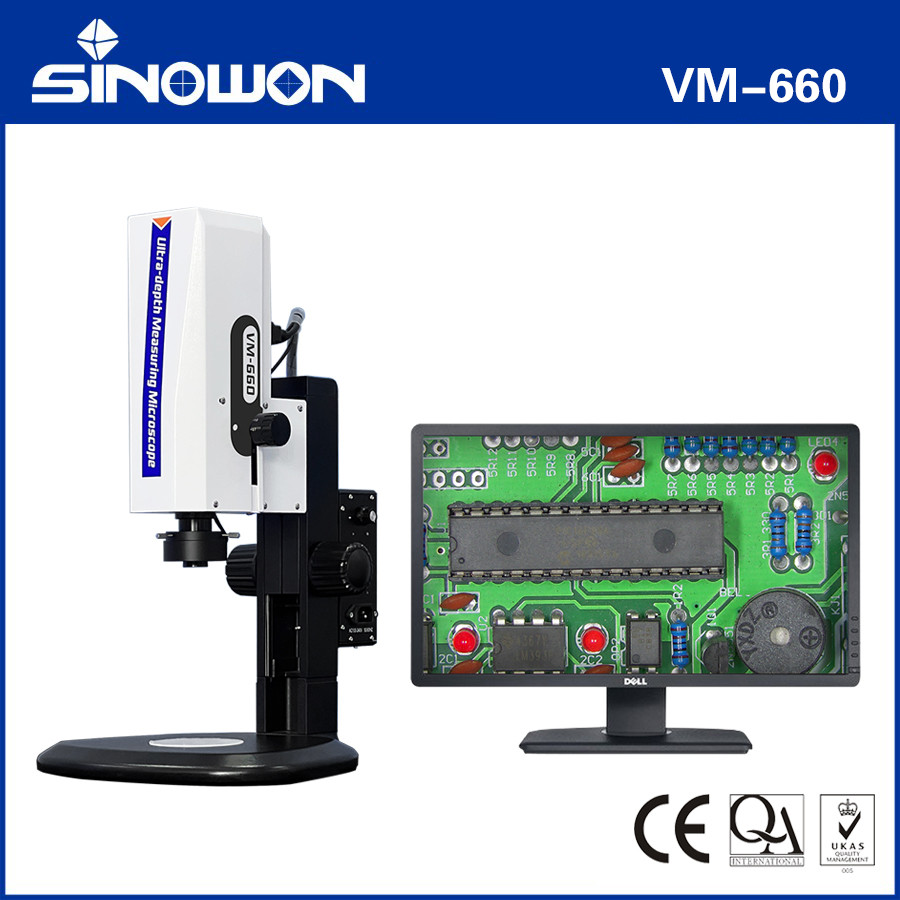

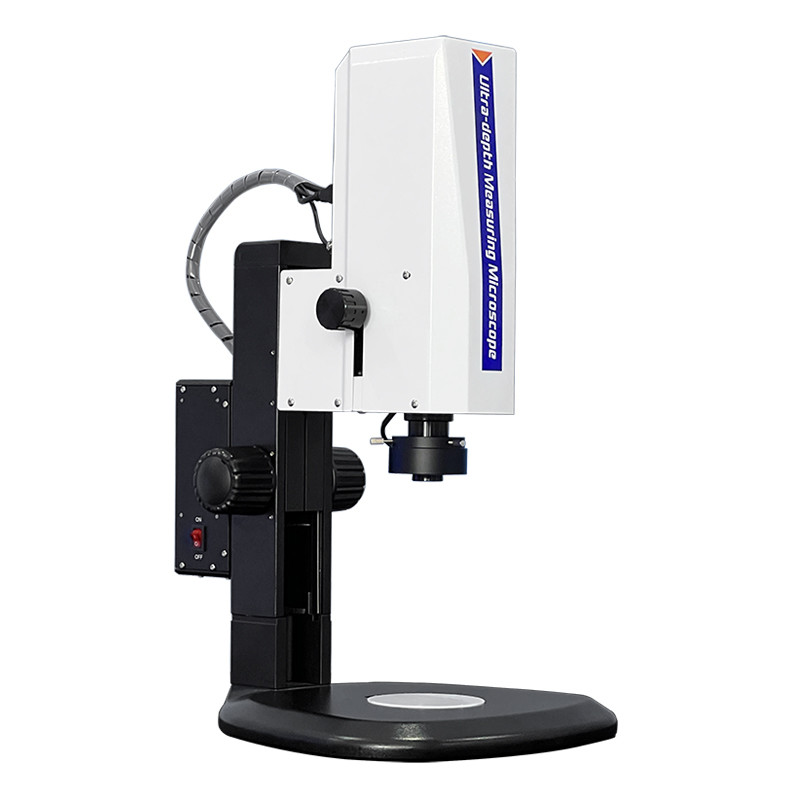

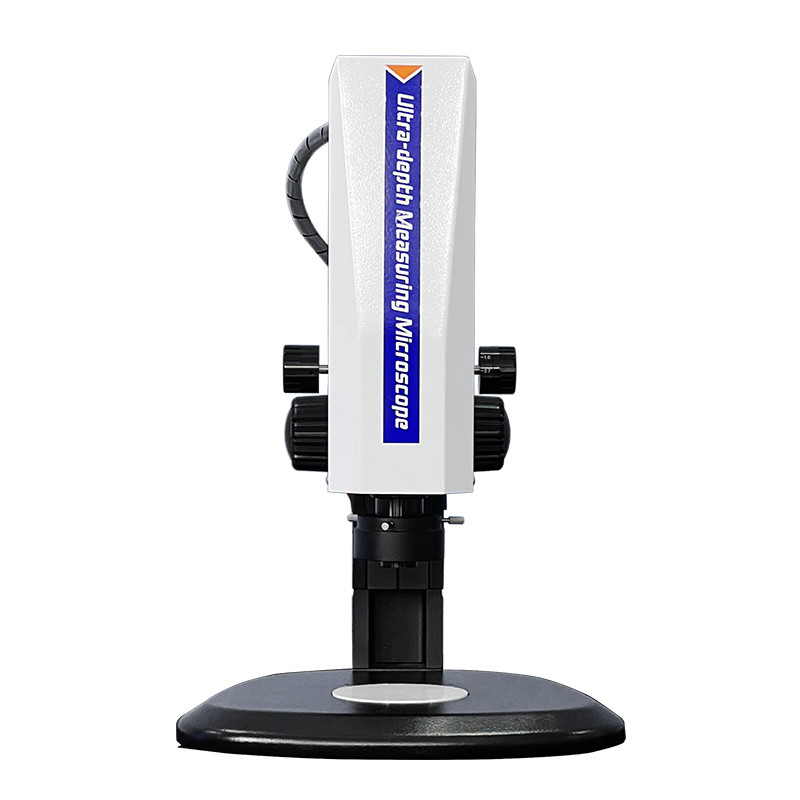

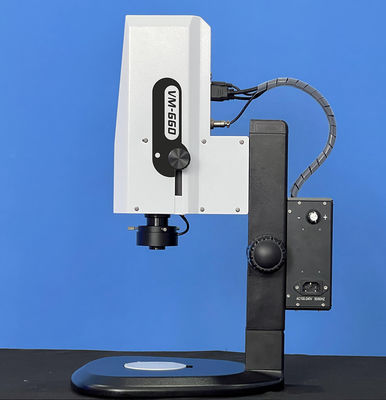

초심도 융합 측정 현미경 VM-660
응용 분야: 분야:
제품 검사, 재료 검사 및 연구, PCB 및 SMT 검사 및 분석, 인쇄, 섬유 검사, 생물학적 해부, 의료 검사 및 기타 분야.
특징:
l 일체형 디자인, 정교하고, 세련되고, 넉넉함;
l 내장형 고화질 HDMI 통합 카메라, 검사를 위해 HDMI 모니터에 직접 연결
l 고화질 0.7~4.5X 평행 디텐트 줌 렌즈를 사용하여 대물 렌즈 배율을 전환하는 것이 훨씬 편리하고 빠릅니다.
l 조절 가능한 LED 표면 반사 조명으로 밝기를 독립적으로 제어할 수 있습니다.
l 1/2’’ 2Mpixel 고화질, 고프레임 산업용 카메라로 이미지를 더 선명하게 만듭니다.
l 자체 측정 기능으로 거리, 둘레, 면적, 각도, 라디안, 너비, 높이 및 반경 요소와 같은 선형 치수를 측정할 수 있습니다.
l 여러 선택적 모바일 제어 플랫폼으로 정밀한 위치 측정을 보장합니다.
기술 사양:
| 상품 | 초심도 융합 측정 현미경 |
| 모델 | VM-660 |
| 코드# | 451-660 |
| 전자 배율 |
25X~150X ( HDMI 16:9 21.5” LCD 모니터) (사용자 정의 가능 5X~3000X) |
| 광학 시스템 | 0.7X~4.5X 줌 렌즈 |
| 줌 비율:6.5:1 | |
| 0.5X C-마운트 카메라 어댑터 미러 | |
| 카메라 매개변수 | 2MPixel(1920*1080) |
| 이미지 크기:1/2” | |
| 프레임:1080P@60fps | |
| 측정 기능 | 거리, 둘레, 면적, 각도, 라디안, 너비, 높이 및 반경 요소와 같은 선형 치수가 측정됩니다. |
| 데이터 저장 | 측정 결과 또는 EXCEL 파일이 있는 이미지 |
| 측정 방법 | 마우스 조작, 지능형 포인트 선택/수동 포인트 선택 |
| 측정 정확도 | 0.02mm~0.003mm |
| 조명 | 조절 가능한 LED 표면 조명 |
| 현미경 스탠드 | Z축 이동: 100mm |
| 전기적 매개변수 | AC90~240V/50~60HZ |
| 치수 | 375*285*500 mm |
| 순 중량 | 6.5Kg |
I이미지 성능
A: 시계 보석 I검사
B: PCB 솔더 검사
측정 F기능 I소개:
VM-660은 직선, 각도, 동심원, 평행선, 점-선 거리, 점과 선에서 동심원까지의 거리, 직경, 원주 및 면적, 직사각형의 길이와 너비를 측정하고 원주와 면적을 계산할 수 있습니다. 다각형을 측정하고 면적을 계산할 수 있습니다. 모든 해당 측정 보고서는 플래시 메모리 디스크로 출력할 수 있습니다.
시야:
배율 사양:
| 광학 배율 | 비디오 배율 | X(mm) | Y(mm) | D(mm) |
| 0.7X/2 | 25X | 18.28 | 13.72 | 22.86 |
| 1X/2 | 35X | 12.8 | 9.6 | 16 |
| 2X/2 | 70X | 6.4 | 4.8 | 8 |
| 3X/2 | 105X | 4.26 | 3.2 | 5.34 |
| 4X/2 | 140X | 3.2 | 2.4 | 4 |
| 4.5X/2 | 150X | 2.84 | 2.14 | 3.56 |
선택적 액세서리:
