고정밀 슈퍼 대형 이동형 자동 비전 측정기
1600 시리즈
제품 소개:

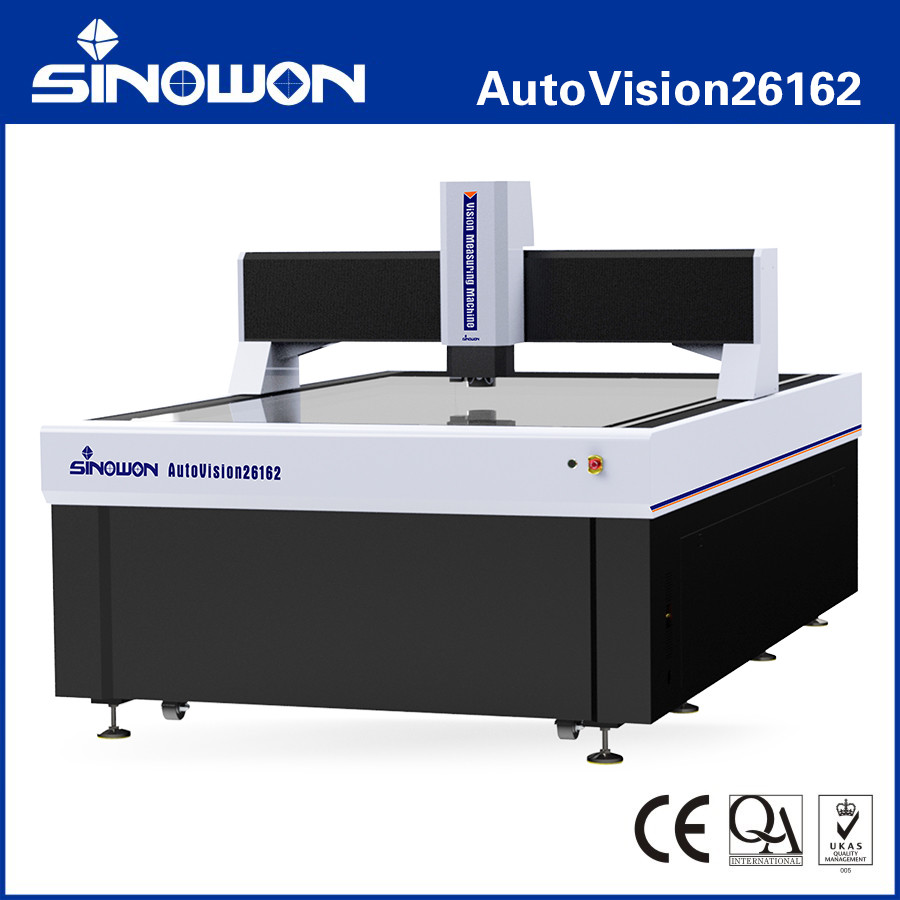

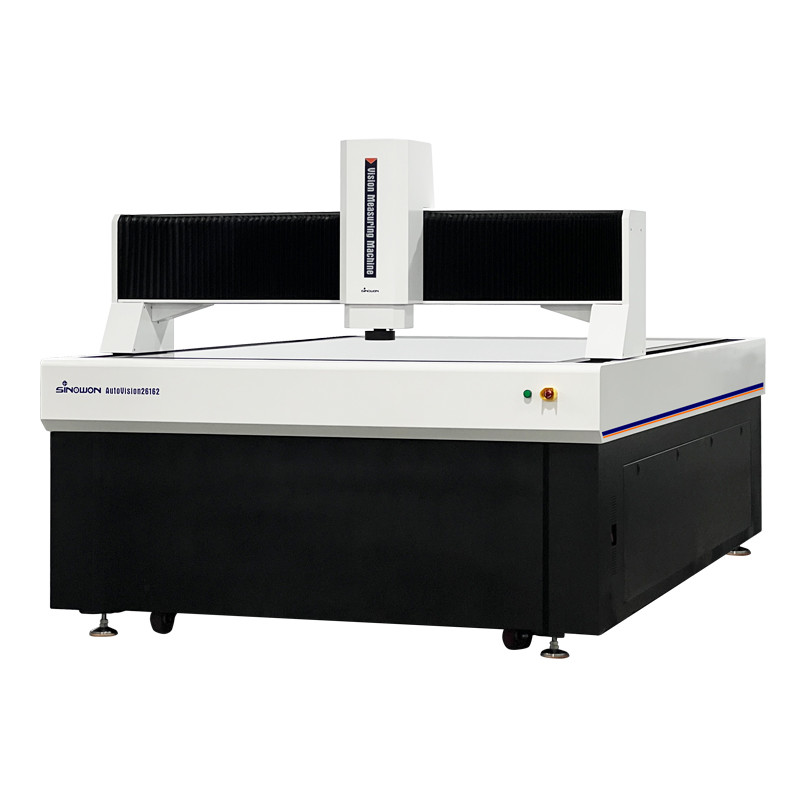

AutoVision은 고정밀 및 대규모 측정을 위해 설계된 고정밀 이동형 브리지 자동 비전 측정 장비입니다. 이동형 브리지 구조를 사용하여 워크피스를 고정하여 측정하고, 측정 정밀도와 안정성을 보장하며, 전자 산업, 의료 기기, LCD 및 항공 우주 산업 등의 측정에 적합합니다.
제품 특징:이동형 브리지 타입 구조, 측정 워크피스 고정;l
상품
| 2.5D 자동 비전 | 모델 | ||
| 정확도 | 1600 | ||
| 2600*1600 | Z 축 이동 거리(mm) | ||
| 200 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | ||
| 개방형 격자 자, 분해능: 0.1um | 리니어 가이드 | ||
| X 축 | INA 독일 듀얼 리니어 가이드가 장착된 260N.m 추력 자기 부상 모터 | Y 축 | |
| INA 독일 쿼드러플 리니어 가이드 및 듀얼 격자 인코더가 장착된 1100N.m 추력 듀얼 자기 부상 모터 | Z 축 | ||
| 브레이크 및 INA 독일 듀얼 리니어 가이드가 장착된 Panasonic 400W AC 서보 모터 | 작동 모드 | ||
| 조이스틱 컨트롤러, 마우스 조작, 자동 감지 프로그램 | 정확도* (um) | ||
| XY 축: ≤4.0+L/200 | Z 축: ≤5.0+L/200 | ||
| 반복 정밀도 (um) | |||
| 2um | 조명 시스템 | ||
| 윤곽 | LED 평행 윤곽 조명 | 표면 | |
| 0~255 단계 조절 가능한 5-링 8-분할 LED 표면 조명 | 비디오 시스템** | ||
| 1/1.8" 고화질 디지털 컬러 카메라 | 8.3X 전동 줌 렌즈; 광학 배율: 0.6X~5.0X; 비디오 배율: 20X~170X (21” 모니터) | ||
| 측정 소프트웨어 | |||
| iMeasuring | 운영 체제 | ||
| WIN10/11-32/64 비트 운영 체제 지원 | 언어 | ||
| 영어, 중국어 간체, 중국어 번체, 기타 언어 추가 가능 | 작업 환경 | ||
| 온도 20℃±2℃, 온도 변화 | <1℃/Hr; 습도 30%~80%RH; 진동<0.02g's, ≤15Hz전원 공급 장치 | ||
| AC220V/50Hz; 110V/60Hz | 치수 (WxDxH) (mm) | ||
| 3572*2170*1926 | 순 중량 (Kg) | ||
| 6500 | 참고: | ||
L은 측정 길이(mm)이며, Z축의 기계적 정확도와 초점 정확도는 워크피스 표면과 밀접한 관련이 있습니다.
배율은 근사치이며, 모니터의 치수 및 해상도와 관련이 있습니다.
시야(mm) = (대각선*가로*세로)
제품 구성 모델 설명(AutoVision 26162의 예):
제품 카테고리
| 2.5D | 3D | 상품 | 3D | 상품 |
| 2.5D 자동 비전 |
측정기 모델 |
2.5D 자동 레이저 스캔 및 비전 측정기 | 3D 자동 다중 센서 |
측정기 모델 |
| 정확도 | 523-180R | 523-280R | 523-380R | 523-480R |
| A | B | C | D | 의미 |
| 광학 줌 렌즈 센서 | 줌 렌즈 센서 및 접촉 프로브 센서 | 줌 렌즈 센서 및 레이저 센서 | 줌 렌즈 센서, 접촉 프로브 센서 및 레이저 센서 | 접촉 프로브 |
| 없음 | Omron 레이저 | 레이저 모듈 | Omron 레이저 | 레이저 모듈 |
| 없음 | Omron 레이저 | Omron 레이저 | 소프트웨어 버전 | 소프트웨어 버전 |
| iMeasuring4.1 | iMeasuring4.2 | iMeasuring5.0 | iMeasuring5.1 | 이동형 브리지 자동 비전 측정기 모델 및 사양: |
모델
| 정확도 | AutoVision26162A | 정확도 | AutoVision26162A | 정확도 | AutoVision26162A | 정확도 | AutoVision26162A |
| 523-180H |
AutoVision542A |
523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L | AutoVision432B |
| 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L | AutoVision432C |
| 523-380H | AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L | AutoVision432D |
| 523-480H | AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L | 모델 |
| 정확도 | AutoVision26162A | 정확도 | AutoVision26162A | 정확도 | AutoVision26162A | 정확도 | AutoVision26162A |
| 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q | AutoVision1082B |
| 523-280M | AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q | AutoVision1082C |
| 523-380M | AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q | AutoVision1082D |
| 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q | 모델 |
| 정확도 | AutoVision26162A | 정확도 | AutoVision26162A | 정확도 | AutoVision26162A | 정확도 | AutoVision26162A |
| 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K | AutoVision26162B |
| 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K | AutoVision26162C |
| 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K | AutoVision26162D |
| 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K | 이동형 브리지 자동 비전 측정기 측정 공간 가이드 테이블: |
이동 거리
| 모델 | 정확도 | X 축 이동 거리 mm | Y 축 이동 거리 mm | Z 축 표준 이동 거리 mm | Z 축 최대 | 맞춤형 이동 거리 mm E1x,y | |
| E1z | 300X400X200 | ||||||
| SinoVision342 | 1.2+L/200 | 3.0+L/200 | 5.0+L/200 | 1000X800X200 | 1800X1200X200 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1000X800X200 |
| SinoVision452 | 500 | 600 | 1000X800X200 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1000X800X200 | ||
| SinoVision562 | 600 | 800 | 600 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1000X800X200 | ||
| AutoVision432 | 1.8+L/200 | 4.0+L/200 | 5.0+L/200 | 1800X1200X200 | 1000X800X200 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1000X800X200 |
| AutoVision542 | 400 | 1000X800X200 | 600 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1000X800X200 | ||
| AutoVision652 | 500 | 600 | 800 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1000X800X200 | ||
| AutoVision862 | 600 | 800 | 1000 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1000X800X200 | ||
| AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 1500 | 1000 | 1200 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1800X1200X200 |
| AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1500 | 1200 | 1800 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1800X1200X200 |
| AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1500 | 1800 | 2000 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 1800X1200X200 |
| AutoVision18122 | 3.5+L/200 | 5.0+L/200 | 1500 | 1800 | 200 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. |
| AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. |
| AutoVision26162 | 1600 | 2600 | 200 | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | 고객의 필요에 따라 다른 이동 거리 사양을 맞춤 설정할 수 있습니다. | ||
