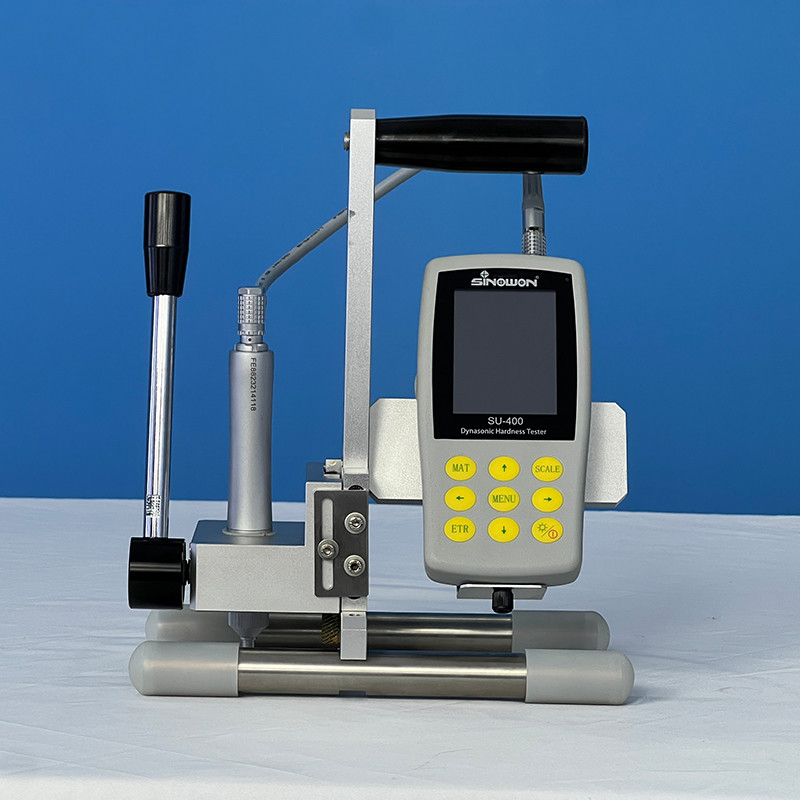

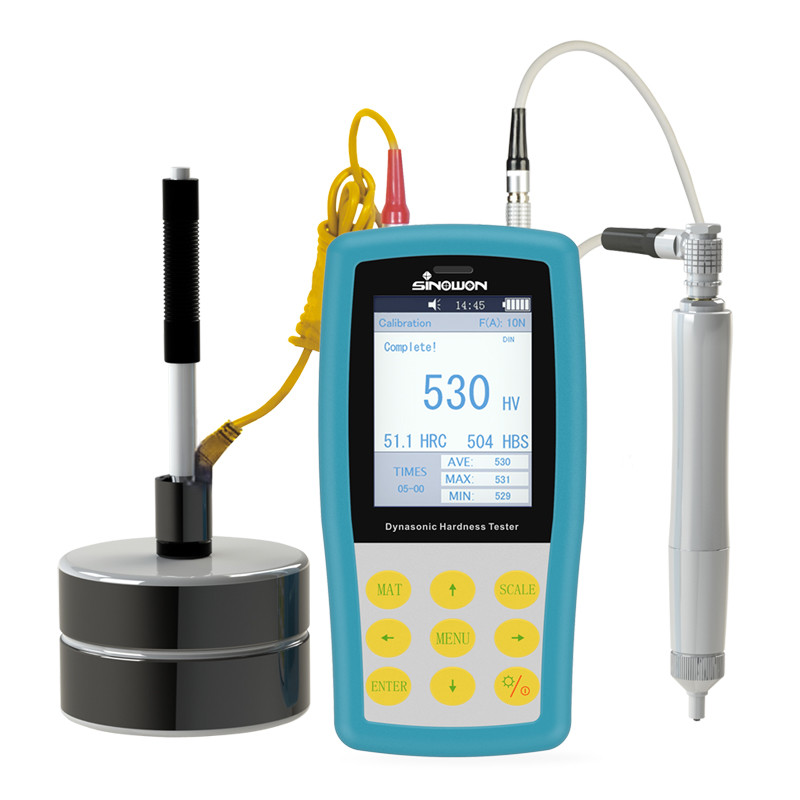

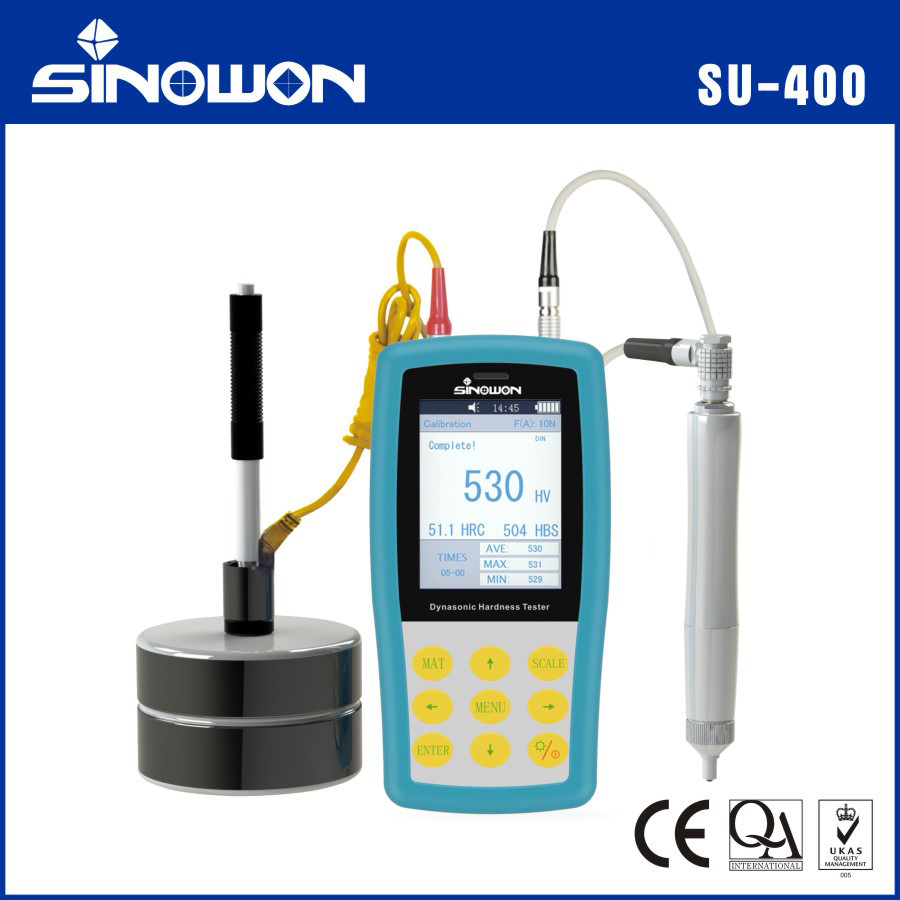

휴대용 유니버설 다이나소닉 경화 검사기 SU-400H
간략 한 소개:
● SU-400 다이나소닉 단단성 검사기는 쌍성 테스트 방법을 가진 유니버설 휴대용 듀로미터입니다. 그것은 상태 초음파 접촉 임피던스: UCI와 동적 리바운드에 대한 쌍성 방법을 적용합니다.한 도구에서 딱딱성 테스트를 수행하는 리브, 그것은 리브 방법 (UCI에서) 은 플래팅 및 코팅의 경도를 테스트 할 수 없으며, UCI 방법은 주름 산업에서 거친 결정 물질을 테스트 할 수 없다는 딜레마를 해결합니다.
● SU-400는 UCI 모터 및 수동 탐사선뿐만 아니라 Leeb 충돌 탐사선과도 작동 할 수 있습니다.그것은 금속 산업에서 얇은 결정 구조 또는 거친 결정 구조의 재료의 단단성을 테스트하는 것이 보편적입니다..
● SU-400 UCI 탐사 시스템은 크롬, 구리 접착,탄화층과 질소화층을 효과적으로.
● SU-400 동적 리브 탐사 시스템 은 주사 및 도매 와 같은 거친 재료 의 경직 을 측정 하기 에 적합 하다.
● SU-400는 접촉 힌트 너무 작기 때문에 NDT 강도 측정기, 그것은, 폼, 기어, 샤프트, 막대기,스루브철도 등
● SU-400는 표준 ASTM A1038-2005, DIN 표준 DIN50159-1-2008 및 중국 국가 표준 GB/T 34205-2017, GB/T 17394에 적합합니다.
특징:
● 하나의 도구 두 가지 응용 프로그램 ◎ 초음파 탐사 및 리브 충격 장치를 지원합니다.
● 금속 껍질 금속 질감, 전기 자기 간섭을 효과적으로 보호, 기기 안정성을 향상.
● 컬러 화면 화면 현재 측정 값, 축적 측정 값, 최대, 최소 및 Ave 값을 표시합니다.
● 블루투스 전송 무선 블루투스 인쇄 및 데이터 전송 지원
● 대용량 저장 1000 그룹 데이터를 저장합니다.
● 캘리브레이션 액세스 20 그룹 캘리브레이션 데이터를 반복해서 동일한 재료에 대한 캘리브레이션을 수행하지 않고 저장합니다.
S사양:
| 상품 |
다이나소닉 딱딱성 검사기 |
| 모델 |
SU-400H |
| 코드# |
882-151H
|
| 초음파 탐사 |
수동 프로브 HP-1K,HP-2K,HP-5K,HP-10K 및 모터 프로브MP-300,MP-500,MP-800,MP-1000 |
| 충격 장치 |
표준 전달:D (선택 가능한 DC,DL,D+15,C,G) |
| 강도 척도 |
HL, HV, HB, HRC, HRB, HRA, HS 등 |
| 측정 범위 |
HV:50?? 1599; HRC:20?? 68; HB:76?? 650; HRB:41?? 105; HLD:170?? 960
|
| 측정 정확성 |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| 결의 |
0.1HR, 1HV, 1HB, 1HLD0.1HS |
| 결과 표시 |
측정 값, 최대, 최소, Ave, 단일 모드, 대량 모드 등 |
| 데이터 저장 |
1000개의 그룹 테스트 결과와 20개의 그룹 캘리브레이션 데이터 |
| 데이터 전송 |
블루투스 |
| 연속 작업 기간 |
10h (후등 꺼) |
| 운영 환경 |
온도: -10°C~50°C, 습도: 30%~80% |
| 작동 전압 |
4.2V |
| 충전 모드 |
USB |
| 차원 |
160x80x31mm |
| 무게 |
≤500g (탐사기가 포함되지 않습니다) |

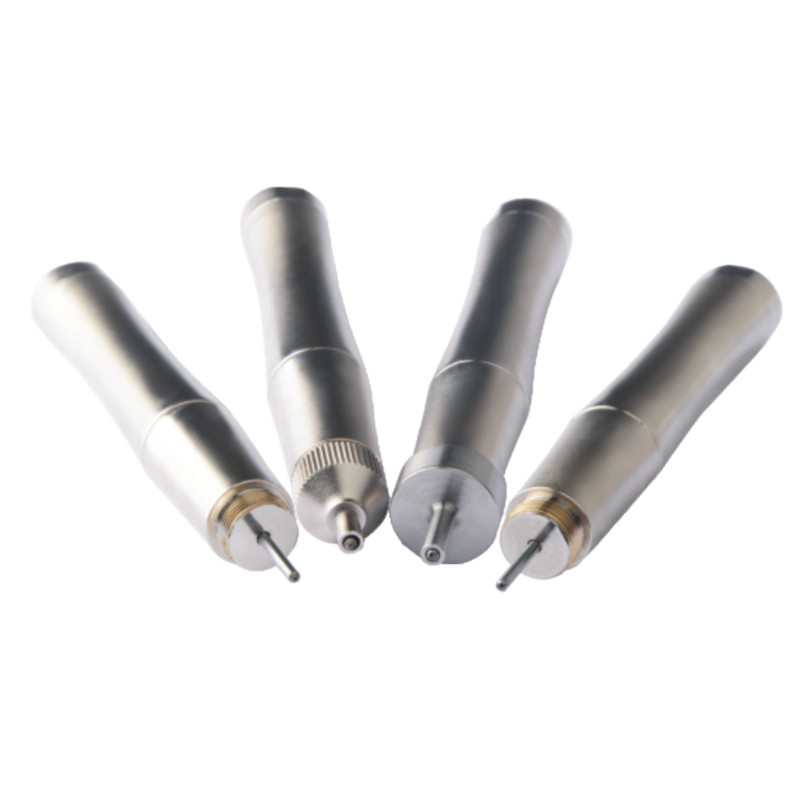

초음파 경화 검사기 수동 탐사
특징:
● 최첨단 초음파 센서 기술 도입
● 보조 장치 를 사용하지 않고도 정확 한 단단 한 값 을 얻는다
● 360° 빠른 측정 지원
● 훌륭 한 인간 공학 설계, 손 에 잡기 쉽다
● 적당한 크기 와 무게 로 탐지 를 제어 하는 데 편리 하다
● 표본 의 가장자리와 고정 된 위치 를 신속 하고 정확 하게 측정
● 미세 한 뚫림, 표본 을 파괴 하지 않는다
수동 탐사 사양:
| 탐사기 유형 |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| 코드# |
882-311 |
882-321 |
882-331 |
882-341 |
| 언급 |
선택 사항 |
표준 |
선택 사항 |
선택 사항 |
| 부하력 |
10N |
20N |
50N |
98N |
| 직경 |
21mm |
21mm |
21mm |
21mm |
| 길이 |
154mm |
154mm |
154mm |
154mm |
| 오시일레이션 막대 지름 |
20.4mm |
20.4mm |
3mm |
3mm |
| 측정 표면의 거칠성 |
Ra<3.2um |
Ra<5m |
Ra<10m |
Ra<15m |
| 시험 재료의 최소 무게 |
00.3kg |
00.3kg |
00.3kg |
00.3kg |
| 시험 재료의 최소 두께 |
2mm |
2mm |
2mm |
2mm |

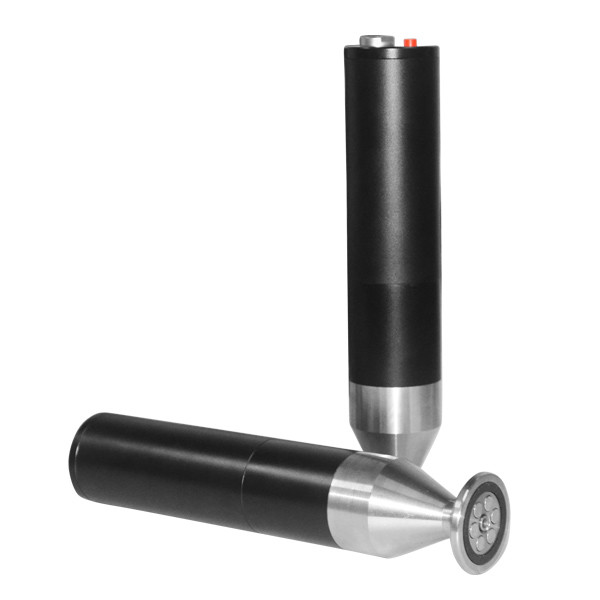

초음파 딱딱성 검사기 모터화된 탐사선:
특징:
● 최첨단 초음파 센서 기술 도입
● 보조 장치 를 사용하지 않고도 정확 한 단단 한 값 을 얻는다
● 훌륭 한 인간 공학 설계, 손 에 잡기 쉽다
● 표본 의 가장자리와 고정 된 위치 를 신속 하고 정확 하게 측정
● 미세 한 틈, 표본 을 파괴 하지 않는 것
● 모터 조작, 한 키 로 빠른 측정
● 수동 탐사 를 통해 손 흔들어기 에 대한 오류 를 제거 하고, 더 정확 하고 반복 가능 합니다
● 더 얇은 조각, 코팅 레이어 경직 에 더 적합
모터화된 탐사기의 사양:
| 탐사기 유형 |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| 코드# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| 언급 |
선택 사항 |
선택 사항 |
선택 사항 |
선택 사항 |
선택 사항 |
| 부하력 |
3N |
5N |
8N |
10N |
20N |
| 직경 |
46mm |
46mm |
46mm |
46mm |
46mm |
| 길이 |
200mm |
200mm |
200mm |
200mm |
200mm |
| 오시일레이션 막대 지름 |
30.7mm |
30.7mm |
30.7mm |
30.7mm |
30.7mm |
| 시험 재료의 최소 무게 |
00.3kg |
00.3kg |
00.3kg |
00.3kg |
00.3kg |
| 시험 재료의 최소 두께 |
2mm |
2mm |
2mm |
2mm |
2mm |
휴대용 유니버설 다이나소닉 단단성 검사기 응용:
● 플랜지 가장자리 및 기어 뿌리 스탬핑, 곰팡이, 시트, 표면 단단한 치아 및 기어 굴레 및 톱니 부분의 경직 측정
● 축, 얇은 벽 파이프 및 컨테이너의 경직 측정
● 바퀴 와 터빈 로터 의 단단성 측정
● 비트 블레이드의 경화 측정
● 용접 부품의 경화 측정
● 특정 개도 깊이의 측정 깊은 덩어리, 웅덩이 마크 더 큰 방사선, 불규칙 평면
● 산업 생산에 사용되는 대부분의 철금속, 비철금속 및 다른 합금의 경화 측정
