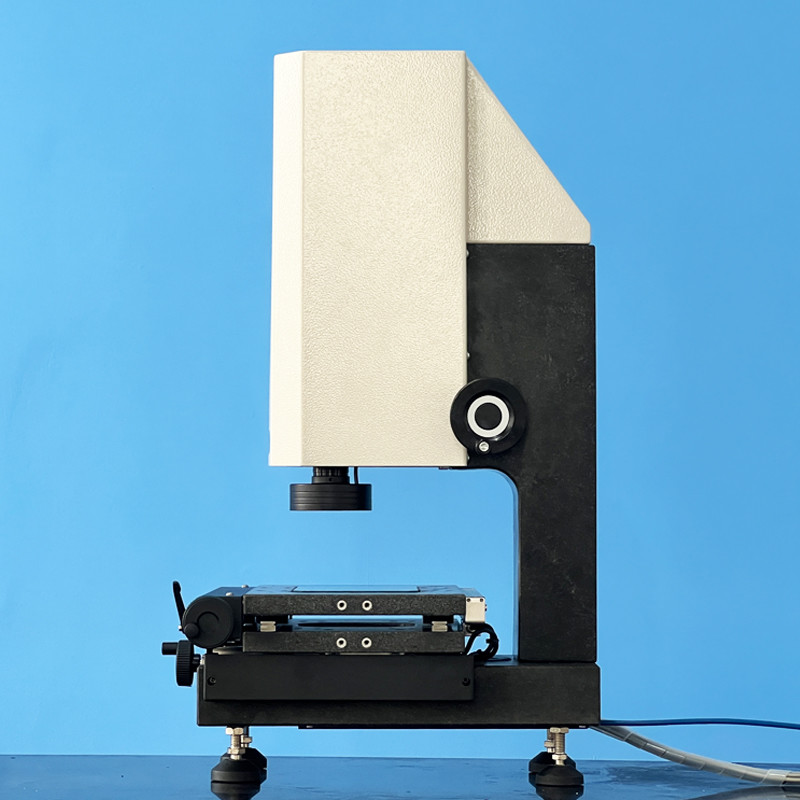

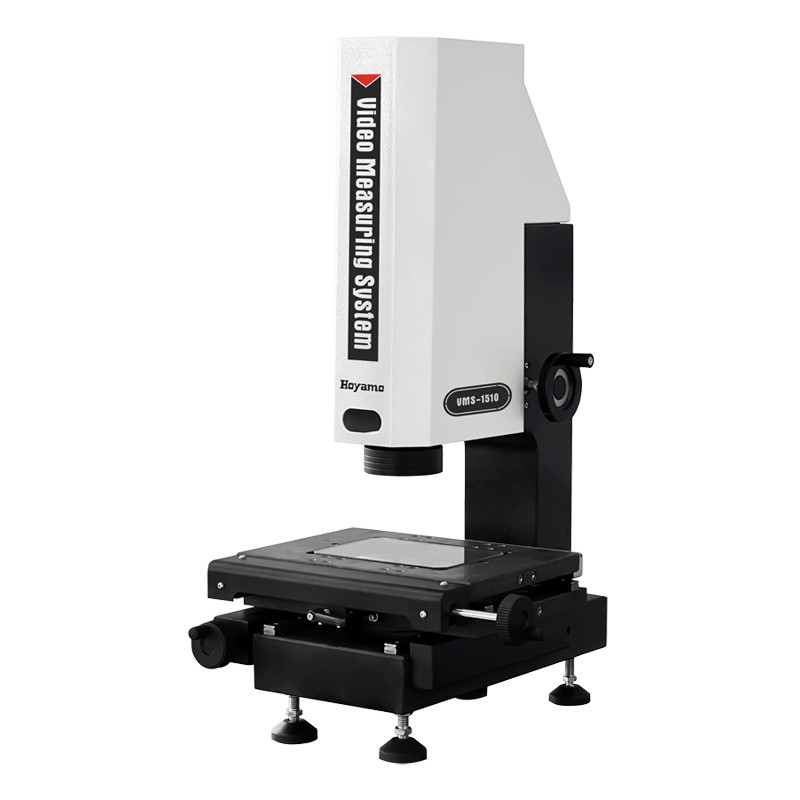

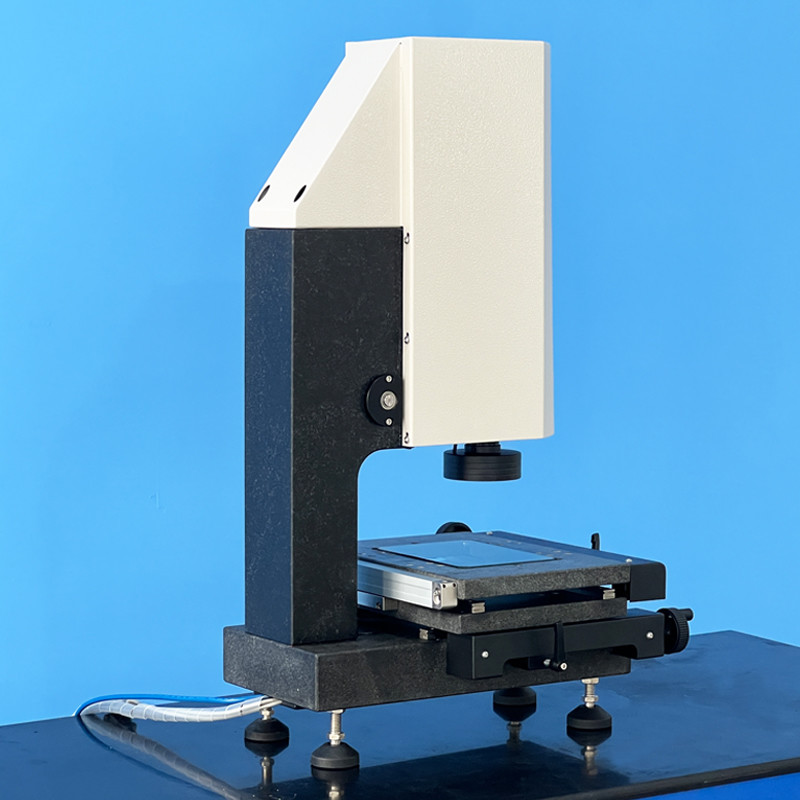

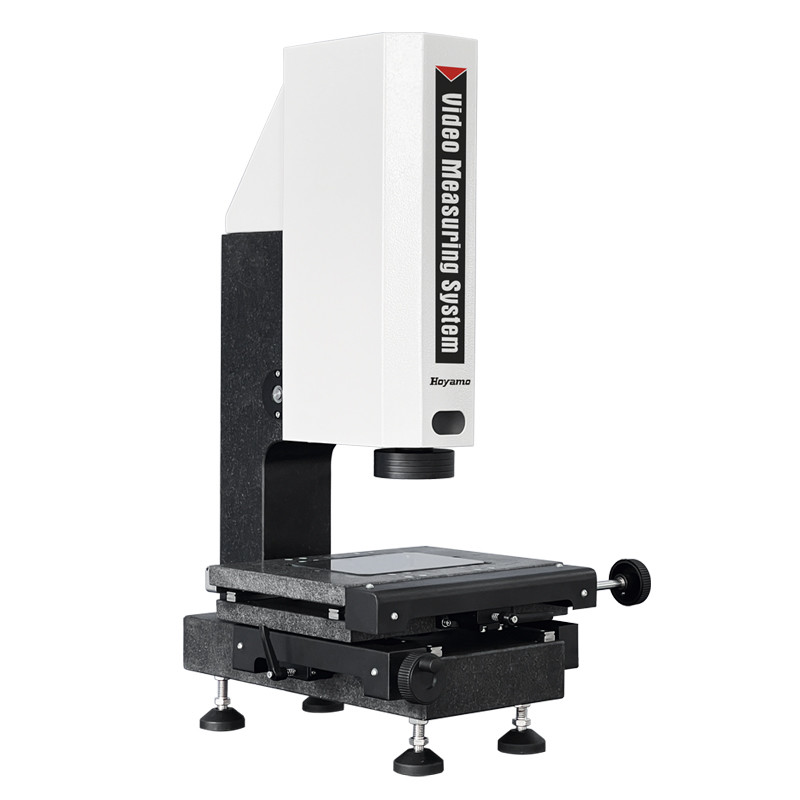

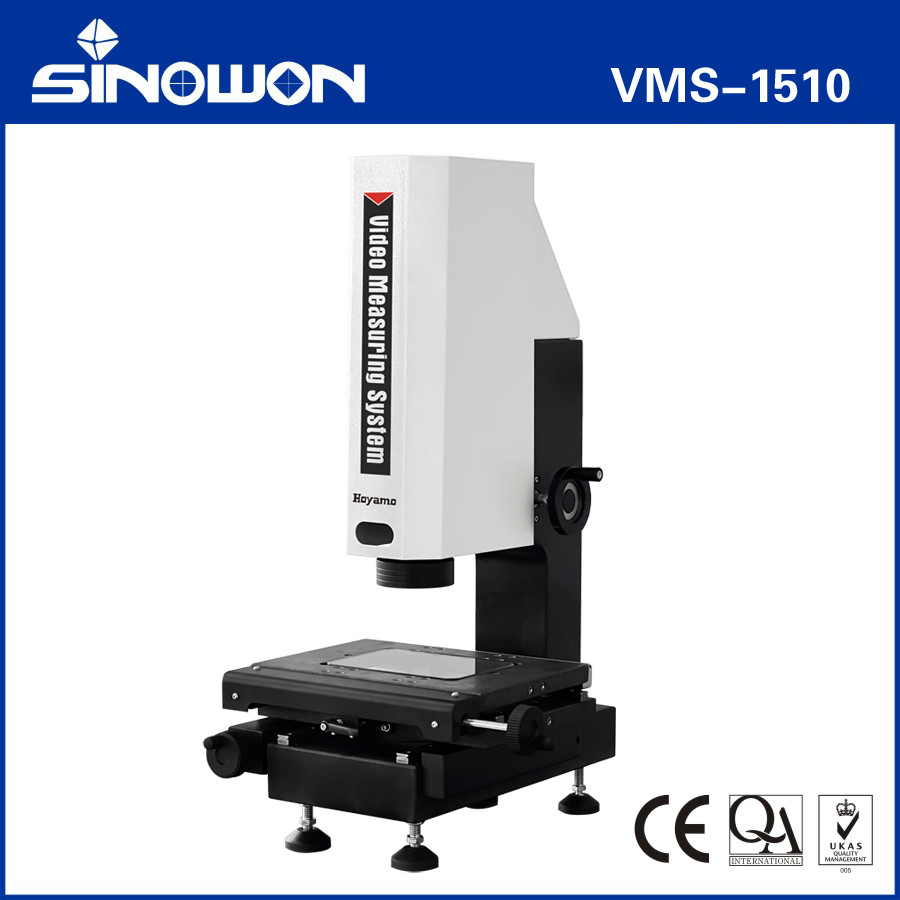

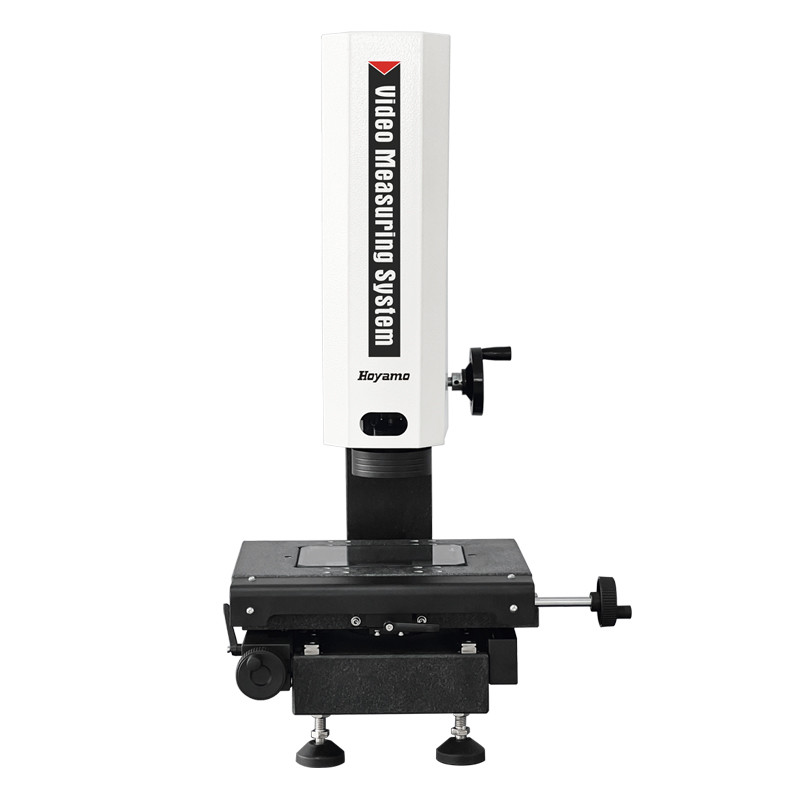

비디오 측정 시스템 VMS-1510
제품 특징:
● 기계의 안정성과 정밀도를 보장하기 위해 화강암 베이스와 기둥을 채택;
● 테이블의 반환 오차가 2um 이내인지 확인하기 위해 무치 연마 로드 및 고속 이동 잠금 장치를 채택;
● 기계의 정확도가 ≤3.0+L/200um 이내인지 확인하기 위해 고정밀 계측기 광학 자 및 정밀 작업대를 채택;
● 왜곡 없이 선명한 화질을 보장하기 위해 줌 렌즈와 고해상도 컬러 디지털 카메라를 채택;

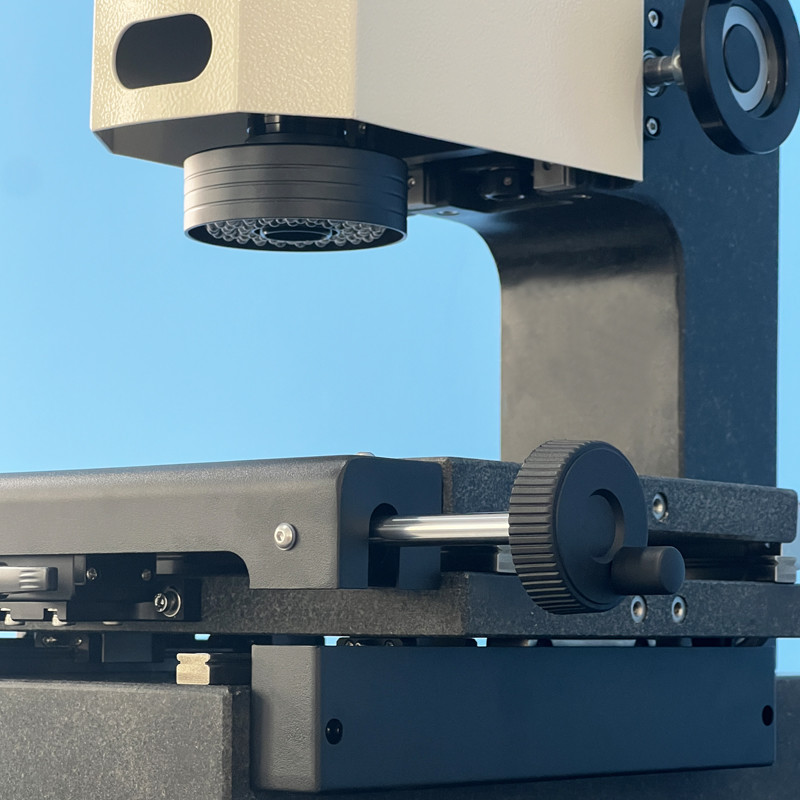

● 프로그램 제어 3-링 단일 존 LED 콜드 표면 광원 및 투과형 LED 평행 광원, 내장형 지능형 광 조정 모듈을 채택하여 3-링 단일 존 영역의 빛의 밝기를 자유롭게 제어할 수 있습니다.
● 품질 관리를 새로운 수준으로 향상시키는 iMeasuring Vision 측정 소프트웨어를 사용합니다.
기술 사양:
| 상품 | 수동 비디오 측정 시스템 |
| 모델 | VMS-1510 |
| 코드# | 525-020D |
| 화강암 작업대 | (310*220)mm |
| 유리 작업대 | (179.5*129.5)mm |
| X/Y 축 이동 | (150*100)mm |
| Z 축 이동 | 고정밀 선형 가이드, 유효 이동 100mm |
| X/Y 선형 스케일 | 해상도:0.5um |
| 베이스 및 기둥 | 고정밀 화강암 |
|
측정 정확도* |
XY 축: ≤3.0+L/200(um) |
| 반복 정확도 | 2um |
| 조명 시스템 (소프트웨어 제어) | 3-링 단일 존 LED 콜드 표면 광 |
| 투과형 LED 평행 광 | |
| 선택적 동축 광 | |
| 카메라 | 1/3"/1.3Mpixel 고해상도 디지털 카메라 |
| 줌 렌즈 | 6.5X 고해상도 줌 렌즈 |
|
광학 배율:0.7X~4.5X, 비디오 배율: 26X~172X (21.5' 모니터) |
|
| 측정 소프트웨어 | iMeasuring |
| 운영 체제 | Win 10/11-32/64 운영 체제 지원 |
| 언어 | 영어, 중국어 간체, 중국어 번체, 선택적 기타 언어 버전 |
| 작업 조건 | 온도 20℃± 2℃, 온도 변화 <1℃ / HR; 습도 30% ~ 80% RH; 진동 <0.02g's, 15Hz. |
| 전원 공급 장치 | AC220V/50Hz; 110V/60Hz |
| 치수 (WxDxH) | (462*441*725)mm |
| 총/순 무게 | 60/48Kg |
모델 및 Specification of Manual Video 측정 시스템:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
VMS 시리즈 비전 측정의 측정 공간 시스템:
| 이동 mm | 모델 | 코드# | X 축 이동 mm | Y 축 이동 mm | Z 축 표준 이동mm | Z축 최대 맞춤형 이동 mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
