정밀 초음파 경화 검사장 강철 공 경화 측정 솔루션

정밀 초음파 경화 검사장 강철 공 경화 측정 솔루션

시험 표본 및 요구 사항:

표본: 강철 공 (그림 1)

재료: 강철

강철 공 크기: 11mm

요구 사항: 강철 공 제품의 경도는 시험되어야 합니다.

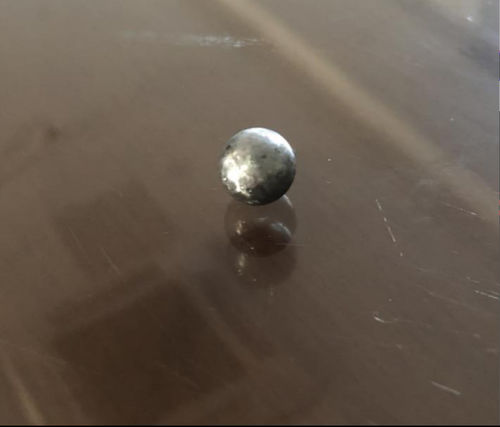

그림 1 표본의 물리적 그림

II. 어려움F에 의해C리엔트:

전통적인 데스크톱 로크웰 경화 검사기의 몸은 상대적으로 무겁고 일반적으로 실험실 측정에 사용됩니다. 측정 후 구석이 커집니다.그리고 더 이상 물품에 사용할 수 없습니다, 그리고 단지 폐기 될 수 있기 때문에, 그것은 단지 무작위 샘플링 파괴적인 단단성 테스트에 적합하며, 사용자가 현장에서 작업 조각의 대규모 단단성 검사를 수행하기에 적합하지 않습니다.

비커스 경화 테스트는 운영자에게 요구되며 효율이 낮으며 고객이 대용량 제품을 검사하기에 적합하지 않습니다.

휴대용 리브 딱딱성 검사기는 측정 된 작업 조각의 크기와 무게에 대한 높은 요구 사항을 갖춘 제품의 딱딱성을 측정하기 위해 리브 충격 원리를 사용합니다.크기와 중간 크기의 작업 부품을 측정할 수 있습니다 (이론적 요구 사항 5kg)특수 모양의 작업 부품, 작은 작업 부품, 얇은 작업 부품 (전극화, 스프레이 코팅, 질산층 등) 을 측정 할 수 없습니다. 따라서그것은 리브 단단성 검사기로 강철 공의 단단성을 측정할 수 없습니다.

고객의 품질 관리자는 작업 조각의 단단성을 완전히 검사 할 수있는 테스트 장비가 부족하다는 과제와 직면했으며 효율적인비파괴성 경화 측정 용액.

III. 해결책:

고객들의 현재 도전을 바탕으로, 우리는 초음파 경화 검사를 사용하여 표본을 측정하기로 결정했습니다.

초음파 딱딱성 검사기의 단독 측정 시간은 약 4초/시간입니다. which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

초음파 경화 검사 장치로 측정 된 후 진입 지름은 0.026mm입니다. 로크웰 경화 검사 장치로 측정 된 후 진입 지름은 0.484 mm (공각을 위해 그림 2 참조)초음파 경도 검사기로 측정 한 후, 그것은 사용자의 후속 조립 및 사용에 영향을 미치지 않습니다.

시노원 프레시션의 초음파 경화 테스트는 작은 부하 테스트 힘을 채택합니다.일괄적으로 배터리 스톨 조각 롤의 크롬 경도를 측정 할 수 있으며, 캘리브레이션 후 작업 부품을 손상시키지 않습니다., 제품의 생산 품질을 효과적으로 보장 할 수 있습니다.

그림 2시노원 VM-500 고화질 현미경으로 412배 확대하여 초음파 경도 측정 뚫림과 로크웰 경도 측정 뚫림 지름의 비교를 관찰합니다

시험 결과:

우리는 마이크로 하드니스 테스터, 로크웰 하드니스 테스터, 초음파 하드니스 테스터를 사용하여 샘플의 경직 값을 테스트했습니다.

V. 테스트결론:

위의 데이터 분석을 통해 다음과 같은 결론을 도출할 수 있습니다.

SU-300 초음파 경화 검사기는 철구 표본의 경화를 완전히 검사하고 경화 표준을 충족하지 않는 제품을 신속하게 검사 할 수 있습니다.

초음파 경화 검사기는 높은 속도, 휴대성, 그리고 높은 정확성의 장점을 가지고 있습니다. 그것은 많은 불규칙, 큰 작업 조각을 해결할 수 있습니다.그리고 벤치탑 경직 테스트에 의해 테스트 될 수 없는 작업 조각그것은 완결 된 작업 조각의 대량의 현장 경화 검사에 사용할 수 있으며 경화 테스트 후 제품 폐기 문제에 대해 걱정할 필요가 없습니다.

초음파 경화 검사기는 가벼운 판, 얇은 벽 파이프, 전류층,스프레이 코팅, nitriding 표면, 탄화 표면, 그리고 다른 표면 경화. 검사 후 작업 조각 표면에 눈에 띄는 틈이 남아 있지 않습니다. 따라서,제품 표면에 손상이 필요 없는 고급 사용자를 위해 이상적입니다., 그리고 완제품에 손상을 입지 않고 경도를 측정할 수 있습니다.

SPC 데이터 처리 소프트웨어와 함께 온라인 데이터 및 역사적 데이터를 지원하여 통계를 수신하고 시각화 된 측정 데이터, 직관적인 아이콘 표시, 상부 및 하부 한도를 설정할 수 있습니다.부적절함을 강조합니다., 절약 및 수출 보고서를 지원하고 테스트 데이터를 추적 할 수 있습니다.

시노원 정밀 SU-300 시리즈 초음파 경화 검사기는 현대 산업 생산에 대한 효율적인 현장 경화 테스트 솔루션을 제공합니다.기업의 품질 통제를 향상시키는 동시에, 그것은 기업의 손실을 줄이고 기업의 이익을 증가시킵니다.

VI. 브랜드 추천:

동구안 시노원 정밀 기기 회사, Ltd는 초음파 경화 테스트를 위한 국가 표준 포뮬레이션 기업, 첨단 기술 기업입니다.초음파 경화 테스트 업계의 리더, 초음파 경도 검사기 수출의 선도 기업입니다. 중국에서 300 대리점 서비스 매장을 가지고, 그것은 사용자가 초음파 경도 검사기를 구입하는 첫 번째 브랜드입니다.
