정밀 초음파 경도 시험기 스테인리스강 튜브 측정 솔루션
I. 시험Specimens 및R요구 사항:
공작물: 스테인리스강 튜브 (그림 1).
제품 직경: 10-20mm
측정 경도 요구 사항 130~220HV
테스트 요구 사항: 온라인 전수 검사
사용 기기: 초음파 경도 시험기 SU-400M (전동 3N 프로브)

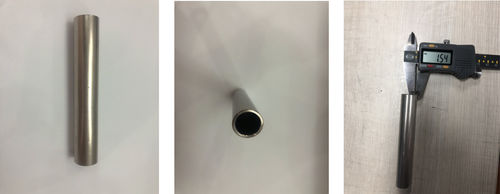

그림 1. 시편의 물리적 도면
II. 현재PainPoints:
1. 로크웰 경도 시험기, 브리넬 경도 시험기, 비커스 경도 시험기는 측정 효율이 낮습니다. 측정 후 눈에 띄는 자국이 남으므로 샘플링만 가능합니다.
2. 휴대용 Leeb 경도 시험기는 Leeb 충격 원리를 사용하여 제품의 경도를 측정하며, 측정된 공작물의 크기와 무게에 대한 요구 사항이 높으며, 대형 및 중형 공작물(이론적 요구 사항 5kg)만 측정할 수 있습니다. 특수 형상 공작물, 소형 공작물, 얇은 공작물(전기 도금, 스프레이 코팅, 질화층 등 포함)은 측정할 수 없습니다. 따라서 Leeb 경도로 롤의 크롬 경도를 테스트하는 것은 불가능합니다.
Sinowon Precision의 초음파 경도 시험기는 작은 하중 시험력을 채택하여 보정 후 공작물을 손상시키지 않고 스테인리스강 파이프의 경도를 비파괴적으로 전수 검사할 수 있으며, 제품의 생산 품질을 효과적으로 보장합니다.
고객은 또한 신속한 측정 및 선별을 위해 효율적이고 비파괴적인 경도 측정 방법을 찾고 싶어했습니다.
III. 솔루션:
현재 측정 문제점을 바탕으로 초음파 경도 시험기를 사용하여 시편을 측정하기로 결정했습니다.
초음파 경도 시험기의 단일 측정 시간은 약 6초/회이므로 데스크탑 로크웰 경도 시험기에 비해 효율이 17배 증가합니다. 그리고 초음파 경도 시험기로 측정한 후의 자국 직경은 0.026mm이고, 로크웰 경도 시험기로 측정한 후의 자국 직경은 0.484mm입니다(자국은 그림 2 참조). 초음파 경도 시험기를 사용한 후 사용자의 후속 조립 및 사용에 영향을 미치지 않습니다.
그림 2. Sinowon VM-500 고화질 현미경을 사용하여 412배 확대하여 초음파 경도 측정 자국과 로크웰 경도 측정 자국 직경 비교 관찰
IV. 비교TestResults withMicrohardnessTester 및UltrasonicHardnessTester.
마이크로 비커스 경도 시험기 (시험력 300gf)
| 테스트 횟수 | 1 | 2 | 3 | 4 | 5 | 평균값 (HV) | 반복성（HV) |
| 경도 값 | 149 | 147 | 150 | 154 | 141 | 148 | 13 |
초음파 경도 시험기 SU-400M（시험력 300gf）
| 테스트 횟수 | 1 | 2 | 3 | 4 | 5 | 평균값 (HV) | 반복성（HV) |
| 경도 값 | 144 | 146 | 143 | 151 | 139 | 144 | 12 |
참고: 빨간색으로 표시된 값은 동일한 샘플을 5번 측정한 최대값과 최소값입니다.
마이크로 비커스 경도 시험기 현장 측정 사진:
초음파 경도 시험기 현장 측정 사진:
V. 테스트 결론:
위의 데이터 분석을 통해 다음과 같은 결론을 도출했습니다.
초음파 경도 시험기는 작동이 간단하고 신뢰성이 높아 정확한 경도 측정이 가능합니다.
초음파 경도 시험기는 휴대성, 고효율, 고정밀도 및 비파괴성의 특징을 가지고 있습니다. 데스크탑 및 Leeb 경도 시험기로 테스트할 수 없는 많은 공작물 경도 문제를 해결할 수 있으며, 현대 산업 생산을 위한 효율적인 현장 경도 테스트 방법을 제공합니다.
초음파 경도 시험기를 사용하면 기업의 품질 관리가 개선될 뿐만 아니라 기업의 손실을 줄이고 기업의 이익을 증가시킬 수 있습니다.
