정밀 초음파 경화 검사기 새로운 에너지 배터리 폴 조각 롤 경화 측정 솔루션

I. 시험S표본 및R에키어먼트:

작업 조각: 새로운 에너지 배터리의 스톨 조각 롤 (그림 1).

제품 지름: 800mm

크롬 접착 두께: 접착 200μm

거칠성: Ra 0.006um

원형 배류: 2m

측정 요구 사항: 배터리 스톨 조각 롤의 크롬 경도를 측정합니다.

사용된 기기: 롤 단단성 검사기 SU-300M

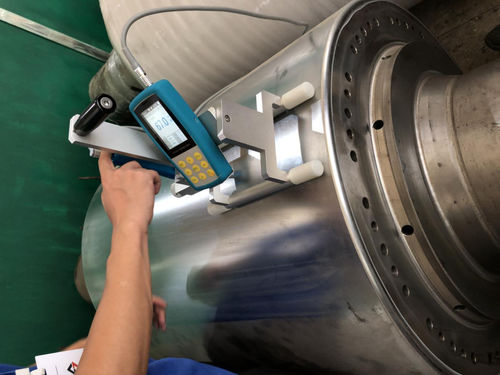

그림 1. 배터리 폴 조각 롤

II. 고객들이 직면한 문제점:

1. 로크웰 경화 검사, 브리넬 경화 검사, 비커스 경화 검사, 제품은 직접 측정하기에는 너무 크다. 절단 후 제품을 측정해야합니다. 이는 비효율적입니다.그리고 제품은 검출 후에야 폐기될 수 있습니다.실제로,이 테스트 방법은 랩 검사에 적합하지 않습니다.

2휴대용 리브 경화 검사기는 측정 된 작업 조각의 크기와 무게에 대한 높은 요구 사항을 갖춘 제품의 경도를 측정하기 위해 리브 충격 원리를 사용합니다.크기와 중간 크기의 작업 부품을 측정할 수 있습니다 (이론적 요구 사항 5kg)특수 모양의 작업 부품, 작은 작업 부품, 얇은 작업 부품 (전극화, 스프레이 코팅, 질산층 등) 을 측정 할 수 없습니다. 따라서롤의 크롬 강도를 리브 강도로 테스트하는 것은 불가능합니다..

고객의 품질 관리자는 롤의 크롬 경도를 제어 할 수있는 테스트 장비가 부족하다는 과제와 마주하고 효율적인비파괴성 경화 측정 용액.

III. 해결책:

고객들의 현재 도전을 바탕으로, 우리는 초음파 경화 검사를 사용하여 표본을 측정하기로 결정했습니다.

초음파 딱딱성 검사기의 단독 측정 시간은 약 4초/시간입니다. which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

초음파 경화 검사 장치로 측정 된 후 진입 지름은 0.026mm입니다. 로크웰 경화 검사 장치로 측정 된 후 진입 지름은 0.484 mm (공각을 위해 그림 2 참조)초음파 경도 검사기로 측정 한 후, 그것은 사용자의 후속 조립 및 사용에 영향을 미치지 않습니다.

시노원 프레시션의 초음파 경화 테스트는 작은 부하 테스트 힘을 채택합니다.일괄적으로 배터리 스톨 조각 롤의 크롬 경도를 측정 할 수 있으며, 캘리브레이션 후 작업 부품을 손상시키지 않습니다., 제품의 생산 품질을 효과적으로 보장 할 수 있습니다.

그림 2시노원 VM-500 고화질 현미경으로 412배 확대하여 초음파 경도 측정 뚫림과 로크웰 경도 측정 뚫림 지름의 비교를 관찰합니다

IV. 시험R엑셀트.

롤 샘플에 대한 초음파 경화 검사기로 측정된 데이터의 통계 및 분석

참고: 빨간색으로 표시된 값은 6번 측정된 동일한 샘플의 최대값과 최소값입니다.

테스트 시간은 약 4초입니다. 자세한 내용은 테스트 비디오를 참조하세요.

V. 테스트P발진

VI. 시험C결론:

위의 데이터 분석을 통해 다음과 같은 결론을 도출할 수 있습니다.

초음파 경화 검사기는 작동이 간단하고 안정성이 높으며 테스트 된 제품과 동일한 재료의 표면 처리 샘플을 준비해야합니다.정밀한 경화 측정을 달성할 수 있는.

초음파 경화 검사기는 많은 불규칙하고 큰 작업 조각을 해결할 수 있는 빠른 속도, 휴대성, 높은 정밀성 등의 장점을 가지고 있습니다.그리고 데스크톱 경직 테스트에 의해 테스트 될 수 없는 작업 부품그것은 완공 된 작업 조각의 대량의 현장 경화 검사에 사용할 수 있으며 경화 테스트 후 제품 잔해 문제에 대해 걱정할 필요가 없습니다.

초음파 경화 검사기는 가벼운 판, 얇은 벽 파이프, 전류층,스프레이 코팅, nitriding 표면, 탄화 표면, 그리고 다른 표면 경화. 검사 후 작업 조각 표면에 눈에 띄는 틈이 남아 있지 않습니다. 따라서,제품 표면에 손상이 필요 없는 고급 사용자를 위해 이상적입니다., 그리고 완제품에 손상을 입지 않고 경도를 측정할 수 있습니다.

SPC 데이터 처리 소프트웨어와 함께 온라인 데이터 및 역사적 데이터를 지원하여 통계를 수신하고 시각화 된 측정 데이터, 직관적인 아이콘 표시, 상부 및 하부 한도를 설정할 수 있습니다.부적절함을 강조합니다., 절약 및 수출 보고서를 지원하고 테스트 데이터를 추적 할 수 있습니다.

시노원 정밀 SU-300 시리즈 초음파 경화 검사기는 현대 산업 생산에 대한 효율적인 현장 경화 테스트 솔루션을 제공합니다.기업의 품질 통제를 향상시키는 동시에, 그것은 기업의 손실을 줄이고 기업의 이익을 증가시킵니다.

다음의 매개 변수는 [모터화된 초음파 경화 검정기 SU-300M, 모터화된 탐사 롤에 대한 특수 받침대]로 측정할 수 있다.

1재료 품질 평가: 경직 측정은 롤의 재료 품질을 평가하는 데 도움이 될 수 있습니다. 높은 경직은 일반적으로 재료가 더 단단하다는 것을 나타냅니다.더 나은 마모 저항과 내구성.

2롤 성능 평가: 롤의 단단성을 측정함으로써 높은 압력과 무거운 부하에 견딜 수있는 능력과 같은 성능 특성을 평가 할 수 있습니다.강도가 높을수록, 롤은 일반적으로 더 큰 압력과 부하를 견딜 수 있습니다.

3크롬 접착제 품질 검사: 크롬 접착제는 일반적으로 사용되는 보호 코팅으로 롤의 표면에 마모 저항과 경화 저항을 제공할 수 있습니다.크로미드 플래팅의 경도를 측정하여, 그 품질과 두께가 적절한 보호 특성을 가지고 있는지 확인하기 위해 평가 될 수 있습니다.

4품질 관리: 경화 측정은 품질 관리의 중요한 부분이며, 롤 제조 과정에서 일관성 및 표준화를 보장하는 데 사용될 수 있습니다.단단함을 주기적으로 측정함으로써, 모든 불규칙적인 롤을 발견하고 적절한 조치를 취하여 수리하거나 교체 할 수 있습니다.
