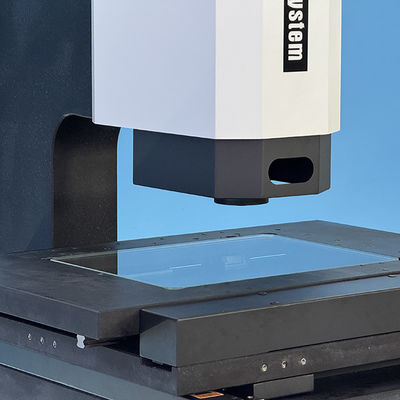

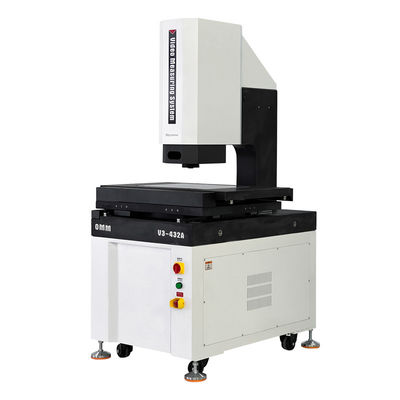

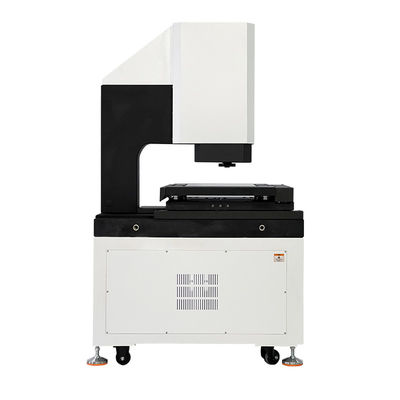

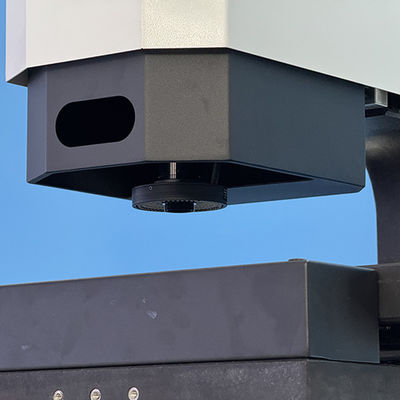

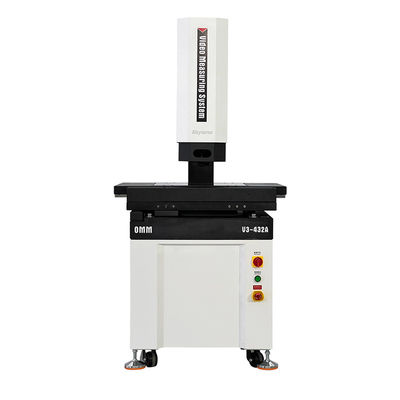

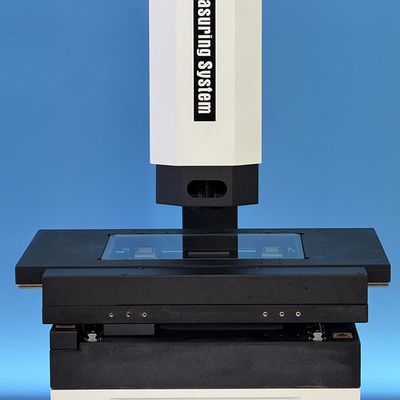

자동 비디오 측정 시스템 V3시리즈
제품 특성:
1XYZ 3축 CNC 자동 정밀 제어, 정밀한 위치;
2. 그라니트 기반과 기둥을 채택, 좋은 안정성;
3정밀 선형 가이드 레일, 공 나사 및 서보 모터 이동 시스템의 정확성과 안정성을 보장;
4. 0.5μm 해상도와 높은 정밀 격자 릴리는 시스템의 측정 정확성의 안정성과 신뢰성을 보장합니다.
5고해상도 디지털 카메라로 명확한 관측과 정확한 측정의 필요를 충족시킵니다.
66.5X Zoom745 고해상도 광학 확대 렌즈, 정확한 확대, 일회성 픽셀 수정
7프로그램 제어 5 반지, 8 영역 및 40 채널 LED 표면 광원 및 평행 LED 윤곽 광원 시스템, 지능적으로 256 레벨 밝기 수준을 실현;
8자동 이미지 측정 소프트웨어는 강력하고 조작이 쉽습니다.
사양:
| 상품 | 자동 비디오 측정 시스템 V3시리즈 | ||||
| 모델 | 제2차 세계대전 | V3-432 | V3-542 | V3-652 | |
| X/Y 축 이동 (mm) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y ((um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy ((um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
E1z 단점 정확성 (um) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| Z축 이동 (mm) | 200 (선택하면 300mm/400mm까지 높일 수 있습니다) | ||||
| 스케일의 해상도 | 고 정밀 유리 격자 레일러 해상도 0.5um | ||||
| 작업 테이블 소재 | 대리석 | ||||
| 가이드 모드 | P급 정밀 선형 안내열차 | ||||
| 드라이브 유형 | AC서보모터/DC서보모터+롤링 리드 스크루 | ||||
| 작동 방식 | 원격 제어 손잡이, 마우스 조작, 프로그래밍 자동 감지 | ||||
|
조명 시스템 |
윤곽 | LED 평행 모서리 조명 | |||
| 표면 | 0~255 스테프리스 조절 8 디비전 LED 표면 조명 | ||||
| 코아시얼 | 선택적 높은 밝기점 LED등 | ||||
| 비디오 시스템 | 1/3 "고해상도 디지털 카메라 | ||||
| 줌745 수동 줌 렌즈, 광학 확대 0.7X~4.5X, 비디오 확대 28X~180X | |||||
| 측정 소프트웨어 | Vismeasoft | ||||
| 운영체제 | WIN10/11-32/64비트 운영 체제를 지원합니다. | ||||
| 언어 | 영어, 간소화 중국어, 전통 중국어, 다른 언어 버전이 추가 될 수 있습니다. | ||||
| 작업 환경 | 온도는 20°C 2°C이고, 온도 변화는 1°C/hr 미만입니다. 습도는 30% ~ 80% RH입니다. 진동은 <0.02g, ≤15Hz입니다. | ||||
| 전원 공급 | 220V/50Hz/10A | ||||
| 기계용 베어링 | 0~30Kg (최종 운반 용량: 50Kg) | ||||
| 크기 (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| 순중량 (kg) | 396 | 466 | 560 | 796 | |
| 선택적 구성 | 전자 피드백 렌즈, 전기 줌 렌즈, 콘택트 프로브, 화이트 스펙트럼, 3D 카메라, 무선 블루투스 리모컨 | ||||
언급:
L는 측정 길이를 밀리미터로 나타냅니다. Z 축의 광적 중점 측정 정확도는 측정되는 작업 조각의 표면 거칠성과 큰 상관관계를 가지고 있습니다.거칠성 Rz 값이 낮을수록, 반복적 초점 정확도가 높을수록, 그리고 그 반대의 경우입니다.
비디오 확대 는 대략적 이며 모니터 의 크기와 해상도 에 따라 달라진다.
줌745 시리즈 줌 객체 렌즈는 필요에 따라 0.5X 확대판과 2X 확대판으로 장착 할 수 있습니다.
제품 구성 모델 설명(예를 들어 V3-322):
| 제품 분류 | 2.5D | 3D | 2.5D | 3D |
| 상품 |
2.5D 자동 비디오 측정 시스템 |
3D 자동 접촉 및 비디오 측정 시스템 |
2.5D 자동 레이저 스캔 및 비디오 측정 시스템 |
3D 자동 다감각성 측정 기계 |
| 모델 | V3-322A | V3-322B | V3-322C | V3-322D |
| 종류 | A | B | C | D |
| 의미 |
광학 줌 렌즈 센서 |
줌 렌즈 센서 및 접촉 탐사 센서 |
줌 렌즈 센서 및 레이저 센서 |
줌 렌즈 센서, 연락 탐사 센서와 레이저 센서 |
| 접촉 탐사 | 없이 | MCP-Kit1 | 없이 | MCP-Kit1 |
| 레이저 센서 | 없이 | 없이 | WCS40416 | WCS40416 |
V3자동 비디오 측정 시스템 모델 및 사양:
| 모델 | 코드 | 모델 | 코드 |
| V3-322A | 529-120G | V3-432A | 529-120H |
| V3-322B | 529-220G | V3-432B | 529-220H |
| V3-322C | 529-320G | V3-432C | 529~320H |
| V3-322D | 529-420G | V3-432D | 529-420H |
| 모델 | 코드 | 모델 | 코드 |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529-220J | V3-652B | 529-220K |
| V3-542C | 529-320J | V3-652C | 529-320K |
| V3-542D | 529-420J | V3-652D | 529-420K |
V3자동 비디오 측정 시스템 여행 안내 표:
| 여행 | 모델 | 정확성 | X축여행 mm | Y 축 이동 mm | Z축 이동 mm | Z축 사용자 정의 이동 mm | |
| E1x,y | E1z | ||||||
| 300x200x200 | 제2차 세계대전 | 2.5+L/200 | 4.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400x300x200 | V3-432 | 3+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500x400x200 | V3-542 | 3+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
| 600x500x200 | V3-652 | 4+L/200 | 5.0+L/200 | 600mm | 400mm | 200mm | 400mm |
SIG은 또한 2000x3000x400mm의 이동 거리를 가진 게트리 모바일 브리지 카메라를 보유하고 있으며 다른 이동 거리와 사양은 고객의 필요에 따라 사용자 정의 할 수 있습니다.
소프트웨어 소개:
자동 이미지 측정 소프트웨어 VIMSOFT: 직관적인 인터페이스와 강력한 기능은 효율적인 측정 작업을 지원합니다.
1.사용자 친화적 인 인터페이스
간단한 레이아웃: 주요 인터페이스는 단추로 핵심 기능을 제시합니다. 클릭 한 번으로 액세스 할 수 있습니다. 사용자는 클릭 및 드래그로 대부분의 측정 작업을 완료 할 수 있습니다.
2.고급 기하학적 측정 능력
l 전체 요인 측정:
l 2D/3D 요소를 지원합니다: 점, 선, 활, 원, 직사각형, 타원형, 키웨이 (장 원 특징), 개척 및 폐쇄 곡선, 평면, 실린더, 피침, 구경 등.
l Z축 탐사선 또는 레이저 이동 센서로 3차원 요소 (공간 곡선 표면과 같이) 를 측정할 수 있습니다.그리고 좌표/길이/면적/용량을 가장자리 감지 후 직접 계산할 수 있습니다..
정밀 가장자리 감지:
l 약한 가장자리 포착, 조정 가능한 검색 방향, 소음/부러진 가장자리 필터링
l 자동 초점 및 높이 측정
l 가장 좋은 초점 평면을 지능적으로 결정하고 높이/평면 측정을 실현합니다.
3.복잡한 팩 작업 조각의 효율적인 솔루션
l 배열 측정:
l 원소 배열: 단일 요소를 측정한 후, 배열을 변환함으로써 모든 동등한 거리의 특징이 자동으로 생성됩니다.
l 작업 조각 배열: 단일 조각을 측정 한 후 자동으로 전체 팩을 처리합니다 (일체 / 다중 고정 모드를 지원합니다)
CAD 통합:
l 수동 샘플링 없이 CAD 도면을 수입하여 자동으로 측정할 수 있습니다. (특히 복잡한/특정 모양의 부품에 적합합니다.)
비교 탐색:
l 실시간 비교를 위해 참조 선/각/순환을 미리 설정합니다.
l 지도 내비게이션: 스캔/픽셀 이미지를 꿰매서 큰 또는 다중 특징의 작업 부품을 정확하게 찾을 수 있습니다.
4.유연한 사용자 프로그램
l 자동화 과정:
l 사용자의 동작에 따라 측정 순서가 생성되고 프로그램 실행이 제어됩니다.
l 단계의 순서를 편집하고, 작업을 삽입하거나 삭제하고, 워크플로를 사용자 정의할 수 있습니다.
팩 최적화:
l 부재적인 작업을 최소화하기 위해 단일 가장자리 검출 작업을 반복합니다.
5.형태 및 위치 허용 분석
전체 크기의 GD&T 지원:
l 직선, 둥근, 평평, 고리, 프로필, 위치, 평행성, 수직성, 동심성 등을 계산합니다.
l NG 결과를 자동으로 표시하고 시각적 차트를 통해 오차를 찾습니다.
6.데이터 보고 및 수출
맞춤형 보고서:
l 엑셀/워드/TXT 형식을 수출 (엑셀 템플릿 사용자 정의를 지원)
CAD 호환 출력:
리버스 엔지니어링을 위해 DXF/IGS 파일을 생성합니다.
7.멀티 디바이스 통합
연장 연결:
l 3차원 측정의 정확성을 향상시키기 위해 탐사선, 레이저 센서, 백광 센서, 기계식 팔 및 기타 장비와 호환됩니다.
