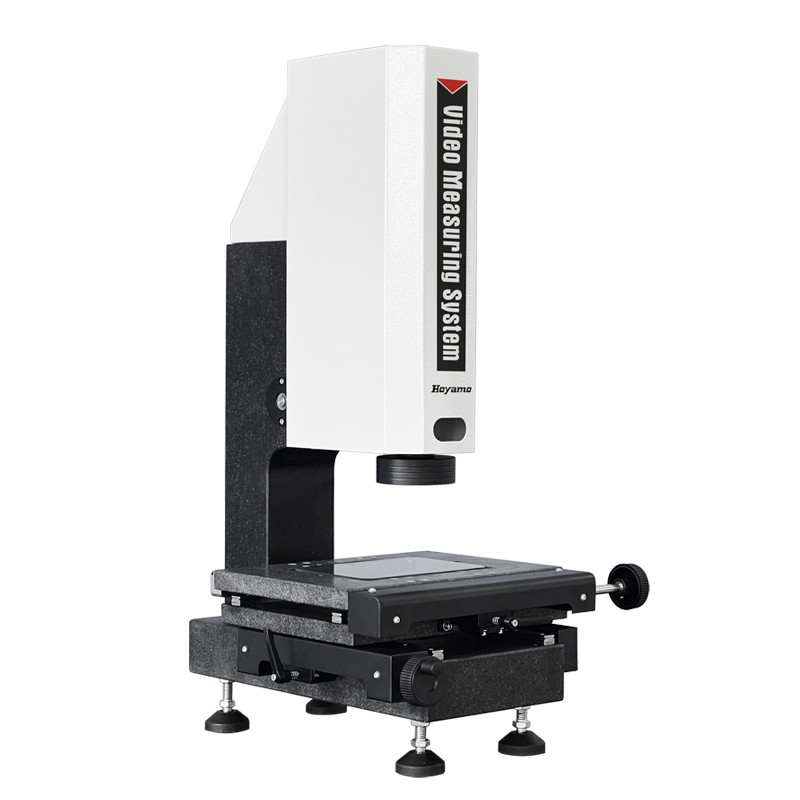

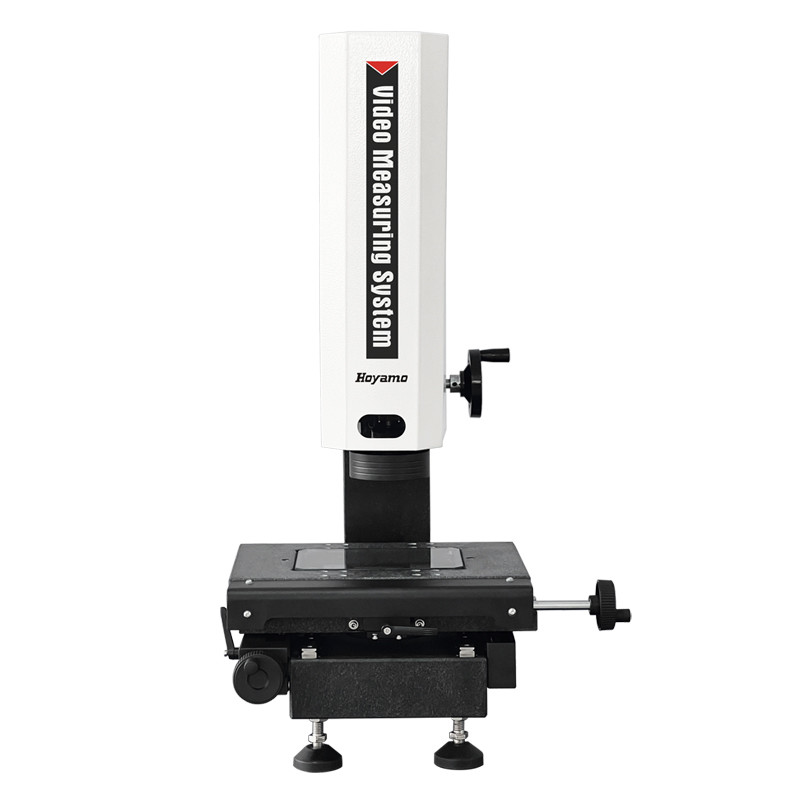

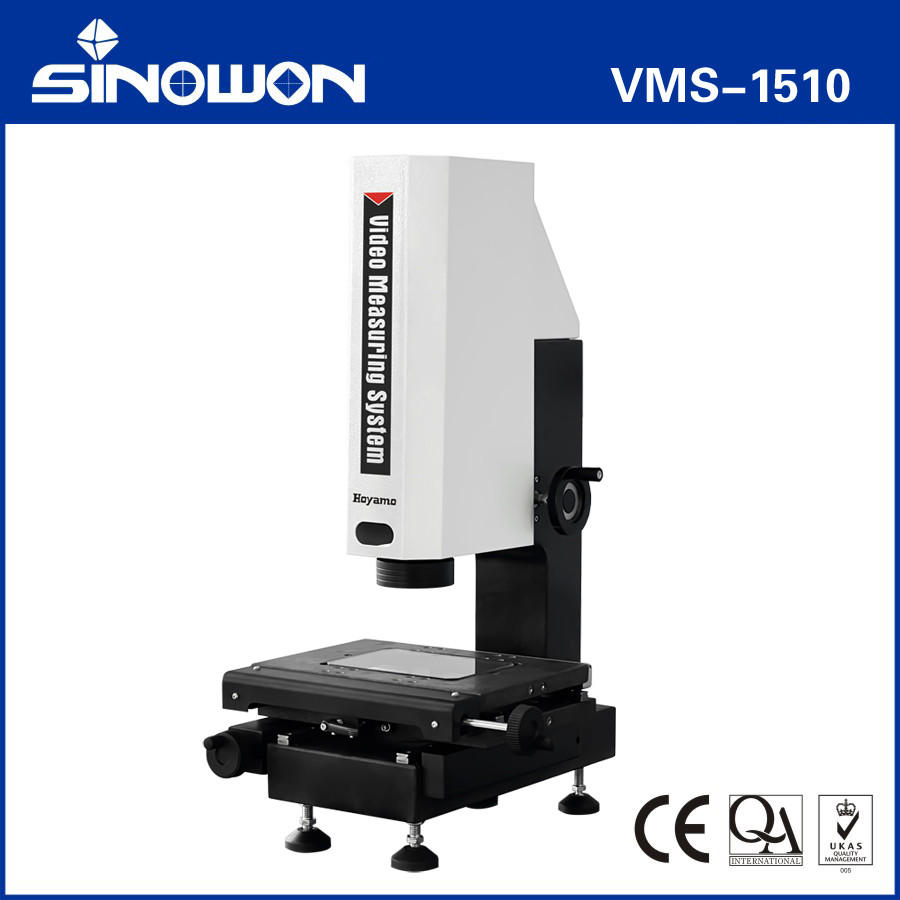

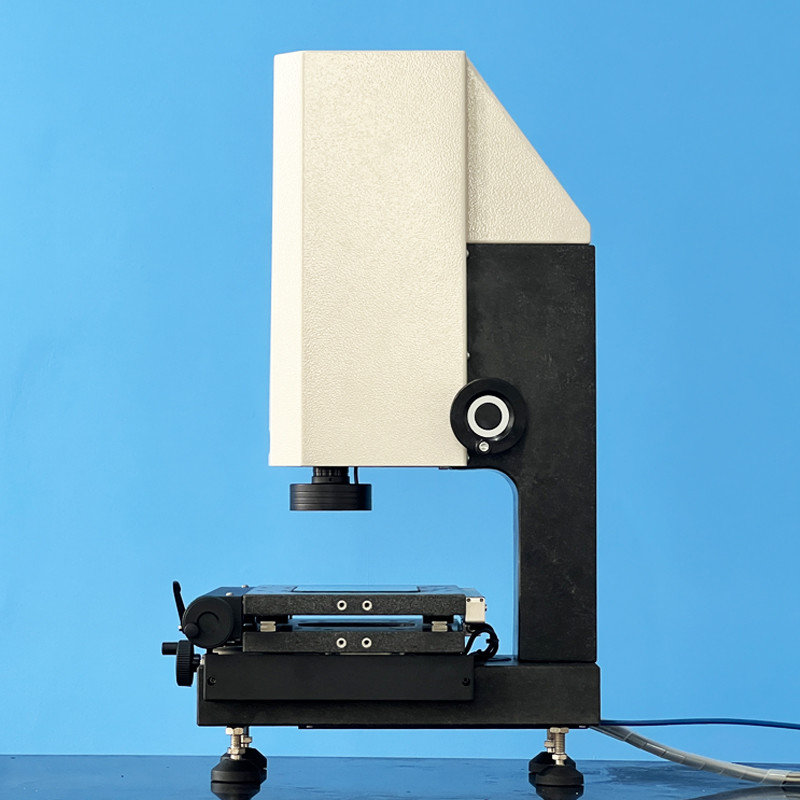

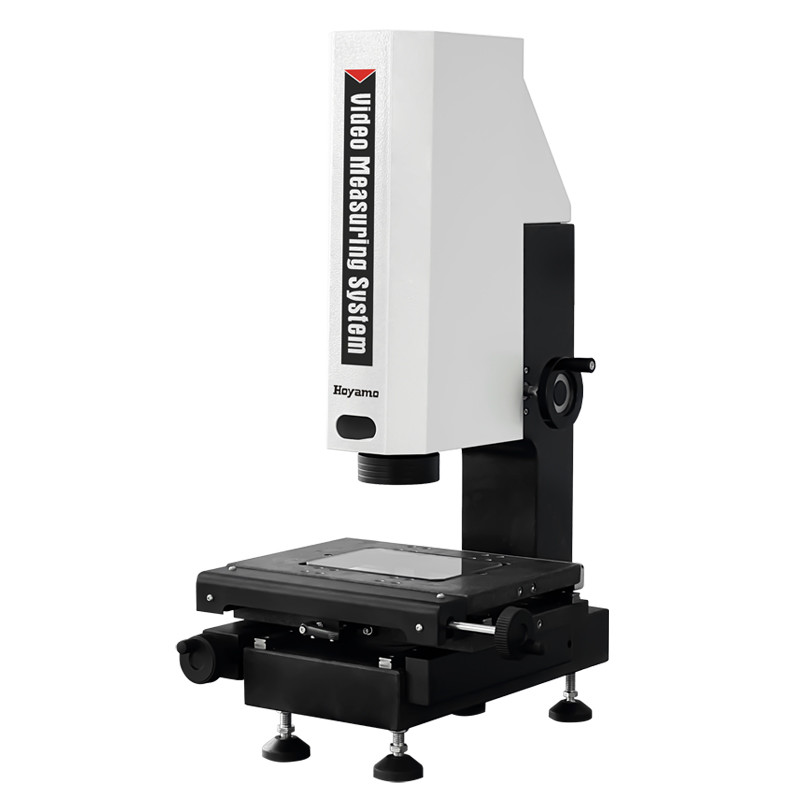

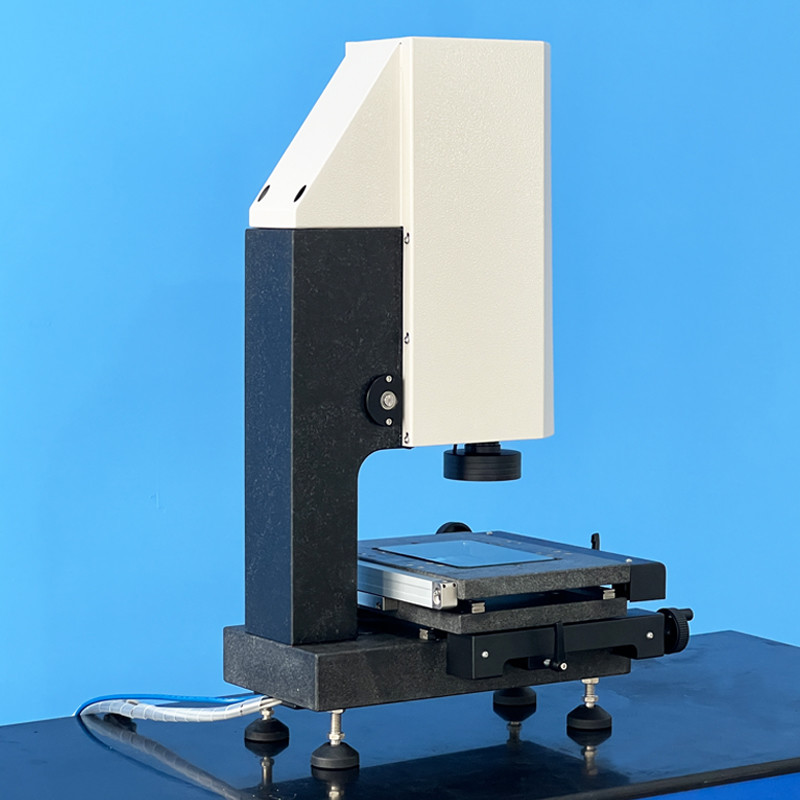

비디오 측정 시스템 VMS-1510
제품 특성:
● 기계의 안정성 및 정확성을 보장하기 위해 초석 돌 기저와 기둥을 채택하십시오.
● 테이블의 반환 오류가 2um 내에 있는지 확인하기 위해 치아없는 닦은 막대와 빠르게 움직이는 잠금 장치를 채택하십시오.
● 기계의 정확도가 ≤3.0+L / 200um 내에 있는지 확인하기 위해 고 정밀 기기 광학 릴러와 정밀 작업 테이블을 채택하십시오.
● 줌 렌즈와 고해상도 컬러 디지털 카메라를 채택하여 왜곡 없이 명확한 이미지 품질을 보장합니다.

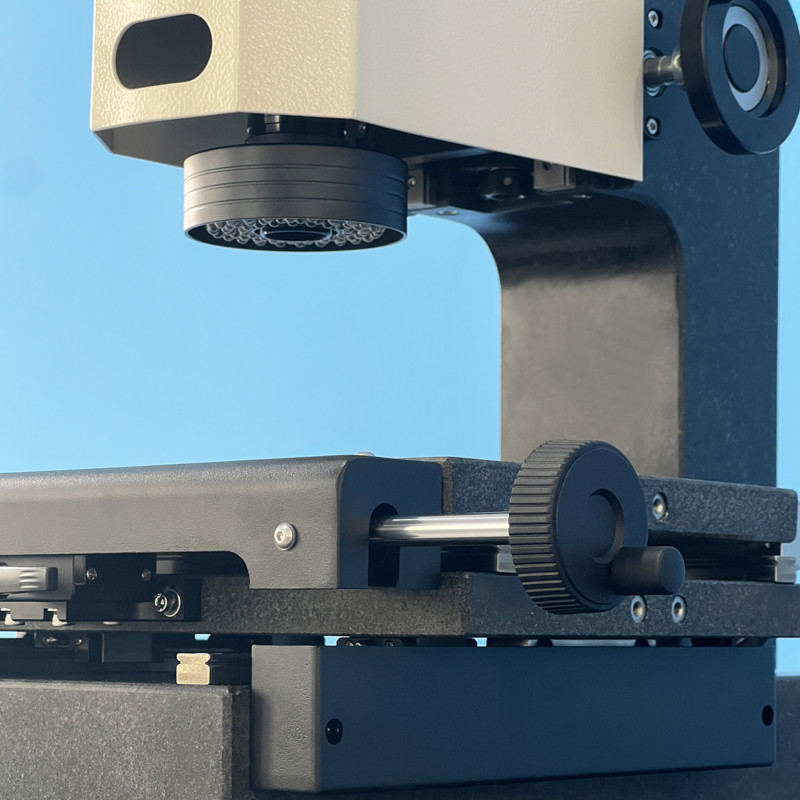

● 프로그램 제어 된 3 링 단일 구역 LED 냉면 광원 및 전송성 LED 병렬 광원을 채택하고, 또한 지능형 조명 조정 모듈을 탑재합니다.3 링 단일 구역 영역에서 빛의 밝기를 자유롭게 제어 할 수 있습니다.;
● iMeasuring Vision 측정 소프트웨어로 품질 통제를 새로운 수준으로 향상시킵니다.
기술 사양:
| 상품 | 수동 비디오 측정 시스템 |
| 모델 | VMS-1510 |
| 코드# | 525-020D |
| 그라니트 작업판 | (310*220) mm |
| 유리 작업판 | (179.5*129.5) mm |
| X/Y 축 이동 | (150*100) mm |
| Z축 이동 | 고 정밀 선형 가이드, 효과적인 이동 100mm |
| X/Y 선형 척도 | 결의:0.5m |
| 기단과 기둥 | 고 정밀성 자갈 |
|
측정 정확성* |
XY 축: ≤3.0+L/200 ((um) |
| 반복 정확성 | 2m |
| 조명 시스템 (소프트웨어 제어) | 3개 반지 단지구 LED 냉면광 |
| 송출성 LED 평행등 | |
| 선택적인 동축등 | |
| 카메라 | 1/3"/1.3Mpixel 고해상도 디지털 카메라 |
| 줌 렌즈 | 6.5X 고해상도 줌 렌즈 |
|
광학 확대:0.7X~4.5X, 비디오 확대: 26X~172X (21.5' 모니터) |
|
| 측정 소프트웨어 | i측정 |
| 운영 시스템 | Win 10/11-32/64 운영 체제를 지원합니다 |
| 언어 | 영어, 간소화 중국어, 전통 중국어, 선택적 다른 언어 버전 |
| 근로 조건 | 온도는 20°C ± 2°C, 온도 변화 <1°C / HR; 습도는 30% ~ 80% RH; 진동 <0.02g, 15Hz. |
| 전원 공급 | AC220V/50Hz; 110V/60Hz |
| 차원 (WxDxH) | (462*441*725) mm |
| 총중량/순중량 | 60/48kg |
모델 및S의 특화M연간 Vi데오측정 시스템:
| 모델 | 코드# | 모델 | 코드# | 모델 | 코드# | 모델 | 코드# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525~320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
시력 측정 VMS 시리즈의 측정 공간시스템:
| 여행mm | 모델 | 코드# | X 축 이동 mm | Y 축 이동 mm | Z 축 표준 이동 mm | Z축 최대 사용자 정의 이동 mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
