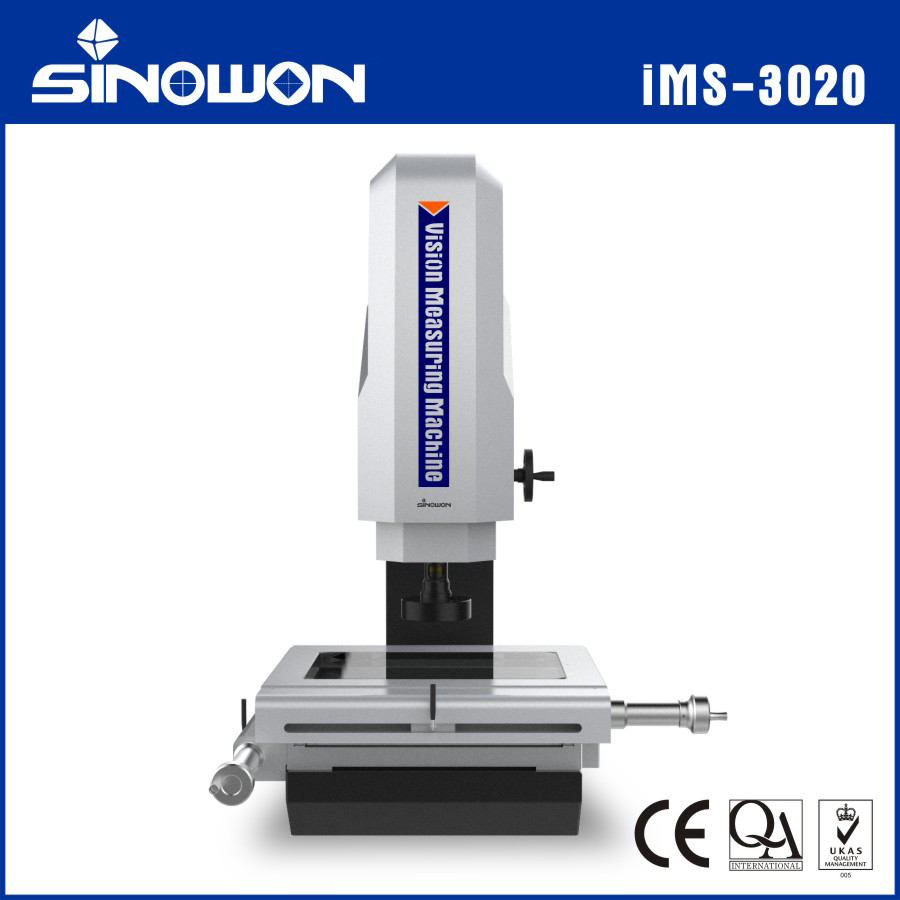

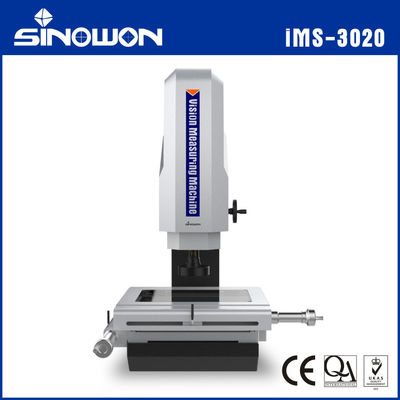

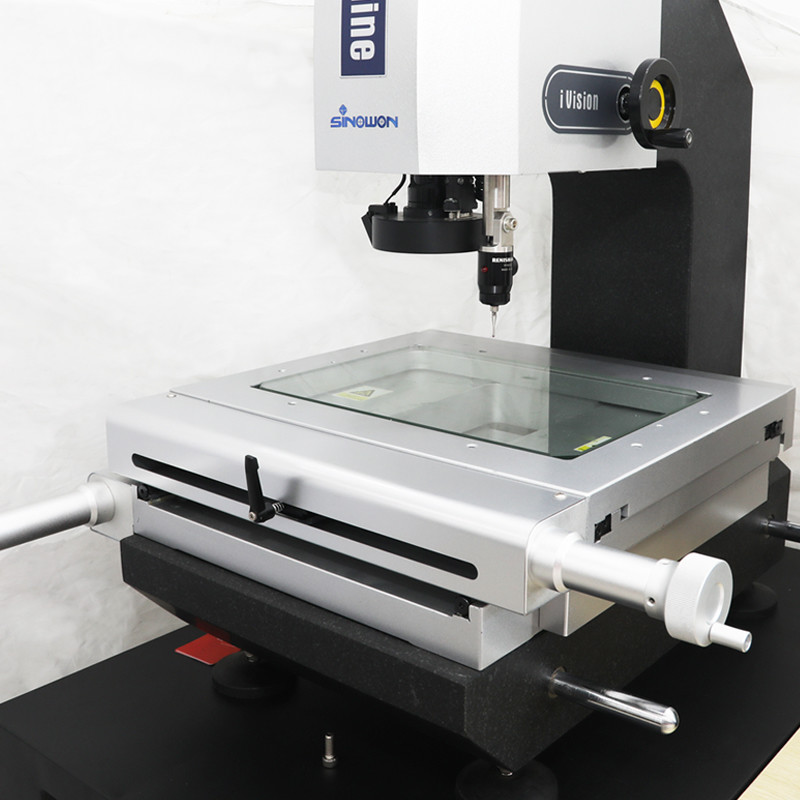

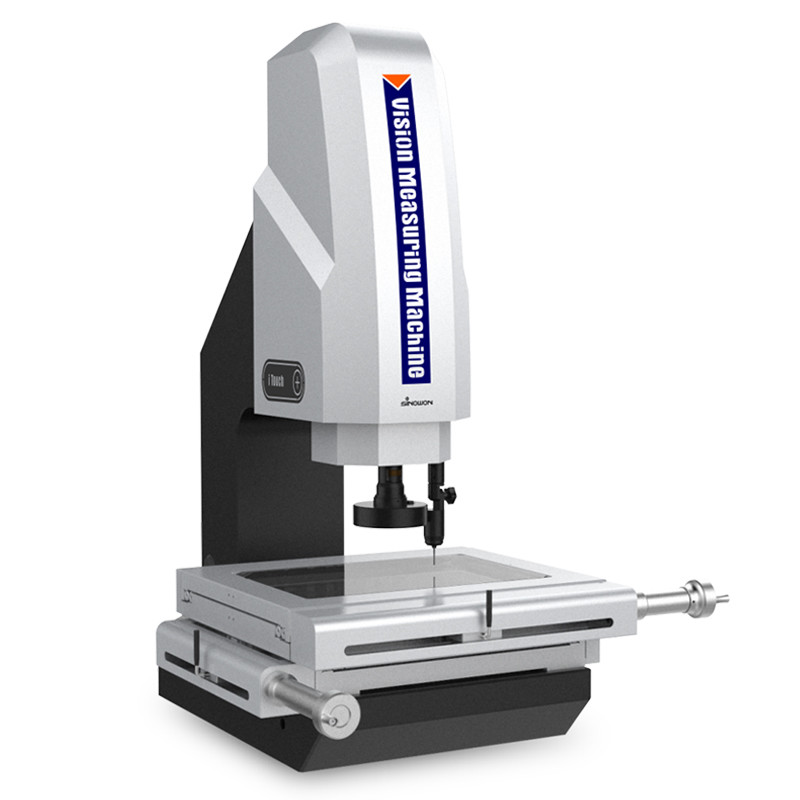

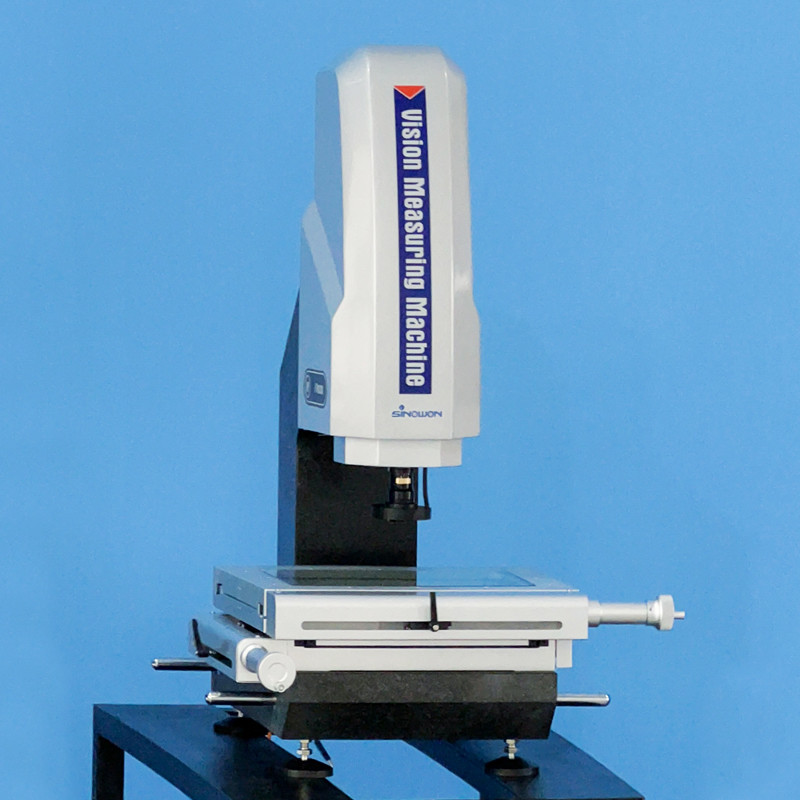

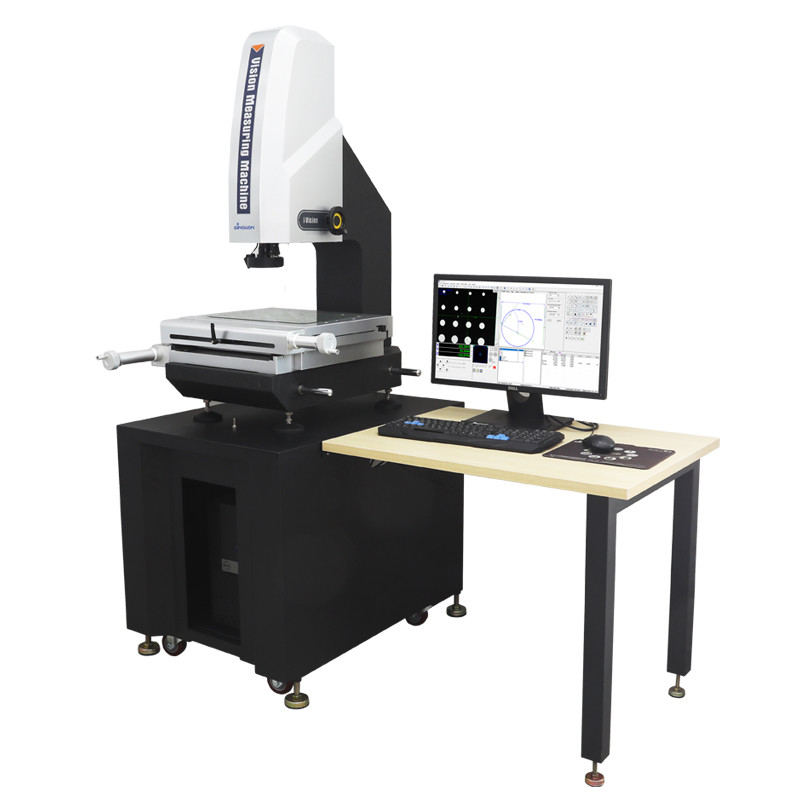

높은피결정중연간 V나이온 측정기 iVision 시리즈 IMS-3020
비전 측정기제품 특성:
비전 측정기테크니컬 S명세:
| 상품 | 고정밀 매뉴얼 VIsion 측정기 iVision 시리즈 | ||||
| 모델 | IMS-2010 | IMS-2515 | IMS-3020 | IMS-4030 | IMS-5040 |
| 대리석 작업대 | (270*350)mm | (408*308)mm | (458*358)mm | (608*470)mm | (650*580)mm |
| 유리 작업대 | (142*242)mm | (306*198)mm | (356*248)mm | (456*348)mm | (540*440)mm |
| X/Y 축 이동 | (200*100)mm | (250*150)mm | (300*200)mm | (400*300)mm | (500*400)mm |
| Z 축 이동 | 고정밀 리니어 가이드, 유효 이동 거리 200mm | ||||
| X/Y/Z 축 해상도 | 0.5um | ||||
| 받침대 및 직립 | 고정밀 화강암 | ||||
| 측정 정확도* | XY 축: ≤2.5+L/200(um); Zais: ≤5+L/200(um) | ||||
| 재작업 정확도 | 2um | ||||
| 조명 시스템(소프트웨어 조정) | Surface 4개 링과 8개 구역 무한 조정 가능 LED 냉간 조명 | ||||
| 윤곽 LED 평행 조명 | |||||
| 옵션 동축 조명 | |||||
| 디지털 카메라 | 1/2.9"/1.6Mpixel 고해상도 디지털 카메라 | ||||
| 줌렌즈 | 6.5X 고해상도 전자 피드백 줌 렌즈, 광학 배율: 0.7X~4.5X; 비디오 배율: 20X~129X | ||||
| 측정 소프트웨어 | iMeasuring | ||||
| 운영시스템 | WIN 10/11-32/64 운영 체제 지원 | ||||
| 언어 | 영어, 중국어 간체, 중국어 번체, 기타 언어 버전(선택 사항) | ||||
| 근무 환경 | 온도 20℃±2℃, 온도 변화 <1℃/Hr; 습도 30%~80%RH; 진동 <0.02g, ≤15Hz. | ||||
| 전원공급장치 | AC220V/50Hz; 110V/60Hz | ||||
| 크기(WxDxH) | (677*552*998)mm | (790*617*1000)mm | (838*667*1000)mm | (1002*817*1043)mm | (1111*867*1086)mm |
|
포장 차원 (가로x세로x높이) |
(1030*780*1260)mm | (1030*780*1260)mm | (1030*780*1260)mm | (1130*1000*1270)mm | (1250*1035*1460)mm |
| 총중량/순중량 | 220/150Kg | 242/175Kg | 275/185Kg | 449/350Kg | 550/380Kg |
메모:
"L"은 측정된 길이를 밀리미터 단위로 나타내며, Z축의 기계적 정확도는 초점 정확도와 공작물의 표면에 따라 크게 달라집니다.
배율은 대략적인 값이며 디스플레이의 크기 및 해상도와 밀접한 관련이 있습니다.
고객은 이미지 확대 필요에 따라 0.5X 또는 2X 보조 렌즈를 추가하도록 선택할 수 있습니다.
iMS-2010/5040은 대리석으로 만든 작업대이고, iMS-2515/3020/4030은 금속으로 만든 작업대입니다.
제품 구성 모델 설명(iMS-3020의 예):
| 센서 구성 | 2.5D | 3D | 2.5D | 3D |
| 상품 | 2.5D 비전 측정기 | 3D 접촉식 및 비전 측정기 | 2.5D 반자동 비전 측정기 | 3D 반자동 접촉식 및 비전 측정기 |

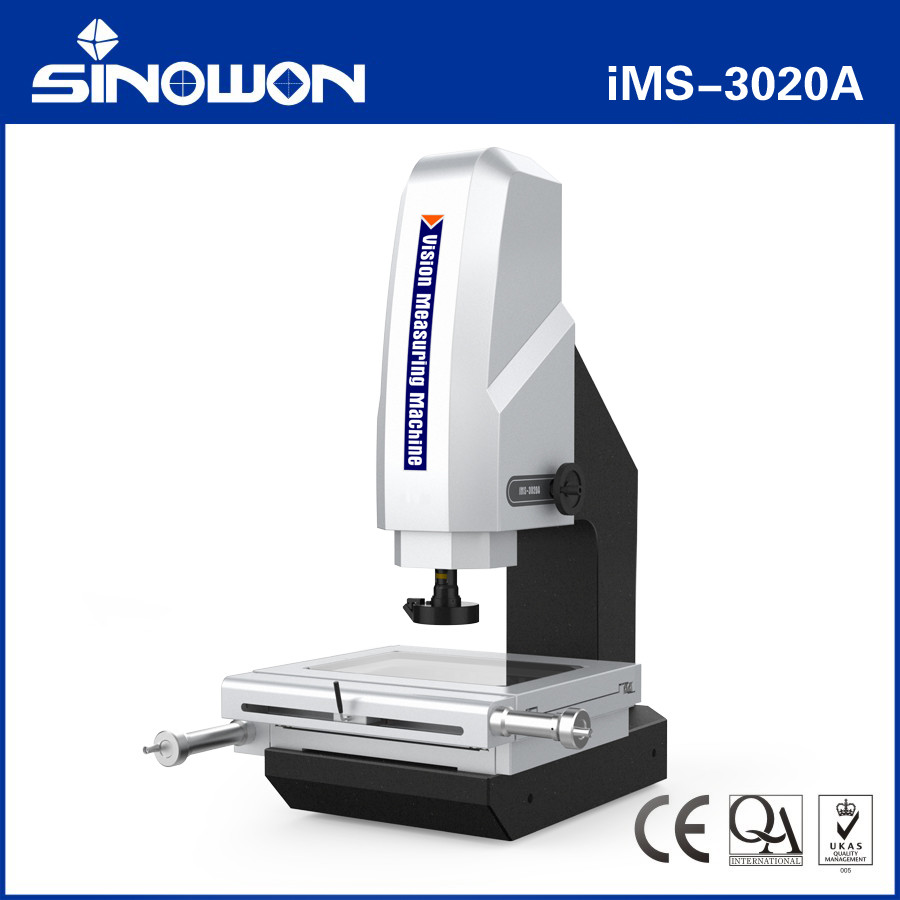

| 모델 | iMS-3020A | iMS-3020B | iMS-3020C | iMS-3020D |
| 유형 | 에이 | 비 | 기음 | 디 |
| 중요성 | 광학 줌 렌즈 센서 |
줌 렌즈 센서 및 접촉 프로브 센서 |
줌 렌즈 센서 및 Z축 자동 초점 기능 | 줌 렌즈 센서, 콘택트 프로브 센서 및 자동 초점 기능 |
| Z축 자동 초점 | 없이 | 없이 | 와 함께 | 와 함께 |
| 접촉 프로브 | 없이 | 와 함께 | 없이 | 와 함께 |
| 소프트웨어 | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 |
수동 비전 측정기 모델 및 사양:
| 모델 | 암호# | 모델 | 암호# | 모델 | 암호# | 모델 | 암호# | 모델 | 암호# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | 521-120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
수동 비전 측정기 여행 가이드 테이블:
| 여행 mm | 모델 | X 축 이동 mm | Y 축 이동 mm |
Z축 표준 이동 mm |
Z축 최대 맞춤형 이동 mm |
| 100x100x100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | IMS-6040 | 600 | 400 | 200 | 400 |
비전 측정기구조 도면:
비전 측정기산업 응용:
비전 측정기 및 비접촉 측정기, 2차원 측정기, 2.5차원 측정기라고도 알려진 광학 측정기 OMM은 현대 산업 고정밀 및 마이크로 제조 산업의 업그레이드와 함께 비접촉 광학을 채택합니다. 빠르고 정확한 측정을 위한 이미지 측정 방법. 기하학적 치수와 기하학적 공차의 측정이 불가피해졌습니다.
광학 측정기는 좌표 측정을 목적으로 하는 모든 응용 분야에 적합하며 기계, 전자, 계측기, 하드웨어, 플라스틱 및 기타 산업 분야에서 널리 사용됩니다. 금형, 나사, 금속, 액세서리, 고무, PCB 보드, 스프링, 하드웨어, 전자 제품, 플라스틱, 항공, 항공 우주 등은 기존 버니어 캘리퍼스, 마이크로미터 및 프로파일 프로젝터의 단점을 극복합니다. -광학, 기계, 전자, 컴퓨터 영상처리 기술을 통합한 정밀, 고효율, 고신뢰성 측정기입니다.
측정 대상은 광학 배율 시스템으로 확대됩니다. CCD 카메라 시스템으로 이미지 특징을 수집하고 컴퓨터 및 소프트웨어 알고리즘으로 처리한 후 복잡하고 정밀한 다양한 부품의 윤곽과 표면 모양, 크기, 각도 및 위치를 자동으로 감지할 수 있습니다. 미세 검사 및 품질 관리. 측정 데이터를 AUTOCAD로 가져와서 완전한 엔지니어링 도면으로 만들 수 있으며 DXF, IGS 및 기타 형식의 문서를 생성할 수 있으며 WORD, EXCEL 및 SPC 통계 분석 소프트웨어로 가져와 CPK 및 다양한 통계 보고서를 생성할 수도 있습니다.
