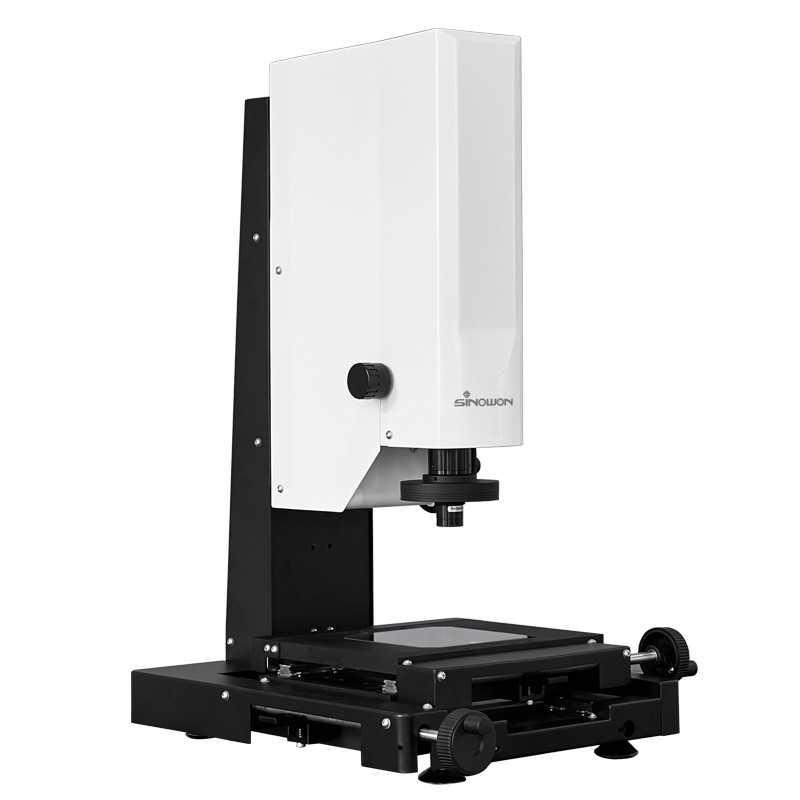

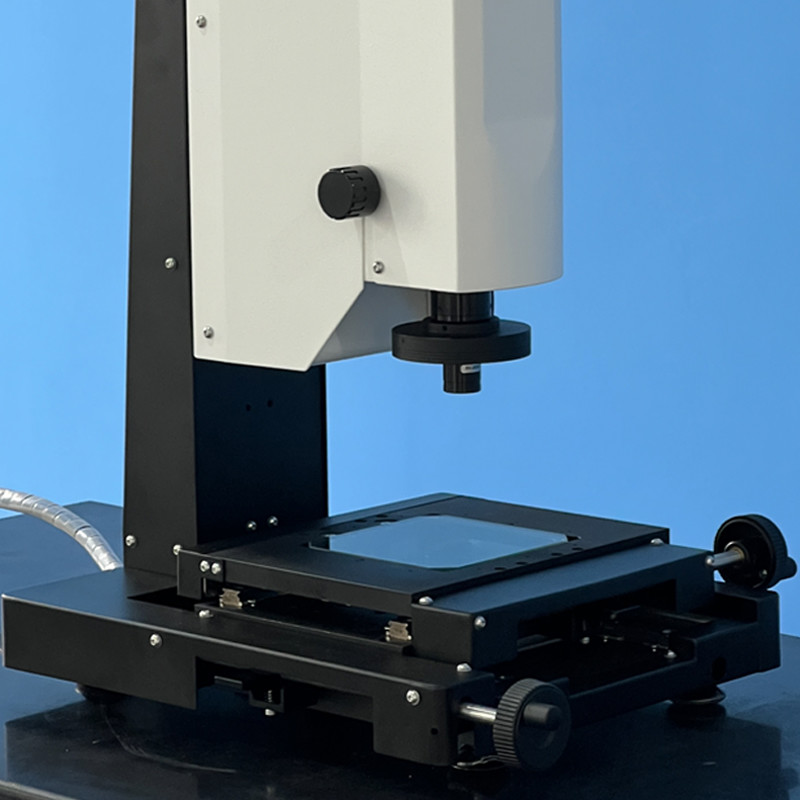

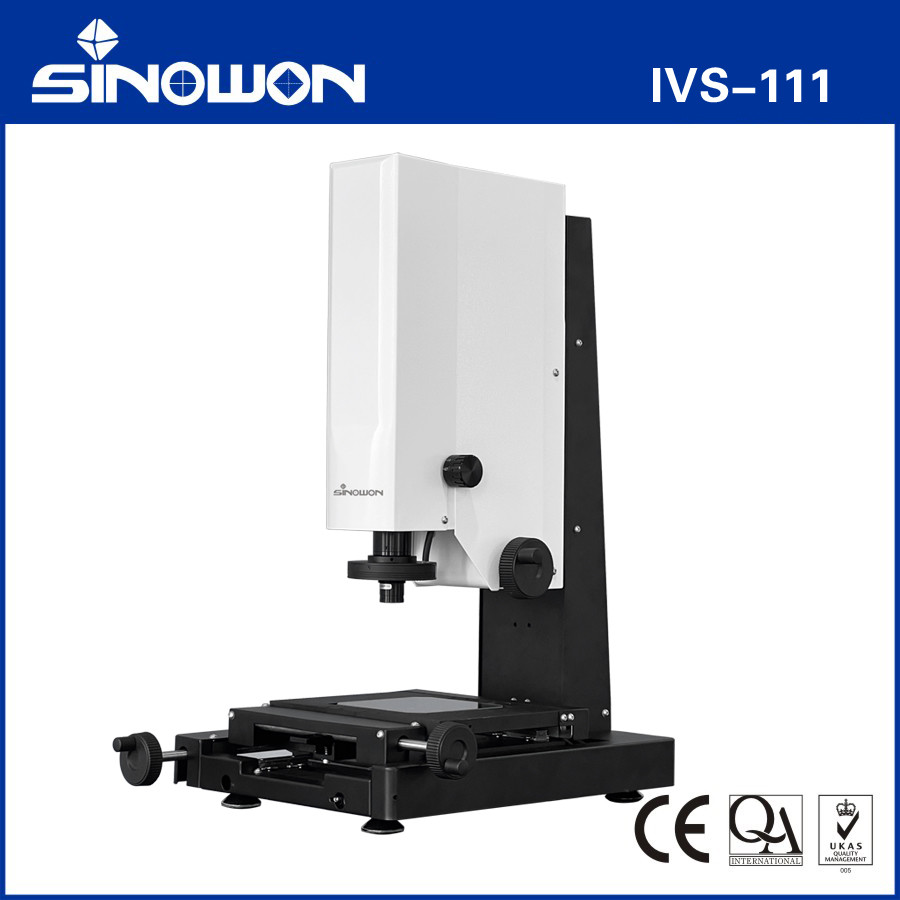

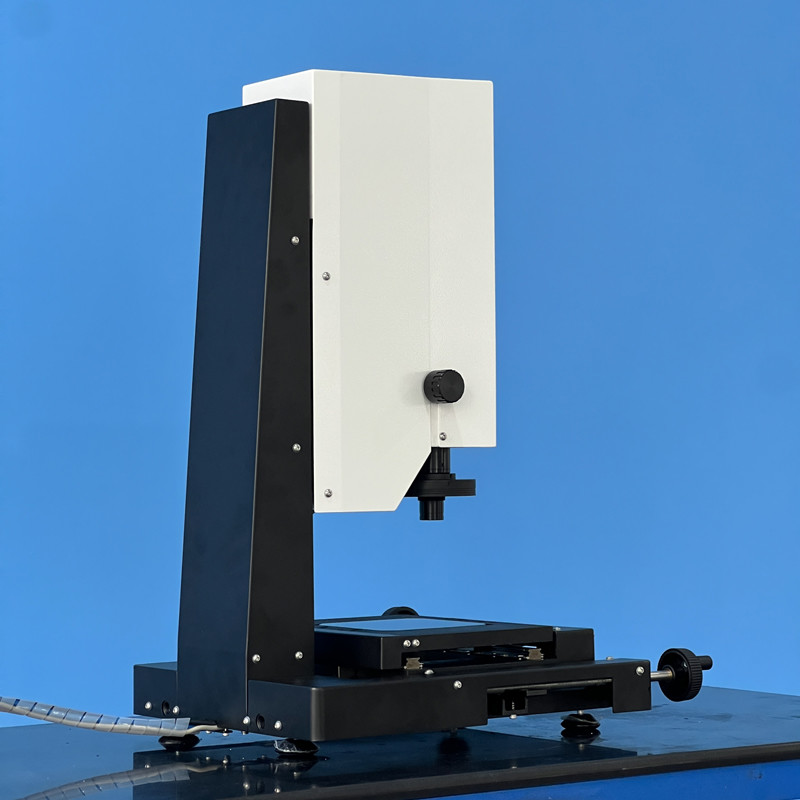

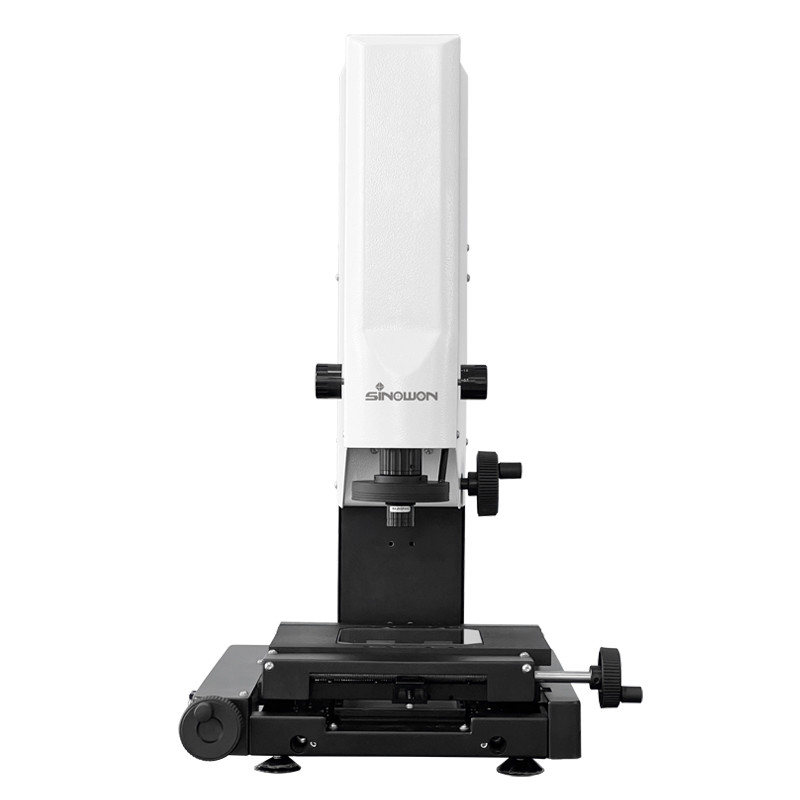

2차원 미니 비전 측정 기계 IVS-111 시리즈
제품 특성:
l IVS-111은 기하학적 차원 측정에 필요한 신노본의 새로운 세대의 휴대용 2D 광학 측정 시스템입니다.
l 정밀 T6 알루미늄 기반과 기둥을 채택하여 기계의 안정성과 정밀도를 보장합니다.
1 정밀도 P V형 가로 가이드, 미끄러지지 않는 막대기 및 빠른 이동 잠금 장치로 작업 벤치 반환 오류가 2um 내로 보장됩니다.
l 기계의 정확도가 ≤3.0+L / 200m 안에 있는지 확인하기 위해 고 정밀 기기 광학 릴러와 정밀 작업 테이블을 채택합니다.
l 강력한 이미지 측정 소프트웨어, 그것은 자동으로 워드, 엑셀, PDF, TXT, dxf 등과 같은 형식으로 테스트 보고서를 출력 할 수 있습니다.
기술 사양:
| 상품 | 2차원 미니 비전 측정 기계 | 2D 미니 인스턴트 측정 기계 |
| 모델 | IVS-111Z | IVS-111T |
| 코드# | 520-020C | 501-020C |
| 작업판 | (245x180) mm | (245x180) mm |
| 유리 작업판 |
(130x130) mm |
(130x130) mm |
| X/Y 축 이동 | (100*100)mm | (100*100)mm |
| 측정 정확성* | E1xy≤2.0+L/200 ((um) | E1xy≤3.0+L/200 ((um) |

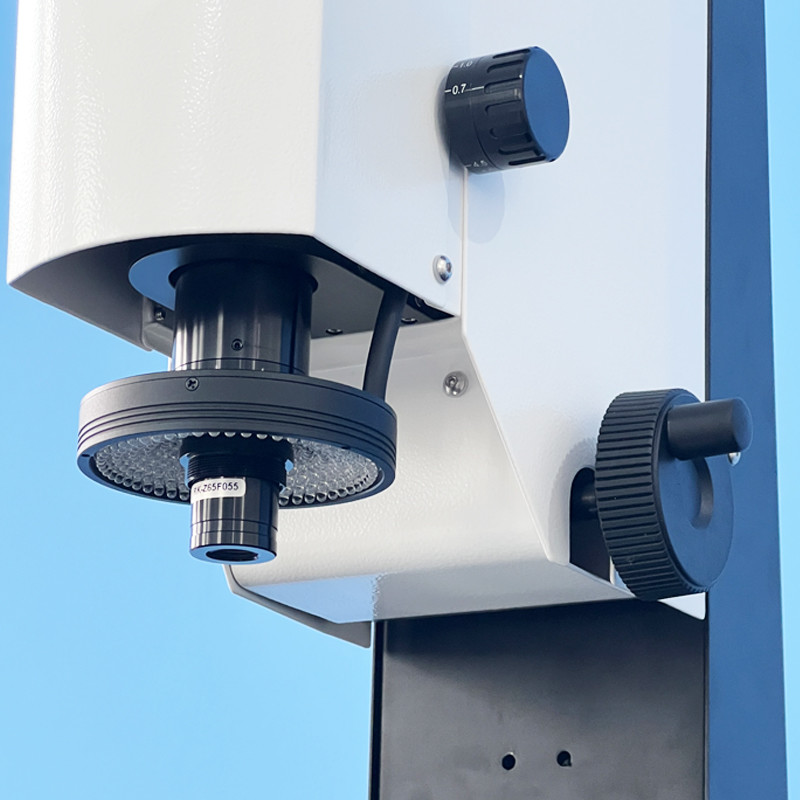

| 렌즈 | 광학 확대 0.7X ~ 4.5X | 0.183X 텔레센트릭 렌즈 (OD 80mm) |
| 카메라 | 1.6 MP 픽셀 HD 카메라 | 5 MP 픽셀 HD 카메라 |
| Z축 이동 | 고 정밀 선형 가이드, 효과적인 이동 100mm | |
| X/Y 축 해상도 | 결의:0.5m | |
| 반복 정확성 | 2m | |
| X/Y 축 구동 시스템 | 정밀 V형 가로 가이드, 미끄러지지 않는 광 막대, 빠르게 움직이는 잠금 장치 | |
| 조명 시스템 | 표면 무한 조절 LED 냉등 | |
| 콘투어 LED 평행 조명 | ||
| 측정 소프트웨어 | i 측정 20 | 지오메아 |
| 운영 시스템 | 지원 WIN 10/11-32/64 운영 체제 | |
| 언어 | 영어, 간소화 중국어, 전통 중국어, 선택적 다른 언어 버전 | |
| 작업 환경 | 온도는 20°C±2°C, 온도 변화 < 1°C/Hr, 습도는 30%~80%RH, 진동은 0.02g, ≤15Hz | |
| 전원 공급 | AC220V/50Hz; 110V/60Hz | |
| 차원 (WxDxH) | (465*395*610) mm | |
|
순중량 |
30kg | |
참고:
